Le toit de la maison à ossature elle-même

"La figure principale" dans le processus de construction du toit est la charpente. Toute la charge mécanique lui incombe, par conséquent, les plus hautes exigences lui sont imposées en termes de résistance, de fiabilité et d'endurance. Comment faire une maison à charpente de toit avec vos propres mains? Cette question confond chaque deuxième constructeur novice. Ne pas abandonner ou demander immédiatement l'aide d'experts. Avec les bons calculs, une bonne connaissance de la théorie et la bonne humeur, vous pouvez tout faire vous-même. Dans ce cas, non seulement il sera possible d'économiser de l'argent, mais également de contrôler le processus de construction.

Types de fermes

Lors de la construction d'une charpente de toit, déterminez d'abord le type de système de chevron. Cette conception se compose de deux jambes de botte. La partie supérieure est interconnectée et la partie inférieure est fermement attachée par un lien qui sert de base au chevauchement du grenier.

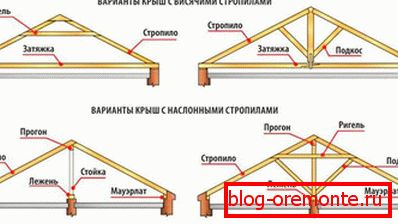

Il existe deux types d'arrangement de chevron:

• naslonny;
• suspendu

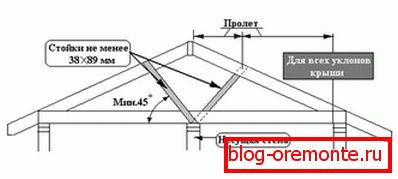

Le choix dépend de la structure du bâtiment. Si la distance entre les murs porteurs est supérieure à 6 m, le système de suspension est généralement installé. Sa particularité est que les murs latéraux de la maison servent de support aux chevrons. Par conséquent, la probabilité de s'affaisser sous le poids de la construction des chevrons pour les bâtiments larges est grande. Le système de suspension est considéré comme plus fiable. Il est utilisé à plus de 6 m de distance, mais avec un mur porteur situé au centre du bâtiment. Avec cette option, afin d’éviter le fléchissement, mettez en règle générale un soutien supplémentaire.

Matériel de cadre

Les nœuds clés du cadre sont des chevrons en bois. Les bordures 50x150 et les bois 150x150 conviennent à cet usage.

Faites attention! La charpente est constituée non seulement de sciages, mais également de structures en béton armé. Dans le second cas, l'auto-érection de la charpente et de la parole ne peuvent être dues au poids élevé de la structure.

Aussi dans la construction de l'utile:

• Supports et supports centraux pour la fixation aux chevrons.
• Goujons métalliques pour le montage de la barre de support.
• Vis autotaraudeuses d'un diamètre de 8,10 mm pour relier les chevrons les uns aux autres.
• Ongles galvanisés.

Installer la barre de support

Le support de la charpente est une poutre en bois située sur le mur porteur de la maison. Il répartit le poids du toit et toute la charge sur la structure porteuse. Le faisceau 150x150 ou 100x150 convient comme barre de support. Le long du périmètre du bâtiment, avant la pose du mauerlat, une zone aveugle monolithique en béton est aménagée, puis plusieurs couches de matériau de toiture.

Pour l’empilement de Mauerlat dans la base, sont installés des goujons métalliques de 10 mm de diamètre. La poutre de support est posée le long de la zone aveugle. Lorsque la barre est en contact avec les broches, vous devez faire une marque. Sur eux sont percés des trous correspondant au diamètre des épingles à cheveux. Mauerlat est posé sur les goujons, qui doivent dépasser de 10 à 15 mm du barreau. Sécuriser le bois avec les noix.

Faites attention! Pour vous protéger des dommages causés par le bois ou du serrage excessif des noix, placez une rondelle plate entre la noix et le bois.

Erection de chevronsьной системы

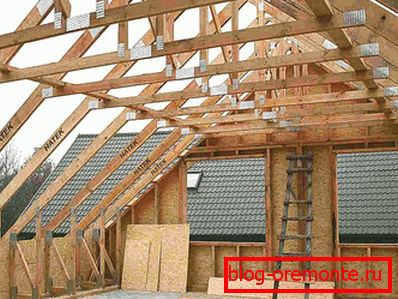

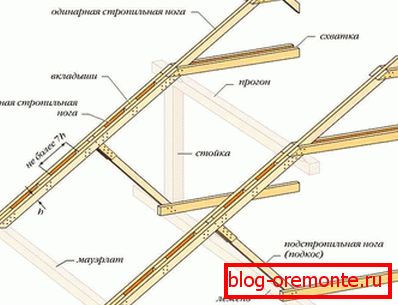

L'installation des chevrons est la prochaine étape dans le processus de construction du toit d'une maison à ossature. La première chose dans les rainures de mauerlate sont faites, ce qui ira sous l'installation de jambes de chevron. La distance entre les jambes de la ferme ne doit pas dépasser 1,5 m, sinon il y aura un manque de rigidité.

Faites attention! Si vous souhaitez utiliser un matériau isolant, la distance entre les chevrons doit correspondre aux dimensions de l'isolant.

L'installation des chevrons se fait à partir des pièces d'extrémité. Placez les chevrons sur les extrémités, tendez le cordon entre les patins pour l’orienter. Insérez les pieds de rafter dans les fentes.

Faites attention! Lors de l'installation du cadre, les chevrons doivent dépasser du périmètre. Valeur acceptable - 40 cm.

Le bas des chevrons doit être fixé par des courroies qui serviront de base au plancher du grenier. Les chevrons sont reliés par des goujons placés des trous pré-percés.

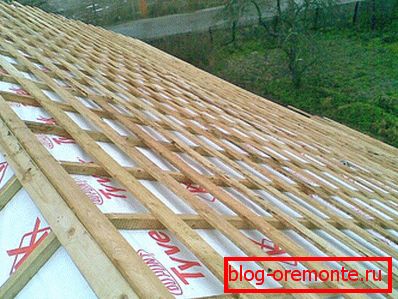

L'obésité

Le type de matériau de toiture affecte directement le type de latte.
Il est de deux types:

• solide;
• aminci

Un contreplaqué résistant à l'humidité de 10 mm et plus est utilisé pour une latte continue. Ce type de latte est utilisé pour les matériaux de toiture roulés et souples. Lorsque vous utilisez des caisses amincies, les planches et les barres sont emballées sur des chevrons. La distance entre eux varie en fonction de la taille du matériau pour le toit. Pour augmenter la résistance de la structure, les premières rangées de caisses sont emballées sans espace.
Le travail d'installation est presque terminé.
Il reste à isoler le toit, à rendre étanche et à commencer la toiture. Comme vous pouvez le constater, la construction du toit de la maison à ossature n’est pas trop compliquée. Lors de la construction du cadre, l’essentiel est de faire des calculs minutieux et une petite quantité de temps.
