Mansard lui-même

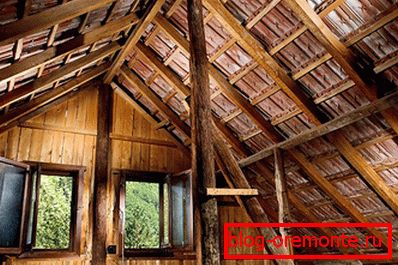

Le toit sous lequel il y a des salons, appelé le grenier. Dans cette structure, le plafond n'est pas fourni. Cette conception vous permet d'augmenter le volume total de la pièce et de le faire avec un investissement matériel minime. Les toits peuvent avoir une forme différente, mais le plus populaire est le toit à pignon. Dans l'article, nous vous expliquerons comment construire un toit en mansarde de vos propres mains.

Effectuer des travaux de conception

Tout d'abord, il est nécessaire de mener des études sur les fondations et les murs. La conception du toit cassé est beaucoup plus compliquée et lourde que celle standard. Par conséquent, une fondation solide est nécessaire pour sa construction. Lors de l’étude des murs et des fondations, il est nécessaire d’établir s’ils résisteront à ce type de toit. Si le toit en mansarde est prévu en prévision de la construction du bâtiment, toutes les caractéristiques devraient déjà être prises en compte dans la conception.

Le choix de la forme du toit doit être pris de manière responsable. Comme avec des erreurs dans les calculs ou avec un mauvais choix de paramètres, le toit peut s’effondrer, avec toutes les structures de support.

Il est préférable de confier la conception du projet à des professionnels. Les technologies modernes permettent d'effectuer tous les calculs nécessaires à l'aide de programmes informatiques spéciaux. Avec leur aide, les angles d'inclinaison optimaux et d'autres caractéristiques sont calculés à l'aide des paramètres initiaux. De plus, tous les calculs sont effectués conformément aux PNIS.

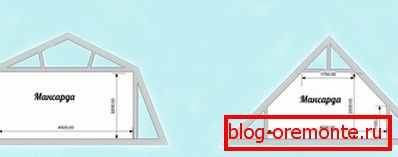

Hauteur du plafond есть главное требование удобного обустройства мансарды. Он должн быть от двух с половиной метров и выше. Ломаную линию крыши необходимо располагать на уровне около 2,8 метра. При этом в расчет берется толщина утеплительного слоя, выступы полов и отделки стен изнутри.

Avant le début de l'installation, un plan clair doit être établi, indiquant tous les paramètres linéaires du bâtiment, les angles en pente et la hauteur totale de la maison.

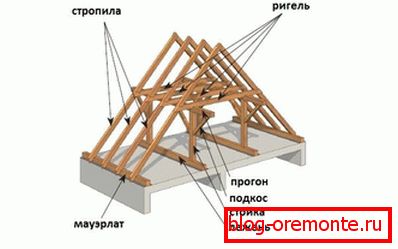

Termes techniques

• Une poutre qui remplit une fonction de support, qui transfère la charge des extrémités inférieures des chevrons à l'extrémité supérieure des murs de la structure, est appelée mauerlat
• La construction de poutres en bois, qui forme la forme principale du toit, s'appelle des chevrons.
• Le bois puissant qui supporte le serrage et répartit uniformément la charge entre les chevrons individuels est appelé une suspension.
• Des feuilles de contreplaqué ou des planches plates servant à la pose de matériaux de toiture sont appelées caisses.

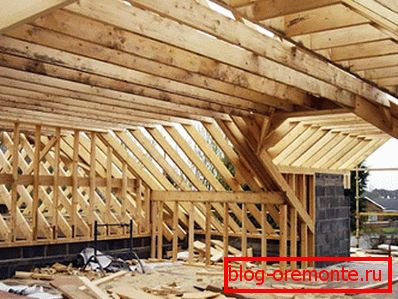

Cadre de toit

Tout d'abord, un mauerlat est installé sur les quatre côtés du bâtiment. Il s'agit d'une poutre de support qui vous permet de transférer la charge du système de toiture sur les murs de la maison. Si la structure principale est en bois, le bois ou la bûche supérieure peut être un mauerlat. Dans les pièces en briques ou en blocs, la barre de support est fixée à l'aide de goujons ou d'ancrages déjà montés dans les murs lors de la pose. Un tel bois a une section transversale de 10-15 centimètres et est fabriqué uniquement à partir de bois résineux. Sur la surface intérieure du mur de la maison est alignée mauerlat. Ce qui reste après est ennobli avec l'utilisation de maçonnerie décorative.

La barre de support est placée au-dessus des boulons d’ancrage et est comprimée de manière à laisser des marques de goujons à la surface. Sur ces marques sont percés les trous nécessaires pour la fixation ultérieure. Vous pouvez marquer le bois à l'aide de la roulette, mais la première option est préférable et plus précise. L'étanchéité est appliquée sur la surface du mur. Comme il peut être utilisé comme matériau de toiture, le mettre en deux couches. Un mauerlat est appliqué sur la couche d'étanchéité du goujon et les écrous sont serrés.

Une barre de support est installée sur un mur de briques à l'aide de bouchons en bois. Les poutres se chevauchant sont constituées de bois résineux d’une section de 100 × 200 mm. Ces poutres sont placées sur le mauerlat de telle sorte qu’elles dépassent de trente à cinquante centimètres au-delà du mur. Vous pouvez les mettre dans des poches spéciales qui sont faites lors de la construction des murs. Lors de la pose sur le mauerlat, les poutres sont fixées avec des coins métalliques et des vis autotaraudeuses. Afin de poser le ballon de manière uniforme, les faisceaux extrêmes sont d'abord fixés, puis les faisceaux intermédiaires sont installés le long du cordon tendu.

Faites attention! Les poutres de plancher sont installées par étapes de cinquante à cent centimètres. Cependant, les experts conseillent le pas optimal - soixante centimètres. Un tel agencement de l'espace inter-rigoles permet de poser l'isolant thermique sans le couper.

Pour les niveler en hauteur, il faut couper ou utiliser des doublures en bois.

Lors du montage de racks utilisant des poches en maçonnerie, leurs extrémités sont traitées avec un matériau spécial imperméabilisant liquide et enveloppées dans un matériau de toiture. Alignez-les en utilisant un motif similaire à l'aide d'un cordon.

Racks montés sur les poutres, qui sont situés sur les bords. Ils sont fabriqués à partir d'une barre de cent cinquante millimètres de section.

La ligne d'installation et la hauteur sont prédéfinies dans le dessin correspondant. Veillez à utiliser le dispositif appelé le niveau, ainsi qu'un fil à plomb pour la mise à niveau des racks. Ensuite, ils sont temporairement fixés dans le sens perpendiculaire à l'aide de hacks, en les fixant à travers et le long de la section axiale du toit.

Toutes ces mesures sont prises pour que les racks soient installés sans déviations. Pour les piqûres, vous pouvez utiliser n'importe quel arbre. Ils sont attachés aux étagères avec des clous. Une fois les supports installés sur les bords, le cordon est à nouveau tendu entre eux. Ils sont guidés par celui-ci lors de l'installation des racks intermédiaires. Leur pas doit être égal au pas des faisceaux. Lorsque vous exécutez une série de travaux de ce type, vous devez obtenir deux rangées de rayonnages de même hauteur et parallèles.

L'installation

Sur les supports déjà installés, fixez et fixez les soi-disant poutres - planches de cinquante à cinquante à cinquante cinquante de diamètre. La fixation se fait par des clous sur cent cinquante mm, ainsi que sur des coins métalliques, fixés à l'aide de vis autotaraudeuses. Sur le dessus des poutres sont placés des boulons, qui sont faits de planches avec des dimensions: cinquante millimètres d'épaisseur et deux cent millimètres de large. Leur côté étroit est tourné vers le bas, ce qui permet une plus grande rigidité. Pendant l'opération, le boulon ne sera pas chargé, donc leurs dimensions sont considérées comme optimales. Mais pour exclure la déflexion et augmenter la fiabilité lors de l'installation, des supports temporaires sont en outre placés sous les barres transversales. Il s’agit de panneaux dont l’épaisseur doit être d’au moins vingt-cinq millimètres. Fixez temporairement et sur le dessus du boulon avec des planches, jusqu'à ce que le processus d'installation des chevrons commence. Des fixations supplémentaires ne sont pas installées au milieu de la bouffée, de sorte qu'elles ne deviennent pas un obstacle lors d'une installation ultérieure.

Une fois les boulons, les crémaillères et les poutres installés et sécurisés, il convient d’obtenir une structure suffisamment rigide pour limiter la pièce à l’intérieur du grenier. À l'avenir, il est sujet à un renforcement encore plus important avec l'utilisation de contractions et d'appareils orthopédiques.

Les chevrons inférieurs sont constitués de planches de diamètre: cinquante à cent cinquante millimètres. Pour commencer, un gabarit est constitué de planches de plus faible épaisseur. Ils sont donc plus rapides et plus faciles à traiter. En appliquant une telle planche sur la poutre supérieure, avec une craie ou un crayon dessus, dessinez la forme de la coupe, puis les marques sont découpées dans les marques. Le modèle est appliqué à la course, aux endroits où il est prévu d'installer des chevrons. Si, dans tous les endroits, la coïncidence est complète, la partie supérieure de tous les chevrons préparés est découpée à l'aide de ce gabarit. L'extrémité inférieure des chevrons, qui devrait reposer sur le mauerlat près des poutres du plafond, est découpée à l'endroit où elle sera fixée. Les chevrons sont fixés avec des coins en métal, des vis et des clous.

Faites attention! En ce qui concerne les chevrons supérieurs, vous devez d’abord noter le centre géométrique du toit. Ceci est fait avec l'utilisation d'un rack temporaire, qui est cloué au mauerlat avec une extrémité et un serrage situé à l'extrémité du toit.

Le travail est effectué de manière à ce que l’un des bords de cette planche temporaire corresponde au centre du futur toit. Sur ce bord, les chevrons sont alignés. Encore une fois, en préparant un gabarit à partir d’un tableau plat, les dimensions transversales sont comprises entre vingt-cinq et cent cinquante millimètres. Il est appliqué sur le bord de la planche précédemment installée à un niveau approprié et sur la poutre sur laquelle les chevrons inférieurs sont supportés.

Il y a une entaille aux deux extrémités du tableau et le gabarit est découpé par marquage. La vérification de la définition du centre est effectuée en appliquant les parties sciées du gabarit sur les deux côtés du toit. Si, lors de l'installation des racks, la condition de parallélisme est remplie, l'installation des chevrons supérieurs ne devrait pas poser de problèmes. Après tout, ils ont tous exactement la même taille.

En utilisant le gabarit réalisé, la quantité nécessaire et la configuration correspondante des jambes de chevron seront exécutées. Sur les poutres montées et les chevrons installés. Dans la partie supérieure, ils sont fixés avec des plaques métalliques à l'aide de vis auto-taraudeuses. Dans le parcours lui-même, les fermes sont insérées dans les découpes et fixées à l'aide d'angles et de vis métalliques spéciaux.

Faites attention! Pour que les chevrons se tiennent strictement à la verticale, ils sont en outre renforcés par des entretoises. Le bas, ils sont prêts à se resserrer.

L'installation des chevrons restants se fait de la même manière. Le choix de morceaux de planches, de la taille de vingt-cinq à cent cinquante millimètres, montait des supports de suspension. Les bords supérieurs de la suspension sont fixés à l’endroit où les chevrons sont reliés et les bords inférieurs au serrage.

Sur les chevrons, qui sont situés dans la partie inférieure, sont installés les contrefiches. Ils sont constitués de planches de dimensions transversales de cinquante à cent cinquante millimètres. Ils reposent avec une coupe inférieure oblique sur la poutre porteuse et sont fixés avec des coins en métal. Les bords supérieurs sont cloués latéralement aux pieds du chevron. De plus, des trous traversants sont percés. Les boulons y sont insérés et serrés avec des écrous. Lorsque les jambes inférieures sont installées, toutes les fixations temporaires sont supprimées.

Il est maintenant temps de coller les pignons. Ils sont gainés de manière à laisser place aux ouvertures des portes et des fenêtres. Lors de la pose de poutres dans les poches des murs, les chevrons inférieurs renforcent les panneaux spéciaux qui prolongent la ligne de chevrons et forment l’avant-toit du toit. Ils s'appellent pouliche.

Si la ponte est faite sur un mauerlat, il n’est pas nécessaire d’utiliser des pouliches.

Maintenant, vous devez faire une caisse. Son type dépend du matériau de toiture. Lors de l'utilisation d'un matériau de couverture ou d'une tôle de couverture, la caisse est montée solide, sans espace Il est obligatoire d'installer un matériau d'étanchéité sur la caisse. Après cela, vous pouvez commencer à poser des matériaux de toiture. Si un toit en mansarde de configuration brisée est construit, il ne nécessite aucune isolation. Isolation soumise aux murs et au plafond.

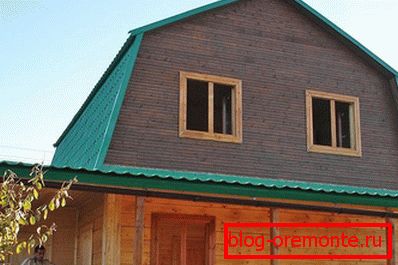

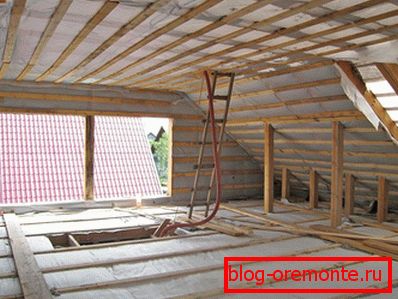

La pièce sous les chevrons est assez spacieuse, ce qui assure une bonne ventilation du grenier. En même temps, en été, le chauffage de toutes les pièces du grenier est réduit et, en hiver, une isolation supplémentaire est fournie. À cette fin, des fenêtres sont laissées dans les pignons pour améliorer le processus de ventilation.

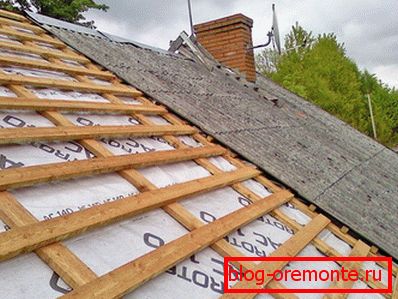

Caractéristiques des caisses

La caisse est conçue pour remplir un certain nombre de fonctions:

• redistribution et transfert du poids de la toiture aux chevrons;
• faire un faisceau supplémentaire de système de chevron;
• la base pour l'installation d'une toile de toiture.

La caisse peut être simple ou double couche, solide ou déchargée. Sur la toiture en ardoise ondulée, la tuile métallique obreshetka est réalisée à partir de planches qui se fixent à des clous pour barres de support. Dans ce cas, la distance entre les planches adjacentes peut varier de 15 à 30 centimètres. La décision finale est prise lors de l'utilisation d'un type de couverture spécifique.

Le type de tournage plein est appliqué lors du montage d'un matériau de rouleau de toiture souple. Dans ce cas, des feuilles de contreplaqué résistant à l'humidité sont utilisées ou des panneaux de particules orientés. Un matériau en bois de pin, sous la forme d’une planche découpée, peut être utilisé.

Faites attention! Lors du montage d'une telle latte, il faut tenir compte du fait que le matériau posé sur la latte répète tous les contours de sa surface extérieure. Ensuite, le cadre doit être fort et lisse.

Lors de la pose du matériau de la caisse, vous devez utiliser un câble de construction spécial, avec lequel les panneaux ou les dalles seront posés exactement, strictement parallèles les uns aux autres. Avant la fixation, le matériau doit être traité avec un antiseptique, qui le protégera des croissances fongiques, de la décomposition prématurée et de l'humidité.

Le matériau utilisé pour la fabrication des caisses doit être lisse et de qualité supérieure. Le bois de première ou de deuxième qualité est privilégié, sans nombreux nœuds ni autres défauts.

Faites attention! Exigence obligatoire - l'arbre doit être pré-séché, sinon il déformera les planches pendant le séchage.

Pour plus de clarté, le processus d'installation toit du grenier, vous pouvez regarder des vidéos sur Internet.
