Noeud passage de ventilation à travers le toit - photo,

La ventilation est le plus important des systèmes de maintien de la vie pour les structures à usage résidentiel, industriel, commercial ou administratif. Sa tâche consiste à évacuer l'air ambiant saturé de dioxyde de carbone, pollué ou gazé, dans la rue. Pour ce faire, le conduit à travers le plafond est affiché sur le toit de la maison. Un passage d'aération mal monté à travers le toit est souvent la cause de fuites et de problèmes de fonctionnement du système. Cet article explique comment installer une pénétration de toiture pour éviter ces problèmes.

Conception du système de ventilation

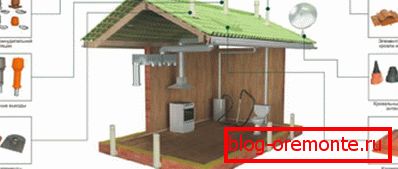

Un système de ventilation est un tuyau qui permet d’évacuer l’air chaud avec les produits de respiration et d’activité vitale dans l’atmosphère. La plupart des maisons privées sont équipées d'une ventilation naturelle, dont le fonctionnement est basé sur la loi de la convection, propriété de la montée des gaz chauffés.

Les bâtiments industriels, administratifs et commerciaux, où il y a un grand nombre de personnes ou des travaux d'équipement spéciaux, nécessitent une circulation d'air améliorée, ce qui ne peut être assuré que par une ventilation, alimentée par un puissant ventilateur. Pour déterminer le type de conduit adapté à une structure particulière, prenez en compte les facteurs suivants:

1. Le volume de la pièce. Plus la surface de la maison est grande, plus elle contient d'air. Cela signifie que plus de circulation est nécessaire pour assurer la circulation.
2. Ratio gaz et poussière. Ces indicateurs sont généralement calculés pour les locaux industriels où, en raison de l'exécution de travaux ou de l'utilisation de la technologie, de la poussière et des gaz nocifs apparaissent dans l'air.
3. Humidité et température à l'intérieur. La ventilation rend le microclimat du bâtiment plus adapté aux activités humaines, en optimisant l'humidité et la température à un niveau confortable.
4. Le nombre de personnes Au cours de la respiration, les gens consomment de l'oxygène et produisent du dioxyde de carbone. Par conséquent, plus il y a de personnes dans la pièce, plus la ventilation devrait fonctionner correctement, évacuant l'air évacué. Par conséquent, l’installation du conduit s’effectue principalement dans des bâtiments administratifs et commerciaux.

Faites attention! Une autre raison de penser au besoin d'équipement de ventilation dans un bâtiment résidentiel privé est la présence d'équipement de chauffage fonctionnant au combustible solide. L'oxygène est impliqué dans le processus de combustion du bois, raison pour laquelle l'air de la pièce «s'éteint», il devient bouché et il est difficile de respirer. Par conséquent, lors de l'installation d'un poêle à bois ou d'un foyer, non seulement ils construisent une cheminée, mais ils équipent également le passage des conduits à travers le toit.

Types de pénétrations

Le nœud passage du tuyau de ventilation à travers le toit - un endroit sur la surface du toit, où le conduit est réalisé sur la rue. L'équipement pour le passage de la conduite est considéré comme un travail important et difficile, car l'exécution de cette tâche perturbera l'intégrité du système de fermes et du revêtement du toit. Afin de protéger le passage des conduits à travers le toit, diverses pénétrations sont utilisées pour simplifier l'installation. Les pénétrations utilisées pour le tuyau d'évent sont des types suivants:

• Avec ou sans valve. Les pénétrations pour les équipements de sortie des conduites d'air sont réalisées avec et sans vanne. Les modèles sans soupapes sont moins chers, mais ils ne peuvent ni bloquer ni réguler les émissions d’air, ils sont utilisés dans les maisons privées. Les vannes avec une vanne ont une vanne qui ferme la conduite et arrête le mouvement de l'air, elles sont adaptées à l'installation de ventilation dans les systèmes de production et les systèmes administratifs, si elles ne travaillent pas constamment.

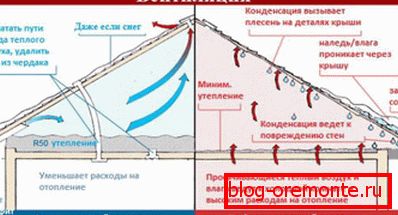

• Isolé et non isolé. Les fabricants produisent des pénétrations munies d'une couche d'isolation thermique en fibre de basalte ou en laine de verre. Ils sont utilisés si le tuyau de ventilation est situé loin de la crête et dans la plupart des cas dans la rue. La couche isolante réduit la différence de température entre l'intérieur et l'extérieur de la pièce, réduisant ainsi la formation de condensat. Les pénétrations non isolées sont utilisées si le tuyau est affiché près de la crête et dans les régions à climat doux.
• Automatique et mécanique. Les pénétrations de toiture pour les conduits d’air sont à commande manuelle ou automatique. Les modèles mécaniques sont équipés d'un câble avec lequel vous pouvez réguler la circulation de l'air dans la pièce. Ils sont installés pour des systèmes de ventilation fonctionnant en continu, où il n'est pas nécessaire d'éteindre ou de changer fréquemment de mode de fonctionnement. Les pénétrations automatiques ont un contrôleur qui contrôle électroniquement le fonctionnement du système.

C'est important! Souvent, les propriétaires ne voient pas la différence et ne confondent pas le processus d’équipement du conduit et de la cheminée. La température des gaz dans la cheminée est plusieurs fois supérieure à la température de l'air habituelle. Dans les cuisinières à combustible solide, elle atteint 700 à 800 degrés, de sorte que les tuyaux chauffent. Pour éviter les incendies, la sortie de la cheminée est équipée d'un boîtier résistant au feu. Le nœud de passage à travers le toit de la ventilation n’a pas besoin de protection contre le feu, car la température qu’il contient n’est que de 0,5 à 1 degré supérieure à la température ambiante.

Montage de pieux

Dans les maisons privées modernes équipées de chauffage au gaz ou au bois, l'installation de ventilation est obligatoire. Pendant la cuisson, la respiration, le lavage, le séchage du linge, ainsi que pour les opérations liées à l'eau, une grande quantité de vapeur d'eau se forme, qui doit être évacuée de sorte que l'habitation ne soit pas chaude, étouffante et humide. L'unité de passage à travers le toit du tuyau de ventilation est équipée après l'achèvement des travaux d'installation sur l'assemblage du conduit dans la pièce. Cela nécessitera un mastic caoutchouc ou silicone (Master Flash), un mastic silicone, un tournevis, des vis, une pénétration. L'installation est la suivante:

1. L'emplacement du conduit est déterminé. Les codes du bâtiment exigent que les orifices de ventilation soient placés à proximité immédiate du faîte du toit, de manière à ce que le trou soit situé entre les chevrons.
2. Traces marquées. Le trou à enlever doit être 2-3 cm plus grand que le diamètre du tuyau. Pour ne pas se tromper de taille, vous pouvez utiliser un marqueur pour tracer un tuyau à la surface du toit ou pour réaliser un motif en carton.
3. Le trou est coupé. À l'endroit désigné du toit, ils font un trou dans lequel il est nécessaire de retirer l'isolant, le pare-vapeur, les restes de revêtement, ainsi que l'imperméabilisation. Pour percer un trou dans le toit du métal, vous devez percer quelques trous sur le cercle marqué avec une perceuse, puis terminer le travail avec une scie à métaux ou des ciseaux sur le métal.

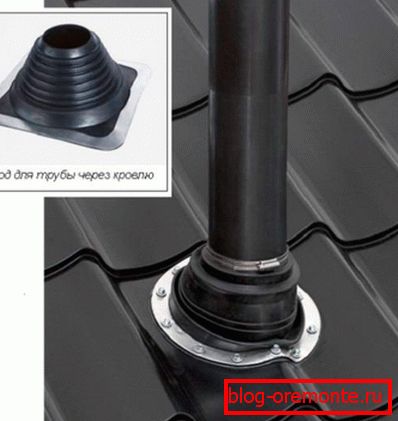

4. La toiture est posée sur le conduit d’air, elle doit se situer au-dessus de la surface du toit. Des couches d'imperméabilisation et de pare-vapeur avec du ruban adhésif ou du mastic sont collées à la surface du tuyau. Un produit d'étanchéité en caoutchouc est appliqué sur la pénétration, en le fixant au matériau de toiture. Si le toit d'une tuile en métal ou d'un carton ondulé est monté à l'aide de vis autotaraudeuses et s'il a un revêtement doux, le scellant est simplement collé avec un scellant.
5. Un parapluie protecteur est placé sur le dessus du conduit d'air pour empêcher les précipitations, les débris ou les oiseaux d'entrer dans la ventilation.

Les couvreurs professionnels considèrent qu'un nœud de passage illettré équipé à travers le toit d'un tuyau de ventilation provoque des fuites dans 2 cas sur 10. Ceci est souvent dû à l'emplacement de la sortie de ventilation lorsqu'aucune poche de neige ne se forme. La neige qui entoure le tuyau fond avec le temps et pénètre sous le toit. Par conséquent, certains maîtres recommandent de retirer le conduit d'air directement à travers la crête. Il est à noter que cette méthode viole l'intégrité de la structure en treillis du toit, par conséquent, a de nombreux adversaires.
