Le toit en croupe est probablement le type de toit en croupe le plus populaire. Il convient aux habitations privées qui se chevauchent de grandes et petites surfaces, aux bains et même aux belvédères. La géométrie reconnaissable lui confère un système de fermes du toit en croupe, un ensemble d’éléments de support servant de cadre.

La complexité de cette conception réside dans le grand nombre de composants et de points de fixation nécessitant des compétences et une expérience particulières. Cet article répond aux questions sur sa composition, sur les matériaux utilisés pour la construction et sur la manière d'effectuer les travaux d'installation.

Toit en croupe

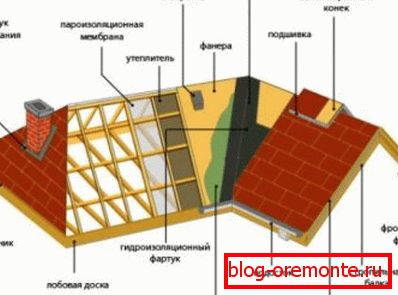

Le toit en croupe est du type hanche, c’est-à-dire qu’il est formé de quatre pentes, les plans ayant un côté commun. Deux pentes, remplaçant les pignons, appelées hanche ou fin, ont une forme triangulaire. Et les deux autres, en forme de trapèze, désignent le terme façade. La ligne dans laquelle les quatre pentes se rejoignent est la crête, la partie la plus haute du toit. La construction de type hanche comprend:

1. Les pentes des hanches, qui ont la forme d'un triangle, sont situées sur le site appartenant aux pignons.
2. Pente frontale de forme trapézoïdale.
3. La crête, la ligne qui forme la jonction supérieure des fermes, le sommet du toit en croupe.
4. Surplomb dépassant du périmètre de la maison, partie du toit, formée par la longueur des pieds des chevrons ou des pouliches. Il protège la surface des murs de la fonte et de l'eau de pluie.

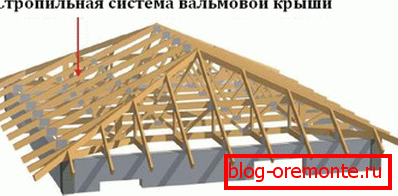

5. Le système de fermes du toit en croupe, le cadre supportant et répartissant le poids de la structure du toit.
6. Un matériau de toiture, un revêtement appliqué sur les pieds du toit en croupe pour le protéger des précipitations.
7. Drainage, système de drainage, s'accumulant sur le toit. Il se compose d'une gouttière, d'un entonnoir de prise d'eau et d'un tuyau de descente et transfère l'humidité de la surface du sang vers l'égout pluvial.
8. Snegozaderzhateli, les éléments qui ne donnent pas les masses de neige qui se sont accumulées sur le toit s’effondrent et blessent les passants

Types de fermes

Le système de toit du toit en croupe peut être de trois types, en fonction de la disposition des chevrons:

• Suspendu. Cela signifie que les chevrons s'appuient sur deux points: dans la partie supérieure de la poutre faîtière et dans la partie inférieure du mauerlat. Le système en treillis suspendu subit une déviation de contrainte, une compression et une expansion. Toutes ces forces ont un effet déstabilisateur, des éléments de compensation supplémentaires sont donc nécessaires - serrage, barres transversales, poupées. Ils compliquent la conception et l’installation d’un toit en croupe; il est donc conseillé aux couvreurs expérimentés d’abandonner les chevrons suspendus, si possible.
• Hors la loi. Avec ce type de système de treillis du toit en croupe, les chevrons sont soutenus par trois points: au sommet de la crête, au centre du bâti et au bas de la plaque de puissance. Les racks sont installés sur les murs porteurs internes. Des supports verticaux supplémentaires réduisent la déviation des bras de chevron et éliminent les forces de préhension. Par conséquent, le système nasal est considéré comme plus fiable et plus stable que le système précédent, et de plus, son installation est plus simple.

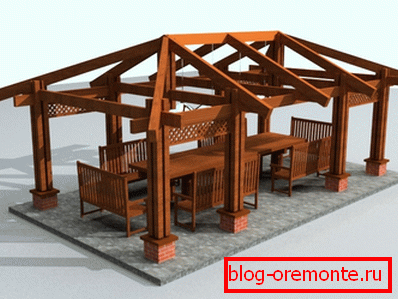

• Combiné. Ce terme signifie que le système de toit consiste en une alternance d’éléments en nylon et d’éléments traînants. Cela est possible si un poteau ou une colonne est utilisé comme support pour le rack, plutôt que comme une partition porteuse interne. Le toit est de type ouvert, c’est-à-dire que toutes les poutres et les piliers ne sont pas cachés par la couverture, mais sont visibles.

C'est important! À l’aide d’un système de fermes suspendues, il est possible de bloquer la structure d’une largeur maximale de 6 mètres. L'utilisation de chevrons napsaux avec un support supplémentaire augmente cette distance jusqu'à 12 m, avec deux jusqu'à 18 m.

Matériel utilisé

Le système de toit de type hanche consiste en un ensemble de composants qui reflètent le dessin, ils sont fabriqués dans les matériaux suivants:

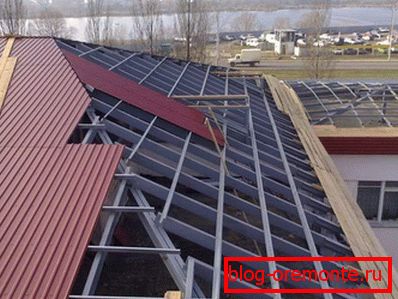

1. Fait de métal. Dans ce cas, utilisez les coins et les poutres en I en métal galvanisé. Il s'agit d'un matériau durable, résistant à la corrosion et durable, capable de supporter des charges lourdes. Les chevrons métalliques présentent-ils deux inconvénients importants: un poids considérable et un coût élevé. Par conséquent, l'utilisation de métal dans la construction du toit est extrêmement rare, en particulier dans les logements privés.



2. En bois. L'arbre le plus couramment utilisé est le bois dur, par exemple le pin. Les avantages sont évidents - poids léger, prix bas, facilité de traitement. Le point faible d'un système de fermes en bois est la susceptibilité à la pourriture, l'action des micro-organismes et des parasites. Cependant, ce problème est résolu par un traitement avec des composés antiseptiques. À propos, ceux qui se soucient de la sécurité incendie utilisent des retardateurs de flamme.

Le bois correctement traité et préparé est un excellent matériau pour la fabrication d'un système de fermes. C'est beaucoup plus facile de travailler avec lui, il n'a pas besoin d'un outil spécial. Un prix agréable réduira les coûts. De plus, la charpente métallique de la toiture ne peut que permettre à ceux qui ont confiance en la marge de sécurité des fondations.

Éléments du système

En fonction de la superficie et des caractéristiques de l'aménagement de la maison, le système de fermes du toit en croupe prend différentes formes, mais il repose sur les éléments suivants:

1. Mauerlat, représentant une section de bois de 100x100 mm ou 150x150 mm. Sa tâche est de répartir uniformément le poids de la structure du toit sur le périmètre des murs porteurs. Les parties inférieures des branches du chevron sont fixées au mauerlat.
2. Un lit fait d’une barre d’épaisseur égale ou supérieure à 100 mm remplit les fonctions de mauerlat sur les cloisons internes. Sur le rack de montage au sol.
3. Poutre faîtière, barre en bois, qui est soutenue par les parties supérieures des pieds de la ferme. Il connecte un rack vertical.
4. Les chevrons diagonaux, formant des côtes hanches pentes. Ils sont fixés de telle manière qu'ils continuent la crête et divergent aux coins de la maison. Il y a quatre jambes de ferme diagonales dans le toit en croupe, elles sont attachées à la poutre faîtière et au mauerlat. Ces chevrons sont longs et soumis à de lourdes charges; leur épaisseur devrait donc être deux fois plus grande que celle de la base.



5. Les chevrons ordinaires, qui servent de support aux rayons trapézoïdaux. Pour la fabrication de planches usagées de dimensions 50x150 mm ou 100x150 mm. La partie supérieure des pieds en treillis ordinaires repose sur la poutre faîtière et la partie inférieure sur le mauerlat. Le pas entre eux est pris 60-120 cm, la taille de l'appareil de chauffage appliqué et le poids du matériau de toiture affecte sa taille.
6. Narozhniki, chevrons raccourcis, attachés d'un côté à la diagonale et de l'autre au mauerlat. La distance entre les dames ne devrait pas dépasser 70-80 cm, et les dimensions du bois n’ont pas beaucoup d’importance, car la charge qui les occupe n’est pas grande.
7. Rayonnages, c’est-à-dire supports de bois disposés verticalement. Les racks sont installés sur une bûche, ils supportent le pied de rafter dans la partie centrale ou la poutre faîtière, en fonction de la nature de l'utilisation du grenier.
8. Serrage, sauteurs horizontaux entre les jambes de chaque paire de fermes. Serrage des chevrons, suppression de la charge d'éclatement sur le mur. Le boulon situé haut sur la crête s'appelle le boulon, et le plus bas est utilisé comme poutre de plancher.
9. Podkosov, sous-traiteur jambes, qui sont situés à un angle par rapport aux chevrons pour réduire leur flèche sous son propre poids.
10. Sprengel, supports verticaux à chevrons diagonaux. Les conceptions avec poteaux verticaux et contractions horizontales sont appelées fermes en treillis.

Faites attention! Certains éléments du système de fermes du toit en croupe ont une longueur considérable. Et la taille standard du bois de construction en bois est limitée à six mètres. Pour sortir de cette situation problématique, les couvreurs fabriquent des colles ou des pilonneuses composées de deux ou trois pièces.

Mont maurlat

Mont maurlat – отправная точка создания стропильной системы для вальмовой кровли. Правильная установка обеспечит надежное основание для стропил. Во время строительства дома из бруса или бревна роль мауэрлата выполняют верхние венцы. В сооружениях из кирпича, газосиликатных блоков его крепят следующим образом:

• Le coffrage est fait sur la partie supérieure des murs et une ceinture en béton armé est coulée dans laquelle des montants métalliques sont encastrés.
• La barre Mauerlat est traitée avec une pénétration profonde antiseptique et fait des trous pour les crampons. De plus, l'emplacement des trous est calculé de manière à ce qu'ils ne coïncident pas avec les points d'attache des branches du chevron mais se situent entre eux.
• Après la solidification de la bande de béton, qui se produit dans les 2-3 jours, l’étanchéité est montée sur celle-ci. Ces fonctions sont généralement remplies par du soja plié dans deux graines de soja.
• Mauerlat posé sur l'étanchéité et attirer avec des épingles métalliques.

Veuillez noter qu'un grand nombre de trous réduit la résistance de la plaque d'alimentation, provoque l'apparition de fissures, de défauts et réduit ses fonctions de support. Rappelez-vous, dans le mauerlate, ils ne font jamais de boutures sous des chevrons, il est impossible d'en violer l'intégrité!

Étapes d'assemblage

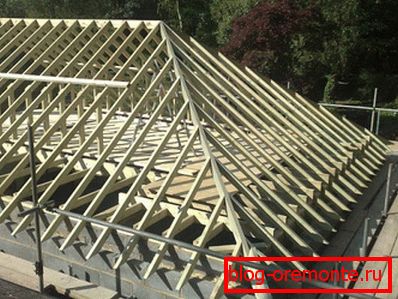

Le résultat du calcul, effectué manuellement ou par programme, est déterminé en créant un dessin qui reflète les dimensions et la position relative du système de fermes, puis commence à l'assembler selon le plan suivant:

• Installez la plaque d'alimentation et le lit comme décrit dans le paragraphe précédent. Les racks sont montés au sol afin de ne pas conserver leur position verticale, des entretoises temporaires sont utilisées, les angles sont contrôlés au niveau du bâtiment. Une poutre faîtière est fixée aux chandelles à l’aide de coins ou de clous métalliques.
• Si cela nécessite le projet, mettez les contreforts en bois. Le dessus des clous est cloué au milieu des chevrons et le bas des drains.

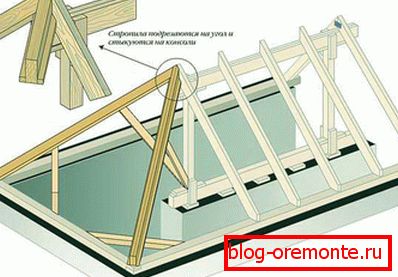

• Installez des chevrons diagonaux. Effectuer un double insert à un angle de 45 degrés, en les attachant à la crête avec des clous. La partie inférieure de la jambe est fixée au mauerlat par une articulation mobile du type curseur.



• Renforcer les fermes diagonales à chevrons. Les côtés adjacents du Mauerlata sont engagés dans une mêlée, poussant la partie inférieure du Sprengel dans celui-ci. La partie supérieure est substituée aux chevrons diagonaux.

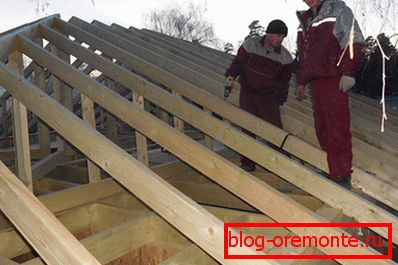

• Arrêt ordinaire monté. Premièrement, installez les paires de pieds avant et arrière, tirez le câble entre eux et alignez-le, mettez le reste.



• Installe les planificateurs. Prenez une planche, essayez, marquez dessus, bu sous la plaque de puissance et les chevrons diagonaux. La moitié des hachoirs sont fabriqués selon ce modèle et les autres sont reproduits. Fixez avec des clous ou des coins. Les extrémités des chevrons ne sont pas coupées.
• Entre les chevrons en diagonale, ils étirent le fil et coupent les chevrons de manière à ce que leur longueur forme un porte-à-faux de 40 à 50 cm.

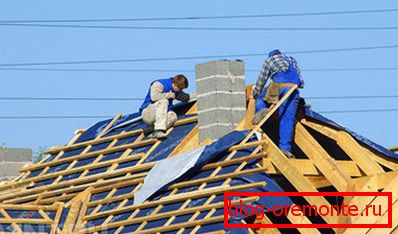

• Poser la caisse. Le schéma de revêtement est sélectionné en fonction des recommandations pour un type spécifique de matériau de couverture. Pour une toiture souple et roulée, réalisez une feuille OSB continue. Une caisse en treillis métallique et un plancher ondulé conviennent également.

Un calcul compétent, un dessin détaillé et une installation de haute qualité sont la clé d'une longue durée de vie et de la fiabilité du système de fermes de toit.
