Profilé c8 - dimensions de la tôle, caractéristiques

La tôle d'acier galvanisée est considérée comme l'un des matériaux de construction les plus pratiques et les plus polyvalents utilisés dans la construction de bâtiments résidentiels et industriels, de barrières et de toits. Profilé C8-1150 - l’une des marques les plus abordables de ce matériau, qui était à l’origine destiné aux revêtements muraux et aux plafonds et qui, par conséquent, a un profil bas, mais est également souvent utilisé pour recouvrir des toits à forte courbe. Dans cet article, nous parlerons des caractéristiques techniques, des formats de feuille standard et des caractéristiques d’utilisation de ce matériau.

Technologie de production

Le profilé mural C8 est obtenu par laminage à froid de billettes d’acier d’une épaisseur de 0,7 à 0,8 mm, conformément aux exigences du TU 1122-079-0249468080-01 ou du GOST 24045-94. La ligne de production de ce matériau comprend un dérouleur, dans lequel un rouleau de tôle d'acier 220 est installé, une machine à mouler qui donne le relief souhaité aux pièces, ainsi que des cisailles à guillotine produisant des découpes de tôle précises et un atelier de peinture. Le processus de fabrication d'une feuille professionnelle est généralement entièrement automatisé, de sorte que les normes de qualité sont maintenues à un niveau élevé. Pour la fabrication d’un sol professionnel, utilisez les types de matières premières suivants:

• Les aciers laminés à froid 220-350, fabriqués conformément à la norme GOST R 52246-2004, avec une couche protectrice de zinc, appliquée conformément aux exigences de la norme GOST 14918
• Acier galvanisé avec un revêtement polymère protecteur et décoratif selon GOST R 52146-2003 ou un revêtement de peinture unilatéral selon GOST 30246.

Veuillez noter que la feuille de profilé c8 est officiellement classée en tant que «mur». Par conséquent, elle présente une hauteur de profilé réduite à seulement 8 mm et une capacité portante relativement faible. Connaissant les caractéristiques techniques, vous pouvez utiliser un revêtement de sol en carton ondulé galvanisé C8 pour la construction du toit. Toutefois, cela doit être prévu lors de la conception du cadre de toit.

Normes de qualité

La feuille professionnelle C8-1150 est un matériau peu coûteux, elle est donc très populaire dans la construction de chalets et de jardins, qui est le plus souvent réalisée à la main. Malheureusement, les produits de cette marque sont plus souvent falsifiés que les autres en raison de la demande constante. Les acheteurs souffrent donc souvent de sa mauvaise qualité. Lorsque vous achetez un matériau, gardez à l'esprit que la taille et l'apparence de la feuille peuvent comporter les erreurs suivantes:

1. Sur la face extérieure de la feuille profilée, c'est-à-dire sur le revêtement de protection décoratif du matériau, de légères abrasions peuvent apparaître, mais elles ne doivent pas porter atteinte à l'intégrité de la couche.
2. La hauteur du matériau du profilé peut avoir un écart de 0,1 mm, la largeur de la feuille - 0,8 mm, la longueur - 10 mm vers le haut ou vers le bas.
3. La feuille professionnelle de cette marque ne doit pas avoir une feuille ondulée supérieure à 1,5 mm sur les surfaces planes et supérieure à 3 mm sur les bords et la branche.

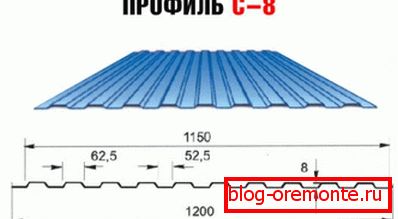

C'est important! Toutes les informations nécessaires sur les propriétés du matériau sont disponibles sur l’étiquette, qui fournit tous les produits conformément aux exigences de GOST. La lettre "C" dans l'abréviation signifie que le matériau appartient à la catégorie des murs, le chiffre 8 indique une hauteur de profil de 8 mm et le chiffre 1150 indique la largeur utile de la feuille profilée.

Données techniques

Le grade profilé C 8 fait référence aux matériaux de "classe économique", il est donc activement utilisé à toutes les étapes de la construction. OhCependant, les caractéristiques techniques de la plaque profilée de cette catégorie sont conçues en tenant compte du fait qu’elle sera utilisée comme plaque murale, c’est-à-dire qu’elle a une faible hauteur de profil, un poids léger, qu’elle n’est pas équipée de raidisseurs supplémentaires et qu’elle est également adaptée aux charges dynamiques du vent. La fiche professionnelle C8-1150 a la description suivante:

• Rendez-vous - mur.

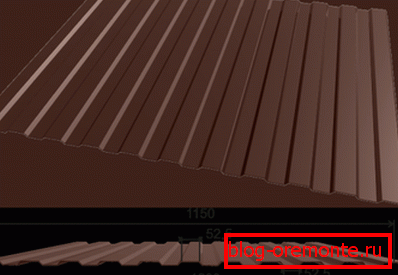

• La forme du profilé est un trapézoïde dont le sommet constitue déjà la base.
• Hauteur du profilé - 8 mm.
• Largeur utile (de travail) de la feuille - 1150 mm.
• L'épaisseur initiale de la billette d'acier utilisée pour la fabrication du matériau est comprise entre 0,4 et 0,6 mm.
• Poids par mètre carré de matériau - jusqu'à 5,6 kg / m2.
• Longueur - de 0,5 à 15 mètres avec un pas de coupe de 50 cm.

Souviens toi! Sachant comment le marquage d'une feuille professionnelle est déchiffré, il est facile de faire la différence entre les revêtements de sol professionnels c8 et c20. Ces deux matériaux sont du type mur, la différence n’est que la hauteur du profilé. Plus ce paramètre est grand, plus la capacité de charge est grande, mais plus la largeur de travail du produit est petite.

Cas d'utilisation

Compte tenu des caractéristiques techniques de la marque de plaques professionnelle C8-1150, vous pouvez l'utiliser non seulement pour le revêtement mural, mais également pour d'autres opérations de construction. Il est important de se rappeler que sa capacité portante est relativement faible et qu’elle n’est pas adaptée aux effets des charges statiques. Sous certaines conditions, ce matériau est utilisé pour:

1. Façades de bâtiments résidentiels, commerciaux et industriels.
2. Production de panneaux sandwich.
3. La construction de petites dépendances (granges, abris temporaires, cabines, toilettes).
4. Construction de clôtures et de clôtures dans les zones à faible charge de vent.
5. La construction du toit.

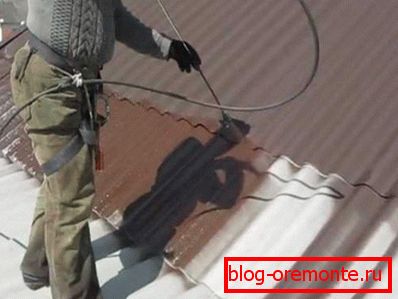

Notez que la feuille professionnelle de cette marque ne peut être utilisée que pour les toits dont l'inclinaison est supérieure à 40-45 degrés. Pour augmenter la capacité portante du matériau, il est nécessaire de renforcer le cadre en treillis et la caisse de la structure. En outre, il est recommandé pour cette tâche d'utiliser un revêtement de sol professionnel avec un revêtement polymère, car il résiste mieux à la corrosion et aux dommages mécaniques.
