Protection contre la foudre d'un toit en métal - dispositif

Depuis les temps les plus reculés, l'orage était pour les hommes un phénomène naturel terrible et incompréhensible qui effrayait et menaçait le danger d'incendie et même de mort. Par conséquent, pendant longtemps, la foudre a été considérée comme la punition envoyée par les dieux pour punir les pécheurs. Maintenant, la nature des orages a été étudiée à fond et familière même par un écolier, bien qu'elle ne soit pas devenue moins dangereuse.

Afin de prévenir les incendies consécutifs aux éclairs, la protection contre la foudre d’une maison privée est organisée sur le toit. Dans cet article, nous discuterons des mesures de protection contre la foudre les plus efficaces, nécessaires pour chaque bâtiment.

Le besoin de protection contre la foudre

Nombre de personnes participant à la construction de leur propre maison d'habitation ou de maison de campagne ne se demandent pas comment fonctionne la protection contre la foudre du toit. Une idée fausse répandue est que les types de toitures métalliques n’ont pas besoin de protection contre la foudre, bien que cette opinion soit une grave erreur. Pour un bâtiment résidentiel ou non, quelle que soit la couverture, les principaux risques sont les suivants:

• Coups de foudre directs. La protection contre la foudre du toit en pente est une garantie de sécurité pour le fonctionnement de toute maison, car la crête est généralement le point le plus élevé du quartier, qui attire la foudre. Même si un revêtement ininflammable est posé sur le toit, il y a un risque d'incendie si une charge pénètre à l'intérieur, car la charpente est en bois hautement inflammable.
• Électricité statique Les toits en tuiles métalliques et autres matériaux de toiture en métal accumulent bien l’électricité statique, ce qui se produit lors du frottement de petites particules de poussière sur le sol. La tension accumulée peut provoquer une décharge si la personne debout sur le sol ou une échelle touche accidentellement le toit d'un bâtiment avec un toit en métal, ce qui peut entraîner des blessures graves.

C'est important! Les maîtres d'œuvre expérimentés en matière de toiture estiment que l'éclairage de la toiture est un élément indispensable de la structure, quelles que soient la forme et les types de matériaux de couverture utilisés.

Appareil

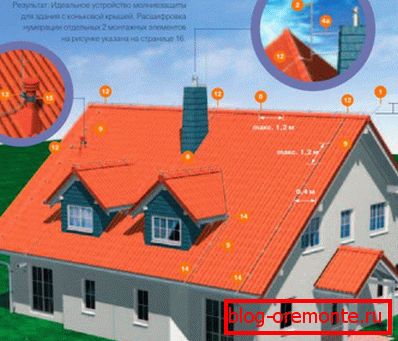

Protection contre la foudre du toit en tuiles métalliques ou de tout autre matériau de toiture - ensemble de mesures visant à garantir le fonctionnement sans danger du bâtiment pendant un orage et à prévenir les blessures résultant de l’entretien du toit en raison de l’électricité statique De plus, la présence d'une protection contre la foudre bien conçue et bien installée constitue une protection supplémentaire des équipements électriques installés dans la maison contre les surtensions. Il comprend les composants suivants:

1. Paratonnerre. Un piège à foudre est un conducteur qui rencontre un éclair sur le toit. C'est une épingle, un câble ou un maillage spécial. La fixation du paratonnerre doit être effectuée au point le plus élevé du toit - sur une crête, une cheminée ou un tuyau de ventilation. Si le toit a une structure complexe ou une grande surface, le paratonnerre n’est pas nécessaire pour un fonctionnement efficace de la protection contre la foudre, mais plusieurs à la fois.
2. Courant actuel Le dispositif de protection contre la foudre de la maison doit inclure un drain de courant, qui éloigne le conducteur de la voie électrique du conducteur de terre. Il est fabriqué en fil d’acier fiable et durable d’une épaisseur minimale de 6 mm.
3. Conducteur de terre. Les maisons à toit en métal devraient être équipées non seulement d'une borne à air et d'un conducteur, mais également d'un conducteur de terre. Le sectionneur de terre est un dispositif spécial qui se connecte au conducteur de descente. Il est nécessaire que la décharge de la charge électrique ait lieu dans le sol. En tant que conducteur de mise à la terre, on utilise une structure soudée à partir d’angles métalliques ou de tuyaux, ayant une zone de contact avec le sol suffisamment grande.

Faites attention! Pour déterminer quelle protection contre la foudre sur un toit en métal est nécessaire, une règle simple est utilisée: il est supposé qu'un paratonnerre protège un cône contre la foudre, dont le sommet est au sommet, et les côtés en divergent à 45 degrés.

Installation de protection contre la foudre

La protection contre la foudre d'un toit plat ou d'une construction à toit en pente est réalisée lors de l'installation du toit ou déjà pendant l'exploitation du bâtiment. Il est important de calculer correctement le nombre de barreaux d'interception et la surface de contact du conducteur de terre afin que la protection contre les décharges électriques fonctionne efficacement.  On pense que plus le paratonnerre est haut, plus la zone qu’il protège contre les éclairs est grande. Il est nécessaire que cette zone de sécurité comprenne non seulement une maison d'habitation, mais également des dépendances indispensables. Lors de l'installation de la protection contre la foudre, vous devez prendre en compte les exigences suivantes:

• Le paratonnerre est installé sur le point le plus élevé du toit. Habituellement, l'installation est effectuée sur un patin, sur un mât de télévision, une cheminée ou un tuyau de ventilation. L'inconvénient de cette méthode d'installation est que la flèche haute en métal crée une charge de vent supplémentaire et peut également se déformer. Un autre site d'installation peut être un grand arbre situé près de la maison.

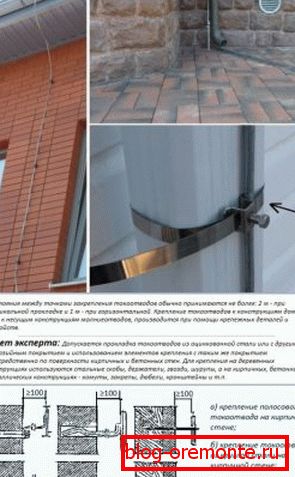

• Connectez le récepteur de terre avec un conducteur de terre. Pour sa fabrication utilisant du fil d'acier d'une épaisseur d'au moins 6 mm, qui doit résister à des tensions allant jusqu'à 200 000 ampères. Le conducteur de courant est posé le long du chemin le plus court et la soudure entre lui et la tige d'interception doit être très forte pour ne pas s'effondrer sous tension. Depuis le paratonnerre, le conducteur de descente est abaissé d’abord le long du toit, puis le long des murs du bâtiment, à la distance maximale des fenêtres et des portes. Il doit être solidement fixé aux murs avec des colliers métalliques.

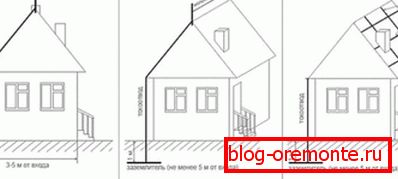

• Les interrupteurs de mise à la terre sont en acier inoxydable ou en cuivre, car ils ont une bonne conductivité. Il est enterré dans le sol sur une profondeur d'au moins 2 à 3 mètres à une distance de plus de 5 mètres des allées menant à la maison, au porche et aux angles morts. Le sol sur le site de la mise à la terre doit être limoneux ou argileux, humide. Avant un orage, vous pouvez même spécialement humidifier le sol s’il est sablonneux et ne retient pas bien l’eau.

Souviens toi! La protection contre la foudre nécessite un entretien régulier pour continuer à fonctionner. Il est recommandé d’inspecter l’aérogare une fois par an, en vérifiant soigneusement ses points de fixation au conducteur de descente. Une fois tous les trois ans, les contacts affaiblis doivent être remplacés ou renforcés. Une fois tous les 5 ans, vous devez déterrer un conducteur de protection et vérifier la profondeur de sa corrosion. Si l’élément de mise à la terre a rouillé de plus d’un tiers, remplacez-le.
