Système de chevrons de toit - structure, dispositifs et

Les structures de toit sont l’un des plus complexes dans la conception et l’installation de composants de bâtiments résidentiels. Le toit assume d’abord le «choc», protégeant la maison des précipitations, du vent et du froid. Le confort de tous les ménages dépend donc de son étanchéité, de sa durabilité et de sa qualité. Le système de fermes, qui donne forme à la structure, définit la pente optimale et sert également à fixer le matériau d’étanchéité constitue la base d’un toit fiable. La composition et la position relative des éléments du châssis dépendent de la configuration du toit. Dans cet article, nous décrirons les types de systèmes de toiture, ainsi que leurs différences.

Fonctions

Système de chevron - ensemble d'éléments de support qui soutiennent la géométrie du toit, la structure de la structure du toit, en lui donnant la rigidité, la pente souhaitée. La composition, l'épaisseur de la section, l'emplacement des parties de «l'épine dorsale» du toit sont déterminés à l'aide de calculs prenant en compte les charges permanentes et temporaires. La charpente remplit les fonctions suivantes qui déterminent la fonctionnalité du toit:

1. Définit la géométrie, la pente. Les branches du cadre donnent au toit l’angle d’inclinaison et la forme nécessaires, facilitant ainsi la neige ou les précipitations à la surface. Cela dépend du cadre du nombre de pinces ou de rampes qui auront un toit, ce qui signifie que cet élément de la structure détermine son apparence.
2. Il sert de base pour la fixation d’un matériau d’étanchéité. La goulotte du cadre en treillis sert à fixer la finition du toit.
3. Répartit uniformément le poids du toit. Les éléments interconnectés du système de treillis sont uniformément répartis, puis redirigent la charge du revêtement de finition et le poids de la masse de neige entre les murs porteurs de la structure, évitant ainsi toute déformation ou déformation de la structure.
4. Fournit le fonctionnement du toit. La structure de la charpente, tenant compte des caractéristiques du toit et de la toiture, fournit un soutien, une aération et une protection contre les condensats.

Considérez qu’un système de toit bien conçu est une garantie de durabilité, de fiabilité et de résistance mécanique du toit, de sorte que sa conception et son installation sont approuvées par des architectes professionnels. Les artisans expérimentés croient que la qualité du cadre est beaucoup plus importante que la finition de la toiture, vous ne devez donc pas économiser sur celle-ci.

Critères de sélection

Le système d'appareillage se caractérise par un grand nombre d'éléments auxiliaires et une complexité accrue. Il est établi en fonction du calcul des charges permanentes et temporaires agissant sur la structure, sur le projet, en tenant compte du matériau de toiture sélectionné ainsi que de facteurs environnementaux. Lors du choix du type de structure en treillis, les critères suivants sont pris en compte:

• Conditions climatiques dans la région où la construction est en cours. Pour que le toit puisse supporter le poids de la neige et de l’eau lors de fortes pluies, il est déterminé les précipitations annuelles moyennes en hiver et en été.
• Charge de vent. Pour choisir la conception optimale du toit, il faut déterminer le vent dominant dans la zone de construction et prendre en compte la vitesse moyenne des rafales de vent.
• La nature de l'utilisation de l'espace sous le toit. À ce stade, il est déterminé si un grenier résidentiel sera aménagé dans la salle de toiture ou dans un grenier non chauffé.
• Une variété de couche de finition. Pour chaque matériau, l'angle d'inclinaison optimal des pentes est calculé en tenant compte de sa forme et de sa méthode de fixation.
• Le budget du développeur. Le système de chevrons est l’un des plus coûteux en termes de matériaux et de travail, et fait partie de la construction du toit. Le type de capacités financières du développeur détermine donc l’aspect.

Les artisans expérimentés estiment qu’il est inutile de se battre avec la nature, vous perdrez tout de même. Par conséquent, les conditions climatiques dans la région où la construction est en cours sont d’une importance primordiale lors du choix de la charpente. Si la région est venteuse, la pente des pentes est plate et si elle est enneigée, elle est plus raide.

Matériaux

Le système de chevrons est un élément indispensable des toits inclinés de toute forme et configuration, composé de supports verticaux, de bouffées horizontales et de pieds de chevrons, fournissant un support et une fixation fiable du matériau de toiture. Le matériau utilisé pour la fabrication du cadre doit avoir une légèreté, une résistance élevée, une capacité de charge et une résistance à l'humidité. Les options les plus appropriées sont considérées:

1. Bois Le bois est un matériau naturel, écologique, léger et durable. Pour la fabrication du cadre, des barres de section carrée de 100x100 mm ou 150x150 mm, des planches de section de 50x150 mm de roches solides. Un inconvénient important des éléments de cadre en bois est qu'ils se plient sous leur propre poids avec une grande longueur et qu'ils ont également une faible résistance à l'humidité.
2. Métal Les systèmes de fermes métalliques sont plus coûteux que ceux en bois, ils sont principalement utilisés avec une grande zone de rampe et un poids important de matériau de toiture. La capacité portante élevée du profilé ou de l'angle en métal vous permet d'augmenter le pas entre les éléments du cadre sans perte de résistance structurelle. Pour réduire le risque de rouille, appliquez des types de métal résistant à la corrosion.

Faites attention! Le bois est considéré comme le matériau le plus approprié pour la fabrication de la structure de chevrons des bâtiments résidentiels, car il présente 3 qualités importantes: légèreté, résistance, respirabilité. Pour augmenter la résistance du bois à l'humidité, il est nécessaire de traiter les éléments du système de fermes avec un antiseptique à pénétration profonde.

Appareil

Le système du système de fermes de toit est constitué d’un ensemble d’éléments interconnectés qui, s’appuyant mutuellement, confèrent à la structure rigidité, la résistance nécessaire et répartissent également le poids du matériau de couverture de manière uniforme entre les supports. La composition de l'ossature, la taille de la section transversale des différents éléments et leur placement dépendent du type de revêtement de finition, de la pente de la pente et du mode d'utilisation de l'espace de toiture. Habituellement, le cadre est composé de:

• Mauerlata. Mauerlat est appelé un sous-traitant, qui est monté sur le sommet de la couronne supérieure ou sur une série de murs porteurs d'une maison. Il est fabriqué à partir de bois dur résineux durable. Fixez le mauerlat avec de longs goujons métalliques ou des boulons d'ancrage.
• Couché Une chaise longue est appelée un faisceau de puissance, situé non sur les murs porteurs externes, mais sur les cloisons internes. Sur le sol sont installés des piliers centraux soutenant le faîte du toit.
• Étagères. Les racks sont appelés éléments de support verticaux qui supportent la poutre faîtière ou la partie centrale des pieds en treillis du cadre.
• Le chevron Les pieds des chevrons sont basés sur le mauerlat et la poutre faîtière, situés à un angle avec la base du toit.

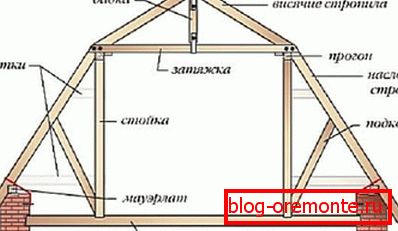

• Rigel et serrage. Ces termes sont appelés les éléments horizontaux du cadre, qui forment ensemble des jambes en treillis. La barre transversale est située au sommet des chevrons, juste sous la crête, elle est plus épaisse et plus résistante que le serrage qui est situé beaucoup plus bas.
• Strut La jambe de force est inclinée par rapport aux chevrons pour les empêcher de se plier sous son propre poids. À une extrémité, ils reposent contre la jambe et, de l’autre, contre une crémaillère ou une bouffée.

C'est important! Le système de ferme le plus simple consiste uniquement en une plaque de puissance, des chevrons et une poutre faîtière. Avec la complexité croissante du toit, le nombre d'éléments supplémentaires augmente, ce qui renforce la structure et compense la charge exercée sur la déflexion et la dilatation.

Des vues

La configuration de la charpente dépend des caractéristiques architecturales de la structure qui se chevauchent. Le toit doit prendre en compte le nombre de piliers porteurs à l'intérieur ou à l'extérieur de la maison afin de répartir uniformément la charge qui leur est appliquée. Il existe les types de chevrons suivants:

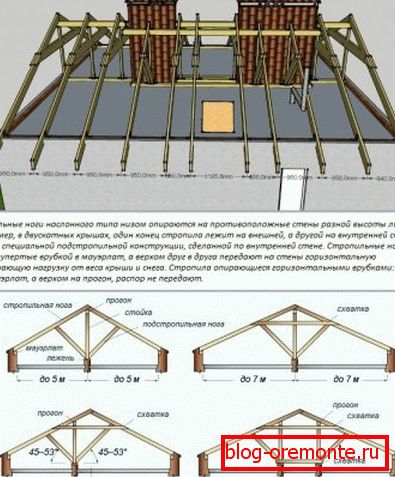

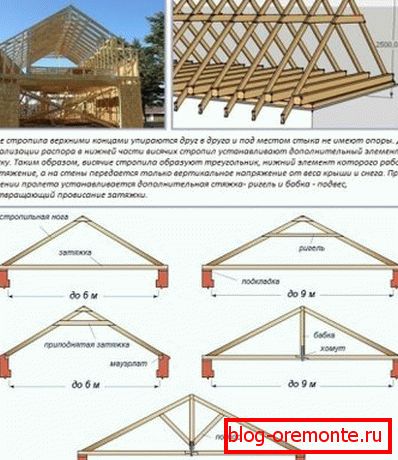

1. Banni. Les chevrons latéraux sont appelés la charpente du toit, qui repose à la fois sur les murs porteurs externes et internes. Dans le rôle de pores internes peuvent être une série de colonnes ou une partition de capital entre les salles, prévue par le projet. Un support interne supplémentaire est utilisé comme support pour la course de faîte. À l'aide des butées à lamelles, il est possible de bloquer des structures de grande surface sans perdre de rigidité.
2. Suspendu. Les chevrons suspendus n'ont de support qu'en un point - à la jonction avec le Mauerlat. À l'autre bout, ils s'appuient l'un sur l'autre sans le soutien d'une poutre faîtière. Un tel système convient aux structures ne prévoyant pas de paroi principale interne. Les fermes à chevrons de ce type ont une forme stable sous la forme d'un triangle équilatéral et n'ont donc pas besoin d'éléments stabilisants.

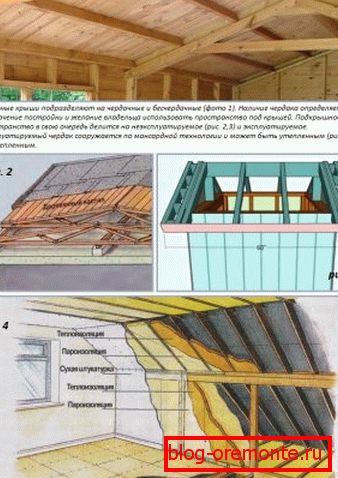

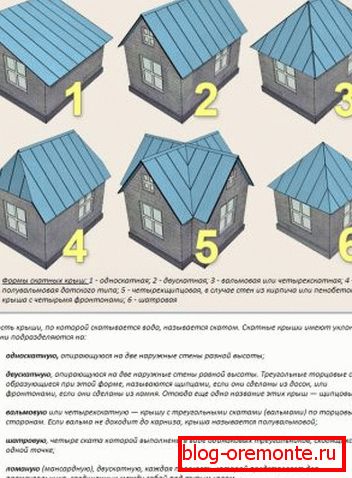

Notez que la forme finale d'une structure en treillis d'éléments en bois ou en métal dépend du nombre de rampes et du type de toit. Les options les plus simples sont considérées comme des toits à une pente et à deux pentes, tandis que les plus complexes sont les toits en croupe, à demi-flanc et en croupe.
