Toit de hangar - construction et dessins

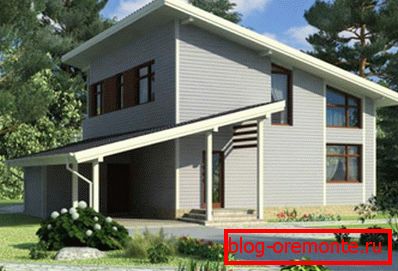

Les toits de remises sont utilisés avec succès dans la construction de structures domestiques: garages, remises, remises, terrasses et belvédères. C'est un moyen pratique et économique de protéger le bâtiment des précipitations, du vent et du froid. Cependant, le toit de l'appareil appareillé pour les maisons privées.

Avec cette solution de construction, les architectes créent des projets de conception audacieux avec plusieurs pentes inégales. Un énorme avantage des toits à une pente réside dans sa disponibilité pour le plus grand nombre de propriétaires en raison du faible coût des matériaux utilisés et de la facilité d'installation. Cet article vous expliquera la conception d'un système de toiture à une pente, comment calculer la pente d'une rampe et la construire de vos propres mains.

Toit de hangar

Le plus souvent, le terme "simple" signifie un toit qui a une pente. La pente, dont la pente est définie par un simple système de fermes, repose sur les murs porteurs du bâtiment et les éventuelles cloisons internes. Les tuiles de toit souples, l'onduline, le platelage, les tuiles métalliques ou l'ardoise européenne sont utilisés comme matériau de couverture. Il existe deux types de toits en appentis:

1. Ventilé. La conception de la toiture ventilée est adaptée à l’équipement des terrasses et des tonnelles en plein air, utilisés en été. La pente de la pente d'un tel toit varie entre 3 et 6 degrés. Une toiture simple face de type ventilé n'implique pas de chauffage, et parfois une garniture à pignon.

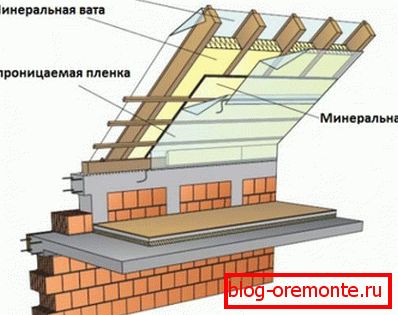

2. Non ventilé. La pente d'un toit avec une seule pente de type non ventilé est comprise entre 2 et 25 degrés, en fonction du type de matériau de toiture utilisé. Cette option est utilisée pour chevaucher les locaux exploités toutes saisons, les bâtiments résidentiels, les garages chauffés. Toiture non ventilée soigneusement isolée et scellée pour réduire les pertes de chaleur.

La particularité des types de toit en appentis est qu’une pente plane ne permet pas une descente indépendante des masses de neige en hiver, en particulier si un matériau de couverture à structure rugueuse était utilisé dans la construction. Par conséquent, il est possible que, lors des hivers particulièrement enneigés, un propriétaire de maison doive prendre une pelle.

Points forts du toit en appentis

Les concepteurs et les développeurs abandonnent de plus en plus des projets complexes au profit de bâtiments à toit tendu. Ceci s'explique facilement par ses avantages:

• Faible coût. Du fait de l’économie des matériaux de construction, l’appareil d’un toit simple face est 2 à 2,5 fois moins cher qu’une pente double de cette taille.
• Простота. Système de ferme de construction крыш с одним скатов достаточно проста для самостоятельного монтажа. Даже при условии малого опыта в строительстве начинающий умелец в одиночку справится с работой, имея чертеж и необходимый инструмент.
• Haute résistance au vent en rafales. Un toit à une pente est l'option la plus sûre si le chantier est situé dans une zone de vent constant. L'essentiel est de déterminer correctement le côté au vent et d'orienter la rampe le long de celle-ci.
• Frais de chauffage réduits. La distance entre la pente et le plafond du toit simple face étant inférieure à celle des autres types, les pièces chauffées ne refroidissent pas, ce qui signifie que la perte de chaleur de la maison diminue.
• Disponibilité du projet. Même si vous ne pouvez pas dessiner vous-même, il existe un grand nombre de projets prédéfinis et calculés avec des systèmes de structure détaillés et des nœuds sur Internet et dans la littérature sur la construction.
• Facilité d'entretien. La conception du toit en appentis permet à tout moment d'évaluer l'état du système de toiture, de remplacer les pièces endommagées, de renforcer le matériau de toiture de manière indépendante, sans faire appel à des couvreurs loués dont les services sont coûteux.

Types de fermes

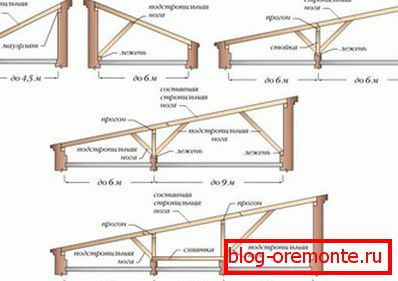

Le système d'éléments de fermes de toit est un cadre qui s'appuie sur lui-même et répartit le poids du toit le long du périmètre des murs porteurs, ce qui donne une stabilité à la structure. En fonction de l'emplacement des supports, il existe deux types de chevrons:

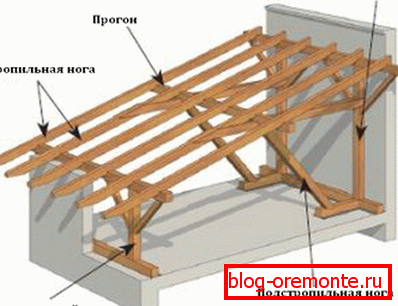

1. Scandaleux Cette méthode d’organisation du système en treillis implique l’utilisation de partitions internes afin d’obtenir un support supplémentaire. Sur le mur de support, situé au milieu de la pièce, installez des supports qui supportent les pieds de la ferme au milieu. Si vous utilisez deux cloisons internes porteuses, vous pouvez ainsi bloquer des bâtiments d'une largeur maximale de 16 m.
2. Suspendu. Il s’agit d’un système de treillis plus complexe qui ne repose que sur des murs extérieurs. Il faut donc davantage d’éléments auxiliaires pour le stabiliser. La plus grande largeur du bâtiment, qui peut être équipé de chevrons suspendus, est de 7,5 m, ce qui nécessitera une structure plutôt complexe de deux montants, poupée et bouffée. Pour calculer correctement le système de fermes suspendues, il faut une connaissance et une expérience approfondies.

La base de la construction d’un système de fermes de type suspendu ou nacelle est un dessin détaillé indiquant les dimensions exactes et la disposition mutuelle des éléments ainsi que le mode de fixation des ensembles principaux.

La composition du système de treillis

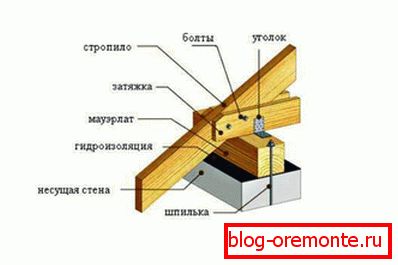

Le système de couverture à une pente pour les structures de type naval d’une largeur maximale de 4,5 mètres comprend un nombre limité d’éléments. Le système de fermes repose sur un mauerlat en bois durable de 150 x 150 mm. Il est fixé sur la garniture supérieure du bâtiment, le long des murs sur lesquels sont montées les pentes. Pour former la pente du toit, les murs érigent des hauteurs différentes. En outre, le toit nécessite des pieds de chevron, constitués de planches de 50x150 mm. Sur le papier peint des extrémités de la planche, des goussets sont réalisés pour la fixation des chevrons au mauerlat. Pieds montés sur une poutre de puissance, l'insérant dans la fente, fixant avec des coins métalliques.

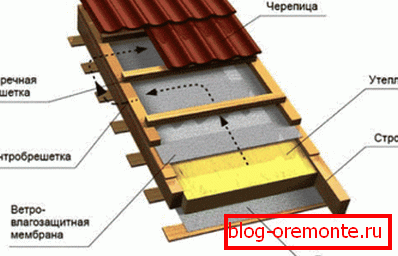

Pour répartir uniformément le poids du matériau de toiture sur toutes les jambes de la ferme, il est nécessaire d'installer la latte. Pour les types de toitures souples qui ne sont pas capables de conserver leur forme, ils utilisent un type de revêtement continu constitué de feuilles de contreplaqué résistant à l'humidité. Si des tôles profilées ou des tuiles sont utilisées, il suffit de clouer des lattes de 20 x 13 cm sur des chevrons de 20-13 cm. Tous les éléments sont en bois de première qualité, séchés à une humidité optimale de 15-18%, poncés et traités avec une imprégnation antiseptique à pénétration profonde.

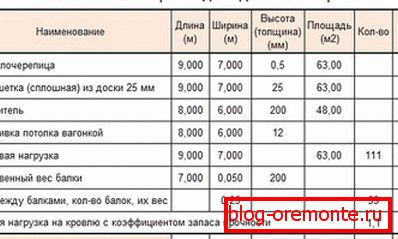

Il est important d’observer l’équilibre entre la complexité du système de treillis et la section transversale de ses éléments - en compliquant la conception, vous augmentez son poids. La taille recommandée des chevrons est calculée sur la base de charges temporaires et permanentes agissant sur le toit ou déterminées à partir de tableaux de valeurs finies, en tenant compte de la longueur et de la distance entre les pieds, du type de bois.

Calcul de la pente de la pente

Le toit en pente est bon, car si vous l’orientez correctement le long de la rose des vents et que vous choisissez la pente optimale, il résistera à un vent fort qui détruira la double pente. Pour sélectionner la pente des pentes, vous devez prendre en compte 2 paramètres:

1. Matériel de toiture usagé. Si vous avez choisi le matériau du toit avant la conception, le critère principal dans le choix de la pente sera les recommandations du fabricant pour son installation. Tuile métallique installée sur les pentes à un angle de 30 degrés, ardoise de 20 à 30 degrés, ondulée à partir de 8 degrés, toits en rouleau de 5 degrés
2. Conditions climatiques. Si la construction a lieu dans une région très pluvieuse, il est préférable de poser une pente de 20 à 25 degrés, à travers laquelle l'eau s'écoule par gravité et les masses de neige glissent. Pour les zones venteuses, au contraire, les pentes plates avec une pente de 3-10 degrés avec une faible vente sont mieux adaptées.

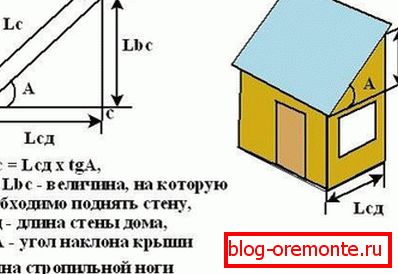

3. Veuillez noter qu'une augmentation de la pente de la toiture augmente le coût de la construction en raison du système plus complexe des fermes et de la consommation de matériaux de toiture. Connaissant la taille de la boîte à la maison et déterminant l’angle des pentes, vous devez réaliser un dessin schématique, qui permet de déterminer facilement la superficie du toit, la longueur des chevrons et la différence entre la hauteur des murs à l’aide de formules géométriques.

Construire un toit en érection est une excellente option si vous souhaitez bloquer rapidement et à moindre coût des dépendances ou fixer un abri de voiture à une maison. De plus, c'est une excellente raison de perfectionner ses compétences en construction, sans risquer de gâcher le toit en raison de travaux de mauvaise qualité.
