Toit de hangar faites-le vous-même - instructions étape par

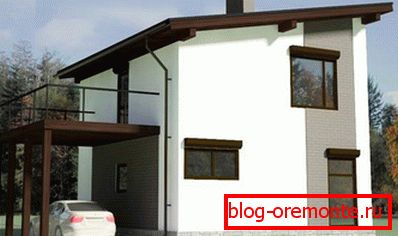

Le toit en hangar est le type de toit le plus simple de l'appareil. Il ne comporte pas d'éléments complexes, il est installé sur les murs porteurs, de hauteurs différentes.

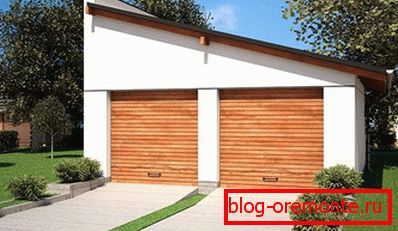

Généralement, ce toit est utilisé dans la construction de dépendances: garages, bains, vérandas, remises, mais intervient aussi souvent dans la construction de maisons privées et de maisons de campagne. Voyons donc comment construire un toit en pente de vos propres mains, étape par étape.

La première étape de la construction consiste à choisir l'angle d'inclinaison. L'angle du toit de la maison dépendra principalement de la manière dont vous allez le recouvrir d'un matériau de toiture. Pour un toit en toile profilée, l'angle d'inclinaison optimal sera de 20 degrés et la pente minimale de 8 degrés.

Si vous en faites moins, le toit risque simplement de tomber sous le poids de la neige en hiver ou au printemps, ce qui est particulièrement important pour les régions de Sibérie. Pour le métal, la pente minimale s'élève à 25 degrés. Lors de la construction d'un toit en appentis, ce chiffre monte encore de 10 et atteint déjà 35 degrés. Pour un toit faltsevy l'angle d'inclinaison minimum est compris entre 18 et 35 degrés.

Après avoir déterminé l'angle du toit à une pente, nous élevons le mur de façade par rapport au mur arrière à la hauteur requise pour obtenir le degré requis. Pour ce faire, nous devrons nous référer à certaines formules trigonométriques.

Comment calculer un toit en appentis

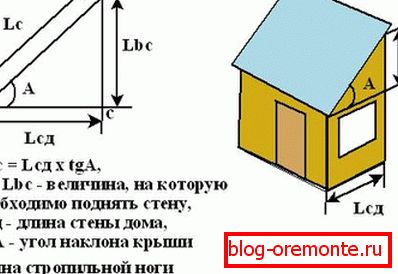

Pour plus de clarté, le calcul d'un toit à une pente donnera le chiffre suivant:

tgA et sinA se trouvent dans le tableau suivant:

Création de projet

Malgré la simplicité de la conception avant de faire un toit en appentis, composez le projet. Connaissant l'angle d'inclinaison requis de la pente, ils comptent sur la distance que chaque mur doit dépasser au moyen de simples formules trigonométriques.

Donnons un exemple de calcul de hauteur d'élévation du mur avant Lbc et de la longueur des chevrons Lc pour une maison, la longueur du mur est Lss = 5 m et l'angle d'inclinaison du toit simple face A = 25 degrés.

• Déterminer la hauteur de soulèvement de la paroi avant Lbc = 5 x tg 25 = 5 x 0,47 = 2,35 m
• Déterminez la longueur du pied en treillis Lc = 2,35 / 0,42 = 5,6 m.

De plus, n'oubliez pas d'ajouter la longueur des porte-à-faux arrière et avant, qui servira à protéger la maison des précipitations, à la longueur résultante du pied du chevron. La longueur des surplombs prend 0,5 mètre, vous pouvez en prendre plus, mais pas moins. Total, vous devez ajouter un autre mètre. On obtient donc: Lc = 5,6 m + 1 m = 6,6 m, le calcul étant terminé, vous pouvez poursuivre vos travaux.

Design et appareil

Le toit en hangar est considéré comme le type de toit le plus simple, il comporte deux points d'appui, deux murs inégaux dont la différence de hauteur détermine la pente des pentes. Il consiste en:

1. Système de treillis. C’est un ensemble d’éléments de support qui soutiennent les pentes du toit. Nous en parlerons plus en détail dans l’un des points suivants.
2. Pignons Ce qu'on appelle les sections du mur sous la forme d'un triangle rectangulaire, délimité par des pentes et une corniche. Pour les toits en pente, les frontons sont agencés dans le même matériau que les murs principaux. Il n'y a donc pas de division claire ici.
3. Surplomb C'est la partie saillante de la jambe de force, portée à l'extérieur du périmètre de la structure. Le surplomb empêche les murs de se mouiller sous la pluie.
4. Matériau de toiture. Ils couvrent le toit en appentis du système de fermes. Le revêtement de finition moderne durable sert de protection contre les précipitations.
5. Isolation Si cela est requis par les tâches assignées au bâtiment, une isolation thermique supplémentaire de la toiture est réalisée. Bien sûr, il ne s'agit pas d'une grange ou d'un belvédère, mais une salle de bain et un garage n'endommageront pas l'isolation de qualité.

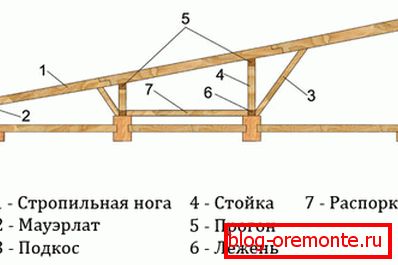

La composition et les caractéristiques du système de fermes

Le système de chevron est entièrement fabriqué en bois. Les couvreurs expérimentés recommandent l'utilisation de bois tendre sec, le pin est excellent. Avant de construire un toit en appentis, tous les éléments du système de fermes sont préalablement traités avec un antiseptique et un ignifuge. Il est préférable de choisir du bois lisse, sans nœuds et copeaux, il est beaucoup plus facile de travailler avec eux. Le système de chevrons comprend les parties suivantes:

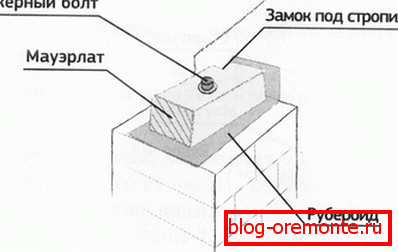

• Mauerlat Section en bois épais et résistant de 150x150 mm, servant de base au toit. Mauerlat répartit la charge du système de fermes, en la transférant à la fondation. Il est fixé au ras du mur, sur les boulons d’ancrage. Le point de fixation est calculé de manière à ne pas coïncider avec les sections des jambes de la ferme. Pas besoin de "trop" avec le nombre de trous, car ils réduisent la force de la plaque d'alimentation. Avant la fixation, l’étanchéité de la partie supérieure du mur est réalisée deux fois à l’aide de ruberoid plié.
• Jambes de chevron. Barres lisses et fortes qui forment les pentes. Ils sont fixés à la plaque d'alimentation ou aux murs porteurs. Les extrémités des chevrons forment des rampes; si la longueur des pattes ne suffit pas, elles s'allongent à l'aide de pouliches. La distance entre les éléments de support est déterminée en tenant compte de la largeur du matériau de couverture, généralement de 60 à 120 cm.
• Crate. Treillis ou fondation solide sur laquelle le matériau de toiture est posé. La caisse pleine est faite de contreplaqué résistant à l'humidité, elle est utilisée si le toit à une pente est recouvert de shinglas, de feutre de toiture ou d'onduline. La caisse en treillis est emballée à partir de planches non bordées, montées perpendiculairement aux chevrons.

Types de systèmes de toiture

Le toit du toit en appentis de la maison ressemble à une moitié du pignon; la structure du système de fermes de ces deux types est donc très similaire. J'utilise trois variétés:

• Coulissante. Utilisé principalement dans la construction de cabanes en rondins. Cette conception, grâce au curseur de type montage inférieur, permet de compenser le rétrécissement d'une maison en bois, qui atteint parfois 15%. La partie supérieure du chevron est fixée de manière rigide et la partie inférieure glisse si nécessaire. Si l'installation est effectuée correctement, le toit ne sera pas déformé au cours des premières années de fonctionnement, lorsque le retrait est particulièrement important.
• Scandaleux Ce type de chevrons est principalement utilisé dans les structures en blocs et en briques, dans lesquelles se trouvent des cloisons internes. Les pieds des chevrons reposent non seulement sur les murs extérieurs, mais aussi sur les crémaillères internes, qui prennent en charge une partie de la charge. Le moyen le plus simple est de créer un tel système de chevrons. Lors de la construction d'un toit en appentis de leurs propres mains, étape par étape, même un constructeur novice ne manquera pas les points importants de l'installation.

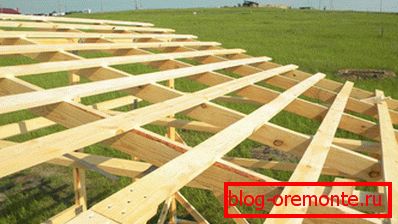

• Suspendu. Les pieds des treillis suspendus n'ont pas d'appuis supplémentaires au milieu, ils reposent uniquement sur les murs extérieurs porteurs. Le dispositif du système d'accrochage implique la construction de murs de même hauteur, la pente du toit est donnée par un portoir en bois sur lequel reposent les chevrons. Les fermes de chevron sont collectées au sol, posées sur le toit en tant que produit fini et montées, en mesurant par niveau.

Processus d'assemblage

Après avoir étudié le dispositif d'un toit en appentis, il sera facile de le construire vous-même. Ils commencent par le calcul et l'achat des matériaux de construction nécessaires, puis agissent conformément au plan:

1. Une fois que le boîtier de construction domestique est prêt, une plaque d'alimentation est posée sur les murs latéraux supérieurs. Pré-imperméabiliser le site d'installation, à l'aide d'un long foret, faire des trous pour les boulons d'ancrage. Mauerlat traité avec antiseptique, laissé sécher, puis forage. Ensuite, mettez le mur, insérez les chevilles et serrez bien.
2. Planches à scier destinées à la fabrication de pieds de chevron définis par le calcul de la longueur. Tout d'abord, les chevrons extrêmes (pignon et arrière) sont installés, une ficelle est attachée entre eux, ce qui sert de guide pour l'installation du reste des jambes. Plus le toit est lourd, plus les pentes sont raides, plus les chevrons sont souvent situés.

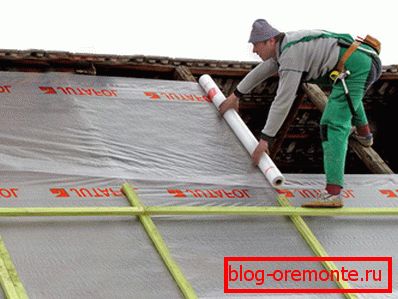

3. La prochaine étape - l'imperméabilisation des chevrons. Pour ce faire, utilisez un film imperméabilisant, vendu en rouleaux. Les bandes de film sont fixées avec une agrafeuse de construction le long du toit, en commençant par le bas. Les bandes ne sont pas posées dans le joint, mais sur un chevauchement de 10-15 cm.
4. Sur le dessus des chevrons, un film d’étanchéité est fixé par des rivières de contre-revêtement. Leur épaisseur de 3 à 5 cm crée un espace de ventilation.
5. La caisse est clouée. Solide, si le matériau de couverture en rouleaux, ne tient pas la forme. Grillé si utilisé tuile ondulée ou en métal.

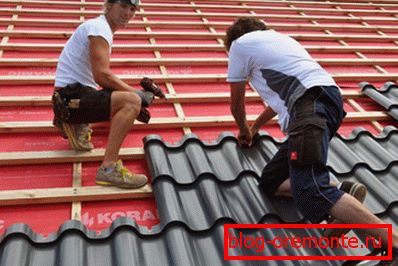

6.  Phase responsable - revêtement de sol. La façon de bien l'exécuter dépend principalement de son type. Pour le montage, utilisez des vis spéciales, livrées complètes avec un toit, galvanisé avec une tête en caoutchouc, qui se déforme lors du serrage, protège le trou contre la pénétration d'humidité. Les matériaux de toiture sont également posés avec un chevauchement d’au moins 10 cm.

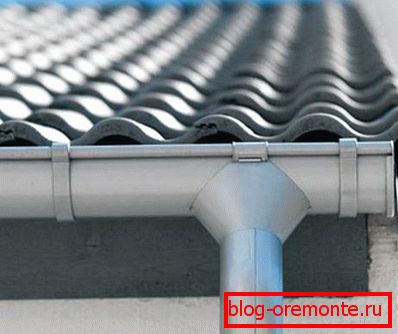

7.  Il ne reste plus qu’à équiper le système de drainage, à fixer les gouttières et les poutres au vent. Les pinces pour le cours d’eau de gouttière recommandent l’utilisation de plastique qui, contrairement aux métalliques, ne se corrode pas et est monté directement sur la planche à vent.

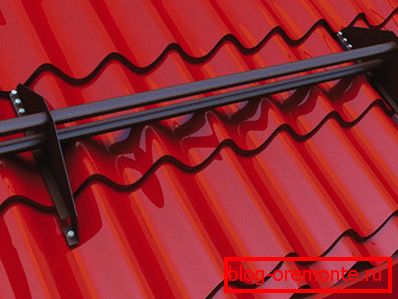

8. Installez des capteurs de neige pour éviter le déversement spontané de neige. Ils représentent une petite corniche, fixée sur le bord inférieur de la pente.

Forces et faiblesses

Comme toute invention humaine, la remise d'une maison présente des avantages et des inconvénients. Les avantages incluent:

• Disponibilité, faible coût des matériaux pour la toiture.
• Facilité de conception et rapidité de construction.
• La conception et l'appareil résistent bien au vent et aux précipitations.

Mais ils appellent plusieurs inconvénients que d’autres modèles n’ont pas:

• Il est impossible d'aménager le grenier ou le grenier.
• Faible degré d'isolation thermique.
• Apparence non conventionnelle.

En bref, les inconvénients d'un toit en hangar découlent de ses avantages. Ce qui en fait la meilleure option pour les dépendances, il est impossible de couronner une maison. Néanmoins, l'aspect pratique de cette conception a été prouvé pendant des années de service fidèle, et il vous appartient de décider de le faire ou non!

Instruction vidéo

Nous vous recommandons de consulter, étape par étape, des instructions vidéo détaillées expliquant comment construire un toit maigre de vos propres mains, avec des explications et des conseils.
