Toiture à demi-charnière à faire soi-même - construction et

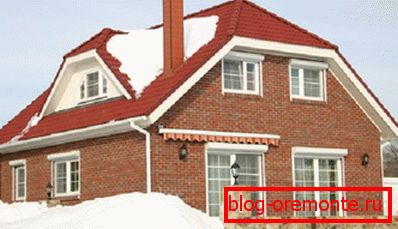

Lors du choix d'un projet de construction d'une maison privée, ils tiennent compte non seulement de l'aspect pratique du problème, mais également de son aspect esthétique, car il deviendra le «visage» du site. Le plus souvent, les futurs propriétaires choisissent, comme ils le disent, avec leur cœur, de prendre des décisions en fonction de ce qu’ils trouvent attrayant et de ce qui ne l’est pas. C’est peut-être pour cette raison que le toit original, inhabituel à demi-charnière, est devenu si populaire.

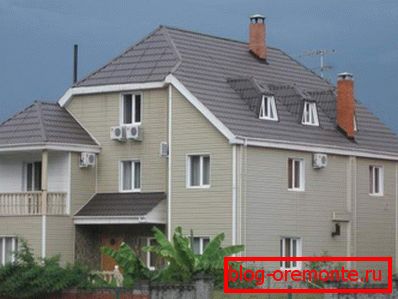

En réponse aux demandes des clients, les architectes et les concepteurs créent de plus en plus de projets avec un toit à demi en croupe, également appelé projet hollandais. Possédant une vaste expérience dans le logement privé, ils expliquent leur choix non seulement par son esthétique, mais également par sa grande fonctionnalité, qui sera appréciée par les habitants des régions au climat rigoureux et venteux. Dans quelles conditions opter pour une telle conception et comment le processus de sa construction est-il lu de vos propres mains dans un matériau spécialement préparé.

Caractéristiques de conception

La structure du toit semi-articulé ne peut être qualifiée de simple, ni de conception, ni d'assemblage de ses propres mains, car c'est un cocktail de qualités positives d'un simple toit à deux versants et en croupe. Si nous parlons d’apparence, alors, sous la forme de pignons, il ressemble à un trapèze, formé d’éléments de la hanche coupant l’apex du triangle. De par sa structure, le toit à deux versants plié présente plusieurs avantages:

1. Forme profilée. En raison de l'absence de virages serrés, le toit à demi plié offre une excellente résistance à la charge du vent, ce qui constitue un avantage non négligeable dans les zones de vents forts et constants, lors de la construction dans des zones dégagées, dans des régions montagneuses.
2. Utilisation rationnelle des combles. La charpente du toit à demi-articulé vous permet d’équiper une buanderie spacieuse pour le rangement saisonnier des objets ou même un salon, dont le confort n’est pas inférieur au premier étage.
3. Grande variabilité. En modifiant la pente des pentes, les architectes créent des toits au design unique, adaptés aux conditions de presque toutes les régions du pays.
4. Look original. Là où prévalent principalement le duo-triangle triangulaire, le toit à demi roulé sur leur fond ressemble à un nouveau mot dans la construction privée.

Difficultés possibles

L’intérêt de construire un toit d’un demi-gallon avec vos propres mains est très louable, mais vous devez comprendre que c’est uniquement pour les couvreurs professionnels. Vous pouvez y participer personnellement, vous pouvez le faire vous-même si vous travaillez sous la direction d'un maître expérimenté qui établira un dessin. Lors de la préparation et de l'installation, vous pouvez rencontrer les difficultés suivantes:

• Grande consommation de matériaux de construction. En raison de la géométrie complexe des pentes, chargée d'éléments de hanche, il faudra davantage de matériaux de couverture et de bois pour le système de couverture, ce qui aura une incidence sur le coût des travaux.
• Haut niveau de complexité du travail. Un certain nombre d'éléments de structure de support, d'arêtes et d'enduits supplémentaires rendent l'installation difficile pour les travailleurs peu qualifiés. Donc, économiser sur l'embauche d'une équipe professionnelle ne réussira pas. Pour commencer le travail nécessitera des calculs et des dessins.
• Très bon poids La structure complexe du toit, qui comprend un système de toit massif et une grande surface de matériau de toiture, nécessite une fondation renforcée pouvant supporter de telles charges.

Néanmoins, nous assurons que les informations obtenues sur le toit à deux versants à demi-pans seront utiles. Après avoir lu cet article, vous pouvez facilement "lire" les dessins, apprendre comment le processus d’installation doit se dérouler et montrer aux maîtres la connaissance des termes.

Système de demi-toit au plafond

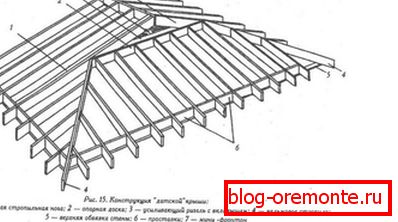

Comme déjà mentionné, le système de fermes du toit avec les hanches est difficile à assembler de vos propres mains, il comprend à la fois des éléments du toit à double pente et des nouveaux. Il est caractérisé par le schéma suivant:

• Mauerlat C'est une poutre de soutien carrée qui sert de base aux pentes du toit. Il répartit le poids du toit sur la surface supérieure du mur porteur et le transfère à la fondation. Contrairement au toit dvuhskatnoy, dans la hanche mauerlat fixé non sur deux partitions, mais sur quatre. Ils équipent également l'extrémité des pignons qui supportent la charge des éléments de la hanche.
• Étagères. Supports verticaux en bois, supportant des pieds de treillis ou des patins, éliminant leur déviation sous leur propre poids Les racks sont installés au sol ou serrés en fonction du type de système de ferme.
• Couché C'est essentiellement le même mauerlat, installé sur le mur porteur intérieur. Sur elle établissent des drains et des contrefiches.
• Ridge run. Une barre sur laquelle se connectent des pieds de chevron ordinaires, le point le plus élevé, le sommet d'un toit.
• Chevrons inclinés. Pied de chevron en diagonale, partant de la crête jusqu'au coin du bâtiment. Elles sont plus longues que la base et doivent supporter une charge importante, car elles sont soutenues par des travailleuses. Par conséquent, pour leur fabrication, doublez la section transversale du bois ou fixez deux planches utilisées pour les chevrons ordinaires.
• Chevrons ordinaires. Chevrons de planches de 100х150 mm, l'un des côtés s'appuyant sur la poutre faîtière et l'autre sur le mauerlat posé sur les murs porteurs extérieurs. Ils sont installés en rangée avec un pas de 60-120 cm, en fonction de la largeur de l'isolant, et ont exactement la même apparence qu'un toit triangulaire à deux côtés.
• Demi-jambes Des chevrons plus courts, la partie supérieure fixée à la diagonale et le bas à la plaque d'alimentation.
• Pouliche. La structure est composée de planches plus petites que les treillis de la section, qui servent à la formation du surplomb du toit et de l’avant-toit, qui protègent les murs des précipitations et du vent.

Types de systèmes de toiture

Selon la structure de la future structure, le système de chevrons peut différer considérablement. Il y a deux types:

• Suspendu. Un tel système implique l'absence de cloisons porteuses à l'intérieur du bâti de la maison pouvant servir de support. Par conséquent, les chevrons reposent uniquement sur la poutre faîtière et le mauerlat, comme s'ils s'affaissaient entre eux. Étant donné que les longues et massives pattes du toit à demi-charnière renflent de manière significative les murs de la maison, de nombreux autres éléments sont introduits dans le système de fermes: bouffées, poutres, montants, pieux.



• Scandaleux Il est utilisé si un mur porteur est situé à l'intérieur du bâtiment (un ou plusieurs) et peut servir de support supplémentaire aux chevrons. La charge d'éclatement sur le cadre de toit est nettement inférieure à celle de la suspension. Par conséquent, les éléments de pondération ne sont pas nécessaires. Même avec un minimum d'éléments de support, le système sera stable et stable.

Il est conseillé aux artisans de la toiture d'utiliser le type de système de toiture monté pour un auto-assemblage, si possible. Pour que la conception du toit soit plus résistante aux charges extérieures, il y a plus de place pour l'aménagement du grenier.

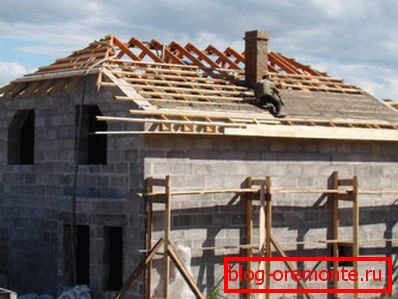

Séquence d'assemblage

Construction d'un toit en demi-gumbo – сложный, кропотливый процесс, который можно доверить лишь профессионалам. Они монтируют кровлю в следующие последовательности:

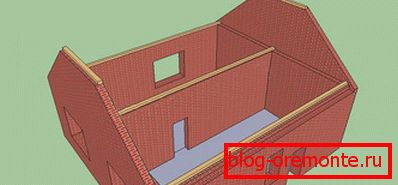

1. Étendez le matériau sur les murs extérieurs et les pignons, sur lequel les chevrons reposeront, posez le lit sur la cloison de soutien interne. Si nous parlons d'une maison en bois, fixez le mauerlat et le lit avec des fixations en métal, des boulons d'ancrage. Si la maison est construite en brique ou en béton, une chape est construite sur le bord supérieur des murs - une ceinture en béton armé dans laquelle les montants sont encastrés. Le matériau de toiture est posé en plusieurs couches pour assurer l’étanchéité entre la barre de support et le mur. La distance entre les crampons est calculée de manière à ce qu'ils ne coïncident pas avec les points de fixation des pieds du chevron, mais qu'ils soient situés entre eux. S'il vous plaît noter qu'il est important de ne pas en faire trop avec le nombre de trous dans le mauerlate, car chacun d'entre eux réduit sa force.

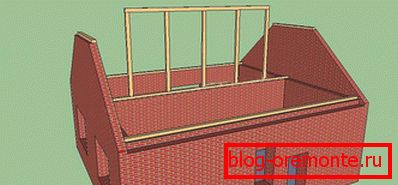

2. Des supports verticaux sont installés sur le dessus du mur porteur intérieur, en les connectant par le haut avec une poutre faîtière. Le critère principal pour la qualité de l'installation est le strict respect de la verticalité. L'angle entre chaque montant et chaque couché est mesuré plusieurs fois. Des fixations temporaires sont utilisées pour la fixation.

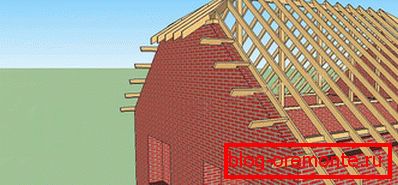

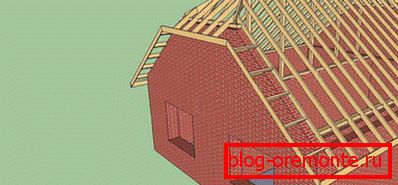

3. Installez des pieds de treillis ordinaires en respectant un pas de 60 ou 120 cm, en tenant compte de la longueur des chevrons, deux surplombs qui doivent mesurer au moins 40 à 50 cm.

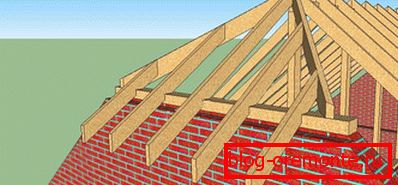

4. Pieds de treillis montés sur piqûres diagonales: dans la partie supérieure cloués sur les ongles, et dans la partie inférieure fixée sur les coins métalliques.



5. Lay les planificateurs, faisant dans leur partie inférieure a bu sous la plaque d'alimentation. Leur longueur devrait également inclure une marge pour le surplomb. Pour attacher des chevrons, attachez des demi-jambes de chevron.

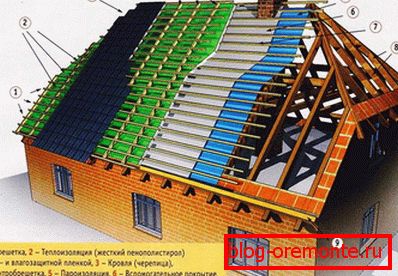

6. Installez les pouliches, les planches à vent, les fixations sous une goulotte de drainage. Faire une étanchéité, caisse, qui fournit un schéma de plancher du matériau de toiture sélectionné.



7. Le matériau de toiture est aménagé et posé avec un chevauchement de 10-15 cm entre les feuilles ou les rayures. Terminer le système de drainage.

Une fois les travaux extérieurs terminés, passez à l’interne. Pour ça. Pour pouvoir utiliser les combles comme toiture vivante, il faut isoler le toit à moitié gommé, son cadre étant recouvert d’un matériau décoratif. Une fois les travaux terminés, il vous suffira d'inspecter régulièrement le toit, de contrôler son état et d'effectuer un entretien préventif de vos propres mains.
