Si vous voulez maximiser la surface utile de la maison, sans dépenser des moyens fabuleux, vous devez absolument envisager des projets avec un grenier. L'expérience des promoteurs suggère qu'il s'agit du meilleur moyen de planifier un logement en classe économique, car un mètre carré d'espace habitable y est plusieurs fois moins cher que dans un immeuble de deux étages. On croit à tort que le grenier ne convient que pour un usage saisonnier pendant la saison chaude.

Cependant, il est erroné, puisqu'un toit en mansarde bien isolé et cassé retient la chaleur de manière chaude en hiver et que sa température n'est pas moins confortable que dans les pièces chauffées du premier étage. Même sans isolation thermique supplémentaire, le grenier est une sorte de «coussin d'air» qui maintient la température optimale à l'intérieur de la maison.

Le grenier cassé est considéré comme une construction techniquement complexe, conseillant de confier sa construction à une brigade professionnelle. Néanmoins, une personne familiarisée avec une toiture utilisant l'exemple d'un toit traditionnel à double pente est tout à fait capable de maîtriser sa construction de ses propres mains, avec l'aide de deux ouvriers des services publics, des assistants. L’essentiel est de comprendre qu’il s’agit d’un processus qui nécessite une approche sérieuse, ce qui est téméraire pour commencer sans calculs préalables.

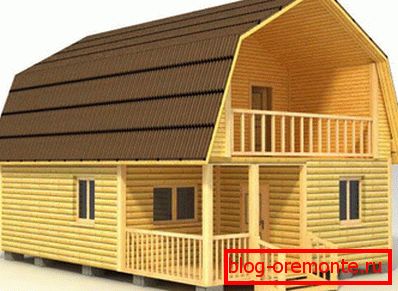

Avantages de conception

Bien entendu, le grenier peut être équipé même de ses propres mains en construisant un toit triangulaire ordinaire. Mais à cause de la pente des pentes, pour que le plafond puisse apprendre, la hauteur d’un tel toit doit être très grande. Cela n’est ni économique, ni utile, car le toit à angle de pente variable permet de gérer plus efficacement l’espace disponible. Une partie supérieure plus plate augmente les plafonds. Selon les codes du bâtiment, si la distance entre le sol et le faîtage est inférieure à 2,5-2,7 mètres, la pièce n’est pas considérée comme résidentielle, elle ne peut pas être appelée un grenier, c’est plutôt un grenier. La conception d'un toit cassé présente les avantages suivants:

• Possibilité d'équiper des plafonds plus élevés.
• Haut niveau de protection contre les précipitations, le vent.
• Descente facile de la neige des pistes.
• Aide à conserver la chaleur.
• Utilisation rationnelle de l'espace sous le toit.

Etapes de construction

Création de projet

Construisant de vos propres mains un brouillon de toit pour la construction du bâtiment, il est préférable de faire des dessins avec différentes projections, qui montreront de manière exhaustive l'emplacement de ses éléments. En fonction de la longueur et de la largeur de la maison, vous devez déterminer la taille de la pièce mansardée, ainsi que du toit. Tout d'abord, la géométrie de la pente est construite:

• Une tâche importante consiste à calculer la hauteur du joint de faîtage, car la hauteur des plafonds futurs en dépend. Gardez à l'esprit que de la crête au plafond devrait être d'environ 1,5 m.
• La prochaine étape consiste à déterminer la hauteur du plafond. Pour une utilisation confortable, il est préférable de le poser à un niveau de 2-2,2 mètres.
• La définition de la pente de la partie supérieure de la pente. Le dessin est une ligne du plafond, depuis la connexion de faîtage dans les deux directions sont maintenues droites à l'intersection avec cette ligne. À l'aide d'un rapporteur, leur angle est déterminé, il est préférable de fixer immédiatement sa valeur sur la figure. Ce paramètre est généralement compris entre 20 et 30 degrés.
• La définition de la pente de la partie inférieure de la pente. Sur les avant-toits inférieurs du toit du dessin, diminuez la distance égale à la longueur du porte-à-faux (40-50 cm). De la fin de la pente supérieure à ce point est une ligne droite. L'angle est également mesuré par un rapporteur, il a généralement une valeur de 50 à 60 degrés.
• Les murs du grenier sont délimités, ses dimensions linéaires et sa superficie totale sont déterminées.

Pour que les calculs du projet soient corrects, il est important de mesurer avec précision les mesures primaires et de respecter l’échelle. Les programmes informatiques peuvent simplifier la conception, dans laquelle il suffit d'entrer la taille du bâtiment et le type de toit souhaité, ils effectuent le reste du travail automatiquement. S'il n'y a pas d'accès à ce logiciel, il est préférable d'utiliser des projets prêts à l'emploi.

Calcul du système de ferme

Chevrons - les principaux éléments de soutien d'un grenier de toit cassé, sorte de sa colonne vertébrale. Ils sont soumis à des charges énormes, de sorte que des exigences particulières leur sont imposées. Le choix de la section des jambes de chevron n’est pas aléatoire, mais en fonction du pas d’installation, de la distance entre les supports, des valeurs de charge du vent et de la neige. Si les trois premiers indicateurs peuvent être facilement identifiés en les élaborant, les deux derniers nécessitent une clarification particulière.

• Le territoire de la Russie est divisé en 8 zones avec différentes charges de neige. Pour chaque toit particulier, cette valeur est ajustée par l'angle de ses pentes. La pente des pentes étant différente, deux indicateurs sont calculés. Les profilés supérieurs et inférieurs peuvent avoir une section différente.
• Il y a aussi le zonage éolien, qui comprend également 8 zones. À l'aide du coefficient tenant compte de la hauteur du bâtiment, la valeur de la table de cet indicateur est modifiée.
• Les valeurs de ces deux indicateurs sont résumées pour déterminer la charge totale. Les chiffres arrondis devraient être très efficaces pour offrir une petite marge de sécurité. Sur cette base, la section requise des planches est déterminée par des tables de référence.

Mont maurlat

Le début des travaux sur l’équipement d’un toit en mansarde brisé consiste à installer un mauerlat, une poutre durable d’une taille de 100x100 mm ou 150x150 mm. Il est fixé à l'extrémité des murs latéraux extérieurs. Sa tâche principale consiste à répartir le poids de la structure du toit, à le transférer sur les fondations et à protéger les rampes contre le renversement. Mauerlat est posé sur la partie supérieure du mur selon l'imperméabilisation pré-posée, qui utilise du ruberoïde plié deux fois ou plusieurs couches d'un film spécial.

La fixation est réalisée à l'aide de poteaux métalliques, ceux-ci doivent être placés dans une chape en béton. S'il s'agit de la reconstruction du toit de ses propres mains, il est monté avec des boulons d'ancrage au mur sur une profondeur de 15-17 cm. Veuillez noter que l'installation est effectuée à ras.

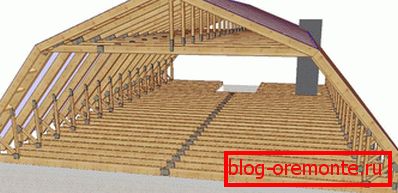

Construire un système de fermes

Construire un système de fermes ломаной мансардной крыши происходит в следующей очередности:

1. Poutres de plancher au-dessus du mauerlat. Dans certains cas, l'enlèvement des poutres à l'extérieur du bâtiment est pratiqué. Cette mesure permet d’élargir la superficie du grenier, pour former de bons surplombs. Dans ce cas, les poutres sont attachées au sommet du mauerlat. Lors de la pose sans retrait, ils sont placés sur les murs imperméables, en se fixant à l'aide des angles sur le bord intérieur du mauerlat.

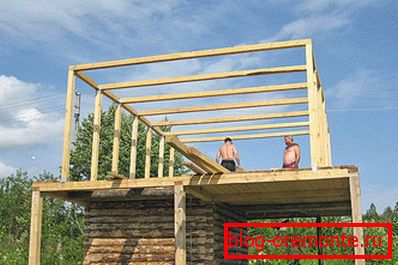

2. Précisément au centre de la poutre de plafond, marquez le point au-dessus duquel le joint de faîtage sera situé. En partant d'une distance égale dans telle direction et cette direction, les racks sont exposés. Ils doivent être placés verticalement, ils sont donc temporairement pris en charge par des entretoises.
3. Les racks sont reliés par des bouffées. Ce sont des barres fortes et directes qui se fixent sur des coins métalliques fiables. À la suite de ces actions doivent être obtenus sous la forme de la lettre "p".
4. Des chevrons suspendus sont installés, leur partie supérieure étant connectée au rack, en bas avec une plaque d'alimentation ou une poutre de plancher. Une rainure est découpée dans la jambe du chevron, elle est placée sur la jonction, puis serrée à l'aide d'une entretoise en métal.
5. Les chevrons suspendus renforcés avec des contrefiches. Ce sont des pieds angulaires de sous-traiteur qui empêchent les chevrons de se plier, transférant une partie de la charge au rack.
6. Au milieu de la bouffée, on note le point d’installation de la poupée, la suspension verticale sur le raccord de faîtage, qui porte son poids.
7. Les glissières sont installées. Ils sont reliés par une plaque métallique ou des boulons à rondelles.
8. La grand-mère s'attache à la crête, elle est tendue de sorte que le poids de la bouffée porte la crête du toit cassé.

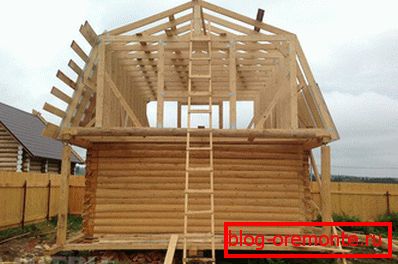

L'exécution des éléments ci-dessus forme une ferme de ferme. Les autres sont réglés de la même manière avec un pas de 60-120 cm.

Travaux d'étanchéité et de toiture

Lorsque l’auto-installation du système de fermes d’un toit de grenier brisé est terminée, il est nécessaire d’organiser son étanchéité. Cela nécessite un film ou une membrane d'imperméabilisation, qui est généralement fabriqué sous la forme d'un rouleau.

• La première bande de film est placée sur la partie inférieure des chevrons et sécurisée avec une contre-caisse. Le chevauchement entre les bandes doit être d’au moins 10-15 cm.
• Ensuite, le lattage du panneau non revêtu est ajusté directement avec un pas calculé en fonction de la largeur du matériau de couverture. Si un toit est posé, par exemple en onduline ou en shinglas, il est nécessaire de créer un revêtement continu de feuilles de contreplaqué résistant à l'humidité.
• Si la caisse est prête, vous pouvez procéder à la pose du matériau de toiture. Commencez à le monter, en partant de l’avant-toit jusqu’au faîte, en demandant un chevauchement de 10-15 cm.
• D'en haut, la jonction des feuilles de toiture est fermée par un panneau de faîtage.

Les fixations sont sélectionnées en fonction du type de matériau. Pour les carreaux, on utilise des vis autotaraudeuses galvanisées à têtes en caoutchouc qui, lors du processus de torsion, sont déformées de manière à imperméabiliser le trou.

Pour accélérer le processus, vous pouvez utiliser un tournevis. Shinglas ou onduline fix ongles 100 mm de long. Une fois les travaux de toiture terminés, les pignons et les porte-à-faux du toit en mansard sont brisés.

En résumé, nous pouvons dire qu'un toit de grenier cassé aidera à agrandir la surface de la maison de vos propres mains. Vous pouvez le construire de vos propres mains, mais cela nécessitera des compétences et des coûts spéciaux qui seront sans aucun doute rentables.
