Tuyau d'égouttement pour toits plats - appareil et

Le principal ennemi de tout toit est l’eau, dont l’action destructrice entraîne une réduction de la durée de vie du matériau de couverture, des fuites. Les toits à double pente, à croupe et même à simple pente ont quelque chose à opposer aux eaux de fonte et dégelées. Celles-ci sont leurs pentes, grâce à la pente de laquelle l'humidité, qui ne s'attarde pas sur le toit, glisse vers le bas. Les toits plats sont moins protégés, les flaques d'eau s'accumulent sur une surface plane et n'ont pas le temps de sécher.

La stase de l'eau détruit méthodiquement la couche d'imperméabilisation. De plus, la poussière déposée par le vent s'y accumule, formant un substrat marécageux. Plantez des graines emprisonnées dans ce "sol", faites-les germer et détruisez les racines du gâteau. Pour éviter de prolonger leur durée de vie, les toits plats sont équipés d’un système de drainage qui draine l’eau de sa surface dans les égouts pluviaux.

Système de drainage de toit plat

Système de drainage de toit plat — совокупность элементов, осуществляющих сбор, перенос и выброс воды, оказавшейся на поверхности кровли в результате выпадения осадков или таяния снега. Водосток с крыши оборудуют следующих видов:

1. Non organisé. Cela réside dans le fait que l'eau glisse juste des pentes abruptes. Cette méthode de drainage automatique est utilisée dans les maisons privées avec des toits en pente, mais ne convient pas aux structures avec un toit plat.

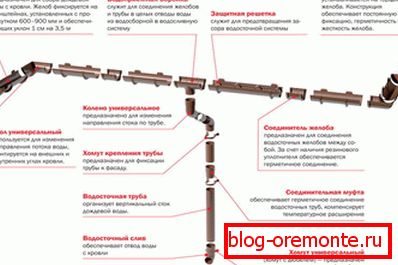

2. Extérieur Se compose de fixe sur le quai à vent ou les chevrons gouttières et tuyaux de drainage. Par gravité en raison de la pente du toit, l'eau est évacuée des pentes et drainée dans un drain ou une douche. Le drain externe est utilisé pour évacuer l'eau d'un toit plat d'une petite zone, en particulier pour les structures économiques.
3. Intérieur. Une caractéristique du drain interne est qu'il est posé à l'intérieur de la tourte de toiture. Il est conçu pour répondre aux spécificités d'un toit plat.

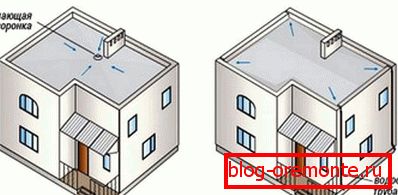

Toit plat à drain interne

Toit plat à drain interne размещают не снаружи, а под слоями гидроизоляции, утеплителя. Он состоит из:

• Entonnoirs de gouttières installés sur la surface du toit, dans des endroits bas, construits avec un razuklonke. Fonction d'entonnoir - collecte et filtration de la fonte et de l'eau de pluie tombant sur le toit.
• Tuyaux d'évacuation horizontaux, qui sont installés sous une couche d'imperméabilisation et d'isolation sous une pente, si le drainage par gravité est installé ou sans pente, si le vide est appliqué.
• Les tuyaux d'évacuation verticaux qui recueillent l'eau s'écoulent des tuyaux horizontaux et se déversent dans les égouts pluviaux.

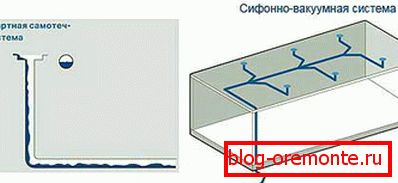

Selon la méthode de circulation de l'eau dans le système de drainage est le type de gravité et de vide. Le principe de fonctionnement de la purge à vide est que la précipitation remplit complètement les tuyaux, créant une colonne d’eau, lorsqu’elle descend, l’air monte d’abord, créant ainsi un environnement sous vide, puis entraîne l’eau hors de l’entonnoir, comme pour l’aspiration. Dans les zones de fortes averses, les couvreurs expérimentés recommandent d'installer un système d'aspiration capable de traiter rapidement un grand volume d'eau et même de s'auto-nettoyer en raison de son passage rapide dans les tuyaux.

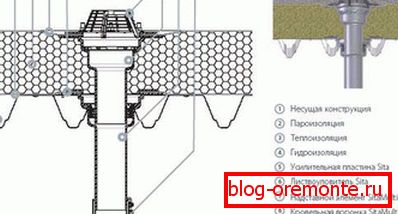

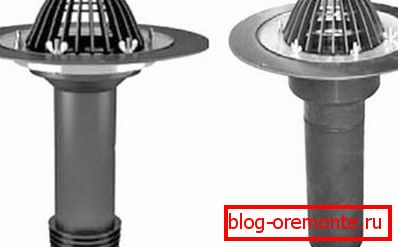

La conception de l'entonnoir de drainage

Le drain sur un toit plat rencontre la collecte et la réception de l'eau accumulée à la surface. Il consiste en:

• La partie inférieure, qui est montée à la base d’un toit plat.
• Joint, reliant hermétiquement les parties supérieure et inférieure de l’entonnoir de drainage.
• La partie supérieure, passant dans l'épaisseur de l'isolation et de l'imperméabilisation.
• La grille de protection, située au-dessus de la surface du toit, protège l'entonnoir de drainage des gros débris et de l'encrassement.

L’étanchéité des connexions entre les éléments du tuyau de vidange - une condition préalable au bon fonctionnement du système de drainage. Lors de l'examen d'un toit plat après la détection d'une fuite dans 70% des cas, le problème était la pénétration d'eau entre les joints des parties de l'entonnoir.

Types de tuyaux de drainage

Les tuyaux de drainage sur le toit peuvent être en métal galvanisé, en cuivre ou en chlorure de polyvinyle. Les copies de galvanisé utilisent plus souvent que d'autres, grâce au prix abordable. Les entonnoirs en cuivre, en raison du coût transcendantal, n’ont pas gagné en popularité, d’autant plus qu’ils ne sont pas combinés à tous les matériaux de couverture. Les produits en chlorure de polyvinyle sont excellents pour le montage sur des carreaux souples, shinglas, unduline.

Dans les magasins spécialisés, il existe les types d'entonnoirs de drainage suivants:

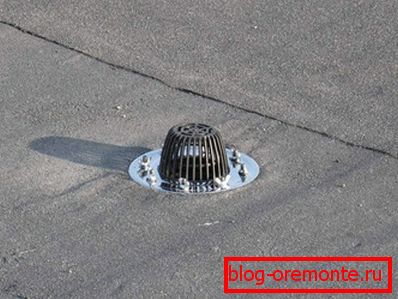

1. Kolpakovye. Comprenez bien que devant votre entonnoir kolpakovaya, aidera le treillis protecteur, ressemblant à un capuchon ou à un verre, dominant la surface du toit. Il ne traite pas seulement les grands débits d'eau, il les filtre également des grandes impuretés, empêchant ainsi le drain de se boucher.

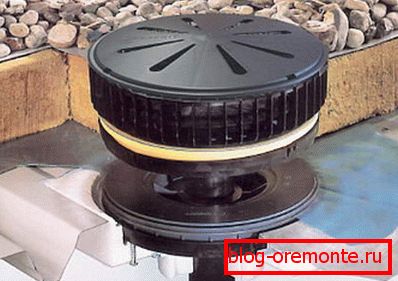

2. Plat. L’entonnoir, installé au niveau de la surface du toit, est monté sur des toits plats opérés, couverts de tuiles ou d’asphalte.

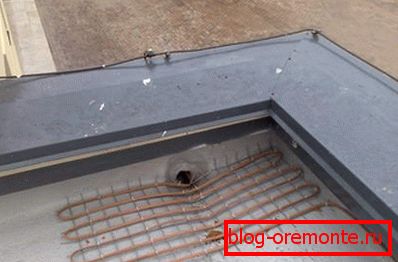

3. Chauffé. Un tel entonnoir est chauffé par un câble thermique installé dans celui-ci, chauffant la neige, empêchant la formation d'une croûte de glace empêchant le drainage.



4. Avec libération verticale ou horizontale.

Règles d'installation des tuyaux de drainage

Etablissant des tuyaux de drainage, les couvreurs professionnels adhèrent aux principes suivants:

• Placez les cratères dans des endroits situés sous le niveau principal du toit. La pente entre la base et l’entonnoir doit être d’au moins 2 degrés et à une distance de 50 cm pour atteindre 5 degrés. Pente définie lorsque les plaques d'isolation Razuklonke, argile expansée ou en béton.
• Les entonnoirs de drainage des eaux sont répartis uniformément sur la surface d'un toit plat à raison de 1 pièce par 25 mètres de longueur.
• Indépendamment de la surface du toit, le nombre minimum d’entonnoirs de drainage est de deux. Comme dans le cas d'encrassement ou lors de fortes pluies, le second assurera un entonnoir en panne ou ne supportant pas un grand volume d'eau.
• La plus petite distance autorisée entre le drain des entonnoirs est de 50 cm et du bord du toit de 1 m.

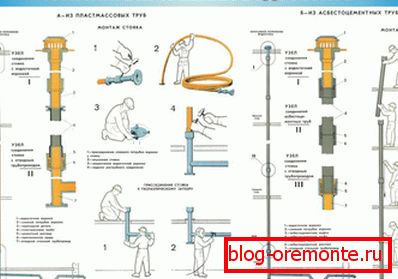

Procédure d'installation

Installez les entonnoirs de drainage sur un toit plat comme suit:

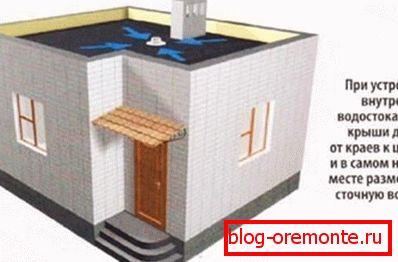

1. La surface du toit est divisée en formes géométriques d'égale superficie, organisant une pente vers le centre en remplissant de la claydite, de l'isolant ou en coulant du béton. Dans ce cas, la partie inférieure de l'entonnoir est installée à la base du toit, en le connectant à un tuyau d'évacuation horizontal.





2. Après la pose de l'isolant et l'étanchéité, raccorder la partie supérieure de l'entonnoir au fond à l'aide du joint torique.
3. Un tablier en plastique, situé sur la partie supérieure de l'entonnoir, est placé entre les couches supérieure et inférieure du matériau de toiture et fixé à l'aide d'un tablier à base de bitume soudé.



4. Ensuite, couvrez le gâteau de toiture avec du mastic ou du bitume pour le toit et établissez une grille de protection.
5. Ils vérifient l'étanchéité des joints et l'efficacité du drain avec un simple contrôle: à une distance de 2 m de l'entonnoir, un seau d'eau est jeté et observé à quelle vitesse et s'il tombe dans le drain.

Le système de drainage, y compris les entonnoirs, doit être périodiquement inspecté et nettoyé afin que des précipitations imprévues n'entraînent pas l'effondrement du toit. Un drain bien organisé non seulement prolongera la durée de vie du toit, mais deviendra également une source d'eau pour l'irrigation, si vous êtes soucieux de la conservation des ressources naturelles.
