Tuyau sandwich pour la cheminée - comment installer ses

S'il vous semble que l'installation de la cheminée ne concerne que les heureux propriétaires des foyers, il est fort probable que vous envisagiez de vous procurer une maison privée. Les propriétaires expérimentés savent que cet élément du système de chauffage est également nécessaire pour les chaudières à gaz, à l'aide desquelles la maison est chauffée, ainsi que pour l'organisation de l'alimentation en eau chaude, pour les cuisinières au bain.

Et quel russe n'aime pas un bon bain? Chaque dispositif générateur de chaleur nécessite un tuyau pour la sortie d'un mélange de gaz composé d'air et de produits de combustion de la pièce à l'atmosphère. Pour effectuer ce travail, des fourneaux expérimentés recommandent des cheminées en sandwich, et ce qu'elles sont, comment l'installation est effectuée de leurs propres mains, et l'article d'aujourd'hui vous expliquera comment passer à travers le toit.

Construction de tuyaux en sandwich

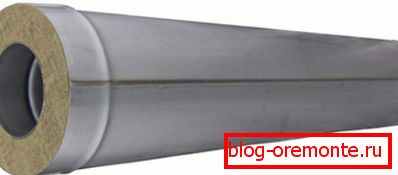

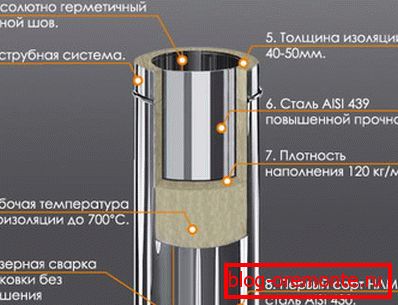

Tout ce qui concerne les équipements de chauffage est associé aux risques d’incendie, en particulier dans les maisons en bois. Les statistiques indiquent que plus de la moitié des incendies se produisent parce que les propriétaires ont mal installé la cheminée avec leurs propres mains. Pour faciliter cette tâche et protéger la maison du feu, utilisez un tuyau en sandwich pour la cheminée. À première vue, ils ressemblent à des produits en acier inoxydable ordinaires, mais ils possèdent en fait une structure à trois couches:

1. Contour intérieur. Le cylindre de section ronde en acier inoxydable de durabilité accrue d'au moins 1 mm d'épaisseur avec addition de zinc ou de molybdène. Le tube intérieur est fabriqué à partir d'une feuille de métal, par soudage pour obtenir un joint étanche. En raison de ses propriétés anti-corrosion élevées, l'acier allié n'endommage pas les interactions avec l'eau.
2. Couche d'isolation. Une couche isolante remplit deux fonctions importantes entre les circuits interne et externe: elle «bloque» la chaleur à l'intérieur du tuyau, l'empêchant de chauffer les matériaux environnants et ne permettant pas à la fumée de refroidir lorsqu'elle passe à travers le tuyau, de sorte que la suie ne se dépose pas sur ses parois. Les matériaux à base de fibres présentant une résistance au feu de classe supérieure avec une température de fonctionnement jusqu’à 700 degrés, par exemple la laine minérale à base de basalte, sont utilisés comme isolants thermiques. La couche isolante entre les circuits est de 40 à 60 mm et la densité d'isolant est de 12o kg par mètre cube.
3. Enveloppe extérieure. L'enveloppe extérieure du tuyau sandwich, fabriquée en acier inoxydable ou en un autre type de métal. La soudure du boîtier est réalisée à l'aide d'une soudure au laser, qui n'endommage pas la couche galvanique d'acier inoxydable et la protège de la corrosion. Le coût des tuyaux en laiton et en cuivre augmente considérablement le coût de la pose de la cheminée, et l'installation est justifiée par un aspect spectaculaire.

Éléments supplémentaires d'une cheminée à double circuit

Les tuyaux sandwich sont composés d’éléments supplémentaires: sections droites, sorties, tés. Le diamètre des produits dépend du fabricant. Vous devez donc acheter toutes les pièces de la cheminée d'une entreprise qui conviennent parfaitement.

Avantages des tuyaux en sandwich

Les cheminées à sandwich par rapport à l'acier inoxydable conventionnel coûtent plus cher pour un propriétaire, mais leur coût augmente en raison de la sécurité et de la fiabilité accrues d'un tel système, en particulier si l'installation est réalisée à la main. Leurs avantages incluent:

• Excellente isolation. La couche d'isolation thermique interne protège les éléments environnants du système de fermes en feu et conserve la chaleur à l'intérieur du tuyau. Le tuyau sandwich est idéal pour l’installation de cheminées extérieures ne traversant pas le toit. Dans la plupart des régions de Russie, leur installation n’est possible que si le tuyau est isolé de ses propres mains ou en production.
• Pas de condensation. Dans les tuyaux classiques, en raison de la différence de température interne et externe, il se forme à l'intérieur du condensat qui se dépose sur les cheminées et finit par détruire la cheminée. En raison de l'isolation thermique, les tuyaux sandwich ne transmettent pas la fumée de la vapeur au liquide.
• Entretien facile. Dans les tuyaux en sandwich, la fumée qui passe de la chambre de combustion à l'atmosphère ne refroidit pas et, par conséquent, les dépôts de suie ne se forment pas sur les murs, contrairement aux tuyaux à contour unique en acier inoxydable. De ce fait, la cheminée, même si son diamètre n'est pas grand, ne nécessite pas de nettoyage fréquent.
• Légèreté Ayant des qualités réfractaires presque égales, le sandwich de cheminée pèse plusieurs fois moins que la brique; son installation ne nécessite donc pas de renforcement de la fondation.
• Esthétique Comparé à un tuyau à contour unique en acier allié, isolé thermiquement de votre propre main, le tuyau sandwich a l'air plus soigné et plus présentable.
• Installation facile. Grâce au montage à bride ou à baïonnette, un tuyau en sandwich peut être facilement assemblé avec vos propres mains et une cheminée passe dans le toit.

Pour calculer la cheminée de vos propres mains, il est nécessaire d'indiquer à l'appareil de chauffage l'indication de la puissance et de la taille de l'entrée, à partir de ces données, déterminer le diamètre du tuyau requis pour fournir la poussée.

Principes d'installation d'une cheminée en sandwich

Pour utiliser l'appareil de chauffage sans crainte d'incendie, d'empoisonnement au monoxyde de carbone, il est nécessaire de poser la cheminée, conformément aux règles de la sécurité incendie et aux codes du bâtiment:

1. Aux endroits où le passage de la cheminée à travers le plafond, les murs ou le toit est requis, l'installation d'une isolation thermique supplémentaire est requise au moyen d'un conduit en acier ou d'un tuyau de dérivation.
2. Ne connectez pas le tuyau en sandwich directement à l'entrée de l'appareil de chauffage. Il est recommandé d'utiliser un tuyau en sandwich sur les sections extérieures de la cheminée lorsqu'un passage à travers un mur ou un toit est déjà terminé.
3. Endroits où le passage de la cheminée à proximité immédiate des murs est protégé par des feuilles de matériau réfractaire, tel que l’amiante.
4. Si l'installation est faite à la main, assurez-vous que la longueur des sections horizontales qui affectent négativement la force de poussée ne dépasse pas 100 cm.
5. Le diamètre du tuyau sandwich en acier sur toute la longueur ne doit pas être inférieur au tuyau d’entrée du réchauffeur.
6. La cheminée en acier doit être assemblée de ses propres mains afin que les joints ne tombent pas sur le passage du tuyau à travers le toit.
7. Pour que le passage à travers le toit tombe dans l’espace entre les éléments du système de fermes, des courbes sont utilisées. Les tuyaux sandwich ont des pièces de déviation avec un angle de 45 degrés. Si un virage de 90 degrés est requis, deux branches sont nécessaires.
8. Le diamètre de tous les éléments de la cheminée doit être le même pour ne laisser aucun espace dans les joints. Des colliers en acier et un mastic ignifuge sont utilisés pour sceller le joint.
9. Dans la partie inférieure de la cheminée, il effectue l'installation d'une révision, porte ou vitre, à travers laquelle l'état de la cheminée est contrôlé.

L’installation du contour interne de la conduite s’effectue «par condensat», c’est-à-dire que chaque élément suivant est inséré dans le précédent. Et l'enveloppe extérieure est reliée «par le condensat», au contraire, en mettant le segment supérieur sur le segment inférieur.

Séquence d'installation

L'installation de la cheminée est tout à fait possible de le faire vous-même, si vous disposez des outils et du matériel nécessaires, pour vous conformer à une technologie simple. Avant l'installation, préparez l'endroit où le passage de la cheminée traverse le plafond et le toit. Pour ce faire, faites un trou dont la taille vous permettra de retirer librement le tuyau. Le passage est protégé des surchauffes du contact avec le tuyau à l'aide d'une boîte de passage en métal ou en amiante. Le premier segment à un contour est connecté au tuyau de branchement du dispositif de chauffage, en serrant le boîtier. Ensuite, installez les éléments suivants de la cheminée.

L'installation des tés, des coudes et des coudes est réalisée à l'aide d'étriers fixés aux murs tous les 2 m. La cheminée est placée sur le toit à une distance de 50 à 150 cm du point le plus élevé et sa hauteur doit dépasser au moins 0,5 m. Installation de cheminée с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.
