Ferme-porte: options de conception et exigences pour eux

Les portes qui ont un arrêt ou des portes battantes nécessitent souvent une fermeture contrôlée. Ceci est important non seulement dans les cas où un grand flux de personnes les traverse, mais également dans les cas de forts courants d'air. Un dispositif appelé suiveur de porte peut fournir le contrôle de la fermeture de la bande.

Dans notre pays, ces appareils sont fabriqués conformément à la norme P 56177, développée en 2014 avec la participation du premier fabricant mondial de systèmes de portes et fenêtres: la société allemande GEZE. Vous et moi ne pouvons qu'espérer que, par exemple, la porte "Diplomat" de Serbie se rapproche légèrement de la qualité et du design des produits du fabricant national.

Signes de classification

Le premier signe sur lequel le ferme-porte est classé est son objectif. Au contraire, il en va de même pour tous les appareils: la fermeture. Mais les portes elles-mêmes, ainsi que les options d'installation sur celles-ci, sont différentes. Vous en apprendrez plus sur quels critères ils sont classés.

Séparation par but

Il existe cinq types d'appareils:

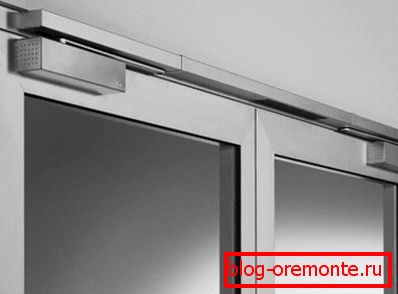

• Option de frais généraux (DN) - installé dans le vestibule supérieur de la porte battante.
• Dispositif de mortaise (DV) - est également conçu pour les portes battantes et s’installe au sommet.
• Dispositif pour installation dans le sol (DP): installation inférieure sur les portes avec un porche.
• Le plus proche pour portes de type pendulaire (DM).
• Appareils équipés de fonctions supplémentaires - le plus souvent, il est mort, mais il peut y avoir une dépréciation lors de l'ouverture. Brièvement désigné par les lettres DF.

Comment est déterminée la classe

Il existe également une division en classes, qui dépend de la largeur et du poids maximum de la toile. Après avoir examiné le tableau ci-dessous, vous apprendrez à choisir le bon ferme-porte.

C'est la deuxième caractéristique de classification:

• Il existe des classes I, II et III reflétant le degré de fiabilité de l'appareil. C'est le troisième signe par lequel différents types de ferme-porte sont classés.
• Le quatrième signe indique si des fermetures peuvent être utilisées pour les portes coupe-feu. 0- ne peut pas; 1- can.

• Le cinquième attribut de classification correspond aux conditions dans lesquelles l’appareil peut être utilisé. Il n'y a que deux options: H - conditions normales, à des températures de -15 + 40 degrés; La lettre M désigne les fermetures résistantes au gel pour les portes pouvant fonctionner à des températures inférieures à -15 degrés.

Le dernier, sixième signe sont les trois classes qui déterminent la résistance à la corrosion de l'appareil. Les appareils les plus résistants à l’humidité appartiennent à la classe I, la classe III étant la plus basse. Le prix de l'appareil dépend non seulement du matériau de fabrication et de la complexité de la solution de conception, mais également de la classe du ferme-porte.

Marquage et complétude

Le marquage du dispositif de fermeture doit refléter les 6 caractéristiques de la classification. Il code le nom, la classe, le numéro et la désignation de lettre du type et du type de produit, ainsi que le numéro de la norme pour laquelle il a été conçu.

Обратите внимание! Например, марка ДПДФ 310Н2 означает, что это напольный доводчик с функцией дохлопа; для дверей шириной 95 cm и весом 60кг; первой категории безотказности; не может ставиться на противопожарные двери; должен эксплуатироваться только в нормальных условиях; имеет среднюю коррозийную устойчивость. Автодоводчики дверей импортного производства, помечаются ещё и двумя дополнительными буквами СЕ.

Ce marquage, ainsi que la date de fabrication et la marque du fabricant, doivent être apposés non seulement sur le renfort, mais également sur les pièces qui le composent. La marque est généralement placée sur la face avant du produit, comme on peut le voir sur la photo ci-dessus.

En règle générale, le marquage est placé au dos du boîtier, mais si le ferme-porte est à mortaise, sa marque peut être lue en retirant le panneau de protection.

Le produit doit être joint non seulement aux instructions d’utilisation et de maintenance du périphérique, mais également au gabarit complet que vous voyez ci-dessus. En l’utilisant, le dispositif de fermeture peut être installé par n’importe qui. Pour plus de clarté, nous vous proposons de visionner la vidéo: "Installer le ferme-porte".

Designs for closers et leurs exigences

L’une des principales exigences de GOST en matière de fermeture est l’utilisation de matériaux et de revêtements résistant à la corrosion dans leur production. C'est pourquoi, pour la fabrication de tels dispositifs, on a utilisé de l'acier de qualité et calibré, ainsi que des alliages de zinc, d'aluminium, de cuivre-zinc et d'alumine-zinc.

Si l'appareil est overhead

Bien que la structure du dispositif de ferme-porte puisse être différente, tous les modèles doivent répondre à des exigences générales.

• Tout d'abord, ils devraient fournir l'ouverture de la toile au moins 90 degrés. Si la porte est un pendule - dans chaque direction. La durée de fermeture de la porte, ouverte à angle droit, devrait être comprise entre deux et cinq secondes.
• Indépendamment de l'angle d'ouverture de la porte, qui est déterminé par sa classe, le plus proche doit fermer le vantail à au moins 70 degrés. S'il s'agit d'un ferme-porte magnétique, la fermeture finale se produit en raison des propriétés d'attraction de l'aimant. Dans un autre mode de réalisation, il peut s'agir d'un dispositif du type DF, équipé d'une fonction dohlop.
• Le produit peut être considéré comme de la qualité lorsqu'il est possible d'ajuster la position de la toile par rapport à la boîte ou à la ceinture adjacente de manière à ce que la différence ne dépasse pas 1 degré. De plus, la toile doit être solidement fixée dans des positions extrêmes: à la fois fermée et ouverte.

Exigences relatives aux fermetures intégrées

Toutes les fermetures de type DV et DP doivent être équipées d'une fonction d'amortissement d'ouverture. En d'autres termes, l'appareil doit le ralentir jusqu'à atteindre la position d'ouverture extrême.

• Si nous gardons à l'esprit la grande ouverture à 90 degrés. la toile, le segment du chemin lors de la fermeture jusqu'à la marque des 65 degrés., est une zone de retard. Un dispositif de qualité doit permettre le passage de cette zone pendant au moins 20 secondes.
• Cette propriété du plus proche s'appelle la fonction de ralentissement de la fermeture du Web. Les exigences de la norme s'appliquent également au temps nécessaire pour annuler manuellement le délai de fermeture. Cet indicateur ne doit pas dépasser 15,3 kgf / m.
• Les réglages maximum et minimum du ferme-porte en fonction de la force de fermeture doivent répondre à toutes les exigences de la norme, y compris celles communes à tous les types d'appareils. Quant aux mécanismes spécifiquement intégrés, ils devraient également permettre une fermeture accélérée au stade final. C'est-à-dire que la fonction dohlop pour les systèmes de fermeture intégrés est requise.

Tous les régulateurs au moyen desquels des fonctions supplémentaires sont contrôlées sont cachés dans le boîtier de l'instrument et activés par un outil spécial. La conception de tout rapprochement - et notamment en particulier, devrait permettre un accès sans entrave au mécanisme, sans qu'il soit nécessaire de le démonter.

Le boîtier de l'appareil, quel que soit son type, doit être scellé et exclure toute possibilité de fuite de fluide assurant le fonctionnement du mécanisme.

Caractéristiques de construction des fermetures

Pour ouvrir le vantail de la porte, il doit être influencé par une certaine force. Une partie de celle-ci lors de l'ouverture et lors de la fermeture - le plein effort prend la relève.

Le plus souvent, il s'accumule au moyen d'un ressort comprimé lors de l'ouverture de la porte. Desserrée, elle déplace simplement la toile dans sa position de fermeture d'origine.

• Le plus souvent, les fermetures des portes battantes sont installées en haut. Le fait est que la version intégrée ne peut être installée que lors de la préparation du revêtement de sol ou de sa réparation. Dans la très grande majorité des cas, les ferme-portes de type DN ont un design à ressort. En plus du ressort, ils ont un engrenage avec un piston d'engrenage, grâce à laquelle il se déplace.

• Avec le piston est relié à une extrémité du levier plus proche, qui reçoit la force à travers le ressort. Se déplaçant en arc de cercle, il ouvre ou ferme la porte en douceur. Bien que ce soit l’option la plus populaire, elle n’est pas la meilleure aujourd’hui.
• Les options d'entraînement à cames sont apparues beaucoup plus tard et les experts les considèrent comme les plus optimales. La partie principale d'un tel ferme-porte est la cam. Il est situé entre l'ouverture et les pistons de frein et communique avec les éléments adjacents au moyen de rouleaux.
• Il ne manque pas non plus de ressort: lors de l’ouverture de la bande, le piston agit à travers la came. Lors de la fermeture, le ressort se redresse et le piston de frein est activé, ce qui empêche la porte de claquer avec force. Dans ce cas, le piston d’ouverture monte dans sa position initiale.

Faites attention! Les fermetures à came ont un degré de contrôle beaucoup plus élevé sur la fermeture de la bande, ce qui peut en outre être réglé. Leurs boîtiers sont plus compacts, ce qui représente une qualité particulièrement précieuse pour les périphériques intégrés. Comme ils n’ont pas de levier de commande, les appareils de type DV se distinguent par un couple élevé.

Le bon fonctionnement d’un tel ferme-porte est assuré par l’installation d’un rouleau de fermeture motorisé. Pour une porte tournante, il est placé au milieu de l’ouverture, pour une porte battante - contre le mur.

Nous notons seulement que tous les modèles du ferme-porte ne peuvent pas être positionnés au centre de l'ouverture. Si nous parlons de la différence fondamentale dans la conception des dispositifs pour l’installation au sommet et au sol, l’essentiel est essentiellement la présence ou non d’un levier.

Conclusion

Из всего вышесказанного, любому человеку понятно, что перед тем, как выбрать доводчик для дверей, необходимо в первую очередь обратить внимание на ширину и вес полотна. По классификационной таблице, максимальная ширина составляет 1,6 м, а вес 160 kg.

Dans les cas où ces chiffres sont dépassés, il n'y a qu'un moyen de sortir: installer deux dispositifs de fermeture sur la porte. Il est souhaitable de sélectionner au moins une classe plus proche que nécessaire des clotures - et la vidéo de cet article vous aidera dans cette tâche.
