Ferme-porte - type d'appareil, sélection, installation

Personne n'aime claquer la porte, mais celle-ci doit être fermée hermétiquement pour éviter que la chaleur ne sorte de la pièce. Pour un processus silencieux, un ferme-porte est installé.

De telles conceptions remplacent l'installation de ressorts de porte, ce qui provoque beaucoup de bruit en fermant les portes. Types de périphériques, leurs caractéristiques et les méthodes d'installation

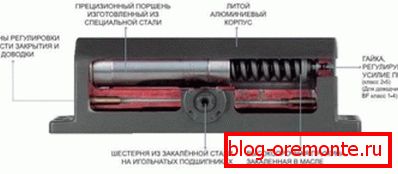

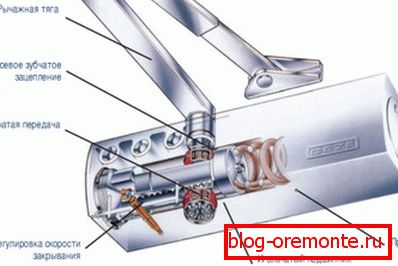

Dispositif et principe de fonctionnement des ferme-portes

L'élément de travail principal de tout ferme-porte est un ressort de haute résistance qui pénètre dans le cylindre de la porte vers le ferme-porte. Lors de l'ouverture de la porte, il compresse, accumule de l'énergie et, une fois relâché, ramène la porte à son état initial fermé.

Pour la fermeture en douceur de l'ouverture dans le ferme-porte, il existe un amortisseur d'huile. Le système de vannes intégré facilite la circulation de l'huile lors de l'ouverture et de la fermeture des portes d'une chambre à l'autre.

Avec leur aide, la vitesse de circulation de l'huile, et donc la vitesse de fermeture des portes, est régulée. La régularité nécessaire du processus donne la viscosité du fluide d’amortissement, elle contribue à la fermeture silencieuse de la porte.

La conception du ferme-porte peut comporter un ou plusieurs amortisseurs, ce qui ne modifie pas l'essence de l'appareil. Le ressort de travail dans différents produits est entraîné par son mécanisme, qui détermine le type de ferme-porte.

Selon la conception lors de l'installation des obturateurs de portes, plusieurs problèmes peuvent être résolus:

• Ajustez la vitesse de fermeture dans deux plages - avec accélération lorsque les portes sont fermées.
• Protégez la toile des obstacles.
• Sécurisez les portes après les avoir ouvertes.

Types d'appareils

Les types de ferme-portes sont classés par lieu, qui peut être:

• Top. Installé en haut du vantail de la porte. Type de lecteur différent:

1. manivelle, dans la conception utilisée printemps ressort et le piston hydraulique, qui sont situés dans des compartiments séparés Ce sont des dispositifs assez simples qui ne permettent pas de contrôler le mouvement de la porte ou d’autres modifications. En demande de portes lourdes;
2. entaillé. C'est la conception la plus courante, consistant en un engrenage qui engrène avec le piston et le déplace le long de l'axe lorsque la porte est déchirée. Lorsqu'il est ouvert, le ferme-porte se déplace en arc de cercle. La partie du levier, vissée au corps de l'appareil, est perpendiculaire à l'engrenage dont l'axe se déplace verticalement à travers le corps du ferme-porte. Les dents de l'engrenage s'engagent avec les dents du piston. En se déplaçant le long de l'axe, l'engrenage déplace le piston en position horizontale en serrant le ressort. L'énergie est accumulée de la même manière. Fermer la porte détend le ressort, qui appuie sur le piston dans le sens opposé, tourne, le pignon envoie un levier pour déplacer la structure de la porte, fermant la porte;
3. avec une tige coulissante. Ce n'est pas la version la plus réussie de la conception, dans laquelle il n'y a pas d'épaule pour transmettre une force importante, ce qui conduit à un fonctionnement peu fiable du mécanisme;
4. arbre à cames La came, ayant l'aspect d'un cœur symétrique ou asymétrique, sert également d'axe. Lorsque la porte est ouverte, l'élément comprime uniformément le ressort avec le piston d'ouverture. Lors de la fermeture, le ressort se dilate, le piston d'ouverture se déplace dans le sens opposé, ramenant la came dans sa position d'origine, la porte ralentit avec le piston de frein.

• Ferme-porte. Situé à l'étage. L'installation d'un ferme-porte de ce type doit être envisagée pendant la phase de construction. Le poids de la porte maintient l'axe inférieur qui se déplace dans la direction d'un autre axe de rotation.

Le design du ferme-porte est utilisé pour des portes pesant jusqu'à 300 kg.

• RAMS. Cette conception est intégrée au cadre ou au cadre de la porte et son principe de fonctionnement est identique à celui des ferme-planchers. Dans ce cas, la porte pèse sur le support intégré au sol. La rotation de l'axe du ferme-porte est transmise au vantail par un levier intégré à la porte par le haut. Lorsque la porte est ouverte à l'aide d'un levier, l'axe en forme de cœur tourne. En fonction de la direction lors de l'ouverture de la porte, il commence à exercer une pression sur l'un des rouleaux, qui comprime les deux ressorts. Lorsque vous fermez la porte, tout le processus va dans la direction opposée.

Selon la conception du produit sont divisés en:

• Linéaire. Dans un tel rapprochement, il n'y a pas de genou ni de détails pour la configuration du produit.
• Genou. La conception a un «genou», une feuille qui sort quand elle bouge. Ce sont les dispositifs les plus fiables et les plus simples parmi les mécanismes à levier. Il y a deux façons de monter:

1. le boîtier du mécanisme d'entraînement est monté sur le battant de la porte et le dispositif à levier est monté sur le boîtier;
2. Option de montage possible et inversée.

Classification des mécanismes

Pour se familiariser avec les ferme-portes existants fabriqués en Russie, il est nécessaire d'étudier GOST 5091-78. Les principaux critères de sélection du ferme-porte sont les caractéristiques techniques ou les efforts déployés par une personne lors de la fermeture de la porte.

Selon GOST 5091-78, tous les ferme-portes sont répartis en 7 classes:

• EN1. Utilisé pour les guêtres de 750 millimètres de largeur et pesant jusqu'à 20 kg.
• EN2. L'appareil idéal pour les chiffons d'une largeur de 850 mm et pesant jusqu'à 40 kg.
• EN3. Dispositifs pour largeur de guillotine 950 millimètres, pesant jusqu'à 60 kg.
• EN4. Conçu pour les toiles d'une largeur de 1,1 mètre et pesant jusqu'à 80 kg.
• EN5. Monté sur la largeur de la guillotine de 1,25 mètre, pesant jusqu'à 100 kg.
• EN6. Les adaptations de cette classe sont conçues pour des portes larges de 1,4 mètre et pesant jusqu'à 120 kg
• EN7. De tels mécanismes conviennent parfaitement aux toiles de 1,6 mètre de large, pesant jusqu'à 160 kg.

GOST 5091-78 indique la force à appliquer lors de la fermeture de la porte, mesurée en Nm (Newtonometers). La société "Door Closer" dans son certificat pour les produits manufacturés, indique les efforts en Nm. Dans ce cas, les modèles de mécanismes peuvent être de la même classe et ajustables, avec la possibilité de personnaliser l'application de la force lors de l'ouverture des portes.

En outre, GOST 5091-78 fournit des indications sur les ferme-portes, en tenant compte de la plage de température de travail. Cela est dû au fait que l'huile utilisée pour lubrifier la structure change de viscosité sous l'influence de la température. Pour une utilisation en extérieur, il est recommandé d'installer des dispositifs résistants au froid, utilisant de l'huile à basse température et des glandes spéciales, qui sont contenus dans le certificat de produit.

GOST 5091-78 indique une autre caractéristique à prendre en compte lors du choix d'un ferme-porte pour la porte: la transmission du moment tournant.

Sélection de l'appareil

Astuce: Avant de choisir un ferme-porte, vous devez vous familiariser avec les normes qui définissent les efforts fournis par les ferme-porte lors de leur utilisation. Ils sont conformes aux normes européennes.

La grande capacité du plus proche correspond à sa classe supérieure.

Par exemple:

• Le produit de la classe la plus élevée est sélectionné pour être installé sur une porte blindée en métal.
• Le ferme-porte de la classe inférieure est installé sur un produit de porte légère.
• Les constructions de 3 à 5 grades sont utilisées pour de simples portes d’entrée installées dans des espaces intérieurs.

Lors de la sélection d'un dispositif de fermeture, les paramètres de la porte sont pris en compte, ainsi que les facteurs externes, par exemple:

• Lors du fonctionnement de la porte d'entrée souvent exposée à des vents latéraux, le vantail de la porte doit être équipé de produits haut de gamme, ce qui augmentera la durée de vie du ferme-porte.

Astuce: Si vous pouvez utiliser deux classes de produits différentes en fonction de la taille et du poids de la porte, privilégiez les éléments haut de gamme, qui offrent une plus grande marge de sécurité et, par conséquent, un fonctionnement plus long de l'appareil.

• Vous n'avez pas besoin de considérer uniquement le pouvoir lors du choix d'un produit. Cela n'indique pas toujours une charge lourde lorsqu'il est monté sur une porte. Si un tel ferme-porte est installé sur la porte en PVC, une charge supplémentaire sur les charnières sera créée, ce qui les fera s'user rapidement.
• Une porte en plastique avec des éléments puissants s’ouvre durement, cela créera un inconfort supplémentaire lors de l’utilisation de la porte.
• Lorsque vous choisissez un ferme-porte pour porte, sa résistance au gel doit être prise en compte. Certains modèles fonctionnent à des températures extrêmes, allant de (-45 ° C) à (+ 70 ° C).
• L'attention est attirée sur la vitesse de déplacement du système de porte. Par exemple, pour les structures de protection incendie, les dispositifs doivent avoir une vitesse de fermeture élevée et, lorsqu'ils sont utilisés dans une maison, la préférence est donnée à une fermeture lente, surtout s'il y a des enfants et des personnes âgées à la maison. Dans les lieux publics, il est préférable d’installer des dispositifs capables de freiner l’ouverture, afin d’empêcher le vantail de heurter le mur.

Pour que l'acheteur connaisse les possibilités supplémentaires d'un produit, le certificat sur la porte plus proche est offert Sa présence est une garantie que le produit acheté est de haute qualité.

Conseil: lorsque vous choisissez un appareil, vous devez vous informer sur le certificat. Cela donnera une plus grande confiance dans le fait que le périphérique sélectionné fonctionnera correctement pendant de nombreuses années.

Aperçu des ferme-portes populaires

Vous trouverez ci-dessous un aperçu des ferme-portes des fabricants étrangers les plus réputés de produits de haute qualité:

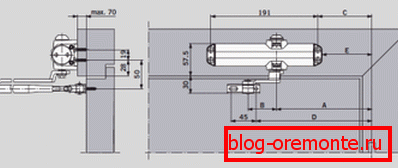

• Ferme-porte Dorma. C'est le mécanisme de la société allemande, dont la particularité est la présence d'une poussée glissante. Cette conception vous permet de cacher le genou du mécanisme de traction et de ne pas gâcher l'apparence de la porte.

• Ferme-porte DC-100. Il s'agit d'un dispositif mécano-hydraulique pour l'ouverture de portes pesant jusqu'à 100 kg. Il peut fonctionner dans la plage de températures de fonctionnement de (-35 ° C) à (+ 60 ° C), dispose de deux vitesses de mouvement.

• Ferme-porte 80 kg de la société Abloy. Son entreprise produit en Finlande. Poids maximum de la porte jusqu'à 80 kg. Le modèle dispose d'un mécanisme pratique pour ajuster le mécanisme. La conception a une vanne indépendante qui permet un mouvement en douceur de la porte.

• Ferme-plancher GEZE non visible et ferme de manière fiable les portes du pendule et avec emphase. Des systèmes sont disponibles pour les vannes lourdes et les conceptions à faible poids. Des ferme-portes peuvent être installés sur les portes coupe-feu et anti-fumée.

• Ferme-porte jusqu'à 30 kg. Le ferme-porte mécanique à ressort pour portes DS19 sert à la fermeture en douceur de structures pesant jusqu'à 30 kg. Ils se distinguent par une seule vitesse de déplacement de la porte, ajustement par une vis. Utilisé pour les portes d'une largeur maximale de 75 centimètres. Le prix du produit est le plus petit.

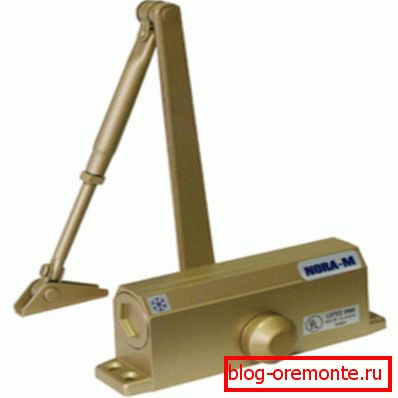

• Ferme-porte "NORA-M". Le nombre minimum de cycles d'ouverture et de fermeture de la porte est de 500 000 fois, la garantie sur tous les modèles est valable 5 ans. Dans la gamme de la marque, il existe des ferme-portes “NORA-M”, dont la caractéristique permet de fixer la toile en position ouverte. Pour fermer la porte, vous devez amener la toile à un angle de 90 °, puis elle commence à se fermer d'elle-même. Dans de tels modèles, il y a un ajustement de la vitesse de fermeture de la structure et de sa rapidité de survie.

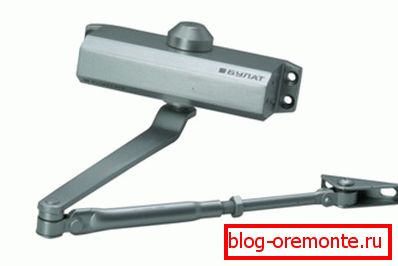

• Ferme-porte "Bulat", il est destiné à la fermeture automatique et en douceur d’une porte. Utilisé pour les structures en plastique, en bois et en métal des toiles. Fonctions des appareils: réglage de la vitesse de fermeture d'une porte, réglage de la vitesse de finition. La plage de température d'utilisation est comprise entre (-35 ° C) et (+ 50 ° C). Largeur maximale de la porte - 1,2 mètre.

• K-Dom ferme-porte. Assemble une entreprise de Corée du Sud. La conception a un levier standard. Sert à la fermeture en douceur des portes de type rame. Les instructions d'installation sont en russe, les glandes sont fabriquées en Allemagne, la tige a un diamètre élargi, l'huile spéciale rend la construction résistant au gel, peut fonctionner dans la plage de -45 ° C à 50 ° C

• Ferme-porte pour portes coulissantes. De tels dispositifs sont souvent utilisés dans des lieux d'utilisation massive: magasins, hôpitaux, bureaux. Les avantages et inconvénients du dispositif de telles structures sont indiqués dans le tableau:

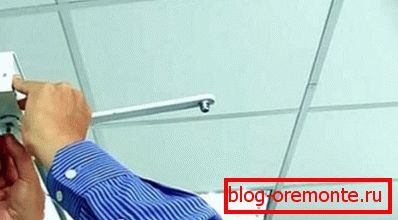

Mécanisme de montage

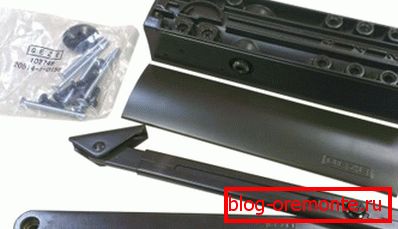

Lors de l'achat d'un produit qui sera installé sur la porte de vos propres mains, vous devez garder à l'esprit que le kit doit inclure:

• Plus près.
• La poussée des leviers.

• Matériel pour les attaches.

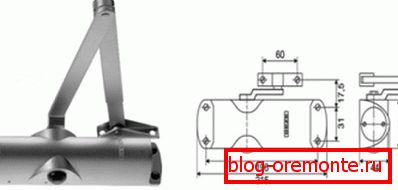

• Schéma ou dessins ferme-porte pour les structures de montage.

Les raccords peuvent être installés sur l'unité d'entrée: sur la boîte et sur la toile, en fonction de la structure de la porte.

L'installation est:

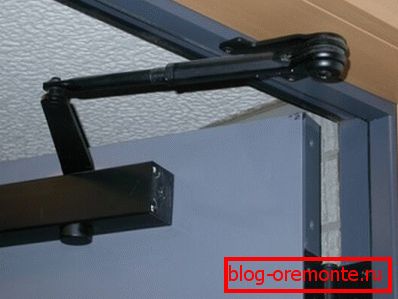

• Interne, comme sur la photo. C’est le moyen le plus courant d’installer des structures pour les portes extérieures, alors que le produit est monté dans l’entrée.

• En plein air

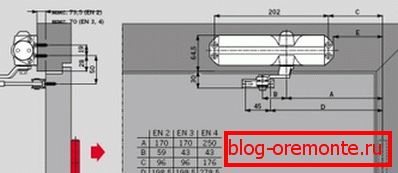

Le schéma d'installation complet inclus dans le kit vous permet d'installer un accessoire de haute qualité et d'éviter les erreurs lors de l'installation.

Pour cela:

• Le schéma d'installation est collé sur la porte.

• Les autres actions sont effectuées conformément aux instructions fournies par l'instruction:
• Le balisage est terminé.
• Trous percés.
• L'affaire est jointe.
• Poussée du levier monté.

Ce sont deux moitiés, interconnectées par des threads.

• Le levier est réglable en longueur, ce qui détermine l'angle d'ouverture de la porte, environ 90 °.
• Avec une installation correcte de tous les éléments structurels, le dispositif fonctionnera efficacement, sans panne.

Plus en détail l'installation de fermetures montre la vidéo dans cet article.

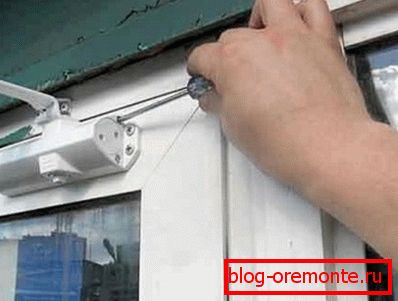

Réglage plus étroit

Un ajustement correct des éléments installés peut être effectué si vous utilisez les vis qui font partie de la conception pour son ajustement.

De nombreux modèles ont des vis spéciales situées sur le couvercle décoratif de leur boîtier. Sur certains, les vis sont situées sur le côté avant du boîtier et sont étiquetées 1 et 2. La vis 1 ajuste le changement dans l'angle d'ouverture de la porte, il peut atteindre 180 °. La vis 2 modifie la vitesse de fermeture du vantail.

Lors du réglage du ferme-porte:

• L'angle d'ouverture du vantail varie de 90 ° à 180 °.
• L'accélération de fermeture est ajustée en ajustant la vis 2.
• La porte s'ouvre à l'angle de travail et est libérée.
• La rotation de la vis 2 permet de régler le lissé du battant de porte au dernier 15 ° afin d’assurer sa fermeture fiable.
• Un effort considérable dans la mise en œuvre de l'ajustement n'en vaut pas la peine
• Après 1/4 de tour de vis, les portes se ferment avec un ralentissement notable.

Closer peut être utilisé pendant une longue période, si le réglage est effectué régulièrement. Il ne faut pas oublier que le fait de coller de manière forcée aux portes pour l'aération et le supporter avec différents objets peut entraîner une augmentation de la charge exercée sur les presse-étoupe et le piston le plus proche.

Cela entraînerait l'extrusion d'huile hors du corps et la sortie du ferme-porte en panne. Pour répondre à la question de savoir comment remplir correctement le ferme-porte, seul un spécialiste vous aidera. Chaque design a ses propres caractéristiques.

Prendre soin du ferme-porte

Pour maximiser la durée de vie du ferme-porte, vous devez maintenir l'intégrité de ce mécanisme et vérifier régulièrement l'état de ses composants principaux:

• Pour éviter les problèmes d’apparition de corrosion, les fragments de métal ordinaires doivent être traités et lubrifiés pour obtenir une surface lisse.
• Il est nécessaire d'ajuster périodiquement les réglages en fonction des paramètres de la porte.
• Vous ne pouvez rien mettre sous la porte ouverte.
• Vous ne pouvez pas tirer la porte "à", pour accélérer ce processus.
• Il est contre-indiqué d’aider la porte à se fermer en la tenant.

Qu'il s'agisse d'un ferme-porte intégré ou de tout autre type de celui-ci, son installation et son fonctionnement corrects vous permettront de contrôler le processus d'ouverture et de fermeture des portes. Cela empêchera la rupture du verre, et parfois la chute du mur de la maison lors de l'installation de portes métalliques.
