Installation de ferme-porte sur les parties extérieures et

Les fermetures sont des dispositifs permettant de fermer automatiquement la porte. Elles sont utilisées dans les bâtiments résidentiels et industriels qui effectuent leur travail sans se faire remarquer, avec une installation et un entretien appropriés.

Lors de l'installation à l'extérieur de la pièce, il convient de prendre en compte les conditions climatiques n'affectant pas les portes à l'intérieur de la pièce. Les systèmes de fermeture utilisés en interne sont généralement calculés pour un poids inférieur et des conditions de fonctionnement inoffensives. Comment installer le ferme-porte, invite l'article.

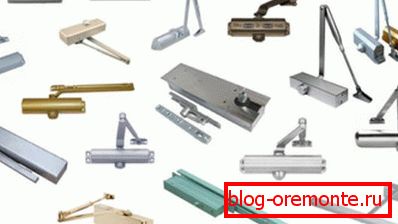

Types de ferme

Avant d'installer le ferme-porte, vous devez vous familiariser avec leurs variétés.

Les principaux types de structures selon la méthode d'installation sont présentées dans le tableau:

Type plus proche	Caractéristiques spéciales

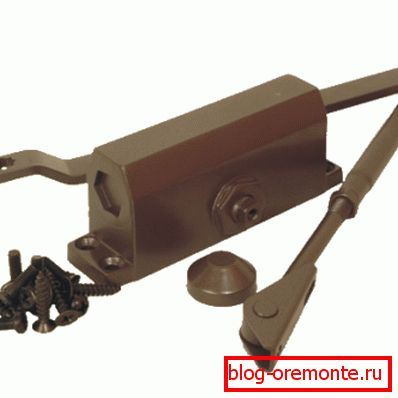

	L'appareil est monté sur le cadre de la porte.

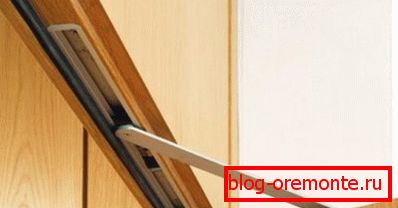

	Il est monté à l’avance lors de la réparation de la pièce. Sinon, une fois tous les travaux terminés, il vous sera impossible d'installer un ferme-porte de vos propres mains.
	C'est le type de produit le plus complexe qui nécessite une expérience suffisante pour être installé. Souvent, des instructions détaillées pour l’installation du ferme-porte sont jointes au produit. Avec son respect des problèmes sera moins.

Choix du ferme-porte

Astuce: Choisissez un mécanisme de conduite, en fonction de la taille et du poids de la porte.

Les principales règles pour choisir une structure sont les suivantes:

• Le poids du vantail est déterminé. Avec l'augmentation de la masse, la puissance de l'appareil augmente;
• Avec des toiles trop lourdes, il est possible d'installer des ferme-portes sur plusieurs portes, mais en respectant leur fonctionnement synchrone
• Le fonctionnement correct du mécanisme avec une largeur de feuille de porte supérieure à 1,6 mètre n'est pas garanti;
• Faites attention à la vitesse de claquement et de fermeture de la porte, qui est déterminée visuellement;
• Ouverture de freinage Cette fonction est nécessaire pour protéger la porte des dommages lorsqu'elle est frappée contre un mur.
• Porte verrouillée en position ouverte;
• Fermeture retardée. Cette fonctionnalité vous permet de passer facilement lorsque vous devez tenir la porte.

En combinant plusieurs fonctions dans le plus proche, le prix du produit augmente.

Options de montage du mécanisme

Selon la conception, différentes options de fixation des fermetures sont utilisées. Par exemple, des mécanismes à glissières coulissantes ou à leviers peuvent être fixés à l'intérieur et à l'extérieur de la structure de la porte dans la pièce.

Conseil: en raison de l’effet négatif des fluctuations de température, n’installez pas l’appareil à l’extérieur de la porte d’entrée.

La douceur de la course du levier est assurée par le ressort qui le contrôle, avec un écoulement variable de l'huile moteur dans une cavité, puis dans une autre. Par temps froid, l'huile acquiert une plus grande viscosité et devient plus dense, tandis que par temps chaud, elle devient liquide.

En raison des fluctuations de température, le réglage de l'appareil doit être effectué plus souvent que ne l'indiquent les fabricants. Cela entraînera une réduction des ressources de travail du système.

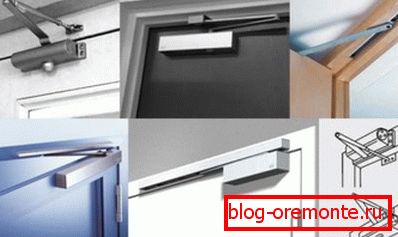

Dans ce cas, l’un des trois mécanismes de montage est sélectionné:

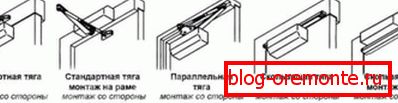

• Installation standard. La fixation du corps de travail principal est effectuée sur la toile. Le levier est attaché à la boîte de porte de linteau;
• Dans le schéma supérieur, le mécanisme est fixé sur le linteau ou la poutre supérieure de la boîte et le patin de levier est fixé au vantail de la porte;
• Semblable à la version standard, une disposition en parallèle est effectuée, mais le levier est fixé non pas perpendiculaire, mais parallèle à l'angle de montage.

Le schéma d’installation du ferme-porte dépend de l’option de positionnement de la charnière ou du sens de déplacement de la lame lorsqu’elle est ouverte / fermée. Lorsque vous ouvrez la porte "sur vous-même", l'installation du mécanisme est effectuée selon le schéma standard sur la toile, et le levier est fixé au caisson. L'option "à partir de lui-même" suggère le montage supérieur du plus près du linteau, et la fixation du levier est effectuée sur la toile.

Il existe également des cas non standard, par exemple, avec une hauteur insuffisante de l'ouverture de la porte. À partir d’une situation structurellement complexe, vous pouvez utiliser les plaques de montage et les angles.

Dans des cas similaires, le ferme-porte est installé selon un schéma parallèle de l'une des deux manières suivantes:

• le levier est attaché en parallèle, fixant son patin au support de montage, qui est fixé au boîtier
• le corps principal du mécanisme est fixé au caisson à l'aide d'une plaque de montage spéciale.

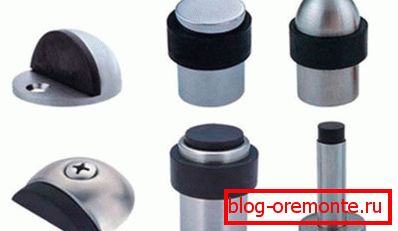

Astuce: Vous ne pouvez pas utiliser le ferme-porte comme limiteur d’ouverture de la porte Pour cela, il y a des arrêts de porte.

Schéma et règles de montage standard et supérieur

Les principales règles de montage des structures sont les suivantes:

• Le choix correct des modèles de fermetures, en tenant compte du poids et de la largeur de la porte existante. Pour le soulagement, vous pouvez utiliser la table standard européenne - EN 1154.
• Par exemple, pour une porte d'une largeur maximale de 75 cm et d'un poids maximal de 20 kg, il suffit d'utiliser un ferme-porte de classe EN-1, avec des paramètres de 85 cm et 40 kg, vous devez acheter l'EN-2.
•  La classe du mécanisme est indiquée dans la documentation technique. Pour une porte lourde, en l'absence du dispositif des paramètres nécessaires, vous pouvez installer deux ferme-porte, en répartissant uniformément la charge sur eux
• Assurez-vous que l'option du mécanisme sélectionné est disponible pour l'installation.
• Après l'installation, le ferme-porte ne reposera pas contre un mur ou un meuble;
• Le ferme-porte et le levier doivent être installés sur une surface plane.

Comment installer le ferme-porte correctement, la vidéo montre avec toutes les nuances.

L'algorithme de montage du ferme-porte supérieur est le suivant:

• Sélectionne l'emplacement d'installation du ferme-porte en tenant compte du sens de l'ouverture de la porte. Lors de l'ouverture de la porte "sur lui-même", le boîtier de l'appareil est monté dans la partie supérieure du vantail du côté de la charnière; "De moi-même" - le corps est attaché au cadre de la porte et le levier au vantail de la porte. Utilisant la même technologie, les dispositifs de fermeture de type fermé sont montés, quel que soit le type de poussée - canal ou levier;

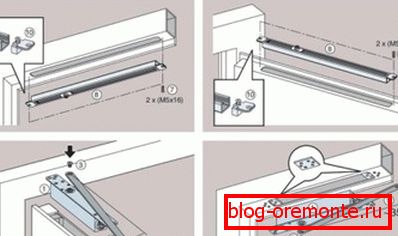

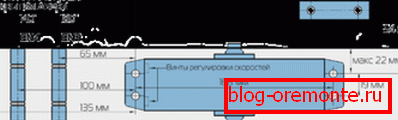

• Schéma de câblage joint à l'échelle 1: 1, au ferme-porte, au vantail et au montant de la porte. À travers le papier, les repères sont marqués du perçage. Le schéma doit être utilisé en fonction du type d'installation choisi;
• Percé dans la boîte et les trous de vantail du diamètre désiré. Dans la fabrication des portes en métal de faible épaisseur ou en profilé d’aluminium, vous devez utiliser des éléments spéciaux pour la fixation ou le bonki, qui empêchent le métal de se déformer à la place des pièces de fixation.
• Des vis à travers les trous percés fixent la structure de la carrosserie et le levier à patins ou le rail à lattes. La contrepartie du levier est fixée au corps du ferme-porte au moyen d'une vis;
• Marquez et mettez plus près;
• Genouillère réglable de sorte qu'il est orienté à 90? sur le plan du vantail de la porte, comme sur la photo;
• La force de fermeture de la porte est ajustée. En même temps, la porte s'ouvre, la vitesse de fermeture est estimée et elle est ajustée à la valeur requise à l'aide de vis de réglage.
• Vitesse de fermeture de porte réglable;

Lors du réglage de l'appareil en mode «dokhlop», vous devez régler clairement la force et la vitesse de fermeture des portes dans deux zones: de l'ordre de 180? jusqu'à 15? et à partir de 15 ans? à 0?. Dans la zone des buts, la vitesse et la force doivent être légèrement plus grandes pour que les portes claquent correctement, mais les différences de vitesse importantes doivent être évitées.

• Lors du réglage, il est impossible de dévisser fortement les vis pour éviter une dépressurisation du ferme-porte et des fuites d'huile pouvant entraîner une défaillance de l'appareil.

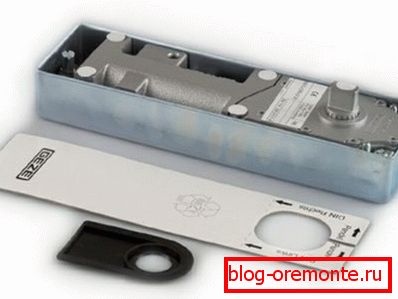

Procédure d'installation pour le ferme-plancher

Un ferme-porte extérieur fait vous-même pour ouvrir les portes avec porche droit et gauche et portes battantes.

La porte est suspendue à des charnières spéciales. Dans ce cas, le bas aura une double fonction: en tant que charnière de porte et levier, l’une de ses extrémités est reliée à l’arbre de sortie de l’appareil, l’autre est montée sur le vantail de la porte.

La procédure d'installation du ferme-porte comprend:

• Modèle de carton de balisage.
• Un creux est creusé sous la porte, du côté des charnières.
• Lors du marquage, le gabarit est positionné de manière à ce que l'axe du mécanisme soit en saillie sur une verticale et que le bord supérieur de l'évidement passe sous la boîte et la porte de 3 mm.
• Lors du marquage de la rainure pour une porte pendulaire, il est nécessaire de placer le gabarit parallèlement et symétriquement au vantail de la porte.
• La rainure du plancher de bois est creusée à une profondeur de 6 cm et il est nécessaire d’utiliser des cisailles électromécaniques
• Le boîtier plus proche est inséré dans la cavité. L'espace entre le caisson et les parois de l'évidement est rempli de mortier de ciment ou de ses substituts.
• Après la solidification de la solution, vous pouvez installer un système de fermeture.
• Le boîtier du ferme-porte est placé dans le boîtier et est pré-fixé à l'aide de vis.
• La boucle supérieure pour les portes est fixée. Un fil à plomb vertical passé dans son trou central doit indiquer, avec une pointe conique, le centre de l’arbre de sortie de la structure.
• Lors de la fixation de la charnière supérieure, il est possible de régler de petits écarts en déplaçant le ferme-porte à l'intérieur du boîtier de 10 mm.
• Pour déplacer le corps du ferme-porte, il est nécessaire de desserrer les vis situées du côté opposé aux vis situées près de l'arbre de sortie.
• Pour donner au corps la position souhaitée par rapport à la charnière supérieure, vérifiez son parallélisme avec le vantail de la porte. Pour ce réglage, quatre vis sont utilisées, deux de chaque côté du corps du ferme-porte. Après son installation finale, les vis de fixation sont serrées.
• Un plateau anti-poussière est placé sur l'arbre de sortie de la structure et le vantail est suspendu aux charnières.
• Vis définit la vitesse de fermeture souhaitée du vantail. En tournant la tête dans le sens des aiguilles d'une montre, la porte se ferme moins vite et contre elle, accélère.
• La housse de protection décorative est jointe.

Schéma d'installation personnalisé

Si la porte a des dimensions non standard ou un poids important, une installation non standard du ferme-porte est utilisée. Pour ce faire, installez des bandes de montage ou des angles supplémentaires. Leur conception dans chaque cas est développée sur place, en tenant compte de toutes les nuances.

Avec une installation non standard, vous pouvez utiliser les options suivantes:

• S'il est impossible de fixer le levier au cadre de la porte, un angle de montage supplémentaire est placé et les vis sont fixées dans un plan horizontal. Un levier est attaché au coin de l'intérieur;
• Sur le coin est placé le ferme-porte, qui est attaché à la pente supérieure de la boîte de porte, et le levier est fixé à la porte;
• La plaque de montage est montée sur la porte, qui dépasse du bord supérieur du panneau, et le ferme-porte est fixé à celle-ci. Un levier est attaché au cadre de la porte de la manière habituelle;
• La plaque de suspension est montée sur le cadre de la porte, sur lequel le ferme-porte est lui-même monté, et le levier est fixé au vantail de la porte;
• Le ferme-porte est fixé de manière standard et le levier est fixé à la plaque de montage.

Quel est le meilleur pour se rapprocher de la porte, son installation, montrée en détail dans la vidéo de cet article.

Voici une brève technologie pour installer un ferme-porte. Afin de prolonger la durée de vie de l'appareil, vous ne devez en aucun cas faire des efforts pour fermer, verrouiller ou presser les portes.

Après avoir installé le ferme-porte à l'extérieur de la porte, il est nécessaire de protéger la structure du contact direct avec les précipitations, afin de protéger l'huile du gel. Une installation correcte de la structure et le respect de règles simples en cours de fonctionnement garantiront une longue durée de vie du ferme-porte, quelle que soit sa conception.
