Installer un ferme-porte faites-le vous-même

Plus récemment, un ferme-porte installé sur la porte ne pouvait être vu que dans des institutions administratives et des établissements très respectables. Aujourd'hui, cela ne surprendra personne et un tel mécanisme est perçu par beaucoup comme quelque chose de quotidien - quelque chose que vous pouvez installer de vos propres mains et donc utiliser dans la maison.

Quel est ce dispositif, quelles sont les options de vente et comment installer un ferme-porte? Nous essaierons de répondre à ces questions de manière aussi détaillée que possible et, en guise de support visuel, nous suggérons de regarder la vidéo dans cet article.

Variétés de fermetures

Le principe de fonctionnement du premier ferme-porte, développé à la fin du IXe siècle par l'Américain Blount, reposait sur un mécanisme à manivelle à piston et n'était monté que dans la partie supérieure de l'arbre de la porte.

  • Ce mécanisme, bien que quelque peu obsolète, est toujours produit par la plupart des fabricants. La raison en est sa simplicité, sa fiabilité de fonctionnement et, bien sûr, son prix raisonnable. Naturellement, pendant plus d'un siècle d'histoire des ferme-portes, il y a eu des ingénieurs qui ont créé des appareils avec des principes de fonctionnement complètement différents.
Ferme-porte: installation dans la version de sol

  • Il s'agit par exemple de mécanismes à arbre à cames et à tige coulissante; avec engrenage; avec des éléments électromagnétiques et hydrauliques. Grâce aux nouvelles idées, l’installation du ferme-porte peut désormais être réalisée non seulement sur le contour supérieur de la toile.

Les dispositifs modernes de fermeture des portes peuvent être intégrés au sol ou au cadre et, en général, dans toutes les positions. En conséquence, les options d'installation des ferme-portes dépendent de leurs caractéristiques de conception, sur lesquelles nous nous attarderons plus en détail.

Modèles pour montage supérieur

Pour qu'une porte battante ou pendulaire s'ouvre, un certain effort doit être transféré sur sa toile: une personne la pousse vers l'avant ou la tire vers elle. Lorsque le ferme-porte est installé sur la porte, l'effort est difficile. La force d'impact est accumulée par un ressort de compression situé dans la cavité interne de l'appareil.

  • Desserré, il ramène la toile à sa position initiale, c'est-à-dire qu'il règle la fermeture de la porte. Malgré le fait qu'il existe une certaine variété d'options, l'installation des ferme-portes dans la grande majorité des cas se fait par le haut. L’exception est peut-être constituée de portes à pendule en verre, où les mécanismes de fermeture sont généralement intégrés au sol.
Options d'installation pour ferme-porte
  • Le mécanisme du ferme-porte que vous voyez sur la photo est basé sur un entraînement composé d’un piston et d’un engrenage qui le déplace. Ces modèles sont assez simples et abordables. Lorsque la porte est ouverte, le levier reliant la bande au ferme-porte se déplace en arc de cercle. Il n'est pas simplement vissé au corps - son épaule est reliée à l'engrenage, dont l'axe est confondu avec celui de l'appareil.
  • Rotation des dents d'engrenage avec un piston, qui transmet la force à travers le ressort au levier relié au vantail de la porte Pendant longtemps, personne ne s'est plaint de ces appareils. Mais au fil du temps, il s’est avéré que cette option n’était pas la meilleure pour le processus de la force.
Dispositif interne du plus proche posé
  • C'est arrivé avec l'avènement des mécanismes à cames et tige coulissante. Aujourd'hui, une telle solution technique peut être considérée comme la plus optimale. L’installation du ferme-porte de type à came peut être réalisée à la fois en option au sol et par le haut. La principale différence structurelle de ces dispositifs est la came, située entre deux pistons: ouverture et freinage.
  • Entre eux, ils s'accouplent à travers les rouleaux. Lorsque la porte est ouverte, le piston d'ouverture s'ouvre et la came serre le ressort uniformément. Lorsqu'il commence à se redresser, le piston d'ouverture devient sa position de départ et le frein maintient la porte, l'empêchant de se fermer brutalement.

Comparés aux ferme-portes à came, les mécanismes à piston hydraulique et à engrenage semblent obsolètes, car ils ne contrôlent pas suffisamment le rideau de la porte ou ne le régulent pas. Trop de hauteur ne peut pas être attribuée au nombre de leurs mérites.

Autres types de fermetures

Il est clair que la technologie d'installation des ferme-portes dépend de leur variété constructive. Seulement toutes les options ne peuvent pas être montées aussi facilement par vous-même, comme c'est le cas avec les dispositifs d'installation supérieurs.

Donc:

  • Par exemple, en ce qui concerne les ferme-planchers, la question de leur choix n’est résolue qu’au stade de la conception de la pièce - ou de sa refonte majeure, lorsque les portes sont également démantelées (voir la section «Retrait des portes intérieures: comment bien faire les choses») et le revêtement de sol. Et en général: il n’est même pas question de savoir comment installer une porte plus près du sol par vous-même. Habituellement, cela est fait par les spécialistes de la société qui vous a vendu la porte.

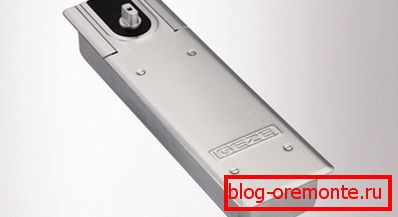

Plus près pour l'installation au sol
  • Tous les ferme-planchers fonctionnent sur ce principe. Le support inférieur d'une porte est en même temps un axe du plus proche. Lors de l'ouverture du vantail, il agit sur le rouleau situé à l'intérieur de l'appareil et le met en mouvement. Le rouleau est situé entre les bandes reliées au piston hydraulique, sur la tige sur laquelle est monté le ressort. Le scénario suivant est connu: le ressort est desserré - la porte se ferme.
  • Le synchronisme d'un tel dispositif est assuré par un rouleau à fermeture motorisée. Comme il n'y a pas de levier dans le ferme-plancher, le couple est beaucoup plus puissant. Sur les portes à pendule, un tel dispositif peut être installé non pas près du mur, mais aussi au centre de l'ouverture. Dans ce cas, vous pouvez franchir la porte des deux côtés - mais tous les modèles de ferme-porte ne conviennent pas pour cela.

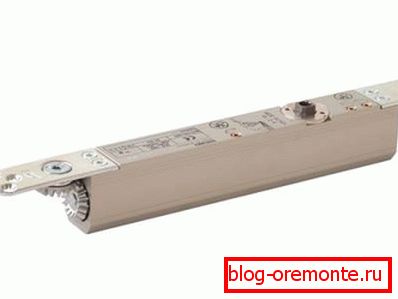

Ferme-porte à mortaise à installer dans le battant ou la boîte

Les appareils conçus pour être installés dans l'encadrement de la porte fonctionnent sur le même principe que le sol, mais ils présentent néanmoins une petite différence structurelle. C'est le même levier notoire, qui est absent dans la version au sol du plus proche.

Comment choisir et installer un ferme-porte

La norme actuelle stipule que les fermetures doivent être sélectionnées en fonction des dimensions et du poids des vantaux de porte (voir les paramètres des portes intérieures - ce que vous devez savoir à leur sujet), car c'est en fonction de ces caractéristiques qu'ils sont classés. Au total, il existe sept classes pour les portes d’une largeur inférieure ou égale à 750 mm (classe 1) et de toiles d’une largeur de 1600 mm (classe 7).

  • Dans le même temps, le poids de la toile ne doit pas dépasser 160 kg. Deux portes plus proches peuvent être installées sur une porte plus lourde, ce qui répartira uniformément la charge. Dans le cas où la hauteur de la porte dépasse 2,5 m et que celle-ci est installée dans un endroit où il y a des courants d'air, les fabricants recommandent de choisir une classe plus proche, une ou deux.
  • À quelle classe appartient tel ou tel modèle, vous pouvez apprendre du passeport du produit. À propos, sa présence est une exigence obligatoire de GOST pour l’exhaustivité de l’appareil. Les instructions d'installation doivent également être jointes au ferme-porte. Toute la documentation doit être imprimée dans la langue du pays du consommateur - faites attention à cela lors de l'achat.
Différentes façons de positionner le ferme-porte

Lors de l'installation du type de périphérique overhead, vous devez vous concentrer sur la direction de l'ouverture du canevas. Si la porte est ouverte dans la pièce, le ferme-porte est placé en haut de la toile, du côté des charnières.

Lors de l'ouverture dans le sens de la sortie de la pièce (de soi-même), le corps de l'appareil est fixé au boîtier et le levier au panneau de porte. Le principe de fonctionnement du ferme-porte, la technologie d'installation n'affecte pas.

Les nuances du montage

Examinons de plus près la technologie d'installation du plus proche et gardons à l'esprit l'option de facturation. En règle générale, l’appareil se trouve dans une boîte en carton démontée: boîtier, bras de levier, toutes les fixations nécessaires et gabarit de montage.

  • Pour faire le travail dont vous aurez besoin: un tournevis, un tournevis, une mèche de 3 mm, une clé à pipe de 10 mm et un ruban à mesurer. Si le ferme-porte est monté sur une porte de rue, dans tous les cas, il est préférable de le placer à l'intérieur. S'il y a des charnières de porte au même endroit, le corps du ferme-porte est fixé à l'ouvrant et au levier sur le cadre.
  • Le schéma de montage du kit est réalisé par le fabricant à l’échelle réelle 1: 1. Il montre exactement comment positionner l'appareil. La ligne rouge sur le modèle représente la ligne du porche: au-dessous, il y a une toile, au-dessus, un cadre. Si l'installation ne se fait pas du côté de la toile où se trouvent les charnières, il suffit de retourner le gabarit pour que le corps du ferme-porte soit sur la toile et la traction sur le cadre.
Schéma d'installation ferme-porte: gabarit de montage

Faites attention! Après avoir attaché le schéma à la porte, sur le site d'installation du ferme-porte, vous devrez le marquer avec un poinçon sur le papier, puis percer des trous pour la fixation. Il convient de noter que pour les codeurs de classe 2 et plus, le marquage est effectué par des marques noires. Au total, vous devez définir six trous: 4 pour le corps et 2 pour le levier.

  • Le plus souvent, deux dispositifs de fixation sont fournis avec le dispositif: un pour le métal et l'autre pour les portes en PVC et en bois. L'option de montage correcte est également reflétée dans le schéma. Tout d'abord, la partie de support du levier est installée, puis le corps du ferme-porte, puis la poussée est fixée à l'aide d'un boulon. Pour serrer ce boulon, vous aurez besoin d'une clé à molette.

Enfin, vous devez décider si vous souhaitez ajuster la vitesse de fermeture finale de la porte. Pour cela, il y a des vannes spéciales sur le plus proche. Informations sur les fonctions de chacun d'eux, vous pouvez apprendre du passeport du produit. Après ajustement, il reste à installer le couvercle de l'instrument et le fixer avec un capuchon.
