La fondation sous la porte: faites-la vous-même

Gates - face! Votre garage, parcelle, territoire personnel. Ils devraient être beaux et confortables à utiliser. Fiable, moderne, fonctionnel et sans danger.

Et ne jamais être nié. Les portails coulissants répondent déjà à toutes les exigences nécessaires, car leur technologie de production a beaucoup évolué. Suppression de tous les problèmes et erreurs de conception.

Вот и вы – тоже их купили, и хотите поставить. С чего начать? Нужно устроить fondation pour la porte, иначе после установки они сразу «лягут».

L'installation du portail est projetée à partir de la base pour les roulements à rouleaux. Lors de l'installation et de l'installation de portes coulissantes ou de barrières, le point principal - conception de haute qualité, dessiné sur la porte est un motif de fondation rétractable - et, en fait, un dispositif de fondation en béton, de préférence avec armature. Dans le même temps, la fondation devrait être étroitement liée à la structure porteuse à laquelle tous les autres éléments seront ensuite attachés.

• 1 Performance la plus simple

• 1.1 Ajout d'exécution

Performance la plus simple

Faites attention! Un exemple est donné pour un cas spécifique, qui peut ne pas convenir à toutes les situations. Cependant, le cas est typique, il est donc sujet à considération universelle. Prenons la version classique "utilisateur" des fondations pour portails coulissants, pour laquelle il existe un algorithme pour l'appareil, les matériaux les plus simples, un minimum de travail et un prix avantageux.

Ce sera un canal en acier, monté dans une base en béton armé.

Imaginez un processus sous une forme simplifiée pour ne plus avoir peur de la technologie:

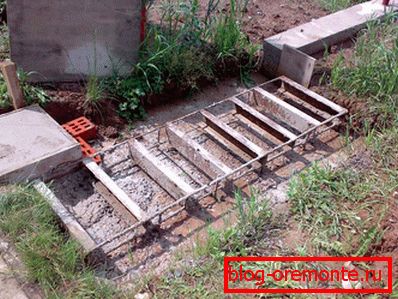

1. Du côté de la future ouverture de la porte, où se trouvera la soi-disant «zone de recul», une petite tranchée se dégage près de la clôture. Les paramètres sont déterminés par votre conception, elle aura environ un mètre de profondeur et environ 40 cm de largeur. Calculez la longueur de la tranchée sur la "queue" de la structure, c'est-à-dire que sur le contrepoids, elle représente environ 40 à 50% de la largeur totale de votre portail.
2. Un canal en acier massif d'une largeur de 16-20 cm est mesuré en longueur, scié à la taille de la tranchée. Du bas à l'élément obtenu, plusieurs armaturines ou barres d'acier de 8-12 mm de diamètre sont brassées. Cela garantira la «fermeté» de la base, car le ferraillage sera fermement intégré au béton.
3. La structure finie est immergée dans une tranchée ouverte, alors qu’il doit être nivelé à l’horizon (strictement!) au niveau de la construction. Sinon, le fonctionnement du mécanisme posera problème. Il sera problématique de placer une base relativement lourde de vos propres mains. Par conséquent, vous devez solliciter le soutien d'un voisin ou d'un membre de votre famille. Utilisez des briques ou des pierres pour entourer les structures de dessous. Gardez à l'esprit que le canal avec son étagère supérieure, sur laquelle les roulements à rouleaux vont conduire, doit affleurer la surface de la route dans l'ouverture elle-même, que ce soit de l'asphalte, du carrelage, etc.
4. Fosse ou tranchée avec niveau de canal fixe, remplir de béton environ un centimètre au-dessous du sommet du canal.

Ajout de performance

Cette conception suppose la présence de piliers de clôture complétés, auxquels la porte sera attachée avec le mécanisme.

Si vous n'avez pas encore installé les piliers, il est judicieux d'envisager l'option lorsque les fondations vissées des portes coulissantes sont installées, puis les mêmes piliers vissés peuvent devenir des éléments importants et déterminants. Toutefois, les fondations en bandes seront néanmoins préférables, même en même temps que l’installation de poteaux de clôture.

Astuce! Certains artisans amateurs, en plus des piliers déjà établis, en font un supplémentaire, supplémentaire. Et puis ils attachent la conception du support supérieur, qui avec des rouleaux. Cela peut être considéré comme rationnel dans deux cas: lorsque vos supports existants de la clôture sont très fragiles ou lorsque les portes sont très massives et nécessitent un renforcement supplémentaire. Et pour l’avenir, il est bon que, dans un proche avenir, il soit prévu de changer la clôture avec les poteaux.

Pour toutes les autres situations, il n’est pas nécessaire de mettre des postes supplémentaires, c’est un gaspillage d’argent et de force. Ceci est une complication d'installation et une grave détérioration de l'esthétique de l'apparence.

Composante technique

La technologie de traitement pour presque toutes les méthodes de construction de la base de la porte peut être intégrée dans un algorithme typique:

1. Détermination des dimensions des composants.
2. Tranchée ou fosse de marquage.
3. Dragage.
4. Préparation des composants en taille.
5. Renforcement et installation de pièces et d’éléments incorporés.
6. Verser réellement les fondations, c'est-à-dire le bétonnage.

Conditions de conformité de charge

Faites attention! Assurez-vous de porter une attention particulière à la fiabilité de la fixation des raccords au canal de l'hypothèque. Les barres de renforcement que vous entrez dans la fondation en béton lieront le massif et le principal canal porteur. Ces informations vous donneront toutes les instructions nécessaires pour installer des structures porteuses - les éléments incorporés doivent être correctement fixés au lieu de l’intégration!

Lors de la préparation et de l’installation, tenez compte du fait que, lors de l’ouverture maximale des portes sur un canal d’hypothèque, la charge augmente autant que possible. Le bord doit donc être bien installé et sécurisé. Il en va de même pour les charges lors de la fermeture presque complète des vannes. Почти – потому что сила до того как кольцевой ролик зафиксируется в ловушке, будет самой большой, а при его спокойном положении в ловушке – минимальной. Для полного понимания действия сил при попадании ролика в ловушку нужно посмотреть соответствующие фото или vidéo.

Et même mieux - aller à l'université et passer la mécanique théorique. Par conséquent, il est utile de croire les experts et de renforcer au maximum ces chantiers de construction.

La charge la plus importante pendant le fonctionnement du portail tombera sur le lit inférieur du canal, c'est-à-dire sur la base. Des efforts similaires seront également déployés au point de fixation du canal à la fondation en béton. Dans certains cas particuliers, lors de l'ouverture d'une grande guillotine, le rouleau de déchargement n'entre pas en contact avec la surface du support et s'élève sous l'action d'une masse inégalement répartie de la structure.

Ensuite, toute la puissance est concentrée sur le canal porteur. Dans cet état, la structure est chargée ponctuellement, les efforts locaux sont déterminés par le matériau du vantail et la longueur des portails coulissants (largeur de l'ouverture). (Voir aussi Gateway - comment choisir)

Pourquoi de telles caractéristiques techniques? Pour le choix des matériaux:

• Le fil, par exemple, sous forme de barres de renforcement ne fonctionnera pas si son diamètre est inférieur à 8 mm;
• En tant que matériaux de base pour la masse de béton, nous utilisons le mortier prêt à l'emploi en béton M350, acheté sur une base de production;
• Ou, pour l'auto-mélange - la marque de ciment Portland n'est pas inférieure à M500;
• Et du hard rock, de préférence du rock, pour la charge. Les gravats de granit sont excellents, ils peuvent être achetés librement par les cheminots lors du démantèlement ou de la réparation des voies ferrées. Seulement ils le vendent sale, parce que pour eux ce matériel est secondaire. Vous aurez besoin de lui faire un "bain", c'est-à-dire, rincer avec beaucoup d'eau.

Pour encore plus de compréhension: la désignation (marquage) de béton ou de ciment est un indicateur de la résistance à la compression par centimètre carré. Les gravats de granit ou les graviers en tant que charge donnent encore au béton des taux de résistance au gel élevés, ce qui sera très nécessaire pour une fondation ouverte sous des portes coulissantes.

Après tout, ce n’est pas le fondement de la maison, qui est isolée et imperméabilisée et, d’en haut, elle est «pressée» par un bâtiment résidentiel chaleureux. La fondation en béton sous le portail est constamment ouverte et exposée à de basses températures. La faible résistance au gel assurera votre écaillage après la première opération hivernale.

Pourquoi toujours besoin d'une haute résistance au gel? Parce que dans notre climat joyeux, les fondations seront «trempées» de fond en comble, l’eau n’a aucune importance à ce qu’elle soit en béton. La base, saturée d'humidité automnale, avec des températures moins hivernales sera séparée de l'intérieur - pour cela, et une résistance élevée pour résister aux forces internes.

Il est nécessaire de choisir un ciment avec un nombre élevé F sur l’étiquetage, car «F» est l’indicateur de résistance au gel. Et un critère de sélection supplémentaire - l'indicateur W, indiquant la résistance à l'eau du ciment durci. Bien entendu, plus le F et le W sont élevés, meilleur sera le matériau qui nous conviendra.
