Portes gost: désignations et marquages

Les portes, ainsi que tous les autres produits, ainsi que les matériaux de construction, sont fabriqués dans le strict respect des normes approuvées par l'État. Selon la version de leur exécution et leur objectif, il existe des documents régissant la production des portes intérieures, et il existe un GOST: portes intérieures.

Combien y a-t-il de telles normes et quelle attention y est-il spécialement portée? Après avoir visionné la vidéo dans cet article, ainsi que lu le contenu de l'article lui-même, vous obtiendrez de nombreuses informations utiles sur ce sujet.

Portes en bois standard

Le document principal sur la base duquel les portes en bois et ses dérivés sont fabriqués pour être installés à l'intérieur de bâtiments publics et résidentiels est le numéro de référence 6629-88 (voir GOST - La qualité des portes en bois GOST). Nous notons immédiatement que dans la fabrication de portes insonorisées, d'évacuation ou de toute autre porte à des fins spéciales, vous ne devez pas vous en fier.

Ce document ne contient pas non plus de recommandations pour la fabrication de blocs de porte fabriqués à partir de races précieuses, car ils n'appartiennent pas à la catégorie des produits typiques. Les blocs de porte pour l'installation interne sont divisés en plusieurs types.

Pour plus de clarté, nous allons présenter chacune d’elles sous forme de tableau:

Type de porte et son apparence	Symbole et explication
	Tapez "G". Cette variante des portes s’installe à l’intérieur des bâtiments: elles peuvent comporter une ou deux toiles, avec une grille de remplissage. Options d'exécution telles que: avec une boîte et sans celle-ci; avec un seuil et sans lui; avec des assiettes et sans eux.
	Tapez "O". Portes intérieures avec insertions de verre. C'est la seule différence par rapport à la version précédente. Options pour le même.
	Tapez "K". La photo montre les soi-disant portes à pendule, dont les portes ne prétendent pas mais se balancent. Ils sont également intérieurs, mais diffèrent des types de "G" et "O" dans l'exécution et le principe de fonctionnement. Ils sont toujours dvuhpolnye, avec une boîte, sans naplav et aussi sans seuil. La présence ou l'absence de plaques est à la discrétion du fabricant.
	Tapez "U". Cette catégorie comprend les portes renforcées. Ils sont installés à l'intérieur de bâtiments, à l'entrée d'une pièce isolée - par exemple: dans un appartement. Ils sont toujours odnopolnye, sans surfaçage et sans plaques. Les tissus de ces portes ont nécessairement un remplissage solide. Il est vrai de décider si une telle porte aura une boîte ou non, est fourni au fabricant. A propos: selon GOST, les demi-boucles supérieures doivent être installées sur les portes fabriquées sans boîtes La demi-boucle inférieure doit être emballée et incluse dans le kit de produit.

Donc:

• La norme régit la fabrication de portes de toutes sortes, selon des tailles clairement spécifiées. Le marquage des portes selon GOST doit refléter la hauteur et la largeur de l'ouverture à laquelle ce produit est destiné. Par exemple: DK 24-19 signifie: porte battante, hauteur 24dm (2.4m), largeur 19dm (1.9m) en tenant compte de l'épaisseur de la boîte
• Les doubles portes du type "O" et "G" peuvent avoir des toiles de largeur inégale. Les lettres “P” (droite) ou “L” (gauche) sont également ajoutées au marquage de la même porte. La lettre additionnelle «P» signifie que la porte a un seuil - par exemple: DG 24-15PP.
• En ce qui concerne non pas les marquages, mais les images graphiques des portes dans les dessins des bâtiments conçus, elles sont réalisées conformément à la norme 21 * 201-2011. Le paragraphe 4.7 contient un tableau contenant des exemples d’images graphiques de portes que les concepteurs doivent respecter. Ce tableau est donné ci-dessous.

La fabrication de tous les types de portes doit être effectuée conformément aux dessins d'exécution présentés dans la présente norme, et uniquement conformément aux dimensions du cadre approuvé. De plus, une petite excursion sur la technologie sera offerte à votre attention - elle peut être utile pour ceux qui veulent faire une porte en bois avec leurs propres mains.

Porte assemblée

Structurellement, les vantaux de porte sont subdivisés en structures de châssis composées de sangles et de panneaux et de panneaux de protection. Il est plus difficile de fabriquer une porte à cadre, la consommation de matériau est plus élevée et il doit être de haute qualité. Par conséquent, le prix de la porte avec cette conception est plus élevé.

En gros, le cœur de la porte du panneau est constitué du même cadre, mais avec un remplissage interne et une doublure en matériau meilleur marché: contreplaqué ou panneau de fibres de bois de 3 à 5 mm d'épaisseur. Ces portes sont moins chères, mais au détriment de leur structure creuse et de leur matériau de remplissage, elles ont des propriétés d’isolation phonique plus élevées.

Voici un ensemble d'opérations technologiques dans la fabrication de portes à panneaux:

• montage du cadre et son remplissage
• couper des pièces en regard
• collage des boucliers et traitement de leurs extrémités autour du périmètre
• Installation de plaques ou de schémas pour le verre
• Faire une boîte sous la toile
• Garniture de porte décorative

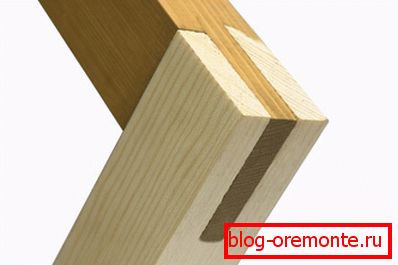

Pour faire une porte vitrée, deux cadres sont faits de barres avec la même section. Les détails du cadre de la porte se connectent dans les coins de la pointe ou des clips spéciaux. Remplir le cadre peut être très différent: lattes, rembourrées à distance ou complètement, MDF, contreplaqué. Si le remplissage est solide, l'ordre d'assemblage de la porte sera le suivant.

Donc:

• Sur un côté du cadre fini, une doublure est appliquée, collée autour du périmètre avec de la colle, puis fixée avec de petits crampons de 2 à 2,5 cm de long, puis le cadre est retourné et son espace interne est rempli de barres ou de lattes. Leur section devrait correspondre à l'épaisseur du cadre de la porte.
• Vous devez essayer de remplir des éléments étroitement pressés les uns contre les autres, et leurs articulations ne correspondent pas. Vient ensuite le tour du deuxième bouclier, qui est monté de la même manière que le premier. Dans le cas où le remplissage du cadre n'est pas solide, mais clairsemé, vous devez vous assurer que la taille de la cellule ne dépasse pas 4 cm.

• Dans les usines de fabrication de meubles, bien entendu, leurs technologies et leur structure remplissent leur cadre, ils n'utilisent pas de bois d'œuvre cellulaire, mais des inserts spéciaux en nid d'abeille en carton pressé. Une fois les cadres remplis, les planches leur sont collées avec une presse hydraulique.

Si le pressage est effectué mécaniquement, le collage prend beaucoup de temps - jusqu'à une demi-journée. Lorsque vous utilisez la méthode à chaud, un quart d'heure suffit pour cela.

Environ un jour après avoir appuyé sur cette touche, le périmètre de la porte est traité. Cela inclut les écrans de classement, les rainures d’échantillonnage et le meulage. En conclusion, ils définissent les détails de la doublure et la disposition du verre, le cas échéant.

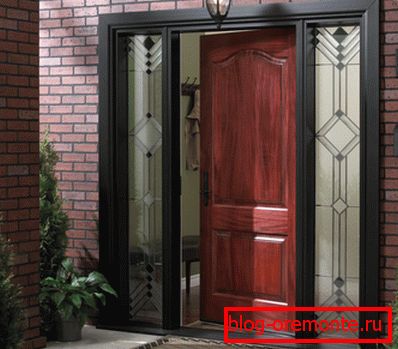

Portes extérieures

Dans le chapitre précédent, nous avons parlé des portes intérieures en bois. Les portes standard externes sont fabriquées selon une autre norme, sous le numéro 24698-81. Elle ne s'applique pas aux portes des bâtiments culturels, des centres commerciaux et sportifs, des gares ferroviaires, ni aux portes d'une superficie supérieure à 9 m2.

Donc:

• Ce document réglemente la fabrication de trois types de portes: sous la lettre “H” - portes de chaîne et d’entrée, sous “C” - portes de service. Le troisième type est désigné par la lettre "L". Ce n'est même pas une porte en tant que telle, mais une trappe (trou d'homme) - par exemple, pour sortir de l'entrée du grenier. Ici, tout est pareil: en ce qui concerne l'objectif, les exigences relatives aux structures de porte, leurs dimensions et leurs marquages ​​sont précisées.

Blocs de porte en métal

Aujourd'hui, les portes d'entrée en bois sont principalement installées dans des maisons privées. Dans les immeubles de grande hauteur, les portes métalliques sont plus souvent préférées - et elles sont fabriquées selon une autre norme: 31173 * 2003. Ce document établit des exigences pour la fabrication de blocs en acier, avec des dispositifs intégrés empêchant toute entrée non autorisée dans la pièce.

Donc:

• Les mécanismes de ces dispositifs sont quant à eux fabriqués conformément à la norme GOST 51242 98. Portes et portails, fenêtres et volets, stores et coffres-forts - toutes les structures sur lesquelles des mécanismes de protection sont installés doivent satisfaire à toutes les exigences définies par cette norme .

Quant à la norme pour les portes elles-mêmes, elle ne s'applique qu'aux blocs d'acier installés dans des bâtiments civils à diverses fins, y compris résidentielles. En ce qui concerne les portes spéciales, qui devraient par exemple être protégées contre les balles ou avoir une stabilité lors d’une explosion ou d’un incendie, elles sont fabriquées conformément à d’autres documents réglementaires.

Classification et étiquetage

Classer les portes en acier en fonction de caractéristiques telles que: la construction; caractéristiques mécaniques; besoins opérationnels; type de finition. Structurellement, ils se distinguent par la boîte: il peut être en forme de U; En forme de U avec un seuil; boucle fermée

• Un autre moyen de distinction constructive est le nombre et la variante de l'ouverture des toiles. Ils peuvent être odnopolnye, y compris la droite et la gauche. Ils peuvent avoir deux toiles: la même largeur et des largeurs différentes, dont une non ouvrante. Et aussi les portes peuvent s'ouvrir à l'intérieur ou à l'extérieur de la maison.
• Selon le nombre de contours placés dans le vestibule, il n'y a que deux options de production. En règle générale, la porte consiste en un ou deux circuits - ce qui est plus rarement le cas, bien que GOST le reconnaisse également.

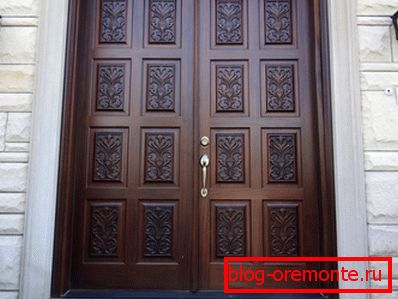

• Les garnitures de portes métalliques peuvent être très diverses. Outre la peinture, la laque et les revêtements en poudre, il existe différents revêtements: cuir et succédanés du cuir avec chauffage Films collés en PVC; lattes et tuiles en bois; placage; le verre; éléments métalliques décoratifs. De plus, les portes fabriquées selon GOST 31173 * 2003 peuvent être combinées.
• Les portes métalliques sont marquées sur le même principe que le bois, seules les dimensions sont indiquées non pas en décimètres, mais en millimètres, et la désignation de la classe de résistance est ajoutée. Par exemple, le marquage DSV DKN 2100-1270 M3 est déchiffré comme suit: porte intérieure en acier, double plancher, avec une boîte fermée, s'ouvrant vers l'extérieur. La hauteur est de 2100 mm, la largeur de 1270 mm - la durabilité correspond à la classe M3.

Les blocs de porte complets en métal doivent être fournis au client assemblés, y compris avec les serrures installées. Par accord supplémentaire, la porte peut être équipée d'un ferme-porte, d'un oeil d'observation ou d'un limiteur d'ouverture.

Un jeu complet de clés doit être scellé dans une enveloppe et remis à l'acheteur lors de la signature. Ils sont joints au passeport du produit, ainsi qu’aux instructions d’installation du fabricant.

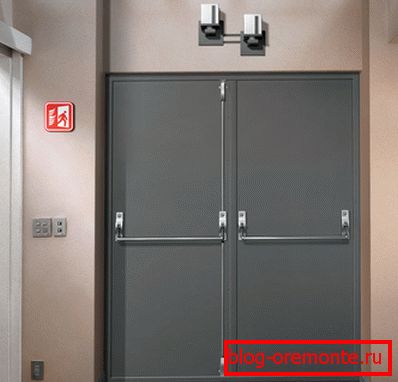

Portes coupe-feu

Comme mentionné ci-dessus, les normes ci-dessus ne s'appliquent pas aux portes à usage spécial. Quels documents sont orientés fabricants dans ce cas? Prenons, par exemple, les portes coupe-feu: SNiP 21.01-97 réglemente les exigences en matière de résistance au feu (voir GOST: Installation de portes coupe-feu).

• Cet indicateur est une certaine période de temps pendant laquelle la porte peut résister à l’influence de températures extrêmement élevées et ne pas perdre simultanément la capacité de charge et ses propriétés isolantes. Il est clair que les exigences pour de telles structures sont spéciales.

• Les harnais des portes coupe-feu doivent être scellés et les toiles sont équipées de ferme-portes. Il existe des types de portes qui sont normalement utilisés en clair. Dans ce cas, il incombe au fabricant de les équiper avec du matériel automatique, déclenché lors d’un incendie et simulant la toile.

Faites attention! Une autre exigence très importante est qu’il ne devrait pas y avoir de mécanisme de verrouillage sur la porte menant à la sortie de secours, qui ne peut être ouvert sans clé. De plus, non seulement les matériaux à partir desquels le vantail est fabriqué doivent être ininflammables, mais également les raccords montés sur celui-ci.

• L'installation de portes coupe-feu dans une maison privée est volontaire. Cependant, certaines catégories de bâtiments doivent obligatoirement être équipées de portes coupe-feu. Par exemple, dans les immeubles de plus de 50 mètres de haut, toutes les issues doivent être équipées de telles portes, y compris les vestibules, les cages d'escaliers et les cages d'ascenseurs.
• La limite de résistance au feu des portes installées à ces points doit être d'au moins une demi-heure. Des portes présentant les mêmes caractéristiques sont montées dans les halls d’ascenseur des bâtiments à une section, ainsi que dans les sous-sols techniques. Dans les bâtiments publics, tous les groupes d'entrées doivent être équipés de blocs de porte résistant au feu.

Les portes qui répondent aux exigences de sécurité incendie peuvent être fabriquées non seulement en acier, mais également en aluminium - en remplissant les cadres de feuilles en verre réfractaire. Dans ce cas, ils offrent non seulement la possibilité d'une évacuation d'urgence sans entrave des personnes en cas de force majeure, mais complètent parfaitement les intérieurs et les extérieurs des bâtiments.
