Portes intérieures en acier gost 31173 2003

Le sujet du matériau présenté par nous est devenu le GOST sur les portes en acier, équipé de dispositifs de verrouillage, et installé dans les bâtiments industriels et civils. La seule chose que cette norme ne couvre pas est la porte, à laquelle sont soumises des exigences particulières: résistance aux substances agressives, résistance à l'explosion, protection contre les balles et sécurité incendie.

L'utilisation de tous les autres produits sur lesquels, entre autres choses, la vidéo de cet article indiquera, dépend des conditions d'utilisation, et est régie par la porte GOST 31173.

Caractéristiques de classification

Les portes en acier GOST 31173 2003 sont classées selon six caractéristiques principales. Tout d’abord, c’est bien sûr un rendez-vous, car les portes d’entrée peuvent être: rue, interne et chaîne. Et les portes intérieures peuvent être un appartement d'entrée, et exploitées comme une porte habituelle entre les pièces.

Différences structurelles

Le second signe détermine la conception de l’unité de porte. Ici, la différence peut être dans la boîte, car elle est fermée; représente la forme de la lettre "P"; ou il est complété par un seuil, qui est un élément supplémentaire.

• La caractéristique de classification suivante concerne le nombre de toiles et leurs options d'ouverture. Les portes les plus communes avec un battant - ouverture à gauche ou à droite. Ensuite, il y a les blocs bisexuels, dont les toiles peuvent être identiques ou avoir des largeurs différentes.

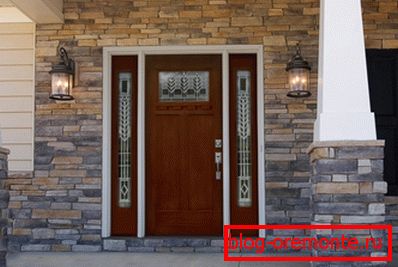

• Les portes en métal - le plus souvent ce sont des modèles de cérémonie, peuvent également être décorées avec des inserts. Il s’agit d’un tableau arrière rectangulaire ou semi-circulaire, placé horizontalement au-dessus de l’ouverture, ou d’étroits canevas non ouvrants sur les côtés de la toile. Ceci est la version que nous voyons dans la photo ci-dessus.

Faites la distinction entre la porte et la façon dont elles s’ouvrent: vers l’extérieur ou vers l’intérieur. Il importe également de savoir combien de boucles de soudure sont situées dans le vestibule. Ils sont souvent deux, mais peut-être plus.

Options de coupe du visage et de performance

Le quatrième signe, selon lequel les portes en acier sont classées selon GOST 31173 2003, est leur finition avant.

Il y a sept options:

• Au numéro un est la peinture - à la fois traditionnel et en poudre. Ce sont les options de finition les plus populaires (voir. Finition des portes en métal - créez votre propre style): dans le premier cas, le critère principal pour le choix des produits est le prix bas, et dans le second, l'incroyable durabilité du revêtement, qui a déjà été appelé anti-vandalisme.
• Viennent ensuite les options avec doublure et isolation en cuir naturel ou artificiel; décorer avec des revêtements de film; bardage des matériaux en rouleaux ou en plaques de bois (placage, revêtement MDF). En passant, bon nombre de ces finitions peuvent être faites sur de vieilles portes ou le faire vous-même.

Faites attention! Pour tous les types de revêtements polymères utilisés pour la décoration des portes, le fabricant doit soumettre une conclusion confirmant leur sécurité sanitaire.

• La finition en verre ou en miroir est très belle sur les portes, en particulier les portes avant.. En option, la toile est agrémentée d’une doublure en métal avec un beau fraisage ou gravure, ou plusieurs méthodes de finition sont combinées dans un seul modèle. En général, en coordonnant leurs actions avec le client, le fabricant peut effectuer tout autre type de décor, même la dorure.

En ce qui concerne les propriétés thermiques, selon GOST, les portes extérieures en acier sont divisées en trois classes par résistance au transfert de chaleur. Au minimum, ce chiffre devrait être de 0,4 m2 * C / W.

Rien de moins n'est soumis à la classification. La classe la plus élevée est celle avec une résistance au transfert de chaleur supérieure à 1 m2 * C / W. La norme contient un tableau présentant les indicateurs souhaités de la perméabilité à l'air et de la résistance à l'eau.

L'isolation phonique des portes en acier est tout aussi importante. Il existe également trois classes dont la division est effectuée en fonction du niveau de réduction du bruit.

Les indicateurs inférieurs à 20 décibels ne sont pas soumis à la classification. La troisième classe est la plus basse, avec des indicateurs jusqu’à 25 dB, dans la deuxième classe jusqu’à 31 dB, et la première classe est supérieure à 32 dB.

Mécanique et qualités de sécurité des produits

La norme pour les portes en métal est également une table avec des indicateurs de résistance, également divisée en trois classes. Il comporte cinq caractéristiques différentes, selon la signification de laquelle les portes appartiennent à l'une ou à l'autre classe. Il est installé sur le pire résultat de test.

Cette résistance aux charges statiques agissant dans le plan de la toile; perpendiculaire à la toile; et dans la zone de la boucle. Le niveau de résistance à l'impact dynamique dans le sens d'ouverture de la toile et l'impact dans les deux sens sont également régulés.

Par propriétés de sécurité, les portes sont classées comme suit:

1. Portes performances standard. Ils sont équipés de mécanismes de verrouillage d’au moins troisième classe (M3) et de goupilles anti-démontables.
2. Blocs renforcés. Ici, à ce qui précède, des charnières de porte renforcées sont ajoutées et des serrures avec un grand nombre de verrous pouvant verrouiller la porte autour du périmètre du porche. Leur force doit correspondre à la deuxième classe (M2).
3. Unités de porte de sécurité. Ce sont tous les mêmes blocs renforcés, mais les caractéristiques des serrures qui y sont installées doivent correspondre à la première classe de résistance (M1).

• Vous pouvez savoir si les portes sont renforcées devant vous ou protectrices en les marquant. La lettre correspondante "Y" ou "Z" lui est simplement ajoutée. En général, cette norme recommande aux fabricants figurant dans le passeport du produit d'indiquer toutes les données mentionnées ci-dessus. Ils sont également cryptés dans l'étiquetage.

Les informations devraient inclure: une solution de construction; possibilité de remplir la bande et sa finition faciale; dimensions hors tout; classe de château. Le passeport doit être attaché au schéma d'ouverture de la toile ou des peintures, ainsi qu'aux instructions d'installation et d'utilisation du produit.

Exigences pour les portes en acier

Le paragraphe cinq de la norme dont nous discutons contient une liste d'exigences qui s'appliquent aux blocs de porte en acier. Parmi les dispositions générales, il est indiqué que le voile est une structure soudée, pour la fabrication de laquelle des tôles d'acier ou des profils incurvés sont utilisés.

Le soudage est un élément incontournable. D'autres types de joints ne sont autorisés que s'ils sont en avance sur ceux soudés en fonction des caractéristiques de résistance - mais ceci est généralement improbable. En ce qui concerne les solutions de conception des toiles, la norme présente quatre options principales.

Variétés constructives de peintures

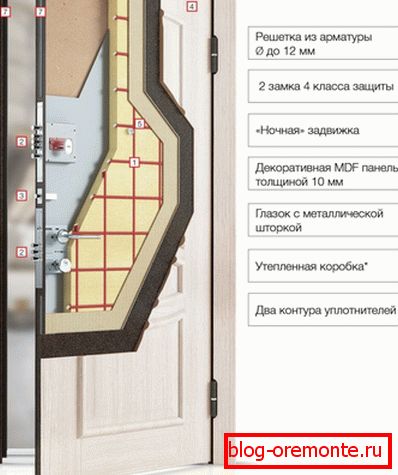

La première option est la suivante: la toile est réalisée sur un cadre à partir de profils à section creuse fermée, et deux tôles d'acier y sont soudées. En même temps, la bande est remplie d'un nid d'abeille (carton ondulé ou panneau dur). Le deuxième type de portes en métal ressemble à une boîte coudée montée sur des profilés de section transversale en forme de U. À l'intérieur, de tels tissus se remplissent de mousse de polystyrène.

• Dans la troisième version, le cadre de la toile est soudé à partir de profils d’une section plus complexe, remplis d’isolants minéraux et fermés à l’extérieur par une tôle d’acier, et du côté de la pièce par des feuilles de bois, par exemple des panneaux de fibres dures. C'est le type de porte que vous voyez dans l'image ci-dessous.

• La quatrième option est également combinée: le cadre en mousse est constitué de barres en bois et seuls ses bords sont protégés par un profil en acier coudé. Le côté extérieur et le côté intérieur, comme dans le troisième cas, sont fermés d'un côté par un acier et de l'autre côté par une feuille fibreuse.
• Quelle que soit l'option constructive, les toiles doivent utiliser les pièces du milieu - des raidisseurs, renforçant le cadre de la toile. Ils peuvent être non seulement verticaux ou horizontaux, mais également obliques. Les zones de bouclage, ainsi que les endroits où sont installées des broches anti-amovibles, sont nécessairement renforcées.
• Dans la fabrication de toiles métalliques, la norme permet que la doublure de la face intérieure ne soit pas en tôle d'acier pleine, ni d'ébauches coupées, soudées les unes aux autres le long du profilé, renforçant les joints. Sur la feuille intérieure doit être fournie la trappe, qui est nécessaire pour la réparation de la serrure ou du loquet.

• Les mécanismes de verrouillage, qui comprennent non seulement les verrous et les verrous, mais également les vannes, sont fixés sur des patins spéciaux, des vis et des supports de serrage avec filetage. Le soudage n’est pas utilisé, car il permet de gâcher facilement certaines parties du verrou.
• Les trous, qui comprennent un pêne dormant ou un verrou, doivent être protégés par un boîtier en métal soudé au profil du cadre. Lors de la fermeture de la serrure, l'entrée du boulon doit être libre. Pour cela, la taille du trou doit être au moins 2,2 cm plus grande que la section du boulon.
• Le niveau approprié d’isolation phonique est obtenu en installant deux circuits d’étanchéité. Les joints sont montés sur tout le périmètre de la toile, évitant le moindre écart. Si l'unité de porte est destinée à être installée à l'extérieur, les joints doivent résister à l'humidité et aux changements de température.

Il convient de noter que les portes selon GOST 31173 2003 - à savoir, leur taille et leur poids, il existe certaines restrictions. Les chiffres suivants ne doivent pas dépasser:

1. hauteur: 2.2m
2. largeur: 1.2m
3. sur la surface d'un chiffon: 9 m²
4. en poids: 250kg

Des calculs supplémentaires sont effectués sur les portes fabriquées au-dessus des normes ci-dessus, et leur conformité aux exigences de la norme est confirmée par les résultats de tests individuels.

• Afin de rendre impossible l'enlèvement de la pale d'une porte fermée des charnières, la conception du produit inclut des boulons fixes, ou, comme on les appelle, des anti-goupilles. Ils sont installés sur le cadre de la toile et fixés par soudage, rivetage ou pressage.
• La taille des broches, leur nombre et leur emplacement doivent être indiqués dans les dessins d'exécution. Mais le plus souvent, ils sont fournis à côté des charnières, car c'est l'option la plus fiable.

Afin que le cadre de porte puisse être installé dans l'ouverture, les pièces appelées pattes de montage sont soudées à son profil. D'autres solutions proposées par le fabricant pour assurer la durabilité de l'installation de l'unité sont également autorisées.

Dimensions et tolérances

À propos de ce que devraient être les dimensions maximales en hauteur et en largeur, cela a déjà été dit ci-dessus. En général, les portes métalliques, comme toutes les autres, sont réalisées dans les versions standard.

S'il s'agit d'une porte simple porte, les dimensions les plus courantes sont: pour une porte d'entrée 2.1 * 0.9m, pour une porte interne 2.0 * 0.8m. Bien sûr, les options peuvent être différentes. Dans tous les cas, les dimensions et les dessins réalisés sur la toile sont nécessairement reflétés dans la documentation technique du produit.

• Outre les dimensions de la porte elle-même, il reflète les sections des profils, les dimensions détaillées des nœuds et des espaces. Dans les dessins, indiquez l'emplacement des dispositifs de verrouillage, des trous pour ceux-ci et des charnières. La norme fournit également un tableau dans lequel sont définis les écarts maximaux admissibles par rapport aux intervalles de dimensions.
• En règle générale, le maximum est de 3 mm, ce qui n'est autorisé que par la taille interne de la boîte d'une hauteur supérieure à 2 m. Le minimum autorisé pour la taille extérieure de la toile, qui est de 1 mm / 1000 mm. Dans les espaces sous le chevauchement, il ne devrait y avoir aucune différence supérieure à 1,5 mm.

• Le fabricant doit avec le même soin contrôler la longueur des diagonales et l'affaissement des parements, ainsi que la rectitude des bords du cadre et de la toile. Tous les paramètres géométriques sont calculés en tenant compte des caractéristiques de conception du produit, de sa technologie d’installation et conformément à la norme 21778 en vigueur depuis 1981.
• GOST, dont il est question dans cet article, impose des exigences à la fois pour les matériaux utilisés dans la production, les composants et les joints, et pour les produits finis. En particulier, les éléments en acier ne doivent pas avoir la courbure, les fissures, les trous, les bosses et la rouille. Bien qu'une légère ondulation, non préjudiciable à l'esthétique du produit dans son ensemble, soit autorisée.

La fourniture de l’unité de porte en acier est assemblée avec un dispositif de verrouillage. Ceci est obligatoire - mais des composants tels que le judas, le limiteur d'angle d'ouverture, le plus proche sont installés par accord supplémentaire du client. Le produit doit porter une étiquette ou une inscription indiquant le fabricant, le moment et l'ordre de fabrication. Également sur le bloc doivent être apposés un marquage et une estampille du département qui a effectué le contrôle technique.
