Comment ajuster les sols d'eau chaude

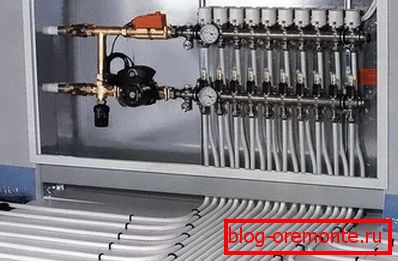

Dans de nombreuses maisons neuves, le chauffage au sol à eau est de plus en plus utilisé comme chauffage principal. Toutefois, dans certains cas, le chauffage au sol s’ajoute au radiateur principal. La température du liquide de refroidissement pour le système de radiateur est généralement jusqu’à 70 ° C. Pour un sol chaud, la température doit être égale à 35–55 ° C (pour cette raison, un sol chaud est appelé système à basse température). Dans ces conditions, il est important de savoir comment réguler les sols en eau chaude, car la chute de température est importante.

Le caloporteur fourni aux radiateurs est très chaud pour un sol chauffé. Bien qu’il existe une convention dans laquelle cela est possible. La surface de plancher est augmentée plusieurs fois, ce qui augmente considérablement le coût de son installation et de l’achat de matériel. Par conséquent, la meilleure option consiste à contrôler et à ajuster individuellement la température du liquide de refroidissement pour un système de plancher d'eau chaude. Dans cet article, nous allons discuter avec vous de plusieurs méthodes.

Une chambre avec un grand et petit espace

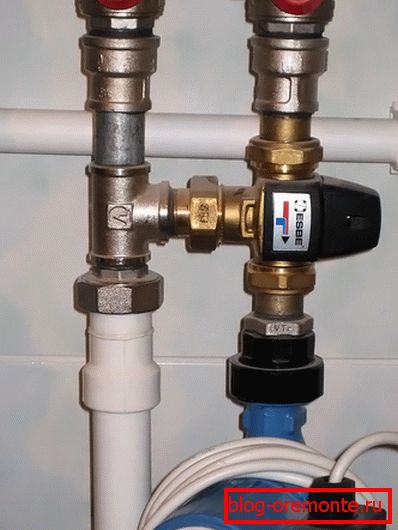

Lorsque la zone chauffée est trop grande, les vannes de mélange sont installées. Leur installation est effectuée directement dans la chaufferie. Ainsi, le liquide de refroidissement chauffé, par exemple jusqu'à 65 ° C, est introduit dans le radiateur et simultanément dans la vanne à trois voies. Avec le passage du liquide de refroidissement à travers la vanne de mélange, la température requise pour le chauffage par le sol est atteinte.

Faites attention! Si la température du liquide de refroidissement pour les radiateurs dépasse la barre des 75 ° C, l'abaissement de la température est effectué par une méthode en deux étapes. Les vannes à quatre voies et à trois voies sont utilisées en même temps. Ils sont installés sur le terrain.

En ce qui concerne les petites zones chauffées, vous pouvez également utiliser le module de réglage Unibox. Grâce à cela, vous pouvez ajuster la température du liquide de refroidissement à une température prédéterminée. Le module Unibox a la configuration suivante:

• Boîte de montage.
• Vanne thermostatique équipée d’un cavalier de dérivation.
• Vanne de désaération (conçue pour la désaération).
• Thermostat
• Accouplements

Pour le fonctionnement de ce module est de l'électricité inutile. Il est installé sur le mur dans une pièce chauffée. Il existe plusieurs types de modules:

1. Réglez la température du liquide de refroidissement.
2. Réglez la température de la pièce.
3. Réglez en même temps la température du liquide de refroidissement / de la pièce.

Ces actions sont possibles grâce à la vanne thermostatique intégrée.

Méthode simple de réglage de la température

Une des méthodes les plus simples de contrôle de la température consiste à installer des tuyaux de chauffage par le sol avec des températures de fonctionnement allant jusqu'à 95 °. Pour cela, une pompe et un clapet anti-retour sont installés pour le débit. Également installé un thermostat de facturation sur le collecteur inverse d’un sol chaud. Ainsi, un caloporteur ayant une température de 80 ° C sera fourni au sol chauffé. La température diminue en raison du retour refroidi. Si la température dans la conduite de retour augmente, le thermostat émet un signal et la pompe s'arrête, de sorte que l'alimentation en eau chaude s'arrête. Le système est en mode veille jusqu'à ce que la ligne de retour soit à nouveau refroidie. Les sols chauds dégageant de la chaleur refroidissent le liquide de refroidissement. Après cela, la pompe redémarre et une nouvelle partie du liquide de refroidissement chaud s’écoule.

Faites attention! Cette méthode de réglage de la température du liquide de refroidissement dans un système à eau est considérée comme l’option la moins chère et la plus fiable.

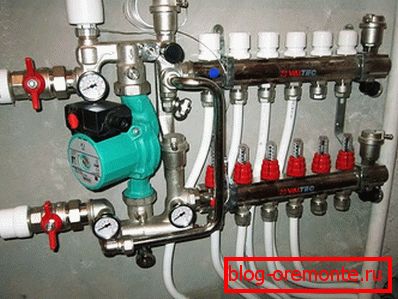

Application du module de mixage

Une autre méthode pour ajuster un sol d'eau chaude consiste à installer un module de mélange. Il a un tel ensemble complet:

• Vanne à trois voies.
• Bypass.
• Pompe
• Thermomètre.
• Interrupteur de température maximale.
• Tête thermostatique.

Faites attention! Bien que globalement, cet équipement soit très coûteux, son efficacité en vaut la peine. Cet ensemble complet correspond complètement à l'échantillon européen. Le système de radiateur est pris en charge t 65 °C, et sur les sols calorifugés, le caloporteur avec la température définie arrive.

Dans notre pays, dans la plupart des cas, l’ajustement de la température se fait par la chaudière, ce qui entraîne certains inconvénients, notamment le «chaos» de température. Il est très difficile d’obtenir une moyenne pour les radiateurs et le plancher d’eau chaude. Par conséquent, l'utilisation d'un module de mélange est un moyen valide et efficace de régler la température.

Ainsi, dans cet article, nous avons discuté avec vous de la méthode permettant d’ajuster la température du liquide de refroidissement dans le système de chauffage par le sol. Si vous utilisez déjà l'une des méthodes répertoriées, écrivez vos observations. Peut-être que vous remarquez les inconvénients ou les mérites d’une méthode particulière.

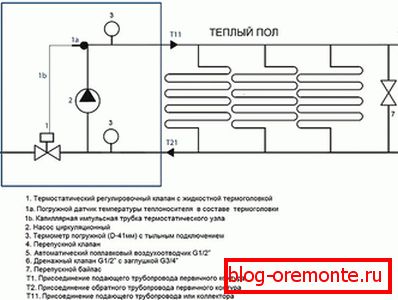

Schémas

Vidéo

Dans la vidéo, vous apprendrez une méthode simple pour régler la température d’un plancher chauffant:
