Comment connecter un sol chauffé à l'eau

Pour obtenir une température confortable dans la pièce, beaucoup décident de construire un système de chauffage au sol. Comme on le sait, il existe deux types de chauffage: l’eau et l’électricité. Si la connexion du plancher électrique est assez simple, il convient de prendre en compte certaines nuances lors du raccordement du chauffage de l'eau. Il existe plusieurs méthodes pour connecter un sol d'eau chaude. Dans cet article, nous vous expliquerons les technologies les plus abordables et comment effectuer correctement le processus de connexion.

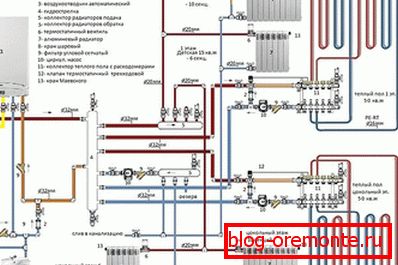

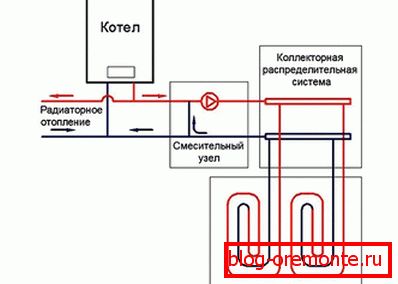

Raccordement du système collecteur à travers la chaudière

Le schéma de connexion du capteur est réduit au fait que la chaudière et le capteur doivent être connectés au tuyau principal. Si la chaudière est installée à proximité du tuyau de gaz (dans les cas où la chaudière à gaz), le collecteur peut être monté à n'importe quel endroit approprié. Il doit avoir accès aux tuyaux d’alimentation avec écoulement et retour, ainsi qu’à la commande et au contrôle du système.

Avant de raccorder les tuyaux au collecteur, des vannes d'arrêt doivent être installées. Pour faciliter le contrôle de la température, un thermomètre peut également être inclus dans la conception de la vanne.

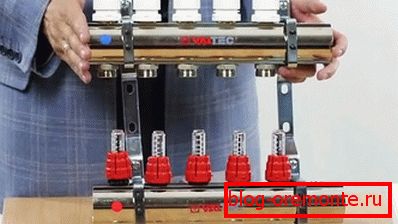

Faites attention! Si vous le souhaitez, vous pouvez acheter un collecteur complet dans un ensemble complet, par exemple la société Valtec, Waltts ou REHAU. Dans leur configuration, il y a des vannes d'arrêt pour connecter le pipeline. Ils sont également équipés de vannes pour chaque circuit, ce qui permettra, si nécessaire, de réparer le plancher chauffant, sans éteindre tout le système, mais uniquement la branche sélectionnée.

Ainsi, l'ensemble constitué d'un collecteur, d'un tuyau et d'une grue est interconnecté par des raccords à compression. Des raccords spéciaux sont utilisés pour raccorder les tuyaux. Ils comprennent un écrou en laiton, une bague de serrage et un manchon de support. S'il est nécessaire de raccorder des tuyaux de différents diamètres, des raccords-adaptateurs peuvent être utilisés.

Ainsi, nous avons le schéma le plus simple pour connecter le chauffage par le sol. Ce schéma comporte les nœuds suivants:

• Collecteur simple avec vannes d'arrêt.
• Tuyau d’alimentation / retour reliant les robinets à l’aide d’un peigne.

Ainsi, le liquide de refroidissement sera distribué uniformément autour des circuits de chauffage.

Faites attention! Le schéma décrit est l’un des plus simples et n’est en même temps pas recommandé par les experts. Avec cette connexion, le chauffage par le sol dépendra entièrement de la chaudière. La seule chose à faire sur le capteur est de recouvrir partiellement la vanne afin de réduire le débit de liquide de refroidissement. Bien sûr, le chauffage par le sol est préférable d'organiser avec un contrôle individuel.

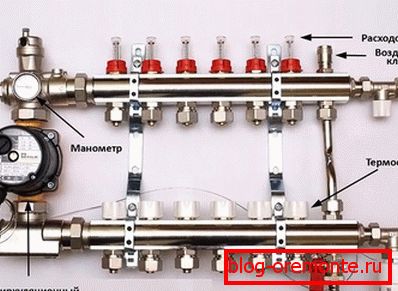

Pour l'organisation du contrôle total du plancher chauffant dans la conception du collecteur comprendra:

• Unité de mélange à pompe.
• Robinet de vidange.
• La pompe de circulation.
• Évent
• Vannes et tuyaux d’arrêt.

À la sortie / entrée, à la place des robinets conventionnels, des vannes de régulation thermostatiques peuvent être installées. Grâce à eux, vous pouvez définir la bande passante de la grue. Ceci est obtenu grâce au thermobalon à la paraffine, qui se dilate ou se contracte sous l’influence de la température.

Faites attention! Si vous vivez dans des zones froides, le système de chauffage par le sol doit être équipé d'un mélangeur. La chaudière produira une température trop élevée et le fluide caloporteur pour le chauffage par le sol ne doit pas dépasser 55 ° C.

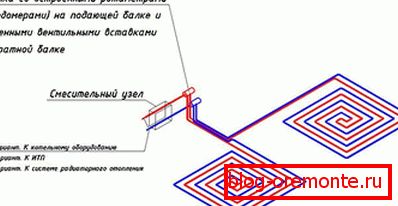

L'installation de la pompe mélangeuse est effectuée entre le tuyau d'alimentation et le collecteur d'alimentation. Il y a aussi un troisième point de vente qui va au retour avant de retourner au collectionneur. Si nécessaire, la pompe pompera le liquide de refroidissement refroidi dans le flux pour atteindre la température définie.

Comment est justifié la connexion à la chaudière

La connexion à la chaudière collectrice permet de réaliser des économies sur l’achat d’équipements. Cette méthode peut chauffer une pièce jusqu’à 150 m.². Mais pour des raisons pratiques, il est préférable d’acheter / installer un collecteur, ce qui permettra un contrôle total de la température du liquide de refroidissement.

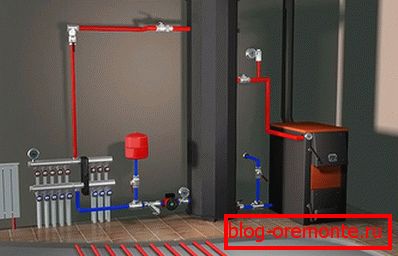

Il existe également la possibilité de connecter un plancher chauffant à la chaudière au sol. Pour cela (quel que soit le type de chaudière à combustible solide, essence, diesel, etc.), vous devez acheter le matériel suivant:

• Pompe

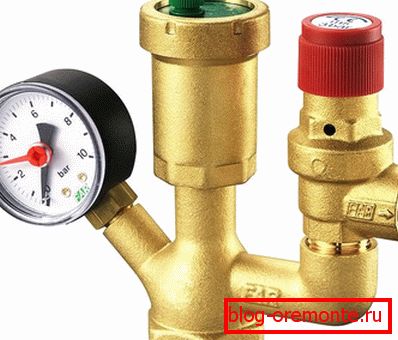

• Groupe de sécurité
• Vase d'expansion.

L'installation de la pompe est effectuée devant la vanne à trois voies ou devant le collecteur d'admission.

Faites attention! Si vos fonds le permettent, vous pouvez créer un module de mélange de modules ou un module de mélange. Il peut être de deux types pour les chaudières en fonction du type de station de pompage et pour les capteurs installés directement dans l'armoire des capteurs.

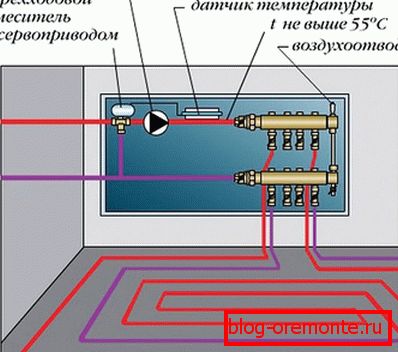

Système de raccordement avec vanne à trois voies

Au lieu d'une pompe de mélange, vous pouvez utiliser un mélangeur à trois voies. Il est utilisé dans les cas où la pompe n'a pas besoin d'augmenter la circulation. Son installation est effectuée à la sortie du collecteur. Ce schéma comporte les nœuds suivants:

1. D'une part, les tuyaux provenant de la chaudière sont connectés au collecteur.
2. D'autre part, chaque collecteur est équipé d'un séparateur.
3. Chaque séparateur est équipé d'un évent pour éliminer les bulles d'air du système.
4. Un robinet est installé à partir du bas du séparateur pour vider le système de refroidissement en cas de réparation.

Faites attention! Comme le montre la pratique, il est préférable d’acheter tous les éléments nécessaires en même temps et de ne pas économiser sur la connexion d’un sol chauffé. Pour cela, il est préférable d’acheter un système collecteur prêt à l’emploi. Surtout que le montage du collecteur vous coûtera plus cher.

Circuit avec une pompe de circulation du système de chauffage

Il existe des situations où il est nécessaire d'augmenter la pression du liquide de refroidissement dans le système de chauffage par le sol. Dans ce cas, la pompe est installée sans faute. Pour faciliter la régulation et le contrôle de la température, la pompe est également équipée d’un thermostat.

Faites attention! Si le sol est raccordé au système de chauffage, la pompe est installée sur le tuyau de retour. Sinon, la pompe absorbera une grande quantité de liquide de refroidissement du système de chauffage central de l'appartement, ce qui entraînera un chaos de la température dans la maison. Votre sol chaud sera chaud et les radiateurs de vos voisins, selon la colonne montante, seront froids.

Il est à noter que lors de la connexion d’un plancher chauffant à un système de chauffage centralisé, il est important d’utiliser:

• Capteur de température
• Vanne à trois voies.
• Vanne de mélange
• Clapet anti-retour

Ainsi, une pompe avec un capteur de température est installée à l’alimentation. Ensuite, monté mitigeur qui se connecte au chauffage par le sol. Un clapet anti-retour est installé sur le tuyau de retour. Sa sortie doit être raccordée à un tuyau de chauffage froid avec un drain vers le mitigeur.

Ainsi, après avoir connecté le sol en utilisant l’une des méthodes énumérées, le système doit être vérifié. Pour que tout fonctionne correctement, les tests doivent durer plusieurs heures. Dans ce cas, il est souhaitable de régler la température de chauffage maximale, après quoi assurez-vous que chaque joint est étanche. Si vous avez une expérience personnelle dans ce travail, laissez vos commentaires à la fin de cet article. Votre expérience sera utile, en particulier pour les maîtres novices.

Schémas

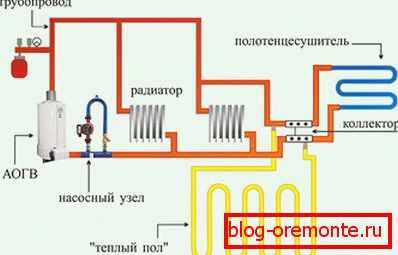

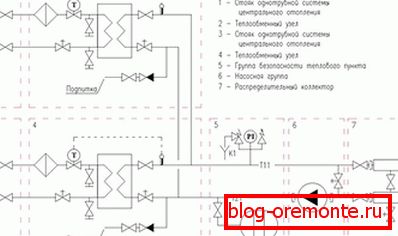

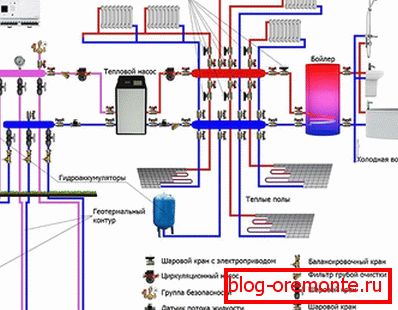

Nous vous recommandons de vous familiariser avec les schémas détaillés de la connexion d'un plancher d'eau chaude:
