Comment fabriquer soi-même un plancher chauffé à l'eau

27-08-2018
Paul

Récemment, lors de la construction de diverses installations, une attention particulière a été portée aux technologies permettant d'économiser de l'énergie. Cela est principalement dû à la hausse des prix du carburant et des coûts de chauffage élevés. Cependant, seule l'isolation thermique des locaux ne permettra pas d'obtenir l'effet souhaité et de créer un microclimat optimal. Par conséquent, depuis plusieurs années, de nouvelles technologies ont été développées qui permettent d’obtenir et de maintenir une distribution uniforme de la chaleur dans les bâtiments.

L'un d'eux est le système de sols chauds qui, lorsqu'ils sont chauffés, chauffent simultanément la pièce. C'est-à-dire qu'un certain gradient de température est créé, permettant à la pièce de se sentir très à l'aise. Cette technologie est nouvelle pour le marché intérieur, alors que sur le marché étranger, elle ne s’est depuis longtemps établie que du meilleur côté.

Dans cet article, nous expliquerons comment réaliser vous-même un plancher chauffé à l’eau dans une maison privée et présenterons également les instructions d’installation vidéo.

Les avantages

Avantages des sols chauds

Le principal avantage des planchers chauds est le chauffage uniforme de l’ensemble de la pièce chauffée. La température maximale est en bas et l'air froid en haut. En raison du mouvement des masses d'air, l'effet de chauffage se manifeste. Plus l'isolation de la pièce est bonne, plus le gradient de température est faible et peut aller jusqu'à 3-4? C.

Aucun dispositif de chauffage ne peut atteindre un tel résultat, car il réchauffe l'air près de la surface chauffante du radiateur et une circulation efficace ne se produit pas. En d’autres termes, les courants d’air peuvent marcher librement sur le sol, même lorsque la batterie est réchauffée à +100? C, et l’espace opposé en général peut rester froid. Il en résulte que l’émetteur de chaleur est petit et qu’il faut beaucoup d’énergie pour réchauffer la pièce, alors que la zone de confort est petite. Dans les pièces où des planchers chauffants sont installés, ces problèmes sont absents.

Ces sols peuvent être installés même dans des pièces présentant un risque élevé d'incendie, quel que soit le type de revêtement de sol ou de matériau de revêtement de sol. Le système peut être complètement autonome ou connecté à un système de chauffage centralisé. Sa puissance est suffisante pour abandonner complètement les chauffages auxiliaires. Les économies par rapport aux autres systèmes de chauffage peuvent atteindre 30%. La procédure d'installation ne nécessitera pas d'investissements financiers importants et les équipements installés pourront être utilisés pendant une longue période. Vous trouverez une liste complète des avantages et des inconvénients des systèmes de chauffage par le sol sur la vidéo.

Caractéristiques d'installation

Sur le schéma, chauffage au sol avec eau de refroidissement

Lors de l’installation de planchers chauffés à l’eau, il convient de noter qu’il s’agit d’une tâche complexe qui englobe de nombreux facteurs techniques dont dépend l’efficacité du système dans son ensemble. Tout d’abord, il est nécessaire de s’assurer que la pièce chauffée est dotée d’une isolation thermique de haute qualité, faute de quoi tout système de chauffage sera coûteux en exploitation et ne le supportera pas. La prochaine étape consistera à inspecter les locaux afin de déterminer la possibilité d'installer un chauffage par le sol et de créer un schéma pour la connexion et l'emplacement des nœuds principaux. Si nous parlons d'installer des planchers avec un liquide de refroidissement d'eau dans l'appartement, alors vous devez vous rappeler que:

  1. Il existe une probabilité d'inondation des étages inférieurs, de sorte que le dispositif d'un plancher d'eau chaude doit être complètement scellé et conçu pour les pressions de travail créées par la pompe de circulation.
  2. Le réseau électrique doit être conçu pour des charges élevées;
  3. En raison de la pose de tuyaux seront perdus un peu d'espace.

Faites attention! La connexion à un système de chauffage central est illégale.

Il faut également se rappeler que chauffer les pièces du sous-sol ou de diverses pièces techniques n’a de sens que si cela est absolument nécessaire, car une perte de chaleur importante se produira. Pour augmenter l'efficacité du chauffage, seuls ceux à haute conductivité thermique devraient être utilisés comme revêtements de sol et la partie inférieure du tuyau devrait être isolée.

Ainsi, toute la chaleur ira dans la pièce. De plus, toutes les connexions doivent faire l’objet d’une attention particulière afin d’éviter les fuites. Les tuyaux sur le chemin de la chaudière doivent être soigneusement isolés. Les capteurs à l'entrée et à la sortie peuvent être dissimulés dans une armoire spéciale ou montés dans le mur, si l'épaisseur le permet, mais il doit être accessible sans entrave.

Comment choisir une pipe

Tubes en polypropylène réticulé

Actuellement, il existe un vaste choix de tuyaux ayant différentes propriétés et conditions de fonctionnement. Par conséquent, il est assez difficile de faire un choix sans ambiguïté en faveur d’un matériau particulier et d’une certaine taille. Ils doivent être choisis parmi les tuyaux conçus pour le chauffage, car ils sont capables de résister à des températures élevées, ils ne perdent pas leurs propriétés et leur transfert de chaleur est élevé.

L'option idéale serait des tuyaux en cuivre insensibles à la corrosion, capables de résister à des charges mécaniques élevées et à la pression de l'eau sans perte d'étanchéité. Ils ont un faible coefficient d’expansion, leur durée de vie est de 50 ans. Cependant, l'auto-assemblage peut causer des difficultés lors du brasage ou du soudage. D'autre part, le coût d'un tel système est extrêmement élevé par rapport à d'autres analogues.

Les types de tuyaux suivants - en métal et en plastique. Leur conduction thermique est bien pire que celle du cuivre, mais leur coût est nettement moins élevé. Ils ne sont pas soumis à la corrosion et ont une longue durée de vie. Cependant, il n'est pas recommandé de les raccorder à l'aide de raccords de serrage, car ils ont tendance à s'écouler avec une légère augmentation de la pression dans le système. De tels tuyaux sont de préférence soudés à l'aide d'un appareil de chauffage spécial. Les tuyaux en plastique sont moins durables et moins résistants à la température que le métal-plastique. Ils ne sont donc pas recommandés pour une installation dans des systèmes de plancher d'eau dissimulé. Les tuyaux en plastique armé présentent également les avantages suivants: des parois moins fines, un faible coefficient de dilatation et une installation facile. Mais lorsque vous les installez comme un sol chaud, il est préférable de faire le moins de connexions possible.

Le troisième type de tuyaux est en acier. Ils ont une résistance élevée et une faible conductivité thermique. Leur principal inconvénient est le niveau élevé de dilatation thermique, qui est inacceptable pour certains types de sols et peut entraîner leur détérioration. En outre, ils sont très sensibles à l'oxydation et leur durée de vie est bien inférieure à celle de tous les autres types de tuyaux. Par conséquent, ils ne sont pratiquement pas utilisés pour les sols chauds.

Faites attention! Le diamètre des tuyaux appropriés est choisi en tenant compte des calculs thermiques du système: la température requise dans la pièce, le chauffage uniforme de tout le sol, l'efficacité énergétique. Un diamètre plus grand peut fournir un chauffage rapide, mais simultanément, les coûts de la chaudière de chauffage et de la pompe de circulation augmentent et le niveau du sol est élevé à la hauteur appropriée. Sur cette base, sélectionnez des tuyaux d'un diamètre de 16 mm à 20 mm.

Options de style

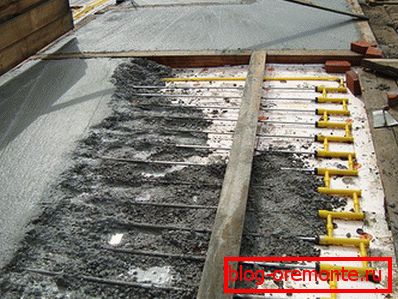

Béton coulé

Les principaux types d'installation de sols chauds sont les suivants:

  1. Sous la chape de béton. Une option qui convient tout à fait à l’auto-stylisation, car tous les matériaux utilisés sont peu coûteux et ne nécessitent pas l’utilisation de technologies sophistiquées. Vous pouvez utiliser presque n'importe quelle méthode de pose de tuyaux: serpent, spirale, coquille, etc. Le système de circulation est installé sur les couches d'étanchéité et d'isolation, sur lesquelles est installée une grille métallique. Après la pose des tuyaux, le sol est coulé avec du béton ou un mortier spécial, puis les sols sont lissés. En conséquence, la surface acquiert la résistance nécessaire et le chauffage uniforme de toute la surface. Cependant, en cas de fuite, il ne sera pas facile de l'éliminer.
  2. Sur un plancher de bois. La pose peut être réalisée de manière modulaire et en rack. Modulaire - est un système de canaux prêt à l'emploi avec des couches isolantes déjà installées à base d'aggloméré. Rack est une pose séparée de plaques et de tubes thermoconducteurs entre des panneaux de particules de bois d'une forme spéciale. Les espaces entre eux sont renforcés par des bandes d'aluminium dans lesquelles les tuyaux sont posés.
  3. Sur une base spéciale résistant à l'humidité de polystyrène expansé. Dans ce système, des plaques finies avec des rainures sont utilisées pour installer des boucliers thermiques en métal et au-dessus des tuyaux. C'est le plus courant car il permet d'installer un chauffage par le sol en présence de petites irrégularités et de restrictions importantes à la hauteur de la pièce.

Étant donné que l'eau pendant la circulation dans la conduite perd une partie de l'énergie thermique, la température de chauffage diminue avec la distance croissante avec la source de chaleur (chaudière). Par conséquent, pour éviter l’apparition d’un gradient de chauffage par le sol, il existe deux méthodes pour poser les tuyaux:

  1. Schéma de câblage en spirale. Avec ce procédé, les tuyaux de chauffage et de retour sont disposés parallèlement les uns aux autres et permettent donc de compenser le chauffage et le refroidissement de manière à ce que la différence soit à peine perceptible. Par construction, une double hélice est obtenue. Ce type de chauffage est largement utilisé dans les pièces de grande superficie.
  2. Méthode parallèle Les tubes de serpent sont posés parallèlement les uns aux autres. C'est-à-dire que la température de chauffage est plus élevée au début du tuyau qu'à la fin. Par conséquent, la partie la plus chauffée est installée près des sources de froid, c'est-à-dire des portes d'entrée ou des fenêtres. Un tel système est généralement installé dans des locaux de petite et moyenne taille.

Travail de montage

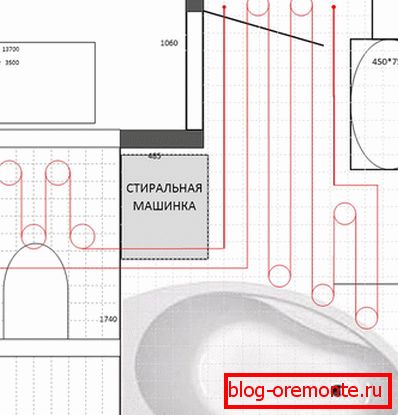

Plan de chauffage au sol

en cas de chauffage de l'eau, il est nécessaire d'établir un plan détaillé pour le raccordement du système, ainsi que de calculer la quantité de matériaux de construction nécessaire. Il est également nécessaire de niveler la surface afin d'éviter toute déformation, afin d'éliminer divers défauts et dommages. Si vous envisagez d'installer une chaudière autonome, son emplacement doit être aussi proche que possible de la pièce chauffée afin de réduire les pertes de chaleur et de faciliter la maintenance. Le meuble pour les collectionneurs est installé directement dans la pièce et est encastré dans le mur ou caché derrière divers éléments décoratifs. Il est pratique de placer le capteur et la chaudière au sous-sol, ce qui permettra non seulement d'économiser de l'espace, mais également de réduire les coûts de finition.

Lors de la première étape, une armoire de collecte est installée. Pour ce faire, approximativement au centre de la pièce, une niche est creusée dans le mur en fonction des dimensions requises, puis elle y est encastrée. Le premier à lui apporter un tuyau d'eau chaude, puis le tuyau de retour. À l'entrée et à la sortie, placez une vanne obligatoire vous permettant de couper l'alimentation en eau et d'effectuer des réparations ou une maintenance du système.

En outre, il ne serait pas superflu d'installer des manomètres pouvant signaler rapidement des tuyaux encrassés et une augmentation de pression urgente. Derrière les vannes et les jauges, placez le capteur sur le nombre requis d'entrées et de sorties, alimentant chacune des vannes de régulation. Si les robinets sont plus que nécessaires, mettez-les sur les talons. Au niveau du collecteur de sortie, il est nécessaire d’installer un robinet pour vidanger l’eau et un évent automatique qui peut empêcher le système de s’aérer. Lors de la planification de l'utilisation d'une chaudière centrale ou autonome, des branches appropriées doivent être installées à l'entrée et à la sortie.

Les tuyaux de chauffage doivent être posés sur des sols propres et propres avec isolation thermique et hydro-électrique installée. Un ruban amortisseur d'une largeur de 15 cm est appliqué le long du périmètre de la pièce le long des murs, ce qui empêchera la chape de s'effondrer pendant la dilatation thermique. Après cela, en fonction du matériau des sols et du type d'installation choisi, des tuyaux sont posés. Pour des raisons de fiabilité, les tuyaux sont fixés avec du fil de fer, des pinces en plastique spéciales ou des colliers. Cependant, il est nécessaire de ne pas serrer trop fort, mais de laisser un petit espace, conçu pour prendre en compte la dilatation thermique des tuyaux. Lors de la pose, il est nécessaire de respecter les distances admissibles suivantes:

  • Il doit y avoir une distance de 7 cm du mur afin que la chaleur émise soit utilisée plus efficacement.
  • La distance entre les tuyaux est d’environ 30 cm, à l’exception des endroits où l’absorption de chaleur est accrue (fenêtres et portes).
  • La longueur maximale des tuyaux ne doit pas dépasser 60 m, faute de quoi un chauffage inégal de la pièce sera observé.

Les planchers d’eau chaude atteignent une efficacité maximale lorsqu’on utilise non pas un canal pour la circulation, mais le plus grand nombre possible pour créer des circuits de circulation. Chacun des circuits avec une extrémité fixée au collecteur d’admission et l’autre - à la sortie.

Après l'installation de tous les tuyaux, les tests sont effectués à des pressions supérieures à la norme de fonctionnement pour 1 atm. Cela permettra de détecter les connexions et les fuites de mauvaise qualité, ainsi que de déterminer le degré de chauffage de la pièce. Si les caractéristiques techniques nécessaires du système sont atteintes, créez un sol extérieur. En fonction des méthodes de pose appliquées et du matériau de base, ils réalisent une cravate, un stratifié ou tout autre revêtement de sol.

Sol chaud en action

Il est assez difficile de faire soi-même un plancher chaud, car il est nécessaire de calculer la puissance de chauffage requise, d’établir un plan pour le placement des installations, ainsi que de procéder correctement à tous les travaux d’installation. Le système de chauffage ainsi créé pourra utiliser rationnellement l’énergie thermique et la distribuer de manière uniforme dans tout l’espace de la pièce.

Vidéo

Cette vidéo montre l'installation d'un sol chauffé à l'eau:
