Comment faire soi-même un plancher infrarouge

Chacun de nous veut un appartement ou une maison chaleureux et confortable. Vous pouvez y parvenir en utilisant le chauffage central ou autrement - installez un chauffage par le sol en film dans votre appartement.

Les systèmes de plancher chaud ne sont plus considérés comme une nouveauté et, jusqu'à récemment, deux types de tels systèmes étaient les plus courants.

1. Plancher électrique. Lorsque vous utilisez cette option sous le revêtement de sol, installez un câble chauffant.
2. Plancher d'eau Ici, le liquide de refroidissement est de l’eau qui circule dans les tuyaux posés devant la fondation.

Les deux options sont bonnes à leur manière, mais une installation relativement difficile rend de tels systèmes pas tout à fait acceptables pour une installation autonome. En revanche, les revêtements de sol à isolation thermique infrarouge sont plus simples à installer et, lorsqu'ils sont utilisés, le rayonnement infrarouge diffuse mieux la chaleur dans la pièce.

Fonctionnalité de sol infrarouge

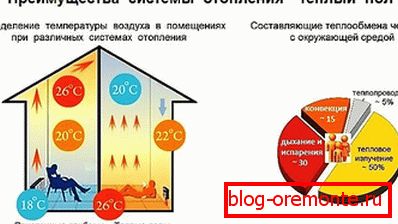

Si vous tracez une ligne entre le plancher chauffant électrique et le système infrarouge, la deuxième option chauffe la pièce et non par l'air. Le principe de fonctionnement est de générer un rayonnement thermique dans le spectre infrarouge.

Faites attention! De tels systèmes ne chauffent pas l'air de la pièce, mais des objets qui s'y trouvent.

Le composant structurel d'un sol chaud comprend une structure multicouche constituée des matériaux suivants:

• alliage de cuivre ou d'argent.
• composition de carbone ou de graphite-carbone.
• films de polypropylène.

Lorsqu'il est allumé, le système génère des rayons infrarouges qui ne chauffent pas l'air, mais les objets se trouvant dans la pièce, et toute la pièce est déjà en train de chauffer. Au cours de son travail, une atmosphère favorable est créée car l’oxygène à l’intérieur de la pièce n’est pas brûlé et il vous sera beaucoup plus facile de respirer même avec le système constamment allumé.

Selon les procédés du dispositif, de tels systèmes sont divisés en plusieurs types.

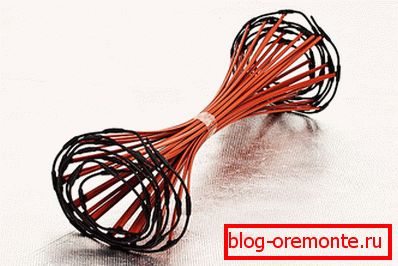

Tige

En fait, la structure de cette option n'est pas un film. En apparence, il ressemble à une échelle à corde avec des éléments longitudinaux et transversaux, où la partie longitudinale est un bus conducteur et la partie transversale est constituée de tiges en fibre de carbone dans une gaine protectrice.

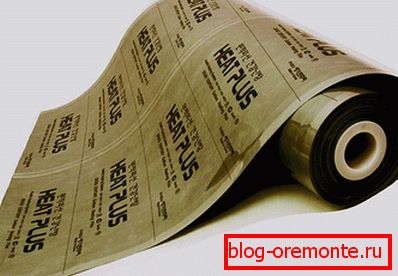

Сплошной Sol IR à base de carbone

Dans ce mode de réalisation, le système est représenté comme un tissu de carbone continu, protégé par plusieurs couches de film spécial et de filtre. Un tel film est très simplement coupé à n'importe quelle taille et se caractérise par la plus grande sécurité et efficacité du travail.

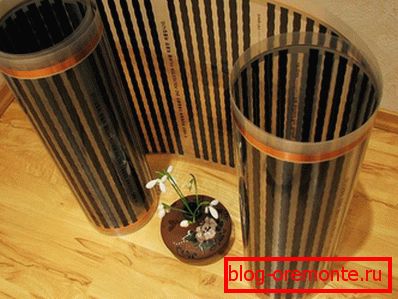

Plancher infrarouge rayé

Dans ce mode de réalisation, le système de chauffage est recruté à partir de bandes coupées individuelles et, simultanément, elles ne peuvent être coupées qu’à des endroits particuliers. Ici, pas toute la bande, mais certaines pièces contenant un mélange de graphite ou de carbone, fonctionnent comme un chauffage.

Faites attention! Lors de l'installation de cette option, les experts en chauffage ne conseillent pas de placer des meubles lourds sur une surface chauffée afin d'éviter d'endommager les bandes.

Si nous parlons du sol infrarouge qui convient le mieux, la seconde option est plus pratique pour l’auto-assemblage, à la fois en termes de qualité du chauffage et de simplicité du travail.

Quel est le bon système de sols chauds infrarouges

1. Tout d'abord - la fiabilité. Même si l'une des sections de la bande chauffante est endommagée, le reste fonctionnera toujours grâce à un système de connexion en parallèle.
2. Système d'installation facile. Cela a été possible parce que son installation n’est pas nécessaire pour effectuer des travaux préparatoires complexes.
3. Peut être installé sous n'importe quel revêtement, même avec de petites pentes.
4. Faible consommation d'énergie. Ceci est réalisé grâce à la haute conductivité thermique du carbone.

Faites attention! Outre tous les avantages liés à l'installation de sols infrarouges, il existe un autre facteur positif: la facilité de démontage et la possibilité de transférer le système vers un autre emplacement.

Nous avons déjà mentionné que l’installation d’un tel système n’exigeait pas de compétences particulières, mais avant de créer un plancher infrarouge de vos propres mains, vous devriez tout de même lire les conseils pour l’installer.

Instructions d'installation

La première étape consiste à préparer la fondation.

Le début de tous les travaux consistera à nettoyer la surface et à préparer l'installation. Alignez toutes les différences (minimum autorisé - 3 mm), nettoyez et séchez le sol.

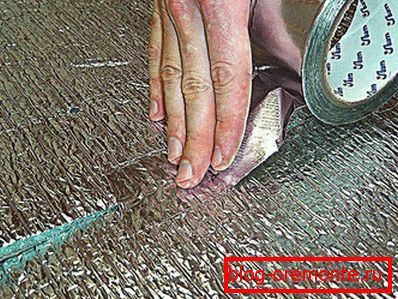

Pose de chaleur et imperméabilisation

Cela est nécessaire pour protéger le système de l'humidité, qui peut se former lorsque la température baisse. L'isolation thermique minimisera la perte de chaleur. En termes simples, cela ne le laissera pas tomber et optimisera le transfert de chaleur dans la bonne direction.

Faites attention! Si vous utilisez des carreaux comme couche de finition, il est préférable d'utiliser un liège technique pour l'imperméabilisation. Sous d'autres revêtements de sol, vous pouvez choisir tous les matériaux. L'essentiel est de les empiler avec le côté métallisé orienté vers le haut, en dimensionnant les joints avec du ruban adhésif.

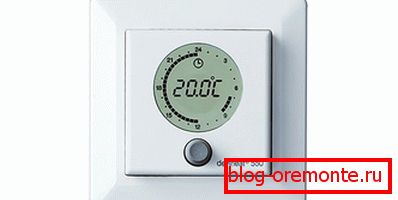

Où localiser le thermostat

Le thermostat est appelé activation du capteur et ajuste le fonctionnement du système. Il doit être placé immédiatement avant la pose du film chauffant. Les experts recommandent de l’installer à moins de 15 cm du sol.

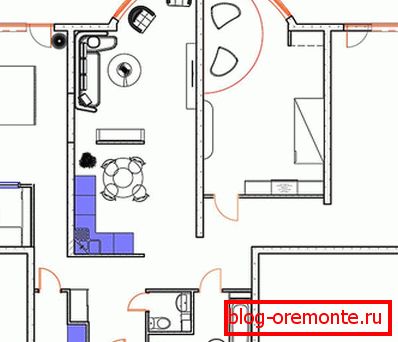

Faire une carte de l'emplacement du film

Il est nécessaire de minimiser les risques de dommages. Après tout, comme indiqué ci-dessus - le système ne peut pas être placé sous les objets volumineux et lourds. Par conséquent, gardez à l’esprit ce fait et, avant de poser le plancher infrarouge, marquez les emplacements du futur emplacement des meubles, afin de ne pas poser de film à cet endroit.

Faites attention! Si vous envisagez d'installer un plancher thermo-isolé infrarouge comme moyen principal de chauffer une pièce, sachez que dans ce cas, il ne devrait pas occuper moins de 70% de la surface au sol. Pour le chauffage d'appoint, vous devez utiliser au moins 40% de la surface de plancher.

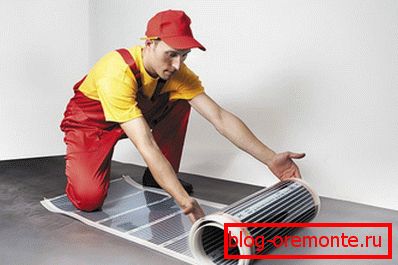

Pose de film

• Il est nécessaire de poser le film chauffant de sorte que la face en cuivre des contacts soit orientée vers le bas en direction de l'emplacement du thermostat.
• Reliez soigneusement les contacts (serrage) à la bande de cuivre et connectez-les aux fils.

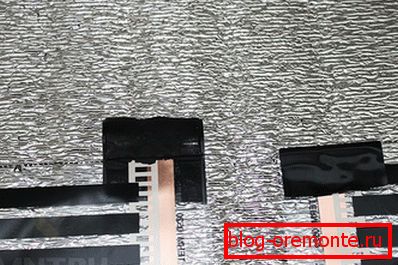

• Tous les joints et toutes les coupes sont soigneusement isolés avec du mastic spécial.
• Afin d'empêcher la fermeture des attaches de contact, la pose des bandes chauffantes doit être effectuée à une distance de 0,5 cm les unes des autres.

Faites attention! Lorsque vous marquez et coupez des bandes, veuillez noter que la longueur maximale d’une bande ne doit pas dépasser 8 mètres.

Connexion système

Après la pose des éléments chauffants, l’ensemble du système est connecté à une seule chaîne. Premièrement, les connexions du capteur thermique sont connectées à la partie inférieure du film chauffant et sont qualitativement isolées.

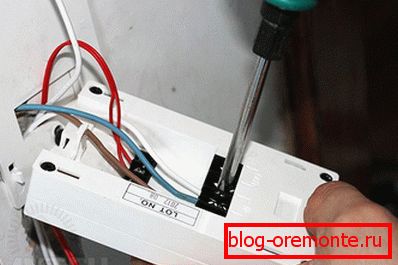

Après avoir connecté tous les contacts montés thermostat. Les experts conseillent de le monter en permanence, mais vous pouvez utiliser la connexion sous la forme d’une prise normale.

Test du système

Avant de finir le revêtement de sol, vérifiez que le revêtement infrarouge est de qualité.

• Inspectez visuellement la surface pour détecter les ruptures de film et la fiabilité de la connexion des clips de contact.
• Mesurer la résistance des bandes chauffantes (la valeur minimale autorisée est de 1 MΩ).
• Allumez le système et exécutez-le à la main. Le film devrait se réchauffer uniformément.

Si tout va bien, recouvrez la surface avec un film plastique et passez à la finition.

Toute personne ayant les compétences de base pour communiquer avec l’instrument sera capable de monter indépendamment le sol à isolation thermique infrarouge. Après avoir étudié les instructions et utilisé nos conseils, vous réaliserez facilement ce travail vous-même. Et si vous avez déjà de l'expérience dans l'auto-installation de sols IR, vous pouvez le partager avec nos lecteurs.
