Comment faire un plancher chaud dans la salle de bain

28-04-2018
Paul

Si vous deviez rester debout dans une salle de bain sur un carrelage froid, sachez que les sensations qui en découlent ne sont pas agréables. Voyons comment faire un plancher chaud dans la salle de bain.

Nous choisirons plus tard

Comment le sol chaud

  1. Un plancher chauffant est posé devant la baignoire elle-même et il est préférable de le faire sous le carrelage. Par conséquent, il ne faut pas commencer par choisir un sol chaud, mais par tracer un plan approximatif sur le papier et la surface du sol.
  2. Esquissez un dessin approximatif de votre salle de bain.
  3. Marquez dessus où il y aura des conduites d'eau et des eaux usées.
  4. Dessinez dessus l'emplacement de la salle de bain, du bain et du lavabo.
  5. Où sera la source de liquide de refroidissement.
  6. Quelle est la couche maximale de chape peut être rempli.
  7. Faudra-t-il excaver la chape existante?
  8. Voulez-vous chauffer tout le territoire ou juste un endroit près du miroir (baignoire, toilettes).
  9. Est-ce que le chauffage principal au sol chaud ou supplémentaire.

Tu as toujours le choix.

Des vues

Un sage évalue toujours toutes les solutions possibles, en soupesant les côtés positif et négatif. Découvrez toutes les options:

  • Sol alimenté par de l'eau chaude. Habituellement, cette option est utilisée dans une maison privée, des appartements, où il existe un chauffage autonome ou un tuyau de colonne montante séparé pour ces besoins. Si vous avez le chauffage central, cette option ne vous convient pas. Si un plancher chauffant est déjà installé dans certains locaux, le choix sera évident. Il n'est pas nécessaire de combiner le système, ce qui entraîne des coûts supplémentaires.
  • Il est alimenté à l'électricité, c'est-à-dire par chauffage direct. Cela implique un système dans lequel le câble joue lui-même le rôle d'un appareil de chauffage. Cette vue peut ressembler à des bobines dont les boucles sont posées manuellement; ou être représenté par des tapis. Dans cette dernière version, la meilleure option pour l'emplacement du conducteur de serpent a déjà été choisie. Le système à un noyau implique le retour du fil et du circuit dans le départ. Le système à deux noyaux a une boucle fermée.
  • Technologie de chauffage par ondes ou rayonnement infrarouge. Dans ce cas, chaque objet sert d’élément chauffant, car les rayons les chauffent d’abord, puis la température est transférée à l’air. Cela se fait au détriment des tiges de graphite, dont l’électricité est alimentée par un conducteur en cuivre.
  • Le plancher chauffant liquide électrique est une nouveauté dans son créneau. Le système est composé de tuyaux remplis d’un liquide antigel (éthylène glycol). Sur toute sa longueur, un conducteur réchauffe ce fluide et chauffe déjà le sol. Cette option convient à tous les locaux et ne dépend pas du système de chauffage central.

Qui est mieux

Chauffage électrique

La solution correcte est celle dans laquelle le moins de points négatifs sont comparés aux autres options. Il est important de se rappeler que pour une situation, un moment peut être négatif et pour une autre, le même moment peut être positif. Par conséquent, il est important d'analyser soigneusement les nuances suivantes avant le choix final:

Plancher chauffant électrique

De l'eau теплый пол

Peut nécessiter le remplacement de l'ancien câblage par un autre plus puissant.

Le chauffage ne dépend pas de l'électricité (sauf liquide-électrique).

Certains types peuvent être posés directement dans la couche de colle pour carrelage, et le chauffage infrarouge peut être posé sous un stratifié ou un linoléum.

Grande couche de revêtement et beaucoup d'espace pour l'installation.

Assez de consommation d'énergie.

Rentable par rapport à la solution électrique.

Réglage facile de la température.

L'incapacité à peaufiner.

Protection en cas d'échec.

Fuite en cas d'échec.

La nécessité d'installer un DDR ou un diphavtomat.

Pas de contact avec l'électricité.

Pose facile des câbles.

Quelques difficultés lors de l'arrondissement de tuyaux et de la pose d'un serpent.

L'augmentation du champ électromagnétique.

L'absence de champ électromagnétique.

La durée de vie de 40 ans ou plus.

50 ans de service continu.

De l'eau

Matériaux pour sol liquide

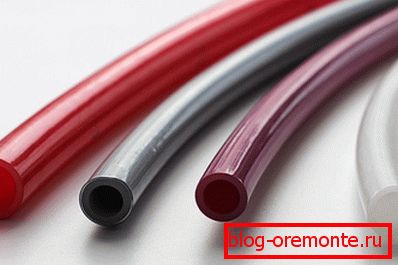

Tuyau d'eau

Si les circonstances favorisent l’installation d’un sol liquide, c’est ce qui doit être préparé avant de commencer les tâches:

  • Tuyau Il peut être en métal-plastique, en polyéthylène réticulé ou en cuivre avec tresse supplémentaire (sa durée de vie peut être de 200 ans!). Récemment, plus recommandé d'utiliser le second, en raison du fait que la première option commence à tomber dans le délabrement en raison du délaminage. En fait, la situation est telle que si vous achetez du matériel de qualité, il servira de la même manière. En effet, parmi les tuyaux en métal-plastique, il y en a aussi des sans soudure, dont l’avantage est le renforcement à l’aide d’une couche métallique. Le diamètre peut être de 16 à 20 mm.
  • Guides Dans ce rôle, les deux bandes individuelles peuvent être utilisées (le pas de fixation est de 50 cm et leur longueur totale est de 2 m), qui sont attachées à la couche isolante, ainsi que des panneaux isolants entiers avec des «pattes». Au lieu de guides, vous pouvez utiliser une grille en métal. Pour poser le meilleur serpent, faites un pas de 15 cm Si le pas est grand, prenez-le avec une cellule de 20 cm.
  • Isolation avec un réflecteur - feuille. Cela est particulièrement important si le bas des locaux non résidentiels. En outre, il est également préférable d'utiliser du polystyrène expansé (résistant aux températures élevées) ou du polypropylène.
  • Collecteur pour le chauffage par le solLe collecteur est une connexion à plusieurs voies qui vous permet de combiner tous les circuits et de les ajuster. Prenez celui où il est possible de couper chaque circuit.
  • Cabinet pour le collectionneur. Inutile si vous envisagez de faire une niche dans le mur. Dans ce cas, une porte de révision sera nécessaire.
  • Connecteurs et vannes. Pour chaque objet est sélectionné individuellement.
  • Mélange pour couler la chape. Si vous voulez obtenir une surface parfaitement plane, ne prenez pas l'argent et utilisez un composé autolissant pour le remplissage final.
  • Matériel de fixation - vis, chevilles, agrafes.
  • Opressovyvatel. Quelqu'un dit que c'est une chose optionnelle. En effet, dans certains cas, vous pouvez vous en passer, mais il vaut mieux l’utiliser.
  • Bande d'amortissementRuban amortisseur. Cela est nécessaire pour assurer la présence de joints de dilatation thermique.
  • Manchons en métal ou en plastique. Leur diamètre interne doit être tel qu'ils correspondent au tuyau. Ils ne sont nécessaires que dans les cas où les tuyaux se trouveront à la jonction des plaques ou à la jonction de plusieurs chapes.
  • Perforatrice, perceuses à béton, marteau, tournevis, balises de chape généralement, niveau laser ou niveau d'eau, outils de marquage, ruban à mesurer, fil à crochet, clé à molette, jeu de clés, ciseaux à tuyaux.

Faites attention! Si vous voulez épargner, faites-le dans des limites raisonnables. Sinon, vous devrez payer les tristes conséquences.

L'installation

Dispositif système

Pour travailler et partir sans hésiter, vous devez démarrer correctement:

  • Faites en sorte que rien ne vous empêche. Libérez la chambre de tout. Ranger Si possible, optez pour un aspirateur de chantier.
  • Si vous êtes certain que votre chape est plate et fabriquée par des professionnels, vous pouvez passer à autre chose. Dans le cas de tuiles déjà posées, il faudra frapper. Il sera nécessaire d'enlever la couche de revêtement pour pouvoir approfondir les tuyaux (cela ne sera pas nécessaire si la chape n'est pas encore terminée ou si vous envisagez de soulever le sol).
  • Déterminez à quel point votre surface est inégale. Pour ce faire, affichez le point zéro dans cette pièce - ce sera le lieu le plus élevé. Il est généralement situé dans un coin ou près d'un mur. Pour le déterminer, vous devez battre l'horizontale autour du périmètre. Cela peut être fait en utilisant un niveau laser ou un niveau d'eau. Le prochain mètre à ruban doit mesurer la distance au sol.

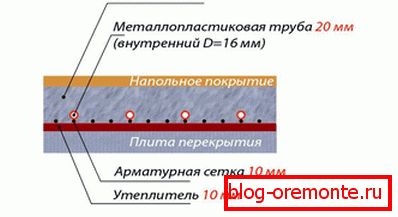

  • ÉpaisseurLa chape de ciment tiendra normalement si son épaisseur est de 3 cm et si la différence est inférieure, un sol autonivelant peut être utilisé.
  • Nous posons l’isolant avec un réflecteur, en le recouvrant d’en haut avec des plaques de mousse (son épaisseur est de 3 cm et plus. Une valeur spécifique est choisie pour les déperditions de chaleur qui peuvent se produire dans votre cas. La densité devrait être de 35 kg par m.3). Afin de protéger l'isolant de l'eau, nous le recouvrons d'un film autour du périmètre.
  • Nous fixons l'isolant sur la chape à l'aide de chevilles et de vis. Ceci est très important pour éviter son déplacement lors de la pose de tuyaux et du coulage de la chape supérieure.

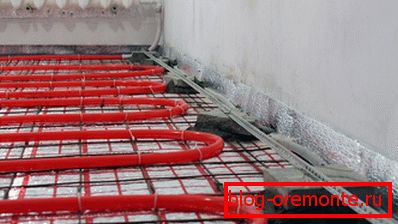

  • Vous pouvez utiliser un treillis métalliqueMettez le maillage ou des bandes pour la fixation. Les lattes seront placées en fonction du modèle sur lequel le tuyau sera posé. S'il s'agit d'un "escargot" - il est alors nécessaire de les poser en diagonale, et une ligne doit être posée directement au milieu où le virage de tuyau sera effectué. Si vous avez choisi la méthode "serpent", nous plaçons les lattes parallèlement les unes aux autres. La première méthode est plus productive, dans ce cas, le sol se réchauffera aussi uniformément que possible. Pour la salle de bain, la meilleure marche sera de 150 mm. Rappelez-vous que le circuit initial avec de l'eau chaude doit passer le long du mur extérieur et descendre au milieu. Il est important que les endroits où le condensat peut se former soient bien réchauffés. La longueur maximale d’un circuit ne doit pas dépasser 120 m si vous utilisez un tuyau O20 mm et 80 m, s’il s’agit d’un tuyau O16 mm. Si ces conditions ne sont pas respectées, il peut y avoir de grandes pertes de chaleur et une instabilité hydraulique.
  • Lay maille ou des bandes pour la fixationNous installons le collecteur et le collecteur d'où viendra le circuit de la chaudière.
  • Nous fixons une extrémité du tuyau au collecteur et l’installons conformément au schéma et au pas choisis. Pour le fixer à la grille, vous pouvez utiliser du fil à tricoter.
  • Après la pose, la deuxième extrémité est également connectée au collecteur. Tous les tuyaux à la place d'accumulation devant le capteur doivent être placés dans une isolation supplémentaire pour éviter la formation d'une élévation excessive de la température Il est important que les tuyaux ne se croisent pas lorsqu’ils sont connectés au collecteur, sinon vous risquez de vous emmêler. De même, si soudainement il est nécessaire de connecter le tuyau lors de l'installation (ce qui n'est absolument pas recommandé), faites-en un raccordement non séparable. Si cela n’est pas possible, munissez-vous d’une petite trappe pour l’entretien de la connexion par fiche.
  • Nous commençons l'eau sous pression dans le tuyau (en même temps, en utilisant le robinet de Mayevsky, il est nécessaire de purger tout l'air). En utilisant un opressovyvatel, nous augmentons la pression dans le système à 6–8 atmosphères et partons pour une journée. Si après un jour la pression n'a pas changé, alors tout est prêt. Si la pression a chuté, il est nécessaire de vérifier tous les joints, s'il y a des fuites. Si tout est en ordre, nous retrouvons la pression et partons pour un autre jour. Si la connexion n’est pas établie avant l’hiver, il est préférable de mettre l’air sous pression pour éviter le dégel du système. Lorsque vous effectuez des opérations, veillez à fermer le robinet de la chaudière afin de ne pas endommager ce radiateur.
  • Après le test de pression, nous ne relâchons pas la pression, elle devrait rester jusqu’à la fin de tous les travaux. Ceci est important, car dans le processus, vous pouvez endommager le tuyau quelque part. Il est plus facile de remarquer si c'est sous pression.
  • Nous avons mis le ruban amortisseur autour du périmètre. Fixez-le dans les coins ou sur un ruban adhésif double face sur la longueur.
  • Remplir la chape supérieure. Son épaisseur maximale ne doit pas dépasser 70 mm. Ensuite, vous pouvez poser la tuile.
  • Faire couler de l'eau chaude après quelques semaines, après séchage complet (généralement environ 30 jours).

Matériaux pour chauffage électrique au sol

Plancher chauffant électrique

Une grande partie de ce que nous savons de la version précédente est également utile ici:

  • matériaux isolants, comme dans les instructions précédentes;
  • Mélange pour couler la chape, si nécessaire;
  • système de câble ou de tapis;
  • thermostat et capteur;
  • câble froid;
  • boîte de montage pour thermostat;
  • ruban isolant;
  • cutters, pinces, ciseaux, multimètre, perceuse à percussion ou foret, borax et couronnes.

Plancher chauffant électrique

Dispositif de plancher calorifuge en câble

  • Nous faisons le nettoyage général.
  • Nous mesurons le niveau de la surface et l’alignons, si nécessaire, comme décrit dans les instructions précédentes. Dans le cas où la chute est petite, il n'est pas nécessaire de niveler le sol immédiatement. Vous pouvez le faire en haut, après avoir déposé tout le système.
  • Nous avons mis des matériaux isolants (en suivant l'exemple du manuel précédent).
  • Nous faisons une rainure dans laquelle nous plaçons le capteur. Le capteur doit être placé dans un tube hermétique. Nous câblons à l'emplacement du thermostat.

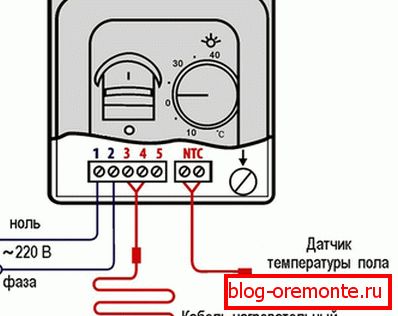

  • Schéma de connexion réseauInstallez le thermostat.
  • Nous avons mis le type de plancher chaud, que nous avons choisi conformément au schéma dessiné. Il est important de noter que pour une salle de bain, la valeur doit atteindre 150 W par mètre.2. Si vous posez un seul câble, le système de guidage vous aidera. Pour calculer le pas, vous devez multiplier par 1000 la surface de chauffage totale et diviser par la longueur du câble. Si vous utilisez un tapis, tous ces calculs, ainsi que les barres d'appui, ne sont pas nécessaires.
  • Après l'installation, nous le connectons au capteur et au thermostat.
  • Nous vérifions la performance. Certains fabricants autorisent l'inclusion à court terme. D'autres recommandent de mesurer la résistance. Les valeurs optimales sont indiquées sur l'emballage. Cela devrait être fait avec un multimètre.
  • Vous pouvez maintenant verser la chape supérieure conformément aux instructions ci-dessus. Certains types de câbles chauffants peuvent être posés directement sur la couche de colle à carrelage. Si vous envisagez de le faire, alors au stade de la préparation, assurez-vous de niveler la surface.
  • Allumer à pleine puissance après séchage de la chape.

Faites attention! Le thermostat ne peut être installé dans la salle de bain, faites-le près de la porte ou dans une autre pièce.

Connexion du thermostat

Après tout le travail effectué, vous entrerez fièrement dans la salle de bain et votre femme pourra nettoyer confortablement.
