Comment faire un plancher chauffant électrique

23-05-2018
Paul

Il est impossible d'imaginer un appartement moderne sans un bon chauffage. L'installation d'un plancher chauffant électrique est également courante. Un tel système n'est plus considéré comme une nouveauté. Dans cet article, nous décrirons comment faire un chauffage au sol électrique de vos propres mains et montrerons également la vidéo sur son installation.

Ce qui est bien, ce système

  1. Le premier est une installation simple, une maintenance peu coûteuse et la possibilité d’économiser de l’énergie.
  2. La seconde est le confort. Par exemple, des appareils de chauffage conventionnels sont installés sur les murs sous les fenêtres afin que leur chaleur déplace l'air froid. Si nous parlons du système de chauffage par le sol, dans les régions à climat doux, lors de son installation, il n’est pas nécessaire d’utiliser d’autres options de chauffage, car il y aura suffisamment de chaleur même pour réchauffer toute la pièce.

Dispositif et principe de fonctionnement

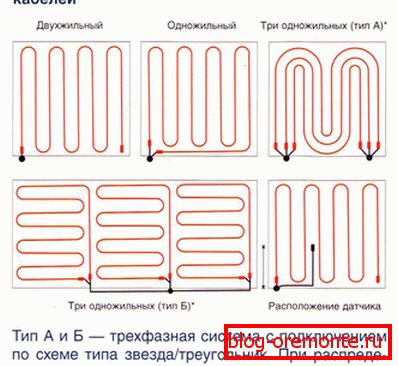

Schémas de pose de câbles

Tout est simple ici - cela fonctionne sur la base d'un câble électrique posé sur un sol propre, qui est ensuite coulé avec un coupleur. En plus de cette conception, vous pouvez poser n'importe quelle couverture.

Comment choisir un câble

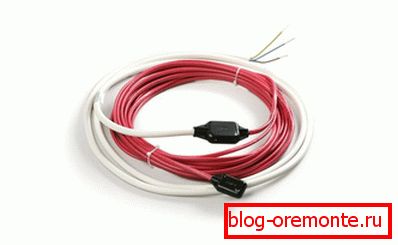

Câble chauffant au sol

En apparence, il ressemble à un câble d'antenne classique, mais son objectif est complètement différent: la conversion de l'électricité en chaleur. Lors du choix, faites attention à son étiquetage. L'important est le paramètre de dissipation de chaleur. L'option la plus raisonnable est de 15 à 25 W / m, cela suffira à créer une température confortable et en même temps, un tel câble sera moins susceptible de se détruire pendant une longue durée de vie.

Avant de faire un plancher chauffant électrique, vous devez décider quel objectif vous souhaitez atteindre. L'installation d'un sol calorifugé permet dans la plupart des cas:

  • comme chauffage supplémentaire dans une grande pièce,
  • comme moyen principal de chauffer une loggia ou un balcon,
  • pour augmenter le confort dans la cuisine ou la salle de bain.

L'ordre des travaux préparatoires

Besoin de chape

  1. Entièrement libre la salle entière.
  2. Si le travail est effectué dans un nouveau bâtiment, vous devez alors enlever toutes les ordures et faire une chape de ciment. Si vous effectuez des réparations dans un vieil appartement, vous devez alors niveler le sol et enduire toutes les irrégularités.
  3. Planifiez et préparez un emplacement pour le thermostat (si nécessaire, installez un câblage séparé pour celui-ci).

Procédure d'installation au sol

Faites attention! Avant de poser le câble, les experts recommandent de placer un film plastique sur le sol afin d’empêcher toute condensation.

Nous mettons un radiateur

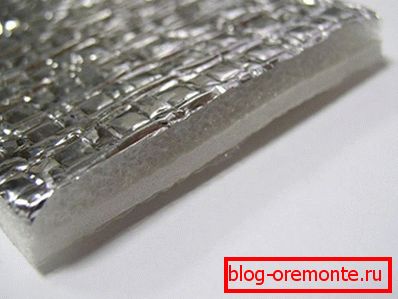

Penofol sous le sol chaud

Penofol s’acquittera bien de cette tâche. Il s’agit d’un revêtement moderne thermo-isolant d’une épaisseur de 14 microns et d’un revêtement auto-adhésif en polyéthylène. Disposez-le autour du périmètre de la pièce en fixant, si nécessaire, les joints avec du ruban adhésif.

Au-dessus de l'isolant se trouve un treillis d'armature qui remplit deux fonctions importantes:

  1. Premièrement, cela donnera de la force à la solution avec laquelle la base sera coulée.
  2. Deuxièmement, son installation évite que le câble chauffant ne surchauffe avec l’isolation thermique.

Technologie de montage

Capteur de réglage

Pour commencer l'installation d'un sol calorifuge, il est nécessaire d'installer un régulateur de température.

  1. À l'endroit pré-marqué, un trou est percé pour le siège de l'unité de commande.
  2. Les canaux pour connecter le câble d'alimentation au tableau de distribution sont cousus dans le mur.
  3. Ensuite, la boîte est installée et le câble est posé.
  4. Après tous les coups sont scellés avec de l'albâtre et, si nécessaire, nivelé avec un mastic pour la finition ultérieure

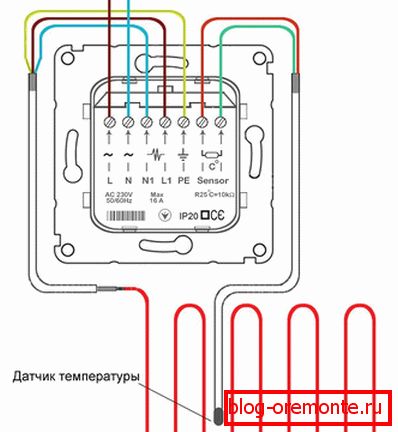

Le schéma de connexion du thermostat

Faites attention! Pour que la fiabilité de l'ensemble du système se connecte, elle doit être directement à partir du panneau électrique. Il serait préférable que vous «posiez» le câble d’alimentation sur un commutateur séparé.

Technique de pose du cable chauffant

Fixation de câble

La pose de chauffage électrique au sol avec leurs propres mains (en particulier le câble) doit être effectuée conformément au schéma:

  1. Commencez par vérifier l’intégrité du câble afin de détecter tout écart visible et mesurez la résistance.
  2. Il est nécessaire de faire la pose avec une petite tension, mais seulement sans effort excessif. Assurez-vous qu'il n'est pas renversé.
  3. En flexion, le rayon de câble minimal peut être d'au moins 6 mm. Surtout cette condition doit être observée dans les endroits où il y a des couplages
  4. Pour une meilleure fixation du câble, il est attaché au treillis de renforcement avec du ruban adhésif.
  5. Une fois que vous avez fini de travailler avec le câble, les experts vous déconseillent de réaliser un travail autre que le lissage.

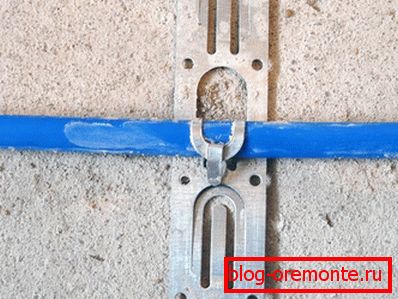

Fixation des câbles sur les guides

Faites attention! Si la pose du plancher électrique est effectuée dans une chambre froide du nouveau bâtiment, celui-ci doit être connecté au réseau pendant quelques minutes pour permettre son échauffement..

Coulée de béton

Remplir un serre-câble

Pour de tels travaux, il est préférable d'utiliser des mélanges prêts à l'emploi. Dans leur composition contient généralement tous les liants nécessaires. Ils ont la plasticité et la résistance à la fissuration.

  1. Immédiatement avant de verser, vous devez faire de petits trous dans le radiateur pour que le mélange entre en contact avec le revêtement de sol rugueux et se conserve mieux.
  2. Il est nécessaire de verser la solution du coin le plus éloigné de la pièce et d’utiliser des balises pour le nivellement. Il est nécessaire de mettre le coupleur à niveau sur la longueur du câble afin de ne pas perturber sa longueur.

Faites attention! Afin de maximiser le transfert de chaleur d'un sol chaud, les experts conseillent de ne pas appliquer d'épaisseur de chape supérieure à 50 mm.

Astuces d'opération

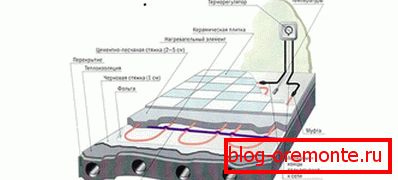

Principe de dispositif et de travail

  1. Le fonctionnement du système doit être allumé pendant plusieurs heures, tandis que le régulateur doit être réglé à 20 ° C. Chaque jour, la durée d'activation doit être augmentée d'une heure.
  2. La pose du revêtement de finition ne peut être antérieure à 7 jours après le démarrage du système. Si vous couvrez le sol avec du stratifié, il est préférable de différer ce processus jusqu'à ce que la chape soit complètement sèche, le fabricant l'indique généralement sur le délai d'emballage.
  3. Lors de la pose du carrelage, les joints doivent avoir au moins 2 mm, afin d'éviter que le carrelage ne se fissure lors de la dilatation thermique.

Après avoir examiné les instructions relatives à la pose d’un plancher chauffant électrique, vous pourrez vous rendre au travail en toute confiance.

Vidéo

Instructions d'installation pour le chauffage électrique par le sol:
