Comment fonctionnent les sols d'eau chaude

Depuis 15 ans, les sols en eau chaude sont utilisés avec succès comme source de chaleur principale et supplémentaire dans les zones résidentielles. Ce n’est un secret pour personne que pour assurer le bon fonctionnement de ce système, il est important, lors de leur montage, de suivre la séquence d'installation et, pour cela, de comprendre le fonctionnement des sols avec eau chaude. Dans ce cas, même si vous décidez de chauffer les sols avec vos propres mains, vous serez en mesure de créer un chauffage efficace, ce qui sera un excellent outil de lutte contre le froid. Dans cet article, nous examinerons les principaux nœuds du chauffage de l’eau et sur quelles bases.

Le principe du chauffage par le sol

Le travail d'un plancher d'eau chaude consiste à pomper le caloporteur sur des tuyaux préalablement posés. En règle générale, le caloporteur se déplace de force sous l’influence d’une pompe de circulation. Le chauffage du liquide de refroidissement est effectué dans la chaudière, qui peut être du gaz, de l'électricité ou un combustible alternatif. Un contour est posé dans le sol, qui consiste en un apport et un retour. Entre le circuit de chauffage et la chaudière est équipé d'un collecteur dans lequel le liquide de refroidissement est réparti uniformément sur plusieurs circuits. Le collecteur sert également à contrôler et à réguler la température. Lorsque la température tombe en dessous du point de consigne, les vannes thermostatiques s'ouvrent et de l'eau chaude pénètre dans le système. Lorsque la température de consigne est atteinte dans le système et dans la pièce, ces vannes coupent l'alimentation en liquide de refroidissement et la pompe est arrêtée en conséquence. Pour faciliter la gestion, l’ensemble du système de chauffage par le sol fonctionne en mode automatique.

Faites attention! L'arrangement d'un collecteur de sol d'eau chaude est la principale et la meilleure option. Cependant, il existe d'autres méthodes qui ne sont pas moins efficaces et qui, dans certains cas, constituent la seule solution correcte pour organiser le chauffage par le sol.

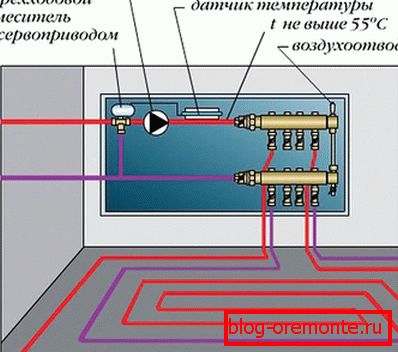

Grâce au collecteur, vous pouvez définir une température confortable pour le sol. Ainsi, depuis la chaufferie, le liquide de refroidissement s’écoulant dans le collecteur peut avoir environ 90 ° C. Le collecteur possède une tête thermique avec sonde à immersion qui vous permet de régler la température. C’est ainsi que la température de plancher souhaitée est réglée, ce qui atteint environ 50 ° C. Si nécessaire, le réfrigérant refroidi est mélangé avec le réactif chaud dans la proportion requise que la sonde à immersion régule. Ainsi, vous devez simplement régler la température souhaitée et le système l’ajustera automatiquement.

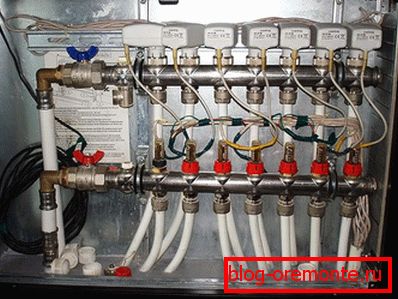

Faites attention! De plus, le collecteur est équipé de débitmètres. Ils indiquent le niveau de température dans chaque circuit. Par exemple, un circuit peut être dirigé du collecteur vers la salle de bain et la chambre. Si vous le souhaitez, vous pouvez régler la température requise pour une pièce spécifique.

Pour réguler la pression dans le système, une conduite de dérivation est utilisée. Grâce à elle, en cas d'accident, l'eau sera automatiquement drainée, ce qui stabilisera la pression dans le système.

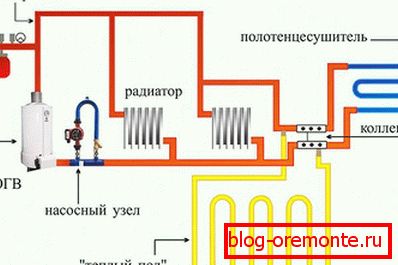

Plancher chauffant en combinaison avec des radiateurs

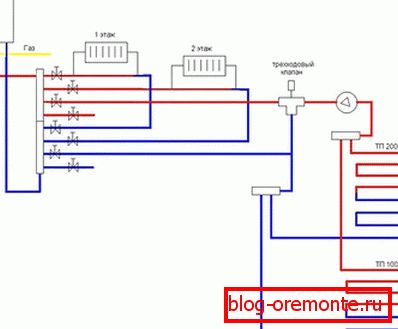

Dans certains cas, l'agencement d'un sol chauffant n'est possible que s'il est associé à un système de radiateur. Ainsi, le chauffage principal sera constitué de radiateurs et, dans certaines parties de la pièce, un plancher chauffant sera installé. Pour réaliser cela, il y a plusieurs options. Par exemple, un connecteur en T est installé à l'entrée / à la sortie de la chaudière. Une sortie est conçue pour le chauffage par le sol et l'autre pour le radiateur.

Faites attention! Le chauffage par le sol peut être facilement intégré dans un système de radiateur existant. Cela est possible grâce au thermostat sans fil, qui accélère et facilite l'installation et la connexion du plancher d'eau.

Nous avons discuté avec vous des schémas de base du chauffage par le sol. Si vous comprenez comment fonctionne ce système, vous n'aurez pas beaucoup de difficulté à l'installer vous-même. Si vous avez de l'expérience dans ce travail, veillez à laisser des commentaires. Si vous avez des questions, adressez-vous à nos experts.

Vidéo

Dans la vidéo fournie, vous en apprendrez plus sur le principe de fonctionnement d’un sol à eau chaude:

Schémas

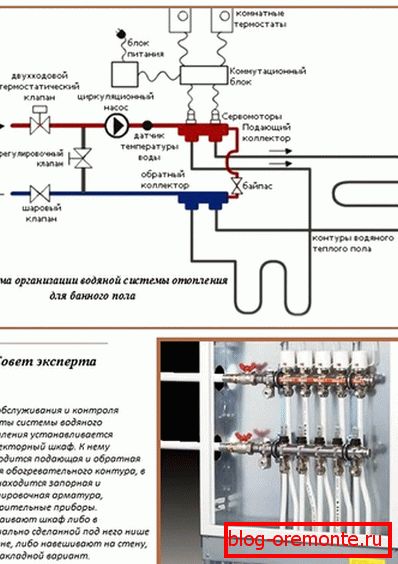

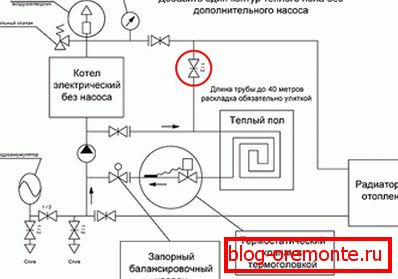

Nous vous recommandons de vous familiariser avec divers schémas de câblage et dispositifs d’un sol à eau chaude:
