Comment poser un sol d'eau chaude

L'organisation des sols chauds est une solution moderne qui offre confort et convivialité dans les locaux résidentiels. Pour leur fonctionnalité stable, il est important de connaître les subtilités du travail d'installation. Par conséquent, avant de poser le sol d'eau chaude, vous devez vous familiariser avec les recommandations et conseils existants. Dans cet article, nous examinerons les étapes séquentielles pour effectuer ce travail sans la participation de spécialistes.

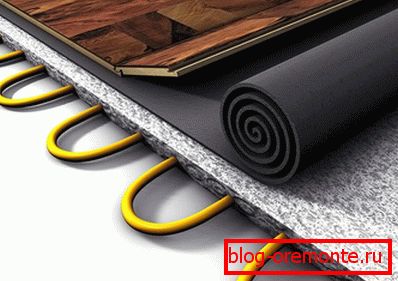

Caractéristiques du chauffage de l'eau

Ce système de chauffage a ses limites. Par exemple, il est déconseillé de l'installer dans un immeuble. Surtout si vous avez un système de chauffage centralisé. La connexion du chauffage par le sol à un système de chauffage central peut entraîner un déséquilibre, si bien que vos voisins ne disposent que d’une seule colonne montante, les batteries seront froides. De plus, ces sols chauds dépendent du système central et ne fonctionneront que pendant la saison de chauffage.

Faites attention! Si le chauffage individuel est effectué dans votre appartement ou si une agence distincte est prévue dans le nouveau bâtiment pour la pose d'un plancher chauffant, il n'y aura pas de déséquilibre.

En ce qui concerne les maisons de campagne, la fabrication d'un plancher chauffant est même recommandée. Pour ce faire, vous pouvez utiliser plusieurs méthodes d'installation:

• Béton
• Nastilny.
• Bois.

Nous considérons les avantages de chaque technique. Mais quelle que soit la méthode d’installation, l’ensemble du travail est divisé en 4 étapes:

1. Créer un projet.
2. Préparation
3. Installation du système.
4. Pose de sol.

De plus, quelle que soit la méthode choisie, il est possible de poser votre propre plancher chauffant. Pour cela, le désir est nécessaire et le résultat viendra sûrement.

Un design compétent - la clé du succès

À la première étape, tout doit être soigneusement pensé. Même si vous avez de l'expérience dans ce travail, la création d'un projet est une partie importante du travail préparatoire..

Faites attention! Le projet d’un sol calorifugé est nécessaire pour déterminer la quantité de matériau nécessaire, les pertes de chaleur et choisir le modèle de pose de tuyau approprié.

Vous devriez également considérer:

• hauteur et forme de la pièce chauffée;
• zone chauffée;
• caractéristiques des tuyaux et autres matériaux;
• quelle température voulez-vous dans le salon.

Aujourd'hui, faire le projet d'un sol calorifugé ne posera pas de difficultés particulières. Vous pouvez utiliser le service - calculatrice en ligne ou programmes informatiques spéciaux. Mais même leur utilisation nécessite la connaissance des données de base: le matériau de construction de la maison, l’épaisseur des murs, le type de revêtement de sol, la zone de chauffage, etc. Les résultats aideront à voir la consommation moyenne de matériau.

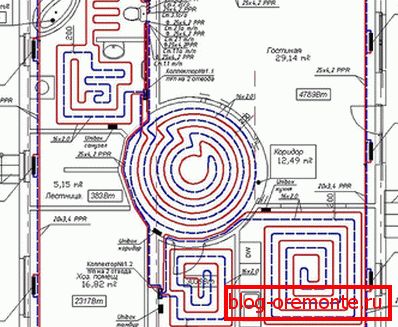

Si vous n'avez pas accès à de tels programmes, le diagramme de projet peut être exécuté sur une feuille de papier. Pour ce faire, à l’échelle appropriée, transférez la forme de la pièce sur une feuille de papier. Déterminez l'emplacement du collecteur. La zone chauffée est divisée en circuits séparés. Chaque contour, en moyenne, ne doit pas dépasser 100 m Il est important de déterminer l'emplacement des joints de dilatation.

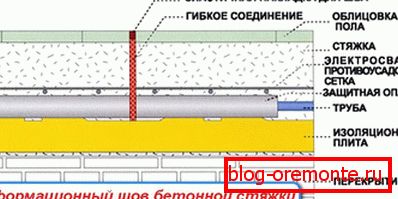

Une attention particulière doit être portée à la déformation et aux joints sédimentaires. Le joint de dilatation est nécessaire pour compenser la compression / dilatation de la chape, qui se produit au moment du changement de température. Selon les exigences de la norme EN, un joint de dilatation est requis si la surface de remplissage de la chape dépasse 40 m.² (selon CM 41-102-98 plus de 30 m²). Un tuyau qui traverse la couture doit nécessairement être «habillé» dans une gaine ondulée, dont la longueur peut atteindre 1 m.

Faites attention! Le joint de dilatation ne peut traverser le pipeline qu'avec le flux ou le retour. La boucle devrait être sur le côté.

Quant au joint sédimentaire, il doit être réalisé entre différentes pièces. En règle générale, il est placé dans la porte ou entre la pose de différents revêtements de sol, par exemple entre le carrelage et le stratifié. Un joint sédimentaire est réalisé par le procédé de rasage dans une chape en ciment à 1/3 de son épaisseur. Ce travail peut être effectué par le moulin. Le joint qui en résulte doit être rempli de mastic élastique.

Au stade de la conception, vous devez choisir le matériau à aplatir. Le fait est que chacun d'eux a son propre indice de conductivité thermique. Par exemple, la conductivité thermique des carreaux et du bois est très différente. Par conséquent, la puissance choisie du plancher chauffant sous le carrelage et le bois sera différente. Grâce à ces calculs, vous pouvez atteindre la température souhaitée dans le salon.

Faites attention! La plupart des experts conseillent de ne pas poser de plancher chaud sous les meubles. Cela est dû au fait que l'arbre peut se briser sous l'influence de la température élevée. En outre, il n'est pas recommandé d'installer le chauffage pour les appareils sanitaires. Par conséquent, lors de la création d'un projet, vous devez envisager leur emplacement à l'avance.

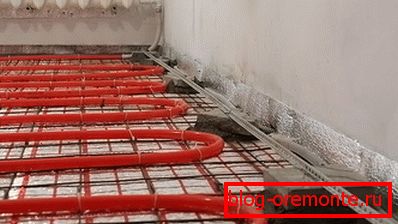

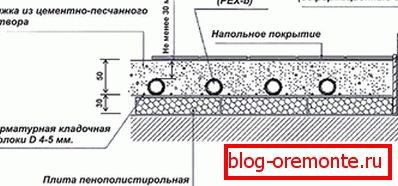

Pose de tuyaux en béton

Cette méthode comprend un certain nombre de travaux préparatoires. Tout d'abord, nivelez la surface du sol. La différence de hauteur autorisée ne doit pas dépasser 5 mm. Si le chiffre est supérieur, un projet de chape supplémentaire est requis. Une couche d’isolation thermique est placée au-dessus du tirant d’évacuation pour éviter les pertes de chaleur (l’épaisseur de l’isolation n’est pas inférieure à 3 cm et la densité est de 35 kg / m³).

Faites attention! L'épaisseur de l'isolation dépend de la charge thermique. Plus ce chiffre est élevé, plus son épaisseur est requise.

Ensuite, fixez le ruban amortisseur autour du périmètre de la pièce contre le mur, ce qui compensera l’agrandissement de la chape. Il doit recouvrir complètement la couche de chape et l'isolation thermique. Après cela, vous devez mettre un film réfléchissant sur toute la surface du sol pour diriger l'énergie thermique vers le haut. La prochaine étape sera l’installation du maksetka et la pose des circuits de chauffage. Méthodes de style:

• serpent;
• escargot;
• méthode combinée.

Si toutes ces étapes sont terminées, vous pouvez procéder à la préparation de la chape. Pour le créer, il faudra du ciment M300. Des gravats, du sable et du plastifiant doivent être ajoutés au béton. La proportion de consommation peut être la suivante: 1 kg de ciment, 2 kg de sable, 3,5 kg de pierre concassée. Le plastifiant est ajouté conformément aux instructions du fabricant.

Conditions requises pour la chape sur un sol d'eau chaude:

• L'épaisseur de la chape au-dessus du tuyau n'est pas inférieure à 30 mm. La couche totale ne dépasse pas 100 mm.
• Le remplissage de la chape est effectué après vérification du système.
• Si la pièce est trop grande, la chape doit être divisée en plusieurs sections (ceci est autorisé si la distance du mur est supérieure à 8 m).
• La chape doit sécher dans des conditions naturelles, sans le chauffage inclus.

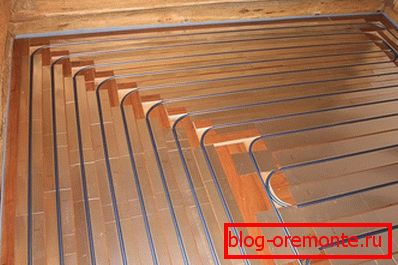

Installation sur un plancher en bois

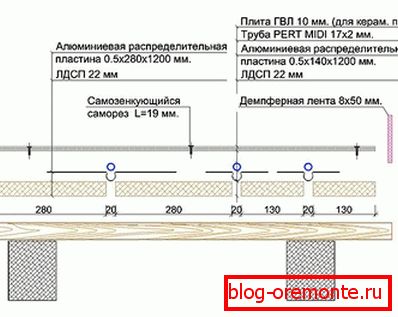

S'il n'est pas possible de remplir la chape, vous pouvez utiliser une autre technologie pour fabriquer un sol à eau chaude - une méthode en bois. Pour ce faire, un isolant thermique en polystyrène ou en laine minérale est placé entre les retards. Dans les planches de plancher pré-faites des cavités.

Souvent, dans de telles situations, il n'est pas nécessaire de chauffer (ceci est à la discrétion). Ensuite, vous devez poser le substrat et le réflecteur. Pour cela, il est recommandé d'utiliser des plaques d'aluminium spéciales. Ils répartiront uniformément l'énergie thermique sur toute la surface du sol. Après avoir posé les tuyaux sur le dessus, il est recommandé de poser un joint en fibre de plâtre, après quoi vous pourrez immédiatement installer un revêtement de sol stratifié, un parquet, un revêtement de sol en linoléum, etc.

Cette catégorie de rack s'applique également à cette catégorie. Au lieu de dalles finies, des lattes spéciales sont utilisées. Ils doivent être posés de manière à ce qu’il y ait entre eux des rainures pour les plaques d’aluminium. En règle générale, la méthode du bois consistant à poser un plancher d'eau chaude est utilisée dans les maisons en bois.

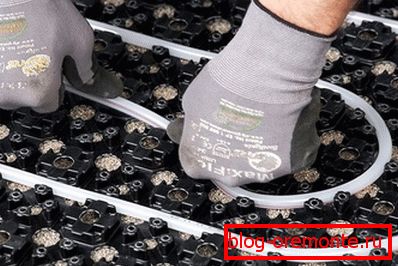

Настильная система

Si votre maison / appartement a des plafonds bas, le système en polystyrène sera la solution idéale. Il est constitué de plaques reliées entre elles par des rainures. Dans ce cas, l’installation d’un plancher d’eau chaude est réalisée selon la technologie suivante:

• Une isolation thermique est posée sur le sous-plancher.
• Sur toute la surface du sol, posez des plaques de polystyrène.
• Les plaques de distribution de chaleur sont montées sur le dessus.
• Les tubes sont doucement insérés dans les fentes d'atterrissage.
• Si, après vérification, tout fonctionne correctement, vous pouvez remplir la cravate et poser le revêtement de sol fini.

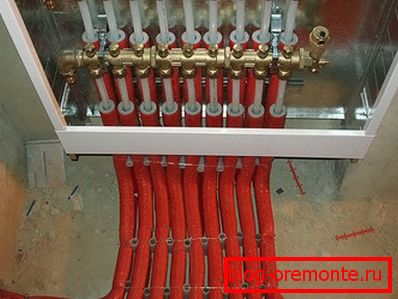

Installation des composants principaux

En plus de la pose des tuyaux de chauffage, il est important d’installer correctement les principaux composants, notamment l’unité de mélange et le collecteur. Une armoire de collecte est installée à un emplacement spécifié dans le projet. Un collecteur y est installé. À partir de là, le liquide de refroidissement est distribué uniformément à chaque bureau. Deux tuyaux d'alimentation / retour sont fournis au collecteur. Une unité de mélange supplémentaire est également équipée, qui maintient la température du liquide de refroidissement requise. Il assure une circulation forcée constante de l'eau à travers le système de chauffage par le sol.

Schémas de pose de tuyaux et essais de systèmes

Les modèles de pose de tuyaux les plus courants sont en spirale et en serpent. Si vous choisissez la méthode d'installation du serpent, le pipeline est principalement dirigé vers le mur extérieur. Il y a de grandes pertes de chaleur à proximité. Depuis le mur, le contour est uniformément distribué au centre de la pièce. L'espacement des tuyaux peut varier de 15 à 25 cm S'il est nécessaire d'augmenter la capacité d'un plancher chauffant, le pas est réduit et inversement. Il est donc recommandé de réduire l’étape de pose à 15 cm près du mur extérieur.

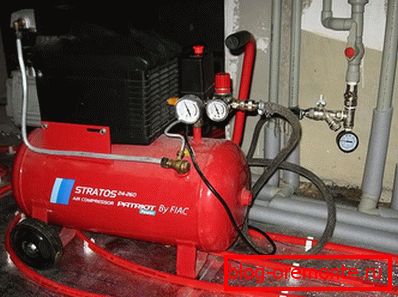

En ce qui concerne le test du système, il doit être effectué après que les tuyaux aient été complètement installés et connectés au collecteur. Cela implique des tests hydrauliques qui testent la résistance et l’étanchéité du système. Le test de pression est effectué à une pression de 3-4 bars. Pour le test de pression, vous pouvez utiliser un compresseur d'air ou une presse hydraulique. Si des défaillances sont détectées au cours du processus de vérification, celles-ci doivent être éliminées et ce n’est qu’à la suite de cette opération que le ricin doit être coulé.

Nous avons donc appris de cet article les caractéristiques de l’appareil et la pose d’un plancher d’eau chaude. Différentes techniques pouvant être utilisées ont été considérées. Quelle technologie choisir, chacun décide seul, car chaque cas est individuel.
