Le collecteur pour un sol thermiquement isolé

Pour installer un plancher d'eau est important d'observer tous les détails. Chaque circuit doit être équipé de tout le nécessaire. Et le collecteur est l’une des parties importantes du système de plancher d’eau. Si vous achetez un collecteur prêt à l'emploi, c'est de loin l'option la plus simple. Cependant, vous devrez préparer environ 20 000 roubles. Si vous voulez économiser de l'argent, alors collectez vous-même un collecteur pour un sol chaud. Dans cet article, vous apprendrez comment procéder.

Quel est son but

Le collecteur joue le rôle de mélange et de distribution d’eau chaude le long de plusieurs circuits de chauffage parallèles. La grande section transversale et la faible vitesse contribuent au mélange efficace du liquide de refroidissement chaud et chaud, stabilisant la température.

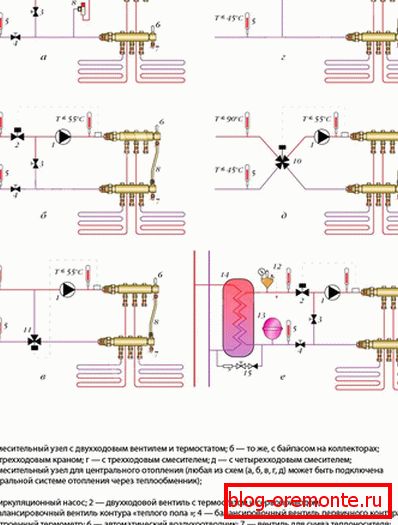

Le schéma de connexion est très simple. Lorsque le liquide de refroidissement traverse le circuit, il retourne dans le collecteur et se mélange au liquide de refroidissement chaud. Pour régler le rapport eau chaude / eau chaude, des vannes spéciales sont montées. Un capteur de pression et de chaleur est également monté pour un contrôle précis de la température. L'installation ne se fait pas sans pompe de circulation, ce qui augmente la pression dans le système.

Dans l'exemple suivant, vous pouvez comprendre dans quel but il est nécessaire de construire un collecteur pour le chauffage par le sol:

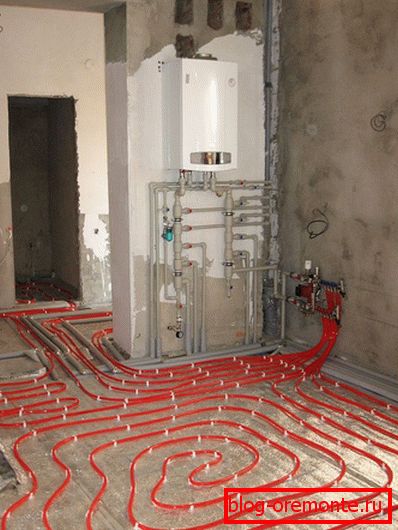

Exemple: une chaudière est installée dans votre maison. Il a fait le câblage pour les radiateurs. Ils nécessitent l’approvisionnement en liquide de refroidissement à une température de 75 ° C à 95 ° C. Aussi, vous envisagez d'installer un sol chaud. Pour lui, le liquide de refroidissement devrait avoir une température de 35 ° C à 55 ° C. La surface du sol doit avoir une température maximale de 30 ° C. Sinon, le revêtement de sol sera endommagé. C'est juste dans une telle situation ne peut pas se passer d'un collectionneur. En effet, dans le contour d'un sol chaud, vous devez envoyer le liquide de refroidissement avec une température inférieure à celle de la batterie. De plus, en raison de la plus grande longueur des tuyaux dans un champ chaud, il est nécessaire d'augmenter en plus la pression. Pour cela, une pompe est montée sur le collecteur.

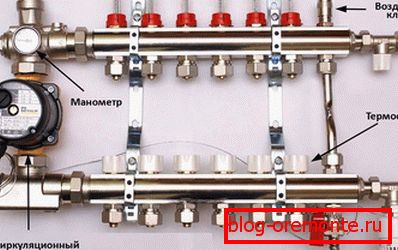

Éléments collecteurs

Un collecteur ordinaire pour le chauffage par le sol comprend les éléments importants suivants:

• Vanne à trois ou deux voies.
• La pompe circule.
• Vannes d'arrêt et d'équilibrage.
• Deux collectionneurs.
• Tête thermique équipée d'un capteur de température.
• Pour ajuster le manomètre.
• Conduit d'air Utilisé pour éliminer l'air.

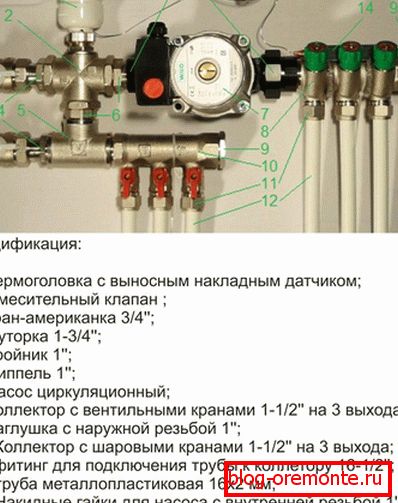

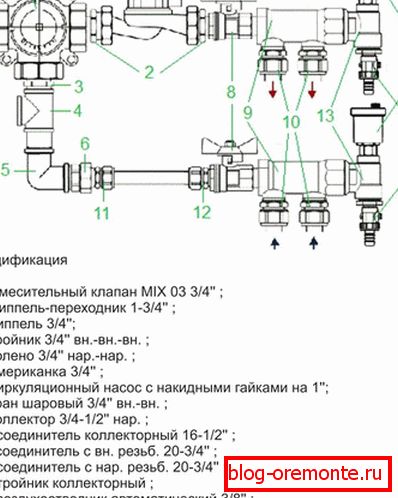

L'emballage multiple comprend également des mamelons, des raccords, des tés et d'autres éléments jouant un rôle important.

La structure de la vanne à deux et trois voies

La vanne à deux voies a une capacité inférieure. Pour cette raison, le flux de liquide de refroidissement est effectué sans sauts et en douceur. Cette option est idéale pour la maison pas plus de 200 m².

Faites attention! Tôt ou tard, la valve peut échouer. Pour le remplacer facilement, il est recommandé d’installer un américain.

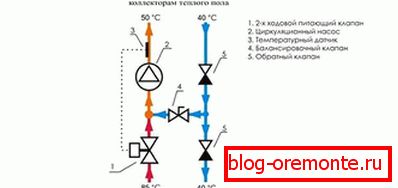

La vanne à deux voies fonctionne donc selon le principe suivant:

• Tête thermique. Il contrôlera la température du liquide de refroidissement qui pénètre dans le circuit.
• Lorsque la température est élevée, la vanne s'ouvre. Après cela, l'eau chaude ne coule pas.
• Dès que l'eau refroidit, l'alimentation en liquide de refroidissement chaud s'ouvre.
• De l'eau de retour coule en continu. Chaud, vient seulement quand c'est nécessaire.

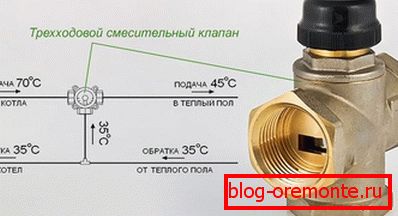

Quant à la vanne à trois voies, elle est considérée comme universelle. En règle générale, il est utilisé dans des systèmes complexes. Si vous avez plusieurs boucles prévues, une vanne à trois voies serait la meilleure solution. Cependant, il présente un inconvénient évident, à savoir la forte fluctuation de la température. Un liquide de refroidissement chaud peut être fourni au circuit s'il y a des données erronées sur le thermostat. La vanne à trois voies a une capacité de débit élevée.

Faites attention! Souvent, les servos sont également montés sur un tel système. Ils sont contrôlés par des capteurs de température de l'air ou des capteurs météorologiques.

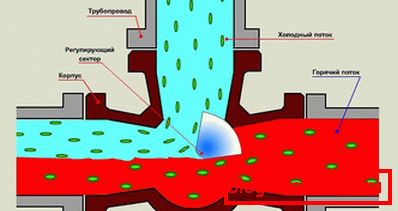

La vanne à trois voies fonctionne selon le principe suivant:

• Cet appareil contrôle simultanément le débit d'eau du tuyau de retour et de la chaudière à travers la dérivation.
• À l’intérieur de cet appareil, mélange de l’eau chaude et de la chaleur.
• Le volet intérieur est perpendiculaire au tuyau de retour et au tuyau d'alimentation.
• Lors du réglage, vous pouvez modifier le débit et le niveau de température.

Installation de capteur météo

Si vous souhaitez que la température soit surveillée automatiquement et réagisse à la météo, un capteur météo supplémentaire est installé. Bien que le réglage puisse être effectué manuellement, il est extrêmement difficile d’affiner le rapport d’alimentation correct. Pour cette raison, cet élément est monté. Certains modèles de capteurs météorologiques ont pour fonction de réduire le débit lorsque vous êtes absent. Mais un tel appareil coûtera plus cher.

Le collecteur comprend également d'autres éléments importants, tels qu'une vanne d'échappement, un capteur de température et d'autres éléments. Chacun d'entre eux remplit une fonction importante. Au montage, il faut être guidé par le schéma.

Nous avons donc appris avec vous que faire du collecteur un sol chaud, tout le monde le peut.

Vidéo

Comment construire une unité de mélange maison, voir ci-dessous:
