Plancher chauffant infrarouge

En raison du chauffage uniforme et de l’effet de ménagement sur le sol stratifié, le chauffage par le sol à infrarouge peut être installé sous le stratifié. Ce type de chauffage est récemment devenu très courant. Dans le même temps, le chauffage du film est l’un des meilleurs produits en combinaison avec le stratifié. Dans cet article, nous examinerons les caractéristiques de l’installation d’un plancher chaud sous le stratifié. Vous serez agréablement surpris de constater que tout le monde peut créer un sol chaud infrarouge de ses propres mains.

Caractéristiques du chauffage infrarouge

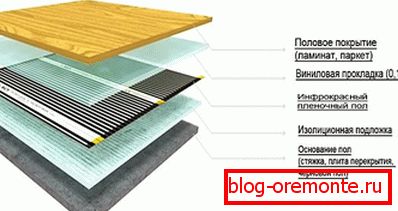

Le stratifié, posé sur le plancher infrarouge, chauffe uniformément si chaque composant repose à sa place. Ainsi, tout le système de gâteau de chauffage incorpore les matériaux suivants:

• Film IR.
• Clips de fixation et isolation pour le film.
• Thermostat
• Capteur de température
• Câblage électrique.
• Matériau réfléchissant la chaleur.

Avant de commencer à construire un plancher chauffant, vous devez déterminer l'épaisseur du film et la zone de chauffage.

Nous sélectionnons le pouvoir

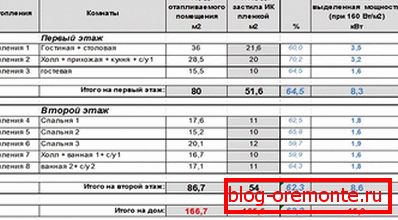

La première chose dont vous avez besoin pour décider de la zone dans laquelle vous allez poser le film chauffant. Vous pouvez donc déterminer la puissance requise de l'élément chauffant. Si la surface de la pièce chauffée occupera environ 20 m², le film peut avoir une puissance de 220 W / m². En conséquence, si la surface augmente, la puissance du film chauffant doit également être supérieure.

Faites attention! Il est déconseillé de poser le sol infrarouge sous des meubles fixes.

En ce qui concerne le câblage pour la connexion des tapis de film, leur section devrait être comprise entre 1,5 et 2,5 mm. Pour mieux vous connecter, achetez du fil de cuivre toronné.

Installation du film sous le stratifié

Le processus d'installation de chauffage par le sol à infrarouge n'a pas d'instructions compliquées. Vous trouverez ci-dessous quelques étapes consécutives, à la suite desquelles vous pouvez tout faire vous-même.

1. Au tout début, vous devez niveler et nettoyer la surface du sous-plancher. S'il y a de fortes irrégularités, vous pouvez alors verser une cravate fine jusqu'à 3 mm.
2. En outre, l'installation du thermostat. Pour ce faire, à l'endroit sélectionné du sol sur le mur faire shtrob. Vous pouvez également créer une porte d'accès au fil pour alimenter le plancher en électricité. Tous ces travaux sont importants à exécuter au tout début, afin que le travail poussiéreux soit terminé.

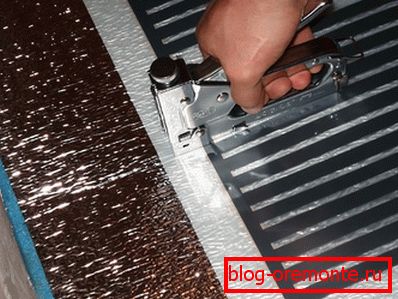

3. A ce stade, la pose de la couche isolante. Pour ce faire, vous pouvez acheter un tampon d’isolation thermique d’une épaisseur maximale de 5 mm. Le film doit être connecté avec un ruban adhésif spécial afin de réduire les risques de perte de chaleur.

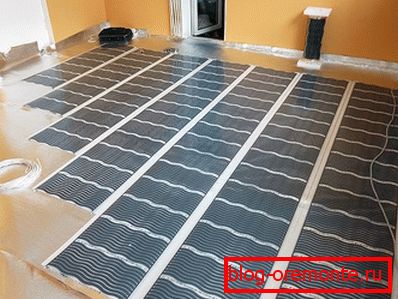

4. Il est maintenant temps d'installer le plancher infrarouge. Son installation est effectuée au mur où le thermostat est installé. Sur le mur, le film doit se trouver à une distance de 10 à 20 cm et s’il ya une cheminée dans la pièce, la distance doit atteindre 1 m.

Faites attention! Si, au cours du processus de pose d'un film, il est nécessaire d'effectuer une coupe, vous pouvez le faire dans un endroit spécialement désigné, entre les sections sombres. L'installation du film lui-même est effectuée bout à bout, qui est fixée avec du ruban adhésif.

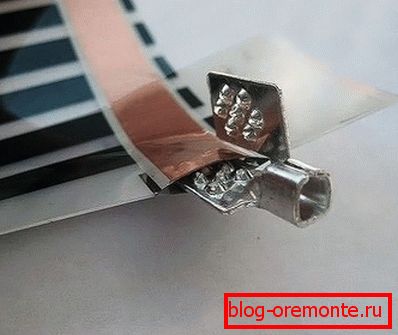

Lay infrarouge film doit être en cuivre chauffe bas. Lorsque le film est posé, il est important d'isoler les extrémités. Cela est nécessaire car les coupures sur le cuivre peuvent être endommagées. Nous sélectionnons une isolation à base de bitume. Les sections de cuivre sont collées avec un isolant bitumineux des deux côtés. Les endroits avec des pièces non isolées sont équipés de pinces métalliques spéciales. Lors de l’installation de la pince, un côté de celle-ci doit coller entre la bande de cuivre et le film. Le serrage du contact inférieur et supérieur ne peut pas, car il peut gâcher le film. La pince est fixée avec une pince.

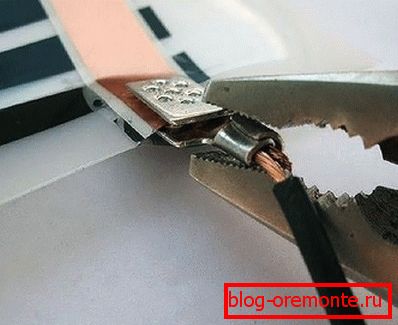

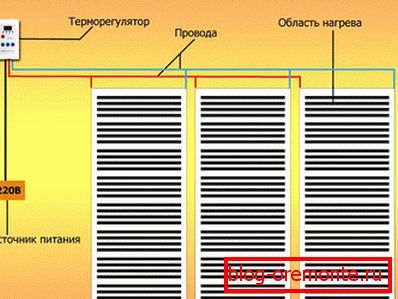

• De plus, des fils sont connectés aux terminaux. Afin de ne pas confondre, achetez des fils de deux couleurs. Ainsi, sur le côté droit et sur le côté gauche de la pince, il y aura différentes extrémités. Lorsque le fil est fixé dans la pince, la connexion doit être isolée avec du bitume et le ruban adhésif doit être collé sur le dessus.
• Pour protéger le fil - allant du film au thermostat - de la pression du revêtement de sol, il est placé directement dans la couche isolante. Pour ce faire, coupez le trou dans l'isolant et passez le fil dans celui-ci. Celui-ci doit également être collé avec du ruban adhésif à tous les endroits (entre le film et le thermostat).

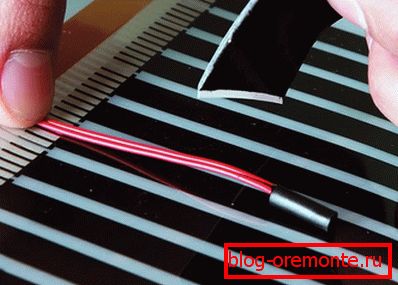

•  Il est maintenant temps d'installer le capteur. Il est placé sous le film dans la zone de la deuxième section. Le capteur avec le fil doit être posé dans un tube ondulé. Par conséquent, un trou est percé dans la couche isolante.
• Si le fil du capteur est plié, le virage doit être lisse. Cela évitera les dommages et simplifiera la procédure de remplacement à l'avenir.
• À la fin, il reste à vérifier le fonctionnement du système. Assurez-vous que chaque section du film est chaude. Avant d'allumer le chauffage, vérifiez l'isolation de chaque joint.
• Une couche d'isolant acoustique est déposée sur le film infrarouge posé, qui jouera le rôle d'une couche isolante contre l'humidité.

Après cela, vous pouvez commencer à poser du stratifié. Ce travail est important d’être effectué avec soin afin de ne pas endommager les éléments chauffants. L'avantage de cette technologie est que vous pouvez organiser un sol chaud sans verser de chape. Ceci est particulièrement efficace lorsque la hauteur du plafond est limitée.

Ainsi, il ressort de ce qui précède que l’installation de chauffage infrarouge ne nécessite pas de connaissances particulières. Il est important de suivre toutes les astuces et recommandations décrites dans cet article, ainsi que fournies par le fabricant du film. Par conséquent, avant de placer le plancher chaud infrarouge sous le stratifié, étudiez tous les matériaux pertinents. Nous serons intéressés par votre expérience, surtout si vous avez déjà organisé ce type de chauffage dans votre logement.

Vidéo

Dans la vidéo fournie, vous pouvez en apprendre davantage sur les caractéristiques de l’installation de plancher chauffant à infrarouge sous le stratifié:


Vous trouverez ci-dessous un certain nombre de photos à partir desquelles vous en apprendrez davantage sur les subtilités du travail avec le film IR:
