Plancher électrique chaud sous le stratifié lui-même

L'un des facteurs de la vie confortable dans l'appartement est la température dans les chambres. Un plancher électrique chaud sous le stratifié est utilisé comme source efficace de chauffage supplémentaire de la pièce. Il peut être monté dans des maisons de campagne et des appartements, sous différents types de revêtements de finition, y compris le stratifié. Auparavant, une telle combinaison n'était pas disponible en raison de la faible conductivité thermique du matériau et de l'effet négatif du processus de chauffage sur celui-ci. Les modèles modernes de panneaux stratifiés, fabriqués avec l'étiquette "Warm Wasser", sont parfaitement combinés avec des éléments chauffants électriques, notamment des films, émettant des ondes infrarouges.

Types de plancher électrique:

1. Le câble chauffant est un fil à haute résistance. Equipé d'un serpent et rempli d'une couche de chape en béton. C’est une option peu coûteuse et il est très simple de créer un sol électrique aussi chaud sous le stratifié de vos propres mains. L'inconvénient de cette conception est le chauffage lent, qui nécessite du temps pour augmenter la température de la chape et du substrat sous le stratifié.
2. Les tapis chauffants sont constitués de câbles reliés à une toile de fibre de verre, ce qui permet une pose rapide.
3. Film plancher infrarouge - ce modèle est optimal pour une utilisation sous le stratifié, la bande d'une épaisseur de 3 mm ne dissimule pas la hauteur, se connecte facilement.

Mise en page

Il est nécessaire de dessiner un schéma pour la pose d'un plancher chauffant. Dans les emplacements des meubles massifs, les éléments chauffants ne sont pas installés.

Faites attention! Lors de l'installation de liquides de refroidissement, il est nécessaire de se retirer d'au moins 10 cm des tuyaux et des radiateurs de la pièce. Ceci est fait pour éviter la surchauffe et la défaillance de sections individuelles du système.

Les empreintes de murs de 5 à 10 cm sont également prises en compte.

Installation de tapis chauffants

Le processus d'installation de tapis chauffants comprend les étapes suivantes:

1. À l'emplacement choisi dans le mur, à une hauteur de 30 cm, un trou est fait pour le thermostat et dans la chape, une rainure de fil est découpée.
2. La surface de la base est soigneusement nettoyée avant la pose du plancher électrique.
3. La surface est apprêtée pour améliorer l'adhésion avec de la colle.
4. Il est nécessaire de marquer l'emplacement des meubles ou de la plomberie, ainsi que de faire des empreintes de retrait des murs.

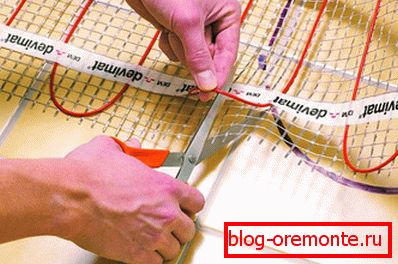

5. Les tapis avec un câble sont coupés à la longueur requise, alors que le câble est interdit de couper. Il est important d'éviter le chevauchement des bobines de câble.
6. Lors de l'installation du capteur de température, placez-le à égale distance des éléments chauffants.
7. Les extrémités d'assemblage du fil sont conduites à travers la rainure jusqu'au lieu d'installation du thermostat.
8. Le capteur de température est placé dans un tube ondulé, cette extrémité est fermée par un bouchon et la seconde est transmise au thermostat. Le tube s'insère dans la gorge de montage et est enduit de mortier de carrelage. Les extrémités des fils sont connectées à l'appareil.
9. Pour vérifier la bonne installation, le système est allumé pendant une minute. Voici comment le thermostat et les tapis sont contrôlés.
10. La chape est faite à partir de la solution de pose de carreaux, sa hauteur est de 1 cm.
11. Une fois la base séchée, un plancher électrique est vérifié. Après arrêt et refroidissement, le substrat est posé et le stratifié est en cours d'installation sur celui-ci.

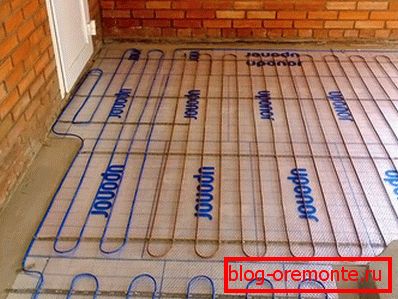

Pose de câbles électriques

Avant de faire un plancher chauffant électrique, vous devez effectuer la préparation de la base. Il consiste à niveler et à nettoyer la surface. Ensuite, l'imperméabilisation est effectuée, il est posé avec un recouvrement des murs.

Un ruban amortisseur est collé autour du périmètre. L'isolation de base est produite par un matériau de protection tel que le Penofol. Une couche d'isolation thermique empêchera les fuites de température dans le béton du plafond.

Faites attention! Si nécessaire, une couche de laine minérale ou de mousse de polystyrène jusqu’à 10 cm est prise comme isolant et un treillis de renforcement est posé sur le dessus de l’isolant.

Pour fixer le câble, il est nécessaire de fixer le ruban de montage en métal sur lequel les tours peuvent être posés à tout moment, en obtenant la puissance de chauffage nécessaire. Sans démarrer l'installation, la résistance du fil est vérifiée et comparée aux indicateurs de passeport. La pose est faite selon le schéma, en retrait de 5 cm des murs et 10 cm des tuyaux de chauffage. Le diamètre minimum de la courbure de la bobine est de 5 cm, les fils ne doivent pas être en contact les uns avec les autres.

À un endroit approprié, à une hauteur de 30 cm, un trou est ménagé pour le boîtier d’installation du thermostat et une rainure pénètre dans le mur et le sol pour la pose de câbles ainsi qu’un tube ondulé dans lequel un capteur de température est inséré. Le tube est fixé à la même distance des bobines de câble. Son extrémité avec le capteur est bien fermée avec un bouchon d’entrée dans la solution.

Le mortier ciment-sable est soigneusement disposé sur le système fini et réparti sur la base.

Faites attention! La chape est bien compactée, de sorte qu'il ne reste plus de vides qui gênent le transfert de chaleur. La couche de solution atteint 5–8 cm.

Trois groupes de fils sont assemblés dans le boîtier d'installation: contact du plancher électrique, capteur de température et alimentation électrique du réseau. Avant d'installer le thermostat, la résistance des fils est vérifiée; si le résultat est satisfaisant, les fils sont connectés à l'appareil conformément au circuit existant. Le stratifié peut être posé après le séchage complet de la chape.

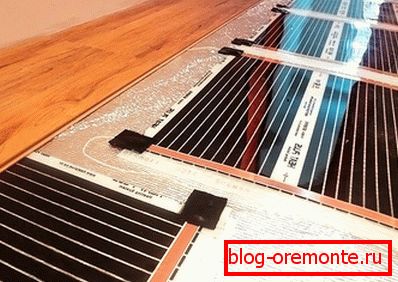

Sol chaud infrarouge

L'installation du plancher de film ne nécessite pas de travail supplémentaire. Il suffit de poser les bandes chauffantes sur le revêtement isolant, de coller du ruban adhésif sur la base, de les connecter avec des fixations et des fils et de les connecter au thermostat.

Faites attention! Pour l'isolation des lieux de coupes et la connexion des contacts dans un ensemble, l'isolation de bitume est attachée.

Avant de poser le sol stratifié infrarouge recouvert d’une épaisse pellicule de plastique.

Vidéo

Cette vidéo fournit des instructions pas à pas pour la pose du film sous le stratifié:
