Arbre en métal avec leurs propres mains

Le gazebo en métal est un modèle durable et fiable qui, s'il est agencé, conçu et planifié de manière appropriée, sera un excellent ajout à la datcha. Aujourd'hui, un grand nombre de types et de formes de structures de tonnelle en métal ont été développés. Par conséquent, trouver une option appropriée pour vous ne sera pas problématique. Bien que le marché propose des conceptions de tonnelle toutes faites, rappelez-vous que la fabrication d'un gazebo en métal avec vos propres mains permettra non seulement de préserver le budget de votre famille, mais également de profiter du fruit de vos mains. Nous vous suggérons d’étudier le guide pour la construction du gazebo.

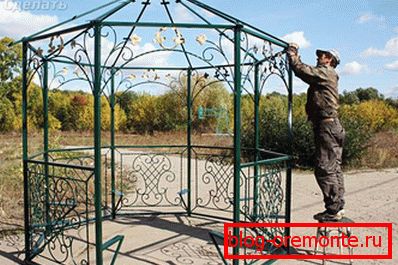

Types et méthodes d'assemblage

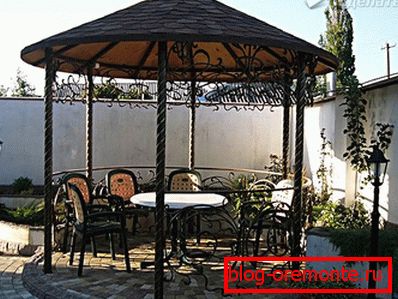

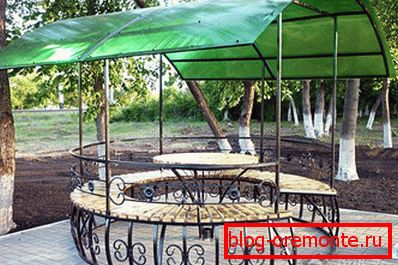

Le gazebo peut être construit de différentes formes: rectangulaire, carré, hexagonal, octaédrique, rond. De plus, vous pouvez installer une tonnelle en métal de deux manières:

1. Les tuyaux sont bétonnés dans le sol. Après le durcissement du béton, toute la construction de la tonnelle est soudée aux poteaux. A une certaine distance du sol, le lattis inférieur est fabriqué, sur lequel le sol est posé. Il est également possible de poser des dalles sur la base ou de bétonner le site. Pour une telle tonnelle n'a pas besoin de fondation.

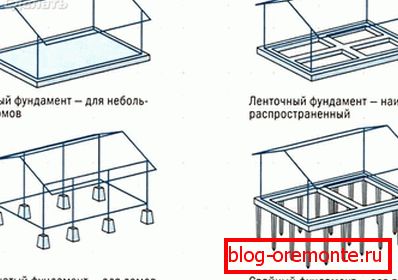

2. La bande de faible profondeur ou la base de la colonne est faite. Le cadre de l'arbre lui-même est fabriqué séparément. Il est installé sur les fondations prêtes à l'emploi et sécurisé avec des ancrages.

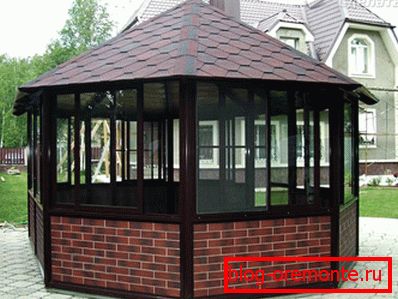

Laquelle de ces technologies est la plus pratique? Si nous parlons de fiabilité et de qualité de la fixation, la première option est plus pratique, car les poteaux sont solidement fixés au béton et cette option est également moins chère. Il n'y a pas besoin de faire la fondation. Mais, en revanche, cette option n'est plus appropriée que pour la période estivale. Sans le sol en hiver ne peut pas faire, alors la deuxième option est préférable, car il est possible de construire un gazebo en métal fermé.

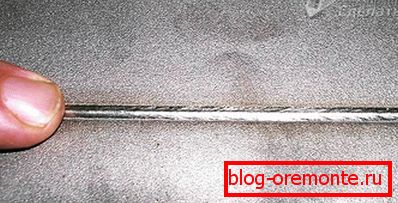

Méthodes de connexion

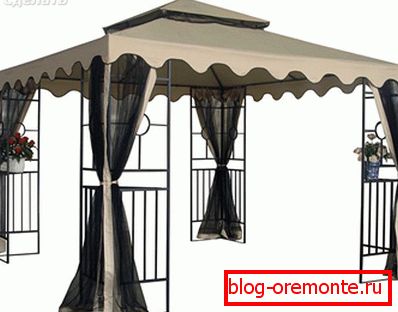

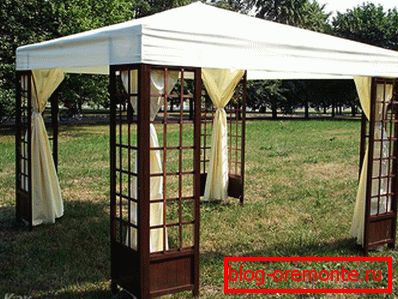

La plupart des produits métalliques sont assemblés par soudage. Cette méthode d'installation est fiable et rapide. Cependant, si vous avez besoin de construire un gazebo pliant, ses modules individuels sont reliés par des boulons. Habituellement, ces tonnelles sont recouvertes d'un auvent ou d'un toit léger. Tous les éléments de la structure - balustrades, toiture et contremarches sont assemblés très rapidement. L'avantage d'une telle tonnelle est qu'elle ne nécessite pas beaucoup d'espace pour son stockage.

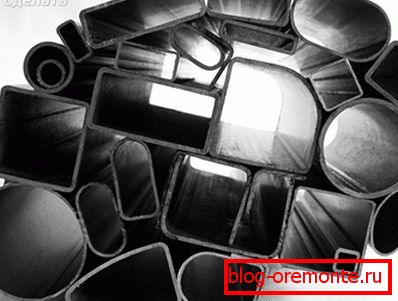

Quel métal font

Dans la plupart des cas, les tonnelles métalliques sont en forme de tube. L'épaisseur de sa paroi ne doit pas être inférieure à 2 mm, mais pas trop épaisse. Si vous envisagez d'utiliser des tuyaux ronds, le mur devrait être semblable au tuyau. Contrairement au profil, les tuyaux ronds sont moins chers. Mais pour travailler avec eux, des compétences sont nécessaires, car une qualification suffisamment élevée du soudeur est nécessaire pour souder des tubes ronds avec un joint magnifique et durable.

Bien que les tubes en acier soient principalement utilisés, il est fréquent que des profilés en aluminium soient utilisés, en particulier pour les structures de tonnelles pliantes. En conséquence, le gazebo s'avérera beaucoup plus facile, mais à un coût plus élevé.

Nous vous proposons de vous familiariser avec le processus de fabrication de tonnelles métalliques en forme de tuyaux.

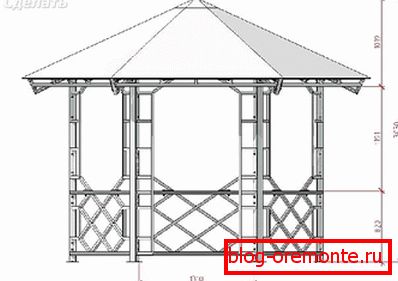

Le calcul du matériel et la taille de la tonnelle

Tout d’abord, vous devez acheter le matériel. Pour les supports d'arbres, les tuyaux de profil suivants sont nécessaires

• 50 à 50 mm si l'ardoise, le bardeau, le métal ou la feuille professionnelle seront posés sur le toit
• 75? 75 mm si la tuile convient aux tuiles ou aux ardoises

Pour les cavaliers, un profil plus fin est possible: 50 à 50 mm - maximum, minimum - 20 à 30 mm. Si vous envisagez de construire une grande tonnelle, il est préférable que la section transversale du profil en prenne une grande et vice versa. Tenez également compte du poids du matériau qui sera recouvert du cadre de la tonnelle.

Pour réaliser un gazebo en métal carré de 3 000 × 3 000 mm et d'une hauteur de 2 200 mm, il est nécessaire d'utiliser un tel ensemble

• tuyaux pour attacher 12 m - 50 × 50 × 2 mm;
• tube profilé pour cavaliers de ce nom: 30 m - 40 × 20-2 2 mm, 6 m - 20/20 20,2 mm et 14 m - 40 × 40-2 mm.
• bandes de métal de 2 m 20? 4 mm.

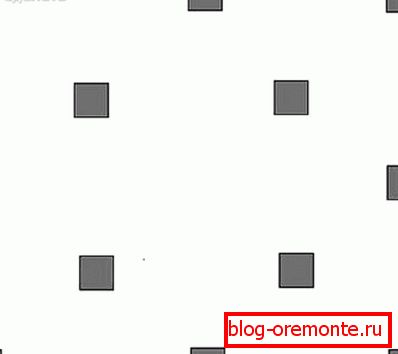

Instruction pas à pas: marquage et montage des piliers

Sur la surface du sol sur le site de construction, retirez la couche de sol fertile. Si l'eau quitte bien le site, la fosse est remplie de sable et de terre, de préférence sans végétation. Si le sol est principalement constitué d'argile, l'argile est également remplie pour être éliminée.

Ensuite, une fosse est installée pour permettre l’installation de tuyaux d’une profondeur allant jusqu’à 90 cm. Vous devez y installer un tuyau, le remplir de débris de grande taille ou de débris de construction. Après cela, alignez les piliers de soutien verticalement. Dans une position d'égalité, ils devraient être fixés et ensuite procéder au bétonnage.

Si du ciment M400 est utilisé pour le bétonnage, du sable est ajouté dans la mesure de 3-4 parties. Dans le même temps, le béton doit être liquide pour pouvoir remplir toute la fosse recouverte de gravats.

Pour travailler avec du métal, il est très pratique d'utiliser un niveau ou d'aplomb avec un aimant. Vous définissez l'objet de mesure au bon endroit et sans aucun problème, vous exposez la colonne de support par niveau.

Une autre option pour la fabrication de la fondation consiste à installer les blocs sur lesquels le gazebo sera installé. Avec cette performance, la structure sera élevée à partir du niveau du sol. Les blocs sont installés nécessairement dans les coins et de manière décalée au milieu. Cela empêchera le tuyau de s'affaisser. Lorsque le bord du tuyau de 50 mm 3 m sans support s'affaisse. Les blocs sont alignés horizontalement. Pour ce faire, vous pouvez conduire dans les coins des piquets et tirer une ficelle entre eux.

Tous ces problèmes liés à l'installation de supports peuvent être évités si les colonnes de support sont simplement bétonnées dans le sol. Mais dans ce cas, le cerclage inférieur devra être soudé au niveau.

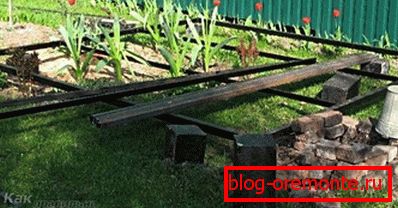

Racks et sangles inférieures

Lorsque les blocs sont installés, des tuyaux appropriés sont posés autour du périmètre. Pour le cerclage inférieur est assez de tuyau 50? 50 mm, mais peut être plus. Assurez-vous de vérifier le niveau horizontal des tuyaux. Dans les coins de la soudure du tuyau. Après cela, pour installer le plancher des planches, soudez les cavaliers à partir de la section de tuyau de 40 × 20 mm.

Tous les tuyaux doivent être apprêtés. Traitez les points de soudure particulièrement attentivement.

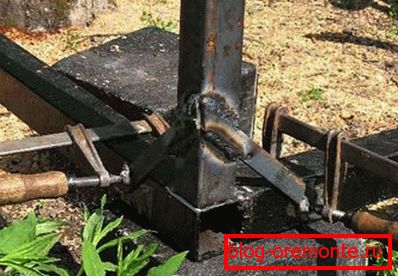

Afin de pouvoir se tenir debout dans le belvédère en hauteur, les étagères ont une hauteur de 2200 mm. Pour que les racks aient la rigidité nécessaire et se tiennent bien, vous devez souder les supports de fixation de la bande métallique, comme indiqué sur l'illustration.

Après avoir établi un casier à niveau, pince les verrats et les soude par soudure. Échaudez aussi le tuyau à la base.

Rampe et garniture supérieure

Dans notre tonnelle, la hauteur du garde-corps sera égale à 900 mm. Vous pouvez réaliser la conception sans garde-corps - peu importe, par exemple, une couture solide en polycarbonate. Pour la tuyauterie moyenne (pour les garde-corps) et le dessus, on utilise un tuyau de section transversale de 40 × 20 mm. Pour que la rigidité entre le feuillard inférieur et le garde-corps soit suffisante, vous pouvez souder les poteaux verticaux à 950 mm du même tuyau.

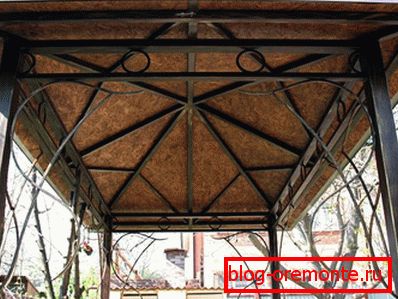

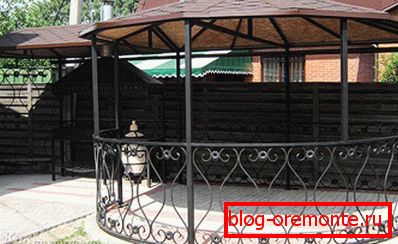

Nous faisons un toit

Dans notre cas, le toit du gazebo sera recouvert de bardeaux. Pour cela, la construction en treillis est en bois. Pour la charpente utilisée bois 75? 40 mm. Vous pouvez utiliser les panneaux muraux pour fixer les carreaux sous les carreaux. Pour une vue plus visible du bas, les panneaux peuvent être remplacés par du contreplaqué résistant à l'humidité.

À l'extrémité ouverte du tube profilé, enfoncez un morceau de bois d'une profondeur d'au moins 100 mm sur le support. En plus de cela devrait rester une longueur allant jusqu'à 70 mm. Pour ces embouteillages seront effectués des chevrons. Par conséquent, les embouteillages peuvent être coupés à la racine et à l'angle souhaité.

Une autre option pour la fixation de chevrons consiste à souder un support d'un angle métallique à un angle donné d'un toit aux poteaux. Au coin, un trou est percé à travers lequel le système de ferme sera fixé.

Les chevrons sont coupés à la quantité de 4 pièces. 2,5 m.Tous les chevrons sont reliés en un point au-dessus. Ils peuvent être renversés avec des clous ou des vis. En même temps, tracez le coin: pour cela, les extrémités du faisceau sont ajustées à l’angle. Pour une meilleure fiabilité, les chevrons peuvent être reliés entre eux avec un angle inoxydable.

Avant d'installer les chevrons, traitez-les avec un antiseptique contre la pourriture. Ils peuvent également être traités avec une teinture et un vernis ou une peinture de n'importe quelle couleur. Cela simplifiera grandement le travail, puisqu'il ne sera pas nécessaire de faire tout cela en hauteur.

Au centre de la sangle supérieure, une poutre transversale sécurisée. De lui installer perpendiculairement le rack vers les fermes supérieures des fermes. Cela améliorera considérablement la conception du toit. Après l’installation et la fixation des chevrons, vous pouvez fabriquer une caisse et poser du contreplaqué ou une doublure. La touche finale dans la disposition du toit sera la pose de bardeaux. Sa pose est faite de bas en haut et clouée avec de petits clous.

La finition finale

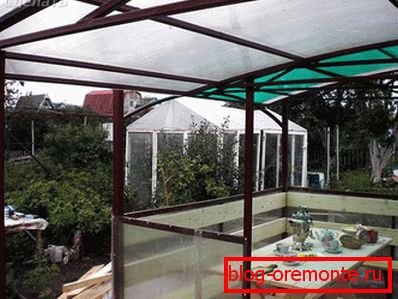

À la dernière étape, le revêtement de sol est constitué d'une planche de 70 à 40 mm. De petits espaces sont nécessaires entre les panneaux, ce qui permettra au bois de gonfler avec les changements d'humidité. Compte tenu de cela, le plancher n'est pas recommandé pour le revêtement de sol dans le belvédère. En ce qui concerne les côtés du pavillon, pour sa décoration, vous pouvez utiliser une variété d'options. Par exemple, souder des éléments forgés, fermer le garde-corps en polycarbonate, etc.

Nous avons donc appris à fabriquer un gazebo en métal à l’aide d’un tube profilé. Si vous avez votre propre expérience dans l'exécution de telles œuvres, laissez des commentaires à la fin de cet article. Les dessins fournis peuvent également vous aider. A partir d'eux, vous pourrez concevoir votre tonnelle en métal.

Vidéo

Des instructions supplémentaires pour la fabrication d'un gazebo en métal sont fournies dans la vidéo:

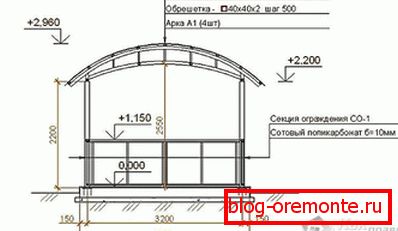

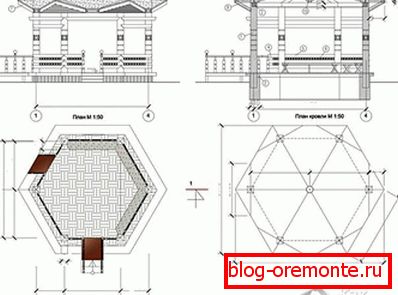

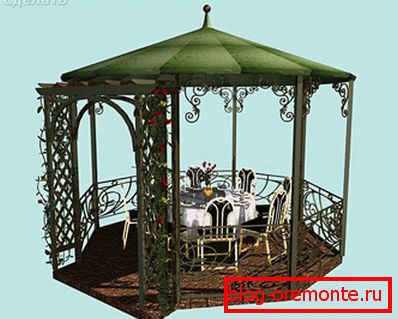

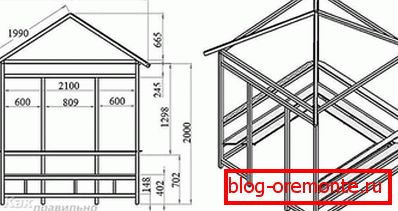

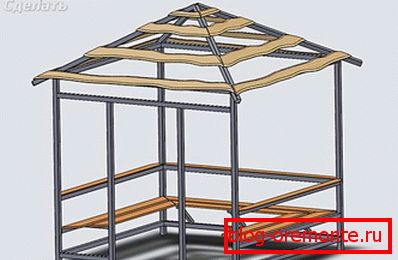

Schémas

Ces schémas vous aideront à concevoir vous-même une pergola:
