Bricolage chauffage à la vapeur

De plus en plus de personnes sont convaincues que le mode de chauffage autonome d'un appartement ou d'une maison est plus économique que centralisé. Le chauffage à la vapeur à faire soi-même est l’une des tâches les plus difficiles, mais il est tout à fait réalisable si vous avez quelques compétences de base en outils électriques. Même avant l'installation, il est nécessaire d'effectuer des calculs et d'acheter les composants nécessaires.

L'essence de la question

Certains sont confus et pensent qu'en réalité le nom exact d'un tel système est le chauffage de l'eau. Le préfixe "vapeur" est resté depuis le passé, lorsque le chauffage était assuré par des chaudières industrielles produisant de grands volumes de vapeur. En fait, il existe encore aujourd'hui des chaudières qui assurent le chauffage des locaux en convertissant le fluide en deux états d'agrégation. Les points forts de cette décision sont:

• double transfert de chaleur - par convection, ainsi que par rayonnement infrarouge;
• pertes minimales dans l'échangeur thermique lorsque de l'énergie est transférée de la source;
• haute fiabilité;
• il n'y a aucun risque de dégivrage du système pendant la saison froide;
• possibilité d'application à tout moment de l'année;
• longue durée de vie sans échecs.

Certains inconvénients sont:

• tuyaux et radiateurs à température relativement élevée;
• conséquences graves à la pause;
• quelques difficultés lors de l'installation;
• forte susceptibilité à la corrosion.

L’essence de l’exploitation et le rendement élevé résident dans le fait que la vapeur qui traverse la ligne se condense et se dépose avec une grande quantité d’énergie thermique. Au même coût en carburant, un tel système aura une longueur beaucoup plus efficace que l’eau.

Afin de garantir la sécurité des utilisateurs, les chaudières modernes présentent certaines limites. Par exemple, la température maximale à laquelle la vapeur est chauffée est de 130? C, et le point le plus élevé atteint par la pression est de 6 atmosphères.

Variétés de systèmes

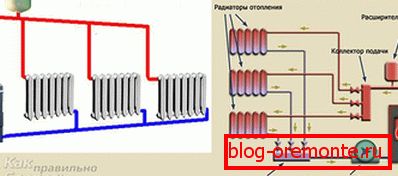

Tous les types de systèmes sont divisés en circuit simple et double circuit. Dans le premier mode de réalisation, toute la puissance de la chaudière est utilisée pour chauffer le support, ce qui contribuera à augmenter la température de l'air à l'intérieur de la pièce. Dans la deuxième variante, il existe un échangeur de chaleur supplémentaire dans lequel le flux d'eau courante est chauffé, ce qui permet de l'utiliser pour les besoins domestiques. Lors de la mise en œuvre de la deuxième option, il convient de rappeler qu’il sera nécessaire d’établir des connexions supplémentaires avec la chaufferie et de les renvoyer dans le salon.

Selon le mode de circulation du support, comme dans le cas des systèmes à eau, il existe:

• Circulation naturelle ou fermée. Dans ce cas, après condensation, l'eau sous l'effet de la gravité par le courant naturel, sans pompe, retourne dans la chaudière où elle est à nouveau convertie en vapeur et utilisée.
• Circulation forcée ou ouverte. Dans ce cas, l'eau ne retombe pas immédiatement dans le chauffe-eau. Initialement, il est collecté dans un réservoir spécial, à partir duquel il est alimenté par une pompe pour une conversion ultérieure en état gazeux.

Le niveau de pression à l'intérieur émet:

1. Atmosphérique. La valeur de la pression y est plusieurs fois supérieure à la pression atmosphérique, ce qui peut provoquer des blessures graves lors de l'accident. En outre, dans un tel système, les émetteurs sont chauffés à une température élevée et la poussière de décantation brûle et une odeur désagréable se dégage.
2. Vide Pour mettre en œuvre cette option, toute la route doit être scellée. À l'aide d'une pompe spéciale, un vide est créé à l'intérieur. Le résultat est un transfert de l'eau à l'état gazeux à des températures plus basses, ce qui augmente la sécurité.

Par la méthode de distribution des tuyaux émettent:

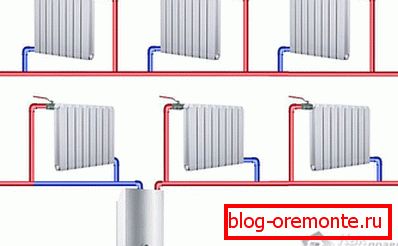

• Tube simple La vapeur se déplace continuellement le long d'un tuyau. Dans la première moitié du voyage, il cède son énergie aux radiateurs, se transformant progressivement en un état liquide. Dans ce cas, la température des radiateurs, plus proches de la chaudière, sera supérieure à celle des radiateurs situés à la fin du circuit. Dans ce cas, vous aurez besoin de tuyaux de grand diamètre pour éviter tout obstacle.

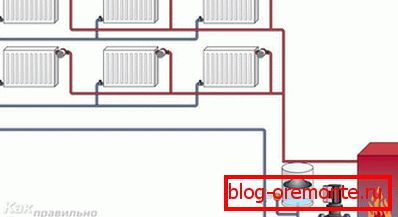

• Deux tuyaux. La vapeur est fournie par un tuyau et le condensat est renvoyé par l'autre. Dans ce cas, le support atteint tous les appareils, pratiquement sans perte de température. Cette option sera pertinente pour les grandes maisons dans lesquelles il y a plusieurs étages. Si les locaux sont petits, cela n’a aucun sens, cela ne fera qu’augmenter le coût total du projet.

Les systèmes de vide sont encore à l’essai. Lors de leur utilisation, la disponibilité constante de l'énergie électrique sera nécessaire, car La pompe à vide fonctionne presque continuellement.

Sélection de la chaudière

Afin de choisir le bon appareil de chauffage, il est tout d'abord nécessaire de calculer la surface à chauffer. Pour ce faire, vous devez calculer l'aire de chaque pièce en multipliant la largeur par la longueur. Après cela, tous les résultats doivent être ajoutés, le chiffre final sera la valeur souhaitée. Il est important de se rappeler que cela est vrai pour des hauteurs de plafond allant jusqu'à 3 m, si elle est plus grande, il est nécessaire de créer une marge supplémentaire.

• Pour une superficie totale de 200 à 300 m² assez de puissance dans 25-30 kW.
• Pour 400x600 mètres² - 35 × 60 kW;
• 600? 1200 m² - 60 à 100 kW.

La prochaine étape sera le choix du carburant. Les chaudières à vapeur fonctionnent facilement à partir de ces sources:

• Liquide. Cela pourrait être, par exemple, du carburant diesel ou de l'huile usée. Lors de l'utilisation de cette option, il sera nécessaire de placer l'unité dans une pièce séparée. Cela permettra d'éviter d'inhaler les émanations nocives et leurs effets néfastes sur la santé.
• Solide - bois, charbon, tourbe et tout ce qui peut brûler avec le dégagement d'une grande quantité de chaleur.
• Gazeux. Il s'agit généralement de gaz naturel ou liquéfié.
• Électrique.

Dans certains cas, les solutions de combustible solide coûtent beaucoup moins cher, mais il convient de considérer non seulement le coût du combustible, mais également le temps qu'il faudra pour l'allumage. Dans ce cas, il peut atteindre plusieurs heures, alors qu'il est nécessaire de recharger constamment le four afin de maintenir la température au niveau approprié.

Certains fabricants combinent différents types de carburant. Par exemple, ils combinent un four pour le chargement de combustible solide et fournissent la présence d'éléments chauffants. Dans le même temps, l'efficacité ne diminue pas, mais elle permet d'économiser sur les coûts et donc sur les paiements.

Sélection de tuyaux

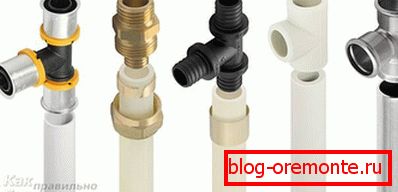

Lors du choix d'un lot dépendra du budget prévu. Ce qui peut être dit avec certitude - les systèmes de ce type ne sont en aucun cas utilisés. Cela s'explique par leur instabilité dans des conditions de température élevée. Vous devrez choisir parmi les options suivantes:

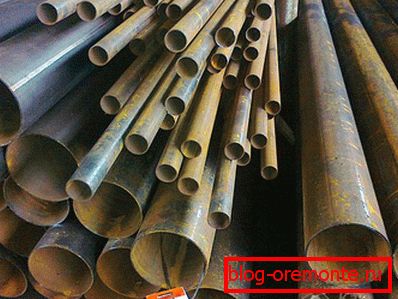

• Tuyaux en acier. Pour leur installation nécessitera une machine à souder. Ils résistent aux valeurs de pression et de température élevées. Le côté positif est également un prix et une prévalence abordables. L'inconvénient est une grande susceptibilité à la corrosion.

• Tuyaux galvanisés. Ils comprennent tous les avantages de l’acier, et le manque de déséquilibre de corrosion est compensé ici. Le joint est fabriqué à l'aide de connexions filetées, le soudage n'est donc pas nécessaire.

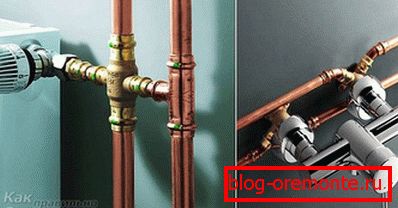

• Cuivre Sont l'option parfaite. Mais ils sont beaucoup plus coûteux en termes de coût et, en outre, leur installation nécessitera des compétences particulières en matière de soudage pour ce matériau.

Lors de l'installation, les tuyaux peuvent être cachés dans les murs ou les sols. Mais il est important de prendre en compte que le matériau de construction résiste aux effets thermiques.

Nœuds supplémentaires

En plus de la chaudière et des tuyaux pour l'autoroute nécessiteront des éléments obligatoires, sans lesquels il ne peut pas faire:

• Radiateurs. Ceux-ci peuvent être des batteries en fonte, des produits en acier ou des tuyaux à ailettes. Installez-les mieux sous les fenêtres. Ainsi, un bouchon thermique est formé, ce qui coupe l'air froid. Cela empêchera également la formation de condensation sur les vitres.
• Les raccords Divers éléments de connexion: raccords, angles, coudes, adaptateurs nécessaires lors de l'installation du pipeline.
• Réduction unité de refroidissement. Traduit la vapeur en un état liquide.
• Boîte de vitesse. Conçu pour ajuster la pression dans le système.
• Vase d'expansion. Il vaut mieux utiliser un élément ouvert. Si vous souhaitez installer un réservoir scellé, celui-ci doit être équipé d'un manomètre et d'une soupape de surpression. Si cela n'est pas fait, cela peut entraîner son échec.
• Capacité de collecte de condensat.
• La pompe de circulation. Pour les systèmes avec un mouvement de fluide forcé.
• Obturateur hydraulique. Cela sera nécessaire dans le cas où vous aurez besoin de vider le système pour la réparation ou le remplacement de tout composant.
• Filtrer Il sera nécessaire d'éliminer les solides avant que l'eau ne pénètre dans la chaudière. Cela est nécessaire pour que rien ne réduise la productivité.
• Grue Mayevsky.

L'installation de la chaudière à chauffage indirect est possible dans le système de chauffage à la vapeur. Dans ce cas, vous aurez besoin d’une vanne pour trois entrées. Il se connecte au thermostat et redirige le mouvement du liquide de refroidissement.

Travaux préparatoires

La première étape consiste à faire un dessin. Un plan du bâtiment où l'installation sera réalisée est mis sur une feuille de papier. L'emplacement de la chaudière est déterminé. Il est souhaitable qu'il attribue une pièce séparée. Ceci est fait afin d'assurer une sécurité maximale. Si c'est un système fermé à circulation naturelle, alors il devrait être au point le plus bas. Cela est nécessaire pour que l'eau puisse y circuler librement.

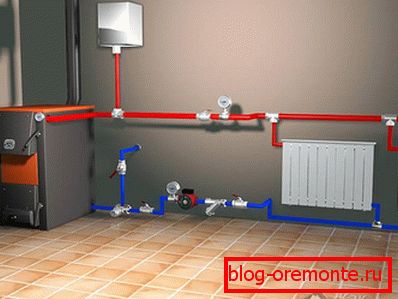

Appliquez la mise en page de l'ensemble du système, ainsi que l'emplacement de tous les éléments répertoriés dans la section précédente. Lorsque vous effectuez cette étape, il est préférable d’être dans une pièce particulière, il sera alors possible de tout planifier de la meilleure façon possible, étant donné la nécessité de contourner le pipeline autour d’obstacles ou de saillies. Sur le schéma, il est nécessaire de noter tous les coins et les transitions. Une fois le dessin terminé, vous pouvez calculer avec le plus de précision le matériel nécessaire pour mener à bien l’ensemble du projet.

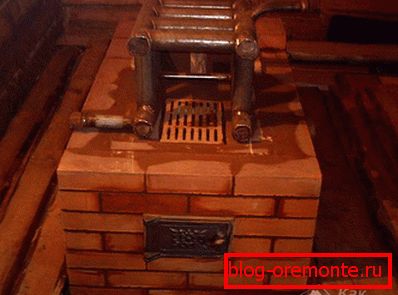

Certains artisans fabriquent eux-mêmes une chaudière à vapeur. Il est soit bouilli dans un matériau en feuille, soit dans un contour spécial composé de tuyaux posés à l'intérieur du poêle en brique. Dans le second cas, il faudra surveiller l'état de l'échangeur de chaleur, qui est le mieux fabriqué en acier inoxydable, ce qui prolongera sa durée de vie. Il est également très important de nettoyer les chemins de fumée plus souvent.

Séquence d'actions

Selon le balisage sur le diagramme:

• Chaudière montée. Dans la salle où il sera, doit avoir une base en béton. Si nécessaire, une petite fondation est faite.
• Il est connecté au système d'échappement.
• Les émetteurs sont suspendus. Pour ce faire, utilisez des crochets conçus pour supporter leur poids. À propos de l'endroit où ils devraient être situés, mentionné ci-dessus.
• Chaque radiateur doit être équipé d'une grue Mayevsky pour les embouteillages.
• À une courte distance de la chaudière, au plus haut point, le vase d'expansion se bloque.
• Un manomètre et une soupape de décharge sont installés à la sortie de la chaudière, ce qui fonctionnera si la pression dépasse les limites autorisées.
• Tous les composants sont reliés les uns aux autres par des tuyaux en matériau sélectionné.
• S'il s'agit d'un système ouvert, un réservoir et une pompe spéciaux sont installés à la fin de la ligne.
• De la pompe à la chaudière, le tuyau d’alimentation a un diamètre inférieur à celui de tout le chauffage.
• Avant d'entrer dans la chaudière, il existe un filtre qui retient les grosses particules.
• Si le gaz est utilisé comme transporteur, une alimentation rigide est réalisée sans aucun tuyau flexible.
• Le liquide est en train de se remplir dans le circuit.
• Un test du système est effectué avec une augmentation progressive de la température pour vérifier son intégrité.

Dans cet article, nous avons discuté en détail de la manière de chauffer une maison privée à la vapeur. Nous aimerions connaître les projets prêts et qui fonctionnent. Partagez vos expériences et vos observations dans les commentaires.

Lors de l'installation du chauffage dans une maison en bois, vous devez prendre en compte les spécificités d'une telle structure.
