Comment connecter des tuyaux en fonte

Les tuyaux en fonte dans les égouts sont aujourd'hui rarement utilisés. Mais si vous décidez de les utiliser, vous devez connaître la méthode de connexion. C'est ce que cet article va être. Nous verrons également comment raccorder les tuyaux en fonte à d’autres matériaux, quels outils vous pouvez utiliser et comment sceller les joints.

Raccordement de tuyaux en fonte avec des douilles

Le processus de raccordement des tuyaux en fonte dépendra de leur type. En règle générale, les structures avec une prise à une extrémité servent à l'installation de systèmes d'égouts. Dans ce cas, le processus de connexion comportera les étapes suivantes:

• Tout d’abord, il est nécessaire de nettoyer la douille elle-même et l’extrémité lisse du tuyau en fonte des débris et de la saleté. Recherchez également des corps étrangers dans le tuyau même.
• L'extrémité lisse d'un tuyau en fonte est insérée dans une cloche de la précédente.

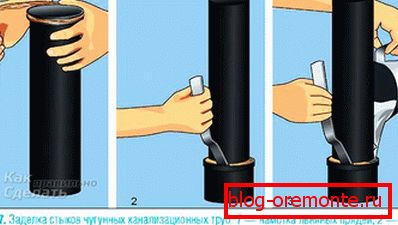

• Ensuite, le soi-disant piquetage de la remorque est effectué. Cela assurera une meilleure étanchéité du joint. Pour cette procédure, utilisez une remorque, un bâton spécial et un marteau. Une remorque enroulée martelée dans la douille. Dans le même temps, essayez de ne pas en faire trop, si le matériau pénètre dans le tuyau, cela peut provoquer un blocage. L'estampage a lieu avant de remplir le socle aux deux tiers.
• La prochaine étape consistera à remplir le reste de la douille avec du mortier de ciment. Ceci est garanti pour empêcher l'apparition de fuites. Pour cela, vous pouvez utiliser les grades de ciment 300 ou 400. Il est dilué avec de l'eau (dans des proportions de 9 parties de ciment pour 1 eau) et la solution obtenue est versée dans la prise. Pour éviter le dessèchement des fissures à la surface, la zone de versement est recouverte d'un chiffon humide. Pour un tel travail, vous pouvez utiliser des matériaux modernes. Par exemple, le mastic bitumineux et le mastic à la silicone sont excellents.

Raccord de tuyau lisse

En plus des tuyaux en fonte avec une douille, des structures lisses sont utilisées dans la création de systèmes de canalisations. Pour leurs composés utilisent divers appareils. Parmi eux se trouvent des attelages, des selles, des croix, des coudes, etc. Lequel utiliser dépendra du diamètre du tuyau et du type de connexion.

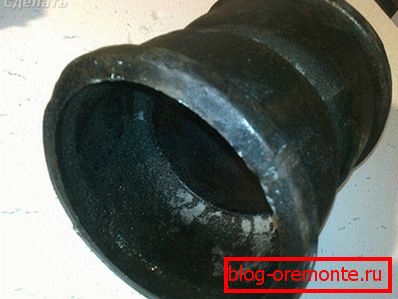

Le raccord le plus courant est un couplage. Il est de trois types principaux:

• Si des tuyaux de même diamètre sont raccordés, un manchon en forme de cylindre est utilisé. À l'intérieur de ce raccord, il y a un fil.
• Pour raccorder des tuyaux de différents diamètres, on utilise un appareil sous la forme de deux cylindres Ce couplage est également équipé d'un filetage interne.
• Dans le système de chauffage utilisé futorka. Un tel accouplement est tout le même cylindre, seulement avec filetage, à la fois sur la surface intérieure et sur la surface extérieure.

Le couplage utilisant un couplage est assez simple. Vous devez d’abord les marquer pour voir comment chaque tuyau devrait entrer dans le raccord (il est nécessaire de calculer de manière à ce que les extrémités soient connectées exactement au milieu). Ensuite, les deux tuyaux sont simplement insérés dans le raccord. Pour sceller, vous pouvez utiliser un scellant spécial.

Mais le pipeline peut être oblique ou comporter des branches. Pour cela servir d'autres appareils. Par exemple, la connexion oblique des tuyaux d’égout en fonte est réalisée à l’aide de robinets. Ils sont un morceau de tuyau, plié à un certain angle (10, 15, 30, 60 et 90 degrés).

De plus, il existe d'autres dispositifs pour raccorder les tuyaux. Par exemple:

• Tee Avec lui, vous pouvez connecter trois tuyaux à la fois dans un seul système. En règle générale, une telle connexion est nécessaire dans les lieux de branchement du système d'égout.
• Krestovina. Une conception qui permet de connecter quatre tuyaux à la fois.
• Sedela. Un tel dispositif permet de connecter au tuyau principal un tuyau de diamètre inférieur (par exemple, à partir d'un appareil de plomberie autonome).

Tous ces appareils peuvent avoir des sockets ou des sections droites aux extrémités. Pour les composés d’étanchéité, utiliser divers produits d’étanchéité ou de remorquage.

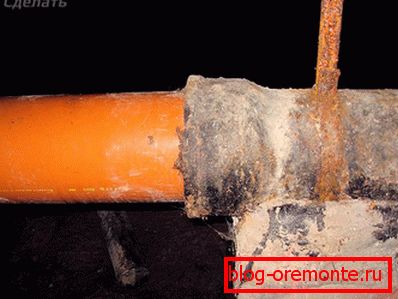

Nous connectons la fonte et le plastique

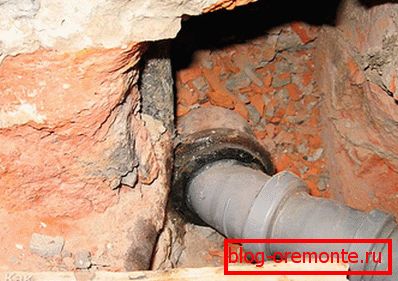

Si vous décidez de modifier le système d'égout avec des matériaux modernes, vous vous posez une question: comment raccorder un tuyau en plastique à une fonte? Beaucoup d'artisans à la maison insèrent simplement l'un dans l'autre et ferment le lien avec le mortier de ciment. Dans ce cas, le plastique peut être déformé et des fuites vont apparaître.

La jonction du tuyau en fonte et des produits en plastique doit être effectuée avec beaucoup de soin. Le fait est que lorsqu'ils sont chauffés, ces matériaux se dilatent de différentes manières. En conséquence, le scellement sera brisé et le flux deviendra inévitable. Les contraintes mécaniques (vibrations ou chocs constants, par exemple) peuvent également affecter les fuites.

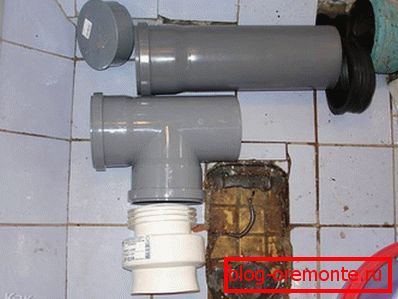

Connectez correctement les tuyaux en plastique et en fonte de deux manières. Le choix dépendra de la présence de la prise. Si c'est le cas, la première chose à faire est de visiter le magasin. Ici, vous devez acheter un adaptateur spécial qui sera installé dans la prise. Il vient avec un diamètre standard pour les tuyaux d'égout (généralement 50 et 110 mm), mais vous pouvez également trouver une option non standard (si vous en avez besoin). Par conséquent, avant d'acheter, spécifiez cette valeur.

Il est maintenant nécessaire de nettoyer la cloche du tuyau en fonte de la rouille et de la saleté. L'adaptateur acheté est inséré dans le tuyau. Il est préférable de graisser la douille et l'élément en plastique avec un produit d'étanchéité (par exemple du silicone). Assurez-vous qu'il y aille complètement. Ensuite, un tube en plastique est inséré dans l'adaptateur. La connexion est terminée. Cette méthode est rapide et simple, et la connexion est fiable. En outre, il est facile à démonter pour le nettoyage. Lors de l'installation, n'oubliez pas que la pente doit être dans la direction de la colonne montante.

S'il n'y a pas de raccord sur le tuyau en fonte, utilisez deux adaptateurs du diamètre requis pour le raccordement. Tout d'abord, nettoyez les extrémités de la rouille et de la saleté. Ensuite, un adaptateur en caoutchouc est placé sur le tuyau en fonte et un autre en plastique. Dans le dernier et sera inséré égout en plastique. Enduire toutes les connexions avec du mastic à la silicone (ou autre) approprié. Cela évitera les fuites et les odeurs désagréables. La connexion utilisant deux adaptateurs, ainsi que le précédent, peut être facilement démontée pour réparation.

Relier la toilette au tuyau en fonte

Si, dans votre toilette, le système d’égout est constitué d’anciennes canalisations en fonte, découvrez, lors de l’achat de nouvelles toilettes, les moyens de le raccorder. Ici, tout dépendra du sens de libération de la cuvette des toilettes (la partie de la structure à partir de laquelle les drains tombent dans le système d'égout).

Si votre système d'égout n'a pas changé depuis le jour de la construction de la maison, le tuyau peut rester en dehors du sol, à une distance décente du mur (sauf s'il s'agit d'une colonne montante commune allant jusqu'aux étages supérieurs). Dans ce cas, vous devez acheter une toilette à déclenchement vertical (au bas de la structure). Une toilette avec une sortie verticale est connectée très simplement, il suffit de l'insérer dans la prise du tuyau.

Également connecté aux toilettes avec une libération horizontale. De tels dessins peuvent souvent être trouvés sur les produits importés. Pour connecter une telle cuvette, insérez la prise dans la prise. Il est préférable de sceller le lieu d’amarrage avec un produit d’étanchéité ou de remorquage. Ainsi, vous ne permettrez pas les fuites et empêchez l'apparition d'une odeur désagréable.

Une version plus commune avec version oblique. Pour raccorder une telle toilette à un tuyau en fonte, vous pouvez utiliser un robinet avec l’angle souhaité. Il est inséré dans le tuyau et la libération de la toilette est connectée à la sortie. La jonction est également souhaitable pour sceller.

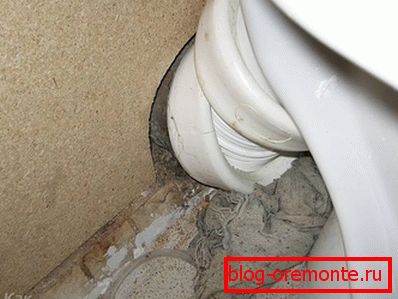

Mais avec toutes ces connexions, il est nécessaire de connecter la toilette directement au tuyau. Cela ne permet pas d'installer un appareil sanitaire dans un endroit pratique pour vous. L'emplacement d'installation dépendra de l'emplacement de la canalisation d'égout. C'est pourquoi un dispositif spécial est utilisé pour connecter la cuvette des toilettes au système d'égout: une ondulation.

Les ondulations en plastique sont faciles à mettre sur la sortie des toilettes (si elles sont obliques ou horizontales) et l’autre extrémité est insérée dans la prise du tuyau. Cette méthode vous permet d’installer la plomberie dans n’importe quel endroit qui vous convient. Il est facile d'étirer une ondulation sur la distance nécessaire et de tourner dans tous les plans et dans tous les coins. Dans ce cas, la jonction ne peut pas être scellée. L'ondulation est équipée d'une buse en caoutchouc qui s'adapte parfaitement à la douille du tuyau et empêche l'humidité et les odeurs de s'infiltrer.

Vidéo

S'il y a un système d'égout en fonte dans votre appartement et que vous avez besoin de passer de la fonte au plastique, alors en visionnant cette vidéo, vous comprendrez comment le faire correctement.
