Comment connecter deux tuyaux

06-08-2018
Utile

Dans la construction moderne, utilisez une variété de tuyaux. Il existe également un grand choix de moyens pour les connecter en un seul pipeline. Certains nécessitent l'utilisation d'un équipement et de compétences spécifiques, d'autres peuvent gérer presque tout le monde. Cet article explique comment connecter les deux tuyaux.

Nous connectons des tuyaux métalliques

Pour connecter deux tuyaux en métal, vous pouvez utiliser deux méthodes:

  • soudage;
  • connexion filetée.

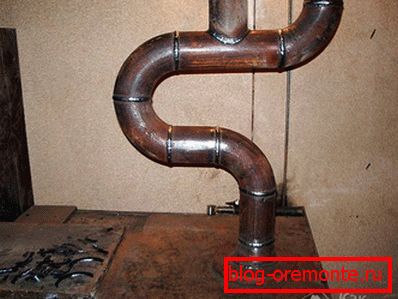

La première option est récemment utilisée de moins en moins. Le fait est que le soudage nécessite l'utilisation d'un équipement spécial - un poste de soudage. Ce travail devrait également être effectué par un spécialiste spécialement formé.

La connexion elle-même peut être réalisée à l'aide de différentes méthodes:

  • bout croisé;
  • joint bout à bout longitudinal;
  • angulaire unilatérale;
  • coin double face;
  • prise chevauchée, etc.

La plupart de ces termes ne sont familiers qu'aux spécialistes. Par conséquent, s’il est décidé de connecter le pipeline par soudage électrique, il est préférable d’appeler le maître. Les joints eux-mêmes sont durables et fiables (en supposant un travail bien fait).

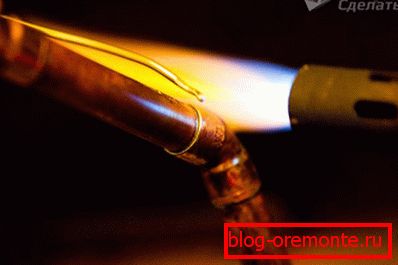

Si des tuyaux en cuivre sont utilisés, une méthode de soudure est utilisée. De tels pipelines sont principalement utilisés dans des bâtiments d’élite (le cuivre coûte très cher). Par conséquent, vous ne pouvez pas vous passer d'un spécialiste hautement qualifié, mais vous pouvez essayer l'article "Souder des tubes de cuivre de vos propres mains".

Более распространенный способ – connexion filetée. Таким методом собрать любой трубопровод может каждый. При этом собранная конструкция может быть как прямолинейной, так и с поворотами и изгибами. Для этого на концах труб нарезается резьба и накручивается специальная контргайка.

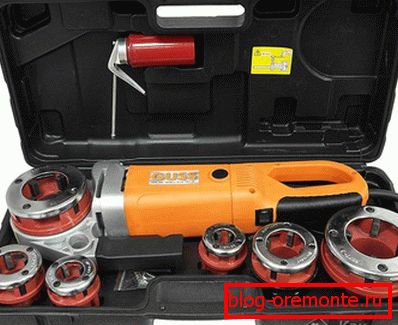

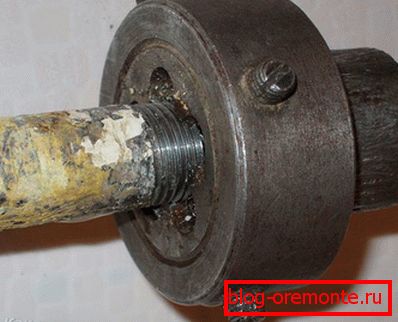

Le fil peut être coupé à la fois en usine et à la maison, car lors de l'installation de conduites, il est souvent nécessaire de couper des tuyaux, auquel cas la coupe peut être effectuée de manière indépendante. Pour cela, utilisez le plus souvent un dispositif spécial - une matrice à vis. Il s’agit d’un petit outil spécial fabriqué dans un matériau de haute résistance. En faisant rouler cet appareil sur le tuyau, un fil est coupé.

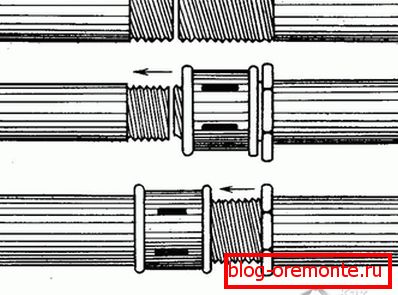

Contre-écrou serré à la place des joints de tuyau. Le résultat est une connexion solide et fiable. En guise de matériau d’étanchéité, on utilise du ruban adhésif ou du ruban adhésif.

Vous pouvez trouver la connexion sans l'utilisation de noix. Dans ce cas, un fil ou une corde est enroulé sur le filetage et les tuyaux sont vissés dans le raccord acquis avec un filetage intérieur.

Parmi les avantages de ce mode de raccordement de deux tuyaux, on peut citer la simplicité (tout travail est effectué sans soudure), la fiabilité et le démontage du joint obtenu. À savoir, de telles propriétés sont nécessaires lors de la création de pipelines intra-maison.

Tuyaux de raccordement d'autres matériaux

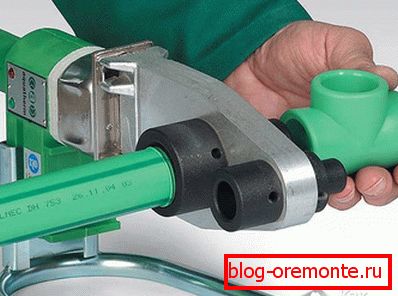

Le raccordement de deux tuyaux en PEHD et en plastique peut également être effectué par soudage (dans ce cas, il est appelé soudage) et à l'aide de raccords.

Lorsque vous soudez en utilisant deux méthodes:

  1. Butt.
  2. Utiliser des raccords.

La première option nécessite un équipement spécial et peut être réalisée par un spécialiste hautement qualifié. La soudure bout à bout est utilisée uniquement pour l'installation de pipelines de grand diamètre et ne s'applique donc pas à la création de communications domestiques. La soudure à l'aide d'éléments de connexion (électriques ou spéciaux) peut être réalisée indépendamment.

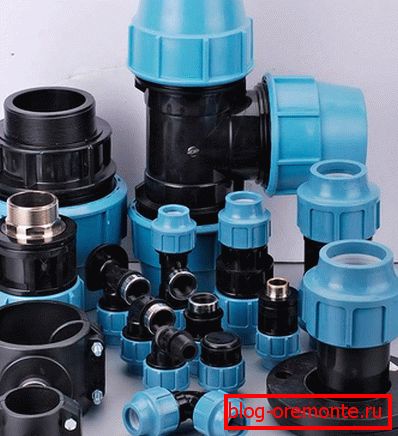

Mais le plus souvent, utilisez des connexions sans soudure. À cet effet, des raccords spéciaux sont conçus, tels que:

  • la compression;
  • réduisant

La première option est utilisée lors du raccordement de tuyaux de même diamètre. Dans ce cas, les tuyaux eux-mêmes peuvent être en différents matériaux.

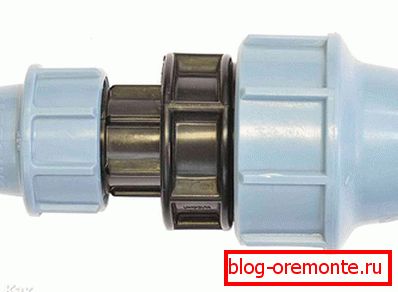

Les raccords de réduction sont utilisés lorsque vous devez connecter des canalisations de différents diamètres.

Le principe de leur utilisation est assez simple. Un raccord est placé à chaque extrémité du tuyau. Puis, à l’aide d’une clé, serrez l’écrou. Le résultat est une connexion forte et pliable.

L'amarrage des tuyaux en métal et plastique s'effectue de deux manières

  1. Raccord démontable par compression. Lors de l'installation, les extrémités du raccord sont insérées dans le tuyau. Ils ont des joints en caoutchouc qui les maintiennent en toute sécurité à l'intérieur. Le raccord est ensuite serré avec un collet et fixé avec un écrou de contrôle. Une telle connexion peut être ultérieurement démontée.

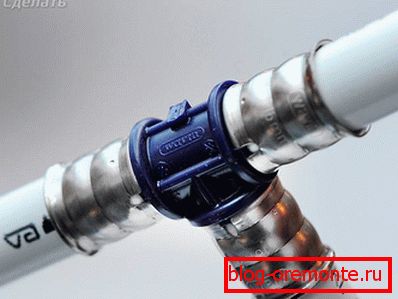

  2. Raccord à pression. Cette méthode est moins utilisée car le joint est monobloc. Les queues d'ajustement sont insérées dans le tuyau. Ensuite, en utilisant un dispositif spécial, un brassard flexible est serti. Le résultat est une connexion solide et fiable.

Après avoir passé en revue les méthodes de raccordement des tuyaux, il reste à choisir le produit avec lequel vous serez le plus à l’aise pour travailler.

 Vidéo

Cette vidéo montre comment souder des tubes métalliques avec un soudage électrique:

Voyez comment le tuyau en plastique est connecté au fer:
