Comment connecter la chaudière à la chaudière

Pas dans tous les cas dans la maison immédiatement, il s'avère que la connexion des communications nécessaires doit être établie. Dans la plupart des cas, l’ECS est effectuée à la fin de la réparation ou pendant la période où la saison froide approche. En règle générale, une chaudière est souvent installée pour ce système. Mais comme vous le savez, en fonctionnement continu, cet appareil consomme beaucoup d’électricité. Et afin de rendre le chauffage de l'eau plus économique, nous vous suggérons de comprendre comment le connecter au système de chauffage. Cela permettra au chauffe-eau, pendant la période de chauffage, d'utiliser l'énergie de chauffage et uniquement en été pour chauffer l'eau avec des éléments chauffants. Comparez différentes techniques.

Connexion à une double chaudière

Afin de fournir de l'eau chauffée au chauffe-eau à partir d'un système de chauffage à double circuit, une vanne à trois voies est montée. Il fait passer le débit de liquide de refroidissement des batteries au serpentin du circuit d'alimentation en eau. Dans un tel schéma, il est important de s'assurer qu'un signal est appliqué à la vanne à trois voies. Il n'est pas non plus nécessaire d'installer une pompe de recirculation sur le serpentin. Le travail principal est effectué par le système de chauffage, qui contient cet appareil dans sa configuration. Une pompe de recirculation n'est nécessaire que si le système comprend un thermostat. Ainsi, lorsque vous connectez un chauffe-eau à un système de chauffage à double circuit, vous pouvez sélectionner un équipement en fonction de vos besoins.

Pour augmenter le pouvoir de circulation hydraulique du système de chauffage, une pompe de recirculation est montée. De ce fait, il est possible de contrôler / ajuster l’inertie thermique, c.-à-d. chauffage par friction hydraulique.

Il existe des chaudières avec une chaudière intégrée, à la fois murale et au sol. Un tel équipement est plus cher, plus vous pouvez vous débarrasser complètement des raccords excédentaires. D'autre part, le sol est doté de chauffe-eau intégrés pouvant aller jusqu'à 100 litres. Cela impose des restrictions évidentes. En outre, ces échantillons coûtent environ 60 000 roubles. Si nous comparons avec le prix d'un chauffe-eau, il y a une différence significative, qui varie entre 4,5 mille roubles. Compte tenu de cela, il est beaucoup plus rentable d’acheter un appareil.

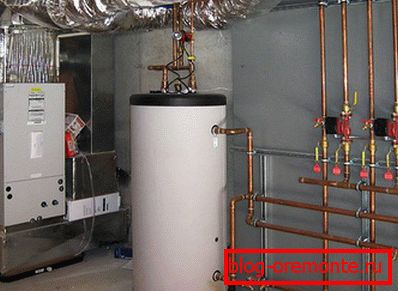

Chaudière à chauffage indirect

Comparons plusieurs options pour connecter un chauffe-eau à chauffage indirect:

• À l'aide d'une vanne à trois voies.
• Système à double pompe.
• Avec l'utilisation d'une flèche hydraulique.
• Mode de circulation circulation.

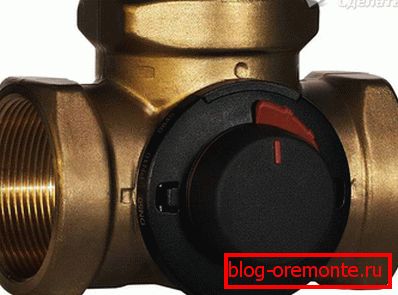

Vanne à trois voies

В основании этого метода лежит 2 контура: нагревательный от бойлера и отопительный. Vanne à trois voies будет распределять теплую воду между ними. Для управления клапаном используется автоматика (термостат). Как только температура воды в контуре нагревателя достигает заданной отметки, автоматика подает сигнал на трехходовой клапан. После этого теплая вода поступает в батареи. Этот метод считается наиболее востребованным.

Si vous définissez la température maximale, il est important d'indiquer dans quelle mesure la chaudière chauffe l'eau. En conséquence, la température dans le circuit du chauffe-eau doit être réglée plus bas que dans l'appareil connecté. Sinon, le liquide de refroidissement sera constamment envoyé au chauffe-eau.

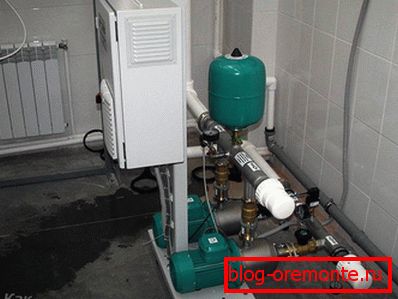

Système bi-pompe

Les pompes dirigeront l’eau chaude vers différents circuits, c’est-à-dire la connexion du chauffe-eau se fait en parallèle. Chaque ligne est équipée d'une pompe dont le fonctionnement est contrôlé par un capteur thermique.

Un clapet anti-retour est introduit dans le système après chaque pompe. Cela évitera les conflits entre les deux branches.

Lorsque l'eau chaude sanitaire est activée, le chauffage cesse temporairement de fonctionner. Étant donné que l'eau est chauffée dans un chauffe-eau sur une courte période, l'eau chaude dans les radiateurs n'atteindra pas la température critique. Si 2 chaudières sont utilisées, le chauffage ECS et le chauffage ne seront pas interrompus.

Schéma avec flèche hydraulique

Lors de l'utilisation de pompes de circulation, il est important que les débits soient égaux. Pour ce faire, vous pouvez utiliser la flèche hydraulique et les distributeurs hydrauliques. Ceci est particulièrement efficace s'il est nécessaire que le réfrigérant chauffé soit dirigé vers le chauffage par le sol, la chaudière et les radiateurs. Pour niveler la différence de pression dans les circuits, action parallèle du module hydraulique avec un collecteur hydraulique. Bien qu'ils ne puissent pas utiliser, installer des robinets d'équilibrage. Mais dans ce cas, il sera difficile d'installer et de régler le système sans l'aide d'un spécialiste.

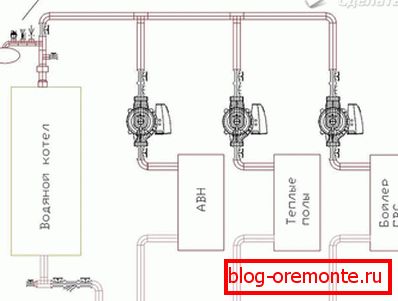

Retour méthode de circulation

Cette technique de connexion n'est possible que s'il existe une troisième entrée dans la chaudière. Il sera possible d’y connecter la recirculation du liquide de refroidissement. De ce fait, le processus de chauffage de l'eau peut être effectué très rapidement. En conséquence, vous vous débarrasserez du problème de la vidange de l'eau froide du robinet jusqu'à ce qu'il soit chaud. C'est une économie importante.

En conséquence, une autoroute de bouclage sera formée à travers laquelle l'eau circulera (de force) constamment. Vous devrez également connecter les éléments suivants:

1. Vase d'expansion. Avec des robinets fermés dans un pipeline chaud, une pression stable sera maintenue.
2. Soupape de sécurité. Cela protégera le chauffe-eau des coups de bélier.
3. Purge d'air automatique avant le clapet anti-retour. Cela évitera complètement l'aération de la pompe avant de la démarrer directement.
4. Clapet anti-retour Si le système est sous haute pression et que l'eau surchauffe, le liquide de refroidissement chaud ne pénètrera pas dans la canalisation avec de l'eau froide. Il est installé à l'entrée du chauffe-eau.

La pression maximale autorisée dans le vase d'expansion n'est pas autorisée au-dessus de la pression définie dans la soupape de sécurité.

Nous avons donc examiné les principales options de raccordement du chauffe-eau à chauffage indirect. Soulignez les avantages et les inconvénients de cette méthode:

Avantages:

• Il est possible d'utiliser plusieurs appareils de chauffage simultanément.
• Recyclable.
• L'eau chaude et les flux de chauffage sont séparés.
• Haute performance.
• Décharge de manière significative le réseau électrique pendant la période de chauffage.
• La surface interne du chauffe-eau n'entre pas en contact avec de l'eau courante.

Inconvénients:

• Des coûts supplémentaires sont nécessaires pour rééquiper le système de chauffage.
• Le premier chauffage de l'eau prend plus d'une heure.
• Il est nécessaire de disposer d'une pièce séparée dans laquelle tous les équipements peuvent être situés.

Raccordement d'une chaudière à une chaudière à circuit unique

Dans ce cas, un circuit est utilisé où 2 pompes sont montées. Cela éliminera complètement l'utilisation d'une grue à trois voies. On a décrit ci-dessus un système similaire dans lequel les contours sont parallèles. Dès que le thermostat émet un signal, les pompes menant au réservoir sont activées. Il est également nécessaire d'installer un clapet anti-retour qui empêche le mélange du liquide de refroidissement.

À la chaudière à gaz

Avec cette connexion du chauffe-eau, la méthode de circulation de retour est également utilisée. Dans ce cas, le liquide de refroidissement circule continuellement sous l’influence de la pompe. De ce fait, l'eau chauffée pénètre plus rapidement dans le robinet.

À chaudière à combustible solide

Dans ce cas, il est autorisé d'avoir simultanément un système qui permettra le dégagement d'urgence du liquide de refroidissement et la possibilité de connecter l'eau chaude sanitaire. Les robinets thermostatiques sont souvent montés sur des batteries, mais soyez conscient du risque de surchauffe. Si un chauffe-eau est installé, alors il n'y a pas de tel problème, car l'excès d'eau chaude sera envoyé au réservoir. Mais rappelez-vous qu'une telle connexion de la chaudière est possible avec une circulation naturelle.

Ainsi, le groupe de sécurité suivant est nécessairement monté:

• Vanne d'arrêt.
• Robinet de vidange.
• Vanne d'arrêt et clapet anti-retour.
• Pomper sur le chauffe-eau.
• La valve dans l'alimentation.
• Groupe de sécurité chauffe-eau.
• Vase d'expansion.

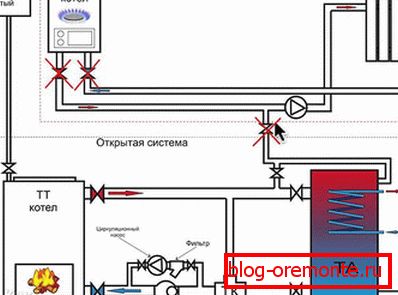

Erreurs commises lors de l'installation

Lors des travaux d'installation, il est important d'éviter toute erreur. Cela peut avoir des conséquences désagréables. Par exemple, il est important non seulement de veiller à la proximité du chauffe-eau par rapport à la chaudière, mais également de définir le bon sens des tuyaux vers la canalisation pour faciliter l'installation. Une autre erreur fréquente est une mauvaise connexion du tuyau de refoulement et de l’entrée de liquide de refroidissement. L'eau froide est toujours fournie à la buse inférieure et l'eau chaude à la partie supérieure du chauffe-eau. Il existe également un risque de connexion incorrecte de la pompe. Il est important de respecter les paramètres définis par le fabricant.

Nous avons donc examiné avec vous les méthodes possibles de raccordement du chauffe-eau au système de chauffage. Nous espérons que ces informations vous seront utiles et vous aideront à effectuer cette tâche vous-même. Pour aider également fournir des régimes et de la vidéo.

Vidéo

Le principe de fonctionnement de la chaudière à chauffage indirect est illustré dans la vidéo:
