Comment connecter le tuyau hdpe

Peu de travaux se passeront de la pose de canalisations Pour leur installation, vous pouvez utiliser divers tuyaux, par exemple en polyéthylène, créé sous basse pression (PEHD). Ces produits sont utilisés à la fois dans les systèmes à pression et à écoulement libre. Mais pour utiliser de tels tuyaux, il est nécessaire de connaître la méthode de travail avec eux. Cet article explique comment connecter le tuyau HDPE.

Les avantages de l'utilisation de tuyaux en PEHD

À ce jour, les tuyaux en polyéthylène sous basse pression sont très demandés. Ceci est facilité par les qualités positives de tels produits. À savoir:

• Longue durée de vie (plus de 50 ans).
• Immunité aux médias agressifs.
• La corrosion de tels tuyaux n'est pas terrible.
• Il est possible d'effectuer une pose sans tranchée, ce qui réduit considérablement le coût de tous les travaux, mais limite la durée d'utilisation de cette source d'eau.
• L'intérieur du tuyau est très lisse. Cela empêche la formation de dépôts et de croissances, ce qui élimine l'apparition de blocages.
• Les canalisations sont très légères, cela facilite et accélère grandement la pose de canalisations
• Les produits PND n'ont pas peur des baisses de température.
• Les tuyaux ont une grande plasticité. Le pipeline construit transfère facilement les mouvements du sol. C'est pourquoi ces tuyaux sont souvent utilisés dans les régions sujettes aux tremblements de terre.

Mais il y a des inconvénients. Ainsi, les tuyaux de PND transfèrent mal le rayonnement ultraviolet. En outre, ces pipelines ne sont pas conçus pour pomper des liquides à hautes températures, ce qui les rend susceptibles de se déformer.

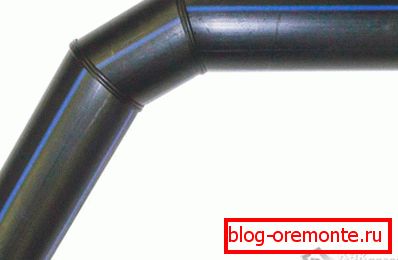

Soudage bout à bout

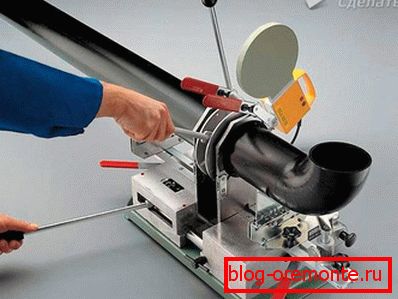

Un équipement spécial est utilisé pour le soudage bout à bout de tuyaux en polyéthylène. Dans le même temps, il est très difficile d’effectuer ce type de travail seul, ce qui nécessite une qualification spéciale. La soudure de tubes PND de bout en bout s'effectue de deux manières:

• en utilisant une machine de soudage mécanique;
• avec l'utilisation de l'unité de soudage électro-hydraulique.

La première méthode est utilisée uniquement lors de l’installation de pipelines à basse pression. Ceux-ci incluent les systèmes d'égouts et le drainage dans les entreprises industrielles. Équipements électro-hydrauliques capables de créer des pipelines pour n'importe quel but. Les composés fabriqués en utilisant cette méthode sont forts et durables. Les pipelines eux-mêmes sont capables de résister à une pression élevée et à tout effet mécanique.

Différentes parties du PEHD peuvent également être utilisées pour le soudage de tuyaux. Ainsi, l’industrie produit des coudes, des croix, des tees, des transitions, etc. Avec leur aide, vous pouvez créer un système de pipeline de toute configuration.

Mais, comme mentionné ci-dessus, le soudage nécessite l'utilisation d'un équipement spécial et la disponibilité d'une expérience suffisante. Pour ces raisons, cette méthode est rarement utilisée dans la vie quotidienne. L'utilisation de raccords est un moyen plus simple, mais non moins fiable, de connecter des tuyaux en PEHD (et pas seulement les uns aux autres).

Utiliser des raccords

Le raccordement des tuyaux en PEHD peut être effectué avec des raccords spéciaux. De telles structures sont utilisées pour créer des communications à partir de tuyaux de petit diamètre (jusqu’à 50 mm). Vous pouvez utiliser les types de raccords suivants:

• électrosoudé;
• la compression;
• réduisant

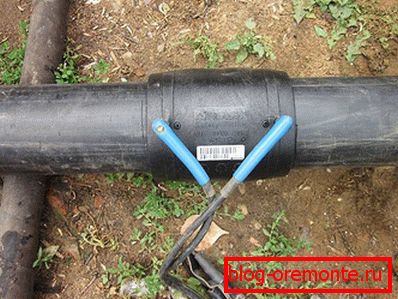

La première option est un embrayage avec un élément chauffant électrique à l'intérieur. Une fois connecté (après avoir branché l'électricité), le raccord chauffe et fait fondre le polyéthylène. Le résultat est une connexion solide et fiable, mais pas pliable.

Pour le travail, il est nécessaire de pré-nettoyer le tuyau et le raccord de la saleté. Ensuite, ils sont placés sur le même axe, tout en maintenant l’immobilité de toute la structure. Ensuite, l'élément de connexion est connecté à une source de courant spécialement conçue à cet effet. À la suite de la chaleur, le plastique commence à fondre, reliant hermétiquement tous les éléments. Vous trouverez plus d'informations sur l'utilisation de tels éléments de connexion en visionnant des vidéos sur Internet.

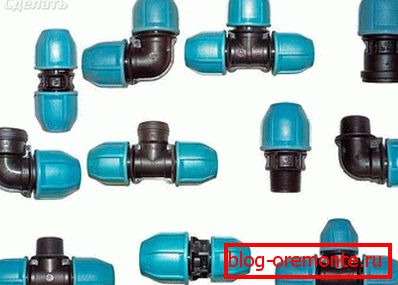

Le moyen le plus simple de connecter le tuyau en HDPE consiste à utiliser un raccord de compression. N'importe qui peut faire face à cette tâche, même sans posséder aucune compétence. Ces raccords consistent en:

• boîtier en plastique;
• bagues d'étanchéité;
• bagues de serrage (elles protègent le raccordement des dommages mécaniques);
• des bagues;
• écrous de couverture.

Avant de commencer, vous devez démonter la conception de l’élément de connexion. Puis, au bout du tuyau, marquez la distance à laquelle il doit aller au raccord. De plus, après avoir préalablement humidifié l’eau, nous avons mis l’élément de liaison. Dernière action? Il s'agit d'un serrage des écrous de blocage (dans ce cas, il n'est pas nécessaire d'appliquer des efforts excessifs). Le résultat est une connexion sans risque de fuite, en plus de la fermeture.

En outre, les raccords à compression ont un autre avantage: ils permettent de créer des connexions pour différents tuyaux (en fonction du matériau). Très souvent, lors de la réparation d'un appartement, il est nécessaire de connecter les communications à de vieux tuyaux en métal. L'utilisation de raccords à compression facilite grandement cette connexion. Le processus de travail est le même que dans le cas de la jonction de deux tuyaux en polyéthylène.

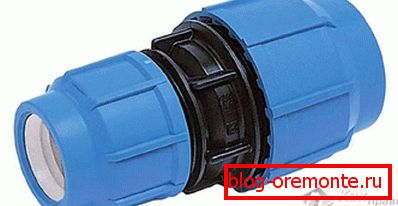

Les raccords de réduction sont utilisés dans le cas où il est nécessaire de raccorder deux tuyaux de diamètres différents. Le principe d'utilisation de cet élément de connexion est le même que celui de l'élément de compression.

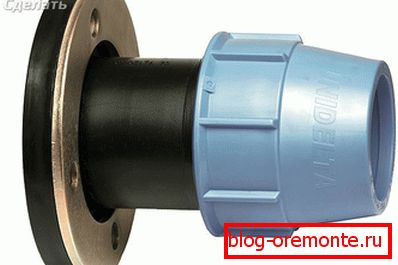

Nous utilisons une connexion par bride

Très souvent, des éléments de bride sont utilisés pour connecter des tuyaux en PEHD. Cette méthode est utilisée lors du raccordement de tuyaux de grand diamètre, ainsi que de brides lors du raccordement à diverses vannes et pompes. Une telle connexion peut être rapidement démontée pour réparation et nettoyage.

Le couplage de la bride se compose de deux nœuds:

1. Bride de compression.
2. Bride de montage.

Le premier composant est utilisé pour fixer la zone de joint du côté du tuyau en PEHD. Il fonctionne sur le principe du couplage par compression. Le deuxième noeud est la bride habituelle, aux dimensions normalisées. Et cette bride est montée sur la deuxième partie de la connexion (entrée de la pompe, tuyau métallique, etc.).

Vidéo

Cette vidéo montre comment connecter les tuyaux avec un couplage de compression:
