Comment faire des portes battantes

Chaque parcelle domestique est équipée de structures de protection telles qu'une clôture et une porte. Aujourd'hui, il existe une grande variété de technologies et de matériaux qui vous permettent de rendre ces conceptions spéciales. Par exemple, si nous parlons au-delà de la porte, il y en a plusieurs, à savoir coulissant, coulissant, automatique, articulé. Dans cet article, nous expliquerons comment fabriquer des portails battants de nos propres mains. Prenons l'exemple de la fabrication de portails métalliques et automatiques. Nous donnerons des photos, des schémas et des dessins explicatifs.

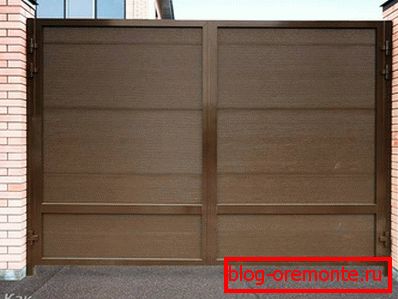

Caractéristiques de conception

Quelle que soit la construction choisie, vous vous réservez le droit de choisir le mode d'ouverture, à l'intérieur ou à l'extérieur de la cour Faire une porte battante n'est pas un problème. La forme classique des portes battantes présente un certain nombre de caractéristiques distinctives:

• La fonctionnalité
• Commodité en opération.
• Compacité.
• Manque de poutres et de rouleaux de direction.
• Aucune limite de taille.
• Possibilité d'utiliser différents matériaux pour la fabrication.
• La possibilité d'utiliser toutes sortes de pièces pour la décoration.

Types de structures métalliques

Avant de procéder à la fabrication de la porte, il est important de déterminer leur conception. Le choix dépend de la fréquence de leur fonctionnement. Plusieurs types de portes peuvent être en métal, nous les considérons séparément.

Feuille unique

Ce type de conception n'est pas si populaire. Ils représentent une toile continue. Pour qu’ils fonctionnent bien, le pilier doit être correctement soutenu et il faudra beaucoup d’argent. Si un tel portail est installé sur le garage, il est alors nécessaire de construire un puissant cadre métallique et des charnières fortifiées. De plus, l'inconvénient est qu'il est nécessaire de disposer de suffisamment d'espace pour ouvrir les portes battantes à un seul battant.

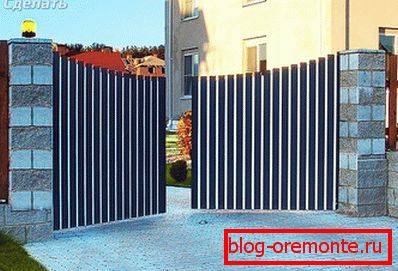

Bivalves

Le type le plus commun et le plus pratique de portes battantes. Sans aucun effort, ils peuvent être faits à la maison. De plus, leur design comprend deux toiles identiques. Par conséquent, le cadre est composé de deux cadres, gainés d'un matériau en feuille. Contrairement à la conception précédente, l'ouverture nécessitera moins d'espace libre.

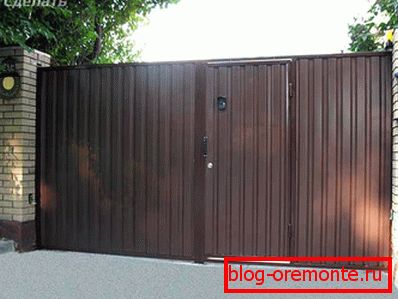

Double avec un guichet

Pour une utilisation quotidienne, ces portes sont très pratiques. De plus, ils sont fabriqués sur le même principe que la double porte ordinaire. La seule différence est que, au bon endroit sur l'une des vannes, fixez le faisceau supplémentaire et le support pour l'installation du portail. Si la porte d'un tel plan est montée sur le garage, le type de guichet à mortaise est utilisé. Dans ce cas, un trou est percé dans l’un des vantaux du portail et une porte est installée.

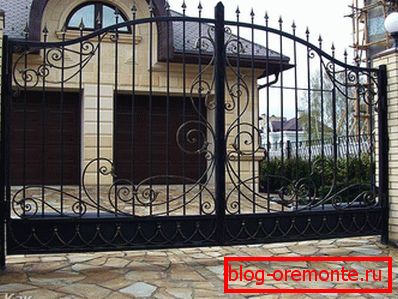

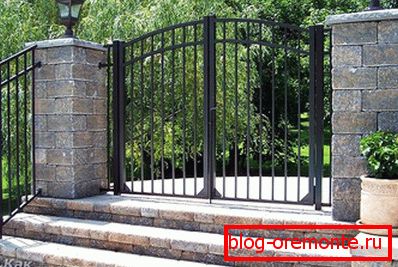

Les portails battants forgés sont conçus pour un effet esthétique. Si la conception est faite sous la forme d'éléments fermés, alors le forgeage décoratif est utilisé, mais le type ouvert de la porte est souvent utilisé.

En ce qui concerne le garage, pour sa construction, on utilise principalement un portail fermé avec des éléments de forgeage séparés.

Quel que soit le type de construction, les portes de garage peuvent être isolées. Pour cette raison, la chaleur dans le garage sera maintenue. Et votre voiture, même si elle ne sera pas exposée à la corrosion en raison de brusques variations de température.

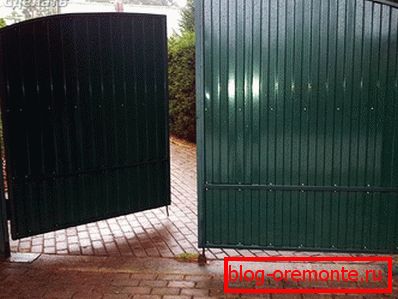

Fabrication de portes métalliques

En adhérant aux directives décrites ci-dessous, vous pourrez fabriquer vos propres portes battantes en métal. Mais pour cela, il est important d’adhérer étroitement au schéma / schéma de la construction choisie. Si vous avez du mal à concevoir votre propre dessin de portails battants, vous trouverez à la fin de l'article de nombreux modèles pouvant servir de base. La base de la porte sera un cadre en métal, qui est monté dans l'ouverture d'entrée. Si vous décidez de créer une porte dans votre cour, vous pouvez immédiatement construire une porte avec un guichet intégré. Mais pour cela, vous devrez installer des piliers solides capables de supporter le poids des châssis supplémentaires. Il est également nécessaire d'installer des supports, pour cela, vous aurez besoin de:

• niveau de construction et roulette;
• tuyau en métal 3 pcs. O 100 mm;
• une pelle;
• brique de parement (dans le cas où les supports sont fermés);
• ciment, sable, pierre concassée et eau;
• plomberie.

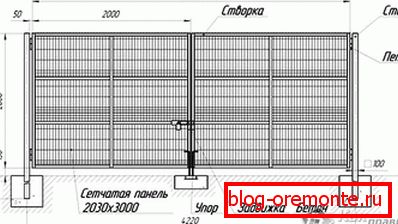

Installation de supports

Travailler à la fabrication des supports comme suit:

1. Mesurer l'écart entre les bords de la clôture.
2. Mettez des étiquettes pour les piliers d'installation.
3. À l'endroit choisi, creuser un trou pour l'installation d'un poteau de soutien.
4. L'épaisseur des tuyaux de support est choisie en fonction du poids des portails battants.
5. Placez les piliers dans la fosse, ajustez-les au niveau. Mais pré-remplir le fond du gravier.
6. Les piliers installés doivent être coulés avec du béton préparé.
7. Pour que les piliers soient bien en place, vous devez les insérer dans le trou lui-même et ajuster en même temps le niveau vertical.
8. Ainsi, l'installation et le bétonnage des piliers sont terminés.

Si la porte a une hauteur de 2 m, la profondeur de la fosse doit être d'environ 1 m et son diamètre doit être supérieur à 100 mm par rapport au diamètre du tuyau.

Il est maintenant temps de commencer à créer le cadre de la porte. Pour ce faire, vous aurez besoin de:

• tôle métallique de 2–3 mm d'épaisseur;
• profilé métallique, angle et tuyau;
• appareils de mesure (niveau, ruban à mesurer);
• charnières métalliques;
• machine à souder.

Si vous faites des portails battants pour le garage, vous devez tout d’abord créer un cadre et l’installer dans l’ouverture. Il est constitué d'un coin en métal de forme rectangulaire ou carrée, en fonction de l'ouverture du garage.

Quant à la fabrication du cadre pour le garage, il est préférable de les réaliser en deux exemplaires. Fixez l’un à l’extérieur de l’ouverture et l’autre à l’intérieur. Entre eux, ils sont reliés entre eux par des bandes de métal et des soudures.

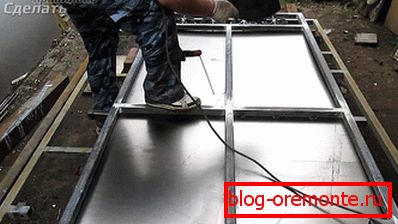

Pas à pas

Le processus de fabrication des vantaux est le suivant:

1. Étalez les coins ou le tube profilé sur une surface plane et soudez la forme de la guillotine conformément au dessin.
2. Pour augmenter la résistance de la structure, les vantaux sont renforcés par des poutres diagonales.
3. Lorsque le cadre est prêt, vous pouvez vous mettre en forme.
4. Pour les garnitures de porte, utilisez une tôle de 2 mm d'épaisseur. Les feuilles trop épaisses ne sont pas recommandées, car dans ce cas, il sera nécessaire de renforcer les supports.
5. Ensuite, vous devez définir la boucle. Souder une moitié de la charnière au bon endroit sur le cadre de la porte et l'autre sur le poteau de soutien.
6. Au final, il reste à installer un cadenas et un guichet, réalisés sur le même principe que le châssis principal.
7. La peinture des portes battantes est réalisée au sol ou déjà en position suspendue. Il n'y a pas beaucoup de différence. La seule chose à prendre en compte est que la peinture dans les limbes peut provoquer la formation de gouttes et d'affaissement. Par conséquent, soyez prudent lorsque vous effectuez ce processus de travail.

Voici comment sont fabriqués les portails métalliques.

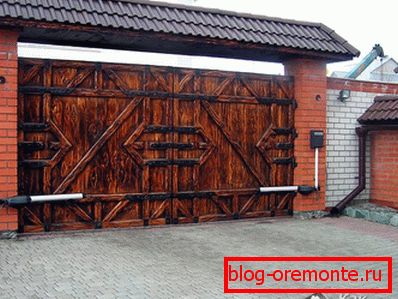

Portail automatique

Chaque personne a un désir de confort. Et cela s'applique même à l'utilisation de la porte. La technologie moderne a permis d’automatiser le processus d’ouverture des portes battantes. Et il y a beaucoup d'avantages. Par exemple, lorsque vous êtes pressé, vous ne devez pas perdre de temps à laisser la voiture pour ouvrir / fermer les volets. S'il pleut dehors, vous éviterez de vous mouiller et de sortir à nouveau. En réfléchissant à ces aspects positifs, nous vous suggérons d’examiner la technologie de fabrication et certaines caractéristiques des portails automatiques.

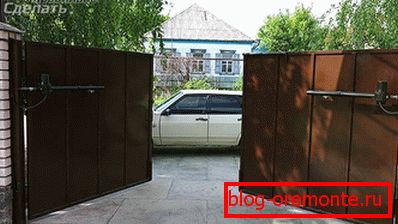

Avantages et inconvénients

Tout d'abord, nous soulignons certaines des caractéristiques d'une telle structure:

• Force.
• Polyvalence.
• Long terme opérationnel.
• Le mécanisme est simple et sans prétention.
• La vitesse d'ouverture / fermeture est d'environ 15 s.

Par souci d'objectivité, considérez et inconvénients:

• Si, pendant l’ouverture / la fermeture du portail, il y a une barrière sur le chemin, l’automatisation est désactivée et les portes se coincent.
• Il est nécessaire de vérifier régulièrement le chemin d’ouverture de la porte, faute de quoi une défaillance est inévitable.

En outre, il convient de souligner les pannes fréquentes de l'automatisation. Bien que les fabricants prétendent que tel ou tel mécanisme est extrêmement fiable, il n’ya rien d’éternel. Cependant, en effectuant des travaux de maintenance, tout problème peut être évité.

Si, pendant le travail, les automatismes ont cessé de fonctionner, vous ne devez pas fermer le portail de force. Il peut être nécessaire de passer du processus d'ouverture à fermeture. Lorsque vous appuyez à nouveau, le mécanisme peut gagner.

Bien que pas dans tous les cas, cela résout le problème. Souvent, vous devez contacter des spécialistes pour la réparation de l'automatisation. Compte tenu de tout cela, n’ayez pas peur de cette conception. Comme dit le proverbe: "Craindre un loup - ne pas aller dans la forêt". Ne pas abandonner les avantages du confort.

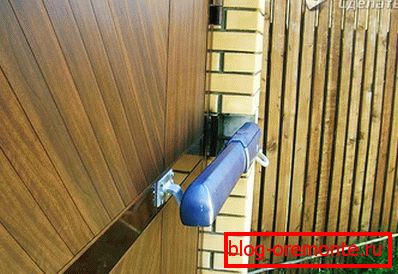

Automatique

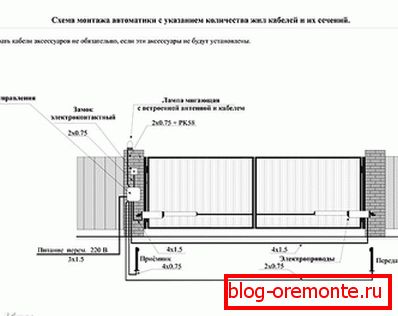

Il convient de noter immédiatement que l’installation de portes automatiques prend beaucoup de temps. Cela nécessite certaines qualifications, exactitude et exactitude. Par conséquent, si vous doutez de vos capacités, il est préférable de choisir une entreprise capable de tout faire de manière efficace et rapide. Si vous avez de l'expérience dans des travaux similaires, si vous suivez le manuel, vous réussirez à atteindre votre objectif.

Le processus de fabrication des portes battantes a été décrit ci-dessus. Nous allons donc accorder une attention particulière à l’automatisation, qui est équipée selon certaines normes.

Ainsi, lors de l'installation de l'automatisation, prenez en compte les indicateurs suivants:

• la position des vannes par rapport à la colonne de support;
• si un équipement automatique est utilisé sans utiliser d'interrupteur de fin de course, un arrêt de châssis est utilisé.

Sans tenir compte de ces facteurs importants, les systèmes automatiques échoueront, ce qui entraînera la rupture du support, le moteur électrique et d’autres conséquences désagréables.

Automatique maison - est-ce possible

Avec un grand désir d'automatiser la porte peut être fait indépendamment. Surtout pour les amoureux - cette entreprise deviendra un véritable passe-temps. Cela est particulièrement vrai pour ceux qui veulent épargner.

Dans tous les cas, la base d'un tel entraînement sera le mécanisme installé sur la porte depuis l'antenne parabolique. Il est équipé d'un engrenage à vis sans fin. En conséquence, il remplace complètement l'entraînement électrique conventionnel.

Entraînement pour portails battants

Le système de télévision par satellite dans sa conception comporte un mécanisme de retournement (ceci s’applique aux systèmes de type ancien). Ce mécanisme est un moteur électrique qui peut être utilisé pour une installation sur des portes battantes. En ce qui concerne l'engrenage à vis sans fin, son principe de fonctionnement est similaire à celui de l'entraînement. Mais comme pour la première option (engrenage à vis sans fin), il est plus rentable, car pour son fonctionnement, il existe une tension suffisante en 36V, les lecteurs de magasins classiques nécessitent une tension en 220V.

Si nous parlons de sécurité, l’utilisation d’un tel plan de transformateur abaisseur est plus rentable. De plus, si la tension augmente, l'ouverture / la fermeture des vantaux augmente. Cependant, avec une tension prolongée prolongée, le mécanisme peut échouer.

L'assemblée

Ainsi, pour le montage d’automatismes fabriqués par vous-même, prenez 2 actionneurs de l’antenne parabolique en état de fonctionnement. Donner des avantages à ceux qui ont de longs stocks.

Ce mécanisme peut être acheté à un prix relativement bas dans une entreprise spécialisée. De plus, vous devez acheter une télécommande et un transformateur, la puissance de 36-40V.

La télécommande agira comme un signal à l'entraînement électrique pour ouvrir / fermer le portail à travers le vantail. Un tel système peut également être installé sur la porte de garage. La portée de la télécommande peut atteindre 50 m et l'ensemble du lecteur est assemblé pendant 6 heures. Pour que toute l’automatisation fonctionne correctement, complétez-la avec un relais de courant. Cela évitera des dommages éventuels si une pierre ou un autre objet tombe sous le vantail de la porte. L'automatisation va retourner la ceinture. Si le relais est absent, le moteur peut s'éteindre après plusieurs fois et le vantail de la porte devient inutilisable.

Voici comment vous pouvez automatiser de manière indépendante les portes battantes. Si vous n'avez pas la capacité et le désir de tout faire, vous pouvez acheter le mécanisme déjà prêt.

Travail de montage

Tout d’abord, voyez comment ouvrir les portes battantes. Par exemple, l'ouvrant peut s'ouvrir vers l'intérieur ou l'extérieur. Sur cette base, vous devez choisir l’automatisation appropriée. Immédiatement avant l'installation, préparez le matériel et l'outil suivants:

• marteau;
• ruban électrique;
• ruban à mesurer;
• tournevis;
• des pinces;
• percer

Également sélectionné le lecteur approprié. Il est de deux types:

1. Linéaire.
2. Levier.

Comment déterminer lequel vous avez besoin? Si la distance interne entre les poteaux de soutien est inférieure à 1,5 m, une distance linéaire est requise. Dans ce cas, les automatismes n'auront pas de leviers et prendront donc moins de place sur le portail. Si la distance est supérieure à 1,5 m et atteint jusqu'à 3 m, un mécanisme à levier doit être acheté. Ce lecteur est également sans prétention, juste conçu pour les charges lourdes. De plus, vous devez sélectionner les composants nécessaires. Pour ce faire, prenez en compte la charge de vent.

Pendant le processus d'installation, assurez-vous que les volets s'ouvrent librement. Il est très important de garder un œil sur cela, car après l'installation de l'entraînement électrique, il est peut-être déjà trop tard pour installer quelque chose.

Si vous trouvez que la course des soupapes est difficile, identifiez le problème et corrigez-le immédiatement. L'un des problèmes possibles est que le mouvement des vannes n'est pas à niveau. La raison en est un pilier de soutien incliné. En conséquence, cela a un effet négatif sur l’automatisation. Lorsque toutes les lacunes sont éliminées, vous pouvez commencer à installer l’automatisation sur le portail.

Si vous avez acheté des automatismes pour la porte dans le magasin, suivez attentivement les instructions du fabricant lors de l'installation. Dans ce cas, cela fonctionnera correctement pendant longtemps.

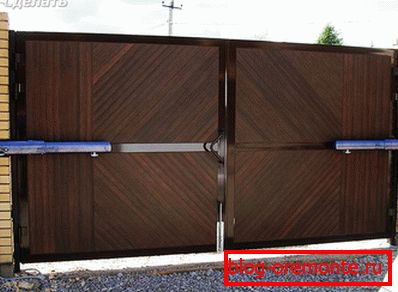

Si les volets s'ouvrent vers l'intérieur

On croit que l'ouverture du portail dans la cour est un schéma standard. Par conséquent, tout lecteur conviendra à la mise en œuvre de ce projet. Ainsi, si les piliers de soutien sont en acier, il est préférable d’utiliser un actionneur linéaire. C'est tout autre chose si vous avez des supports en brique et que les portes battantes sont situées au centre de la colonne. Dans ce cas, l'actionneur linéaire ne convient pas. Nous devrons installer et acheter levier électrique. L’automatisme lui-même est monté sur des poteaux et les leviers vous permettront d’ouvrir les portes battantes, même si la distance entre le poteau et le châssis est de 200 mm.

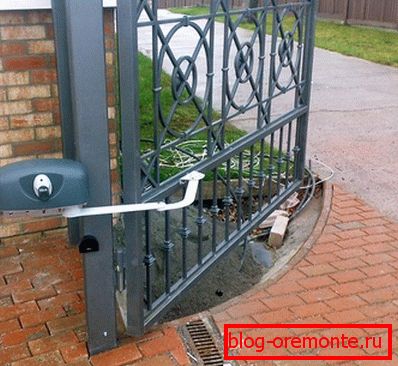

Si les volets s'ouvrent vers l'extérieur

Si comparer, linéaire et levier appropriés pour l’ouverture externe du portail. Mais à partir du prix, la préférence va naturellement au moteur électrique linéaire. La seule chose à considérer est la méthode de fixation de l’entraînement au pilier lors de l’ouverture externe.

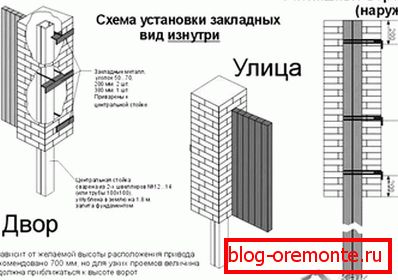

Dans la plupart des cas, le lecteur est fixé à la brique, ce qui peut rapidement s'effriter. Pire si le lecteur est monté sur un poste presque détruit. Dans de telles conditions, les automatiques disparaîtront avec une partie du pilier.

Compte tenu de cela, un tel pilier nécessite un renforcement supplémentaire. Par exemple, autour de vous pouvez souder un cadre métallique. Ensuite, l'ouverture d'entraînement vers l'extérieur est réglée sur le mode manuel, des supports de soudage sont fixés au portail. Dans ce cas, si vous utilisez un actionneur linéaire, ouvrez complètement le portail après le soudage et laissez une course libre jusqu'à 1 m, puis vérifiez le déroulement du vantail et le bon fonctionnement de l'actionneur. Si tout fonctionne correctement, vous pouvez connecter l'automatisation et connecter le moteur.

Tous les automatismes et télécommandes sont configurés conformément aux instructions ci-jointes. Si l'une des vannes s'ouvre dans le mauvais sens, il suffit de décaler le fil dans la connexion. Mais si vous suivez le schéma de câblage, aucun problème ne devrait survenir.

Il est donc important de bien choisir l’automation nécessaire, en tenant compte de l’orientation des portes battantes. Grâce à cet article, vous avez appris qu'il existe une opportunité de réaliser l'automatisation par vous-même. Une option plus simple consiste à acheter un ensemble complet. Mais une chose est connue, quel que soit le choix que vous avez fait, la présence de l’automatisation sur le portail vous facilitera la vie. Par conséquent, lors de la construction d’une porte dans une datcha, réfléchissez à la méthode d’ouverture automatique ou manuelle. Si vous avez votre propre expérience dans l’organisation des portes automatiques, écrivez des commentaires sur cet article.

Vidéo

Dans la vidéo fournie, plus de détails sur la fabrication des portes battantes:

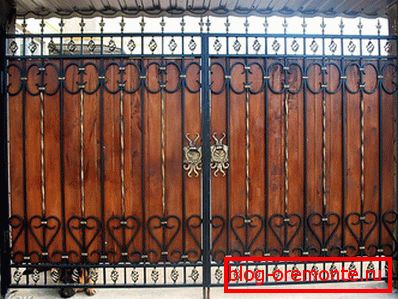

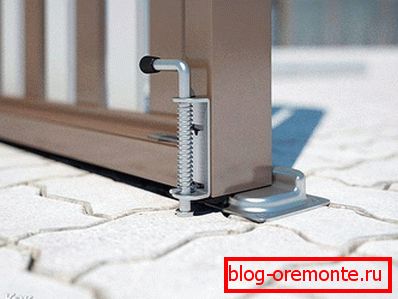

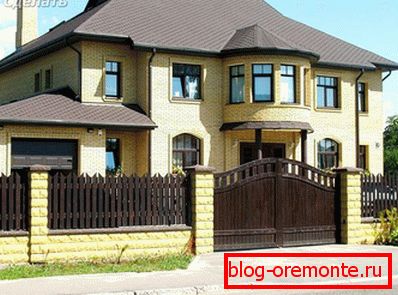

Les photographies montrent les options possibles pour les portes battantes:

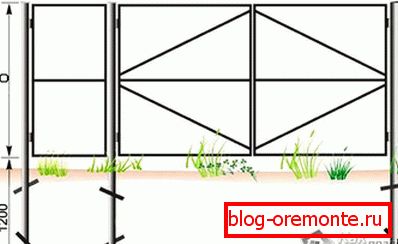

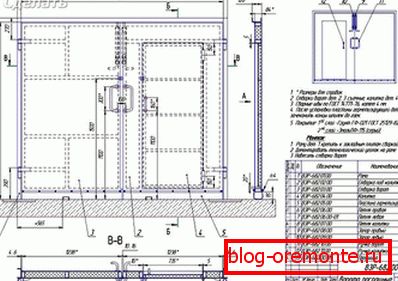

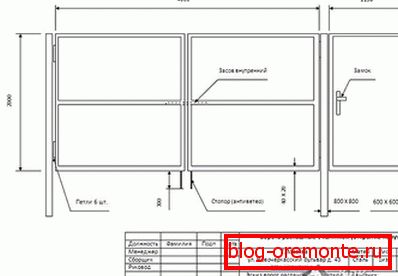

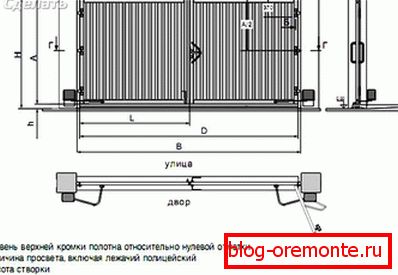

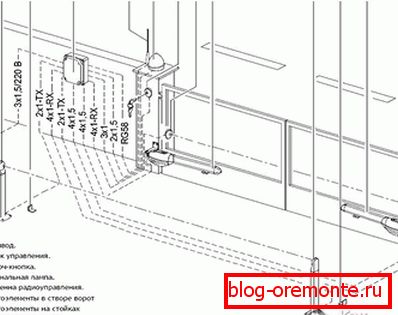

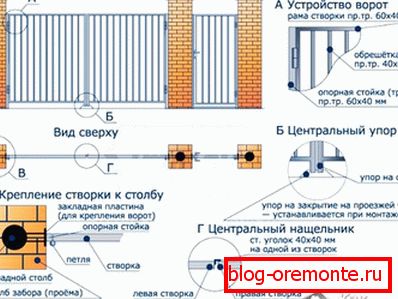

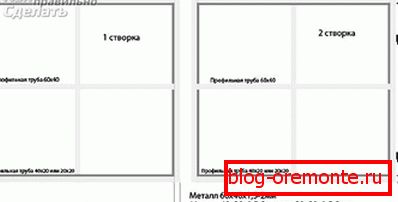

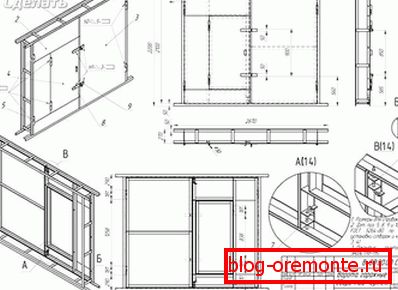

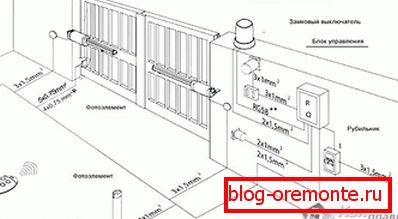

Schémas et dessins

Les schémas vous aideront à concevoir votre propre modèle de portail pivotant:
