Comment faire une mise en page de fondation

Les structures de toute taille devraient reposer sur des bases solides et fiables. La durabilité de la maison dépend de la fiabilité et de la qualité de la base. Afin de ne pas rencontrer les erreurs les plus courantes, il est nécessaire de savoir marquer correctement les fondations du futur bâtiment.

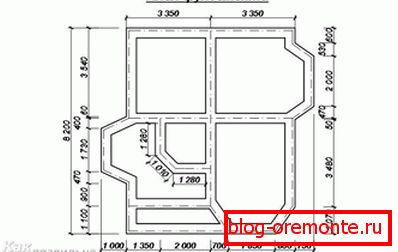

Documents de projet

À partir du travail sur la structure de la fondation, vous devez résoudre le problème avec la documentation du projet.

Après avoir marqué la base, vous pouvez être sûr que:

• vous n'aurez pas de difficultés dans la construction des murs;
• l'achat de matériaux de construction coûtera beaucoup moins cher;
• puisque la construction de la maison sera réalisée en fonction du projet, vous ne ferez pas face à de mauvaises surprises.

Lors de la préparation des documents de projet, un facteur important est non seulement la texture des matériaux de construction, mais également les paramètres. En supposant la moindre inexactitude lors de la construction du marquage de fondation, le montage de la structure de support ira à l'encontre du projet.

Événements préliminaires:

1. Avant de commencer à poser les fondations, il est nécessaire de déterminer l'emplacement du futur bâtiment en choisissant une plate-forme à cet effet.
2. Ensuite, décidez du type de fondation et de ses dimensions. Le choix devrait dépendre des conditions climatiques et de la masse de la future maison.
3. Une fois les deux premières étapes terminées, vous pouvez commencer à marquer le premier mur, peu importe ce que ce sera: arrière, côté ou devant.

Marquage de base pas à pas

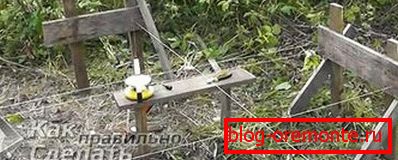

Aux coins des angles prévus, des coins sont enfoncés, puis tendus entre eux Le rectangle résultant sera la direction des futurs murs.

Lors de la fabrication de marquages ​​sous la fondation de la bande, il est nécessaire de faire une marge de la longueur des murs à 1 mètre.

La pose des fondations permet l'excavation d'une certaine quantité de sol. Par conséquent, lors de l’installation des piquets en respectant les dimensions exactes, lors de l’enfouissement, ils tomberont et vous confondrez toutes les marques.

Lors du marquage de la fondation en colonne, un stock supplémentaire n'est pas nécessaire, il est donc plus difficile de l'assembler.

Fabrication de balisage

En étirant le premier cordon et en marquant l'emplacement du premier mur, vous obtenez un point de référence. Ensuite, déterminez l’endroit où sera situé le coin de la fondation. Après avoir déterminé ce point, marquez-le avec une cheville, puis mesurez la longueur du futur mur. À la fin de ceci, vous obtiendrez un deuxième coin de la base.

La qualité des fondations dépendra de la fiabilité de la future structure.

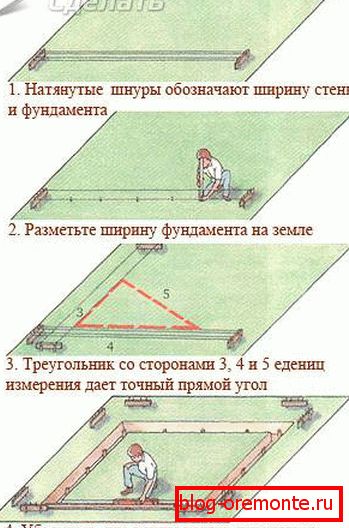

Une procédure similaire est répétée pour le second mur, situé perpendiculairement. Pour ce faire, trois marques sont marquées sur le premier cordon, qui doivent être éloignées les unes des autres pour obtenir un angle droit.

Autrement dit, si l'unité est égale à un mètre, il est nécessaire d'installer des piquets tous les trois mètres.

Mesurez quatre mètres à partir du point de connexion des cordes et enfoncez un marteau dans une cheville. Lorsque vous mesurez la distance entre les pieux, vous devez obtenir une valeur égale à cinq mètres (la distance est mesurée à l'aide d'un ruban à mesurer avec un partenaire).

Continuer de la même manière: marquer trois mètres de l'intersection sur le premier cordon et quatre sur le second Encore une fois, éliminez la distance entre les deux pôles. Ces mesures sont effectuées pour obtenir une valeur de cinq mètres.

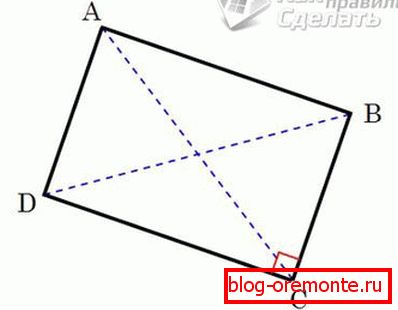

Ce n'est que dans ce cas qu'il est possible d'affirmer le marquage de base correctement exécuté et sa disposition perpendiculaire.

Après avoir mesuré la longueur de la deuxième paroi, la cheville est également enfoncée, formant ainsi le troisième angle. Après cela, il ne restera plus qu'à déterminer l'emplacement du dernier quatrième virage, avec lequel cela ne devrait pas être difficile, même pour les débutants. Il sera à l'intersection des troisième et quatrième cordons.

Si, après la première tentative, vous n'atteignez pas le résultat souhaité, vous ne devriez pas désespérer. Tous les défauts peuvent être facilement corrigés. Lorsque la distance entre le cordon et le cordon est inférieure à la valeur requise (5 mètres), vérifiez la précision de l'angle, il doit être exactement de 90 degrés. Pour obtenir l'angle souhaité, déplacez une extrémité du deuxième cordon dans la direction souhaitée jusqu'à ce que le résultat souhaité soit obtenu.

La méthode ci-dessus convient au marquage externe des fondations. Pour effectuer le marquage sur le périmètre intérieur, vous devez agir différemment. Lors du choix d'un type de dalle de fondation, il est tout à fait possible de se déplacer avec un marquage de fondation externe.

En ce qui concerne la fabrication du type de ruban de fondation, des calculs minutieux et le périmètre intérieur sont nécessaires, en tenant compte de la largeur du ruban de fondation.

C'est tout ce qui concerne les principaux points du calcul et de la fabrication des marques de fondation. Ces travaux nécessitent un maximum de soin et de précision, sans quoi la fiabilité du bâtiment est exclue.

Vidéo

Les caractéristiques du balisage lors de la construction de la fondation seront abordées dans la vidéo suivante:
