Comment faire une porte coulissante

Dans la vie de chaque personne qui a un chalet ou une maison de campagne en sa possession, il est devenu traditionnel de construire toutes les structures par lui-même, en particulier si vous pouvez économiser beaucoup sur cette question. Il n'y a pas d'exceptions et de portes d'entrée. Avec une expérience suffisante dans le travail des produits métalliques, des compétences dans l'utilisation d'équipements spéciaux et une compréhension des principes de fonctionnement, vous pouvez facilement comprendre comment fabriquer un portail coulissant de vos propres mains.

Spécifications techniques

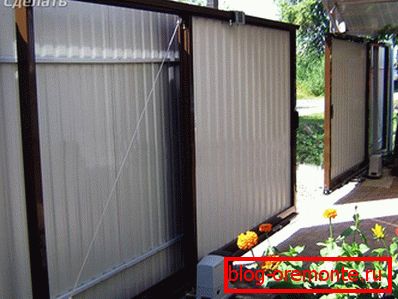

Pour l’amélioration des bâtiments, l’utilisation de portes coulissantes (coulissantes) devient de plus en plus populaire. Selon le principe de fonctionnement, la construction nommée est représentée par deux types: manuel et automatique.

Il ne fait aucun doute que l'avantage décisif de ces produits est considéré comme un excellent aspect esthétique. En outre, ils ont l’air spectaculaire et moderne, mais ils s’acquittent parfaitement de la tâche qui consiste à économiser l’espace de la parcelle arrière, ce qui est dans la plupart des cas au goût des propriétaires de petites parcelles. Les avantages déterminants des portails coulissants sont les suivants:

• haut niveau de sécurité (il est plus difficile pour un étranger d'ouvrir de telles portes que des portes battantes);
• indicateurs de poids, de résistance, de rigidité et de capacité portante;
• petit espace d'ouverture;
• pas de restrictions de hauteur;
• gagner du temps en hiver pour le déneigement;
• résistance à la voile.

Cependant, lorsque vous envisagez un type de porte particulier, vous ne devez pas oublier ses inconvénients. Le type coulissant est accompagné des inconvénients suivants:

• trop cher;
• fondation spéciale;
• poids encombrant et lourd de la structure par rapport au type swing.

Lors du choix du type de portail, vous ne devez pas vous précipiter pour prendre une décision avant de consulter un professionnel, en cas de confusion. Dans la plupart des cas, les restrictions d'utilisation peuvent être facilement contournées, en fonction de l'expérience et de solutions non standard.

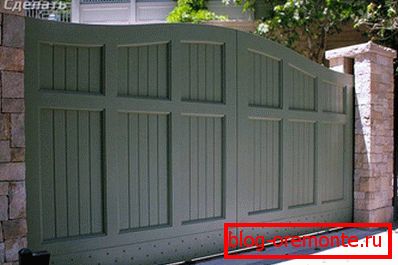

Options de production

Le processus de déplacement de la porte coulissante se produit le long de la clôture. En position fermée, la toile bloque complètement l’entrée sans fentes ni fissures. La composition de la structure est présentée dans les types suivants:

• portes simples - ayant pour support une base supplémentaire, l'ouvrant est décalé sur l'un des côtés le long du canal, alors que le tour de taille n'est pas requis - idéal pour les toiles d'une hauteur maximale de 2 m;

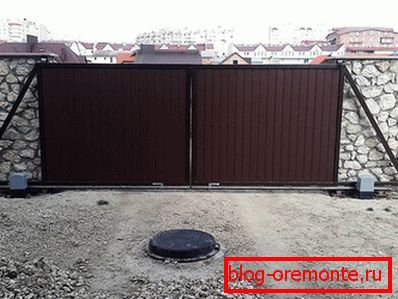

• bicuspid - reposant sur deux sites préparés, deux portes de la porte en même temps s'écartant dans des directions opposées, nécessite une poutre de rouleau supérieure - un excellent moyen de répartir uniformément la charge pour les structures lourdes d'une hauteur supérieure à 2 m.

En fonction des goûts, des préférences et des capacités financières de l'hôte, les vannes peuvent être fabriquées dans n'importe quel matériau. Cependant, la matière première la plus utilisée est profilée.

Préparation

Afin de fabriquer la porte coulissante vous-même, il sera nécessaire de préparer les outils et les matériaux nécessaires et de faire un croquis approximatif de la future construction.

Outils requis et consommables:

• machine à souder;
• des pinces;
• faisceau de canaux d'une largeur de 16 à 20 cm;
• raccords d'un diamètre de 10 à 14 mm;
• Bulgare

Avant de procéder à la construction de la porte devra établir la taille et faire des dessins précis. La taille de la porte et le choix des raccords nécessaires dépendent des dimensions de la future construction. La largeur de l'ouverture d'entrée devrait permettre un accès libre aux véhicules. Il arrive souvent qu'il soit nécessaire d'installer des portes de cinq mètres (le long de la largeur) pour l'entrée des voitures particulières, car les rues étroites des villages d'été ne sont pas toujours en mesure de garantir un virage optimal de la voiture.

Afin de calculer correctement la largeur requise de la porte, il sera utile de marquer au préalable l'arrivée prévue avec des piquets et d'essayer de la traverser dans la cour. En fonction du nombre reçu, la distance requise pour l'annulation de la porte est également calculée. Dans le cas de portails coulissants, le dernier indicateur doit être le double de l'ouverture d'entrée (au moins un mètre de chaque côté).

Installation de la porte

Une fois les procédures préparatoires terminées, nous procédons à l’installation des piliers de support. Comme base pour ces éléments structurels, vous pouvez choisir tous les matériaux disponibles, des poutres en bois à la pose de briques. La condition principale est que le support soit dans le sol à une profondeur d’au moins 1,2 m, faute de quoi le poids de la porte levée peut casser la verticale, en particulier lors des flottements saisonniers du sol, ce qui entraînera une déformation de la porte et une défaillance rapide des composants.

Nous creusons deux trous avec les valeurs de profondeur requises et installons les supports au niveau de la construction, après quoi nous bétons.

Le temps de durcissement complet du béton est d’au moins 7 jours par temps sec.

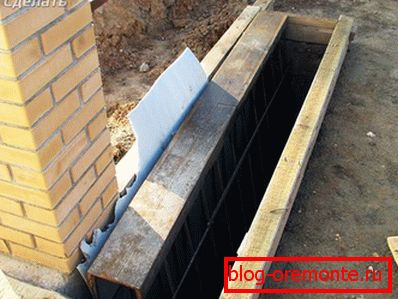

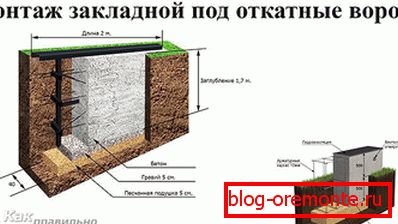

Base pour portails coulissants

Le principal événement est le soudage de tiges de compteur de renforcement à la barre de canal. Ensuite, nous creusons un trou de 40 à 50 cm de large, d’une profondeur minimale de 1,2 m et d’une longueur égale à la longueur de l’ouverture du portail. Après cela, nous installons deux poutres de canal "pieds" vers le bas, vérifions encore une fois le niveau et les produits en béton.

Le canal devrait être situé au même niveau que l'asphalte. Puisqu'un canal avec des pieds renforcés soudés avec une profondeur de tranchée de 1,2 m peut ne pas coïncider avec le bord supérieur du sol, il sera utile de placer des gravats, une petite fraction, par exemple 5 × 20, au fond de la tranchée.

Si tout est fait correctement, le résultat final devrait former une plate-forme plate en métal, que nous équiperons plus tard de chariots rétractables.

Exactement de la même manière que lorsque vous tenez la base de supports, il est intéressant de laisser la fondation reposer au moins une semaine.

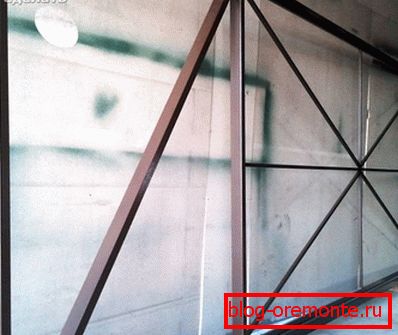

Cadre construction

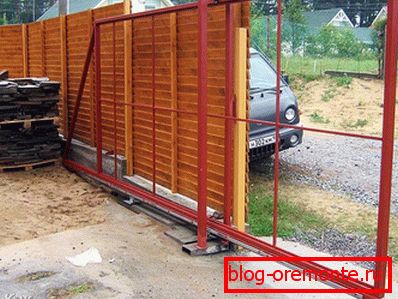

Pendant le séchage des fondations en béton achevées, nous procédons à la fabrication de cadres. Pour ce faire, vous devrez assembler deux cadres identiques. Le matériau le plus utilisé et facile à installer est un tube profilé de 60 × 40 ou 50 × 50 mm. Après avoir défini les dimensions, nous coupons la quantité requise du profilé, nous nettoyons et dégraissons les surfaces des éléments.

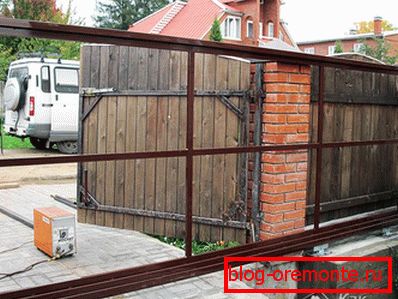

Une fois les procédures décrites terminées, nous procédons au soudage. Sur la base des dessins préparés, nous fixons tous les segments de tuyau préparés les uns aux autres, formant le cadre externe.

Pendant le travail, il est nécessaire de préparer le matériau pour l’une des portes, de créer un cadre complet et de l’utiliser ensuite comme gabarit pour la seconde moitié. De plus, lorsque vous travaillez avec des produits métalliques, n'oubliez pas l'utilisation obligatoire d'une protection spéciale des yeux et de la peau.

Dans la structure résultante, nous installons un cadre interne qui non seulement confère au portail la rigidité nécessaire, mais devient également la base de la fixation des matériaux de revêtement. Pour ce faire, il est conseillé d'utiliser les mêmes tubes profilés, mais avec des dimensions de 20 × 20 à 20 × 40 mm, qui doivent être fixés point à point au cadre principal. Ensuite, nous soudons les guides à la poutre inférieure de chaque cadre. Ensuite, nous nettoyons à l'aide d'une meuleuse d'angle ou d'une meuleuse du point de soudure, nettoyons à nouveau les endroits nettoyés.

Tous les travaux de soudage doivent être effectués de manière échelonnée, faute de quoi le cadre résultant pourrait entraîner une surchauffe ou en résulter.

Cadre cadre

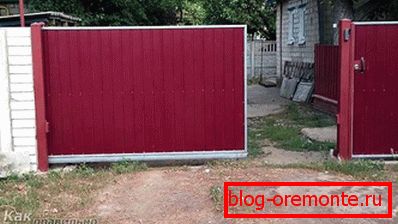

Assurez-vous que les cadres préparés sont secs, procédez à l’installation du parement de la porte. Le matériau le plus utilisé à ces fins est le revêtement de sol professionnel. Les plaques sont fixées en vissant des vis à métal avec une perceuse spéciale ou en installant des rivets.

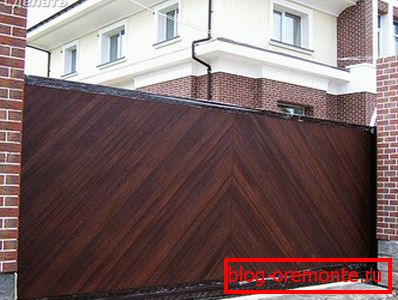

Événements finaux

Sur chaque canal, nous plaçons les rouleaux pour chaque porte coulissante et les poussons aussi loin que possible dans des directions opposées. Ensuite, nous mettons les cadres de guidage et montrons le niveau de construction. Après le soudage, nous dirigeons les bogies à rouleaux vers le faisceau du canal.

Assurez-vous qu'il n'y a pas de déformation, installez les rouleaux de rétention supérieur et final. Nous procédons à la vérification du travail de la porte résultante et installons le petit matériel.

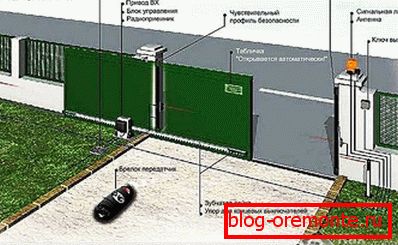

Si vous souhaitez installer une automatisation sur la structure érigée, lisez attentivement les instructions ci-joint après l’achat des kits. Le suivi exact de la documentation technique sans effort permettra d’équiper la porte de l’équipement souhaité.

Il ne sera pas hors de propos d'installer le relais supérieur ou le canal sur les poteaux de support, en répétant toutes les opérations décrites ci-dessus avec les fixations inférieures. Il est plus judicieux de fixer les capteurs directement sur les vantaux des portes afin que les portes s’emboîtent les unes dans les autres, éliminant ainsi les dommages et formant une structure unique.

Faire votre propre design au chalet ou chalet permettra de réduire considérablement les déchets lors de la construction de l'élément d'entrée. Le processus d’installation est simple, mais requiert le strict respect des instructions fournies, un schéma et un contrôle précis de la verticalité et de l’horizontalité de chaque composant. Après avoir compilé et calculé la quantité requise de matériel, demandez conseil et évaluez la justesse des mesures prises par des experts pour vous assurer du calcul.

Vidéo

Conseils pratiques pour fabriquer un portail coulissant sans aide:

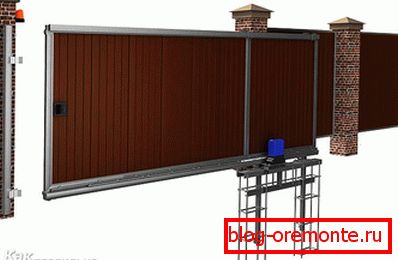

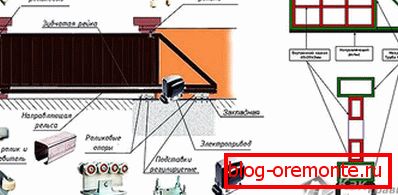

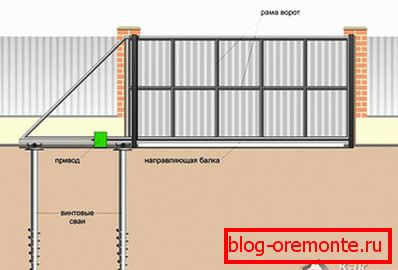

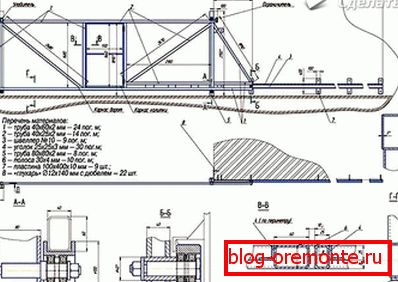

Schémas et dessins

Les schémas proposés par nous vous aideront à comprendre les caractéristiques de conception des portails coulissants:
