Comment installer vous-même une antenne parabolique

16-04-2018

Utile

Si, il y a quelques années, les antennes paraboliques étaient un élément de luxe, tout le monde peut aujourd'hui se permettre une telle télévision. Ces plaques sont émises par un satellite situé au-dessus de l'équateur sur une orbite géostationnaire. Grâce à cela, vous pouvez obtenir un grand nombre de canaux et une excellente qualité d'image. Tout ce dont vous avez besoin est d’acheter une antenne spéciale, un tuner, de l’assembler et de le connecter. Souvent, les entreprises engagées dans la vente de telles plaques offrent des services pour leur installation. Mais pour cela, vous devez payer. Pour économiser de l'argent, vous pouvez le monter vous-même. Aucune compétence particulière n'est requise pour cela.

Concepts de base

Pour commencer, examinons les concepts de base que nous allons mentionner au cours des travaux:

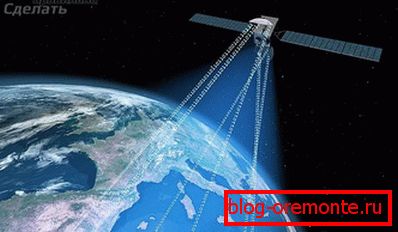

TV satellite - il est en orbite terrestre et envoie un signal de télévision au territoire conditionné à l'aide d'un transpondeur. Tous les satellites sont situés à la même latitude, comme ils sont situés à l'équateur, mais ont une longitude différente.
Transpondeur - émetteur-récepteur situé sur le satellite.
Antenne parabolique - l'élément principal qui permet à l'abonné de recevoir un signal d'orbite. Il "collecte" le signal de toute la surface et le focalise à un certain endroit où se trouve le convertisseur.

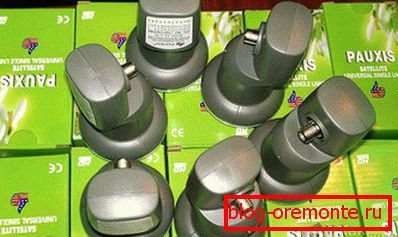

Convertisseur - le dispositif monté sur le support, il reçoit le signal réfléchi par l'antenne.

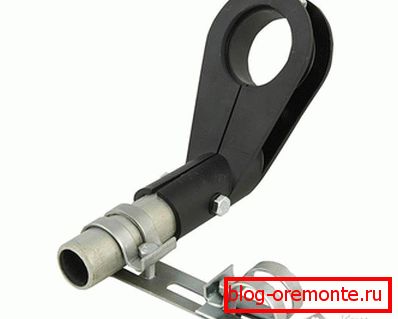

Multifeed - un dispositif qui contient des convertisseurs supplémentaires. Les satellites en orbite étant situés à proximité, vous pouvez recevoir la réception de plusieurs sources sur une même plaque. Dans ce cas, 3 convertisseurs sont installés sur une antenne.

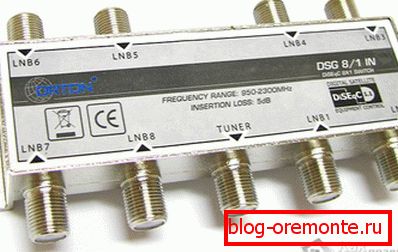

Disek - un dispositif qui permute le signal de 3 convertisseurs ou plus en un seul câble. Le syntoniseur agit pour recevoir un signal provenant d'une seule source, qui lui est transmis par un convertisseur. La connexion d'une source parmi plusieurs est activée.

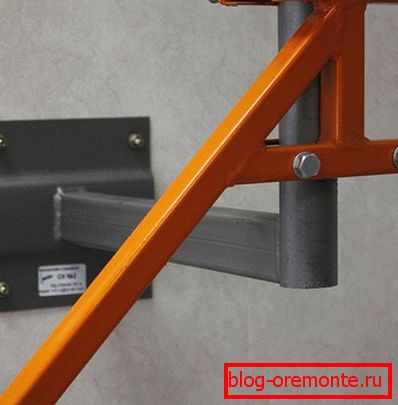

Support - le titulaire habituel. Il est en métal et monté sur un mur ou une autre surface.
Récepteur (tuner) - l'appareil recevant le signal provenant du convertisseur. Grâce à lui, le signal est transmis au téléviseur, nous voyons l'image et entendons le son.

Sachant que tout cela n'est pas nécessaire, vous aurez néanmoins une idée du fonctionnement du système. Ensuite, l'installation sera plus productive et rapide.

Equipement et outils nécessaires

Lorsque vous sélectionnez l’antenne souhaitée, consultez son ensemble complet. C'est principalement:

Directement parabole (miroir).

Un ou plusieurs convertisseurs (selon le choix).

Multifida. Si l'antenne sélectionnée est pour 3 satellites, deux Multifeed sont inclus dans le package.

Disek, для соединения трех конверторов к 1 кабелю.

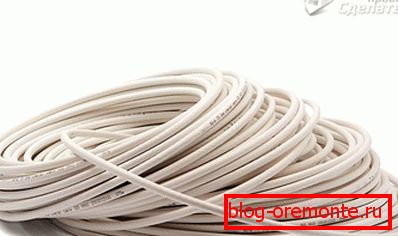

Câble pour connecter le tuner au convertisseur.

Support pour le montage et autres attaches.

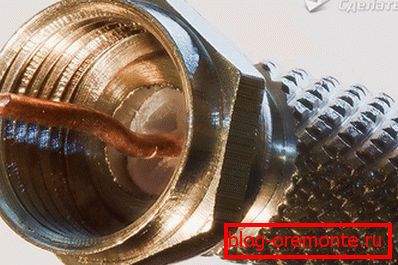

Connecteur (F-k) pour connecter un câble avec un tuner, un convertisseur et un disque. Un total de 8 pièces.

Ancres, fixant le support à la surface.

Accordeur

Si quelque chose n'est pas inclus, il doit être acheté séparément. Ce sont les détails dont vous avez besoin pour l'installation d'une antenne parabolique.

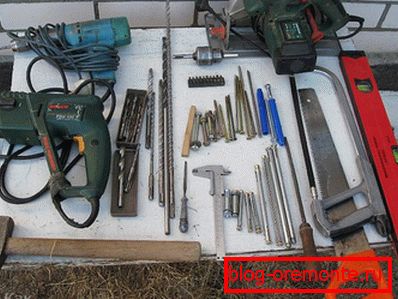

Pour travailler, vous avez besoin des outils suivants:

tournevis;
un couteau;
des couteaux;
touche 13;
clé à 10 - 2 tours par minute;
marteau perforateur ou marteau perforateur;
Perceuse Poitsitovy - 12 mm.

Après avoir préparé toutes les pièces et outils nécessaires, vous pouvez procéder au processus d’installation.

Étape 1: Sélection de l'emplacement

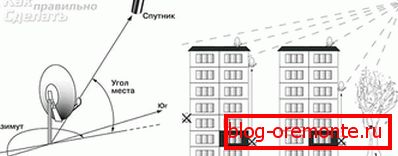

Vous devez d’abord décider de l’endroit où la plaque sera montée. La condition principale est qu’il soit dirigé vers la source du signal. Sur le chemin d'une ligne imaginaire, il ne devrait y avoir aucun objet étranger: autres maisons, arbres, tours, etc. Il est important de connaître une règle: tous les satellites sont situés du côté sud. Pour déterminer exactement où se trouve la source du signal et où envoyer l'antenne, regardez la parabole installée par vos voisins. De la même manière, mettez et vous. Dans le cas où il n'y a pas de voisins, vous pouvez utiliser le programme "Alignement d'antenne satellite". On peut le trouver sur Internet. Grâce à cela, vous pouvez calculer précisément l’azimut et l’angle pour une installation correcte.

Si nous parlons d’emplacement, l’installation d’antennes sur le toit de la maison vous évitera des problèmes de blocage de la zone de visibilité par satellite. Dans ce cas, les arbres et autres obstacles ne vous font pas peur, mais vous devez lancer un gros câble, surtout si vous habitez au premier étage du bâtiment. Plus pratique lorsque le plat est situé près de la télévision. Ensuite, il sera beaucoup plus pratique de l’installer et de le configurer. Mais encore une fois, vous devez vous assurer qu'il n'y a pas d'interférence.

Le plus souvent, l'antenne est installée sur un mur près d'une fenêtre, d'un balcon ou d'une loggia, ou sur le toit. Il est déconseillé de le fixer à l'intérieur de la loggia ou du balcon, ainsi que dans les endroits où il sera exposé à des entrées d'eau importantes (drains sous l'eau ou pentes du toit).

Étape 2: Assemblage de l'antenne

Maintenant, vous devez collecter tous les détails de l'antenne. Pour savoir comment le faire correctement, vous pouvez utiliser les instructions, qui doivent obligatoirement être incluses.

Pour le début va monter (tuyau) pour tenir le miroir (plaques). Le kit doit comporter des éléments de fixation (écrous, boulons, goujons et vis) auxquels l’attache finie est connectée. Fixez bien le tout pour que, sous l’influence des conditions météorologiques, tout ne soit pas desserré ni cassé. Ne serrez pas trop les écrous de réglage afin que l’antenne puisse être déplacée de haut en bas lors du réglage.
Maintenant, le tuyau est monté support pour le support. Il doit avoir des trous spéciaux où les boulons seront insérés. C'est là que vous devez réparer la monture.
Si vous avez un convertisseur, montez-le dans le support. Pour éviter les précipitations, fixez-le avec le connecteur abaissé. S'il y a plusieurs connecteurs, vous devez assembler un multifedi. Prenez deux multifids et installez-y des convertisseurs. Sécurisez tout avec des attaches. Lorsque les têtes sont assemblées, elles peuvent être montées sur l’antenne.
Placez le multifida sur le tube de montage et fixez-le. Étant donné que toutes les fixations sont des boulons, des écrous et des vis, seuls un tournevis et des clés sont nécessaires au fonctionnement. Avec leur aide, tous les éléments s'attachent.

Il est temps de dénuder les câbles pour y attacher les connecteurs. À l'aide d'un couteau, retirez la couche supérieure de l'isolant en vous éloignant d'environ 1,5 cm. Il doit être plié en arrière. La même chose devrait être faite avec la feuille sous la gaine. Il reste à exposer le fil qui se trouve sous la deuxième couche isolante. Reculez de 1 cm et retirez la couche.
Vissez le connecteur F à l'extrémité du câble. Si le fil est trop éloigné, il peut être coupé en laissant quelques mm du bord du connecteur. Il est préférable de sceller le joint à l'aide d'un tube thermo-rétractable ou d'un ruban isolant avec une couche de silicone appliquée. Si vous avez une antenne pour 1 satellite, le câble peut être connecté au connecteur. S'il y en a plusieurs, nous effectuons les mêmes manipulations avec d'autres câbles. Si vous avez un fil solide, coupez autant de morceaux que vous avez de convertisseurs. La taille d’un tel fil peut être d’environ 1 m.Il passera du convertisseur à l’unité.
Au bas de l’antenne, fixez le disque. Utilisez des pinces de construction pour cela. Ensuite, connectez tous les fils, vissez le connecteur F sur le filetage. Des fils de diskee aux têtes et connectez-les.

Pour que les fils ne pendent pas, ils peuvent être fixés au tuyau avec du ruban isolant ou des pinces de construction.

Étape 3: fixer la plaque

Si vous habitez dans une maison privée ou au 1er étage, ce travail peut être effectué facilement. Si vous êtes aux étages supérieurs, un tel travail peut être très dangereux. Prendre des précautions Utilisez des ceintures pour vous protéger.

Les trous sont percés à l'endroit que vous avez choisi. Fixez le support et marquez l'emplacement des trous avec un crayon ou un objet pointu.
Prenez un coup de poing et faites des trous aux endroits désignés.
Fixez le support au mur avec des chevilles ou des boulons d’ancrage.
Accrochez l'antenne au support et serrez les fixations. Il n'est pas nécessaire de serrer fermement pour que la possibilité de réglage reste.
Maintenant, connectez le câble principal à l’appareil (ceci pourrait être fait à la fin et à l’assemblage).

Maintenant, la plaque est fixée et prête à recevoir un signal. Mais pour le faire correctement, vous devez le configurer.

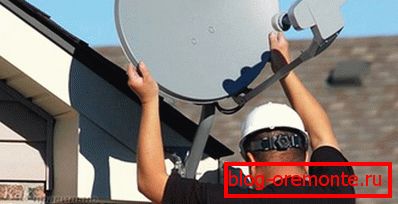

Étape 4: Configuration de l'antenne

Maintenant, il est nécessaire de régler l’antenne pour qu’elle capte le signal du satellite et le transmette directement au syntoniseur. Cela vous gênera de le faire vous-même, car vous devrez installer une télévision près de vous. S'il y a un ami ou un membre de la famille près de chez vous, il peut vous aider en donnant des ordres.

Alors, connectez d’abord le tuner au téléviseur. Cela peut être fait avec du fil "tulipe" ou SCART - SCART. Puis vissez le câble principal de l’antenne dans le connecteur correspondant du tuner (l’inscription LNB IN).
Allumez le téléviseur et le tuner. Maintenant, vous pouvez voir l'image qui va venir.
Déplacez lentement l'antenne parabolique à la verticale ou à l'horizontale autour de l'endroit où le satellite doit être situé. Lorsque le signal apparaît, calibrez l'image pour obtenir l'image parfaite.
Il ne reste plus qu'à fixer fermement tous les écrous restants pour fixer l'antenne au bon endroit.
