Comment raccorder les tuyaux d'égout

Si vous devez installer des égouts et que vous ne savez pas comment brancher des tuyaux d'égout, ne vous inquiétez pas: souvenez-vous de votre enfance et jouez ... dans le constructeur.

Le fait est que les tuyaux modernes utilisés à cette fin sont en PVC (en plastique, plus simplement). Et pour la commodité de leur installation, ils ont un diamètre et une longueur strictement définis. Eh bien, comme les tuyaux ne sont pas toujours posés strictement droits, vous pouvez trouver des raccords pivotants dans tous les magasins vendant de tels produits. Tout cela est très similaire au concepteur pour enfants, car les éléments du système d’égout, si vous n’allez pas particulièrement dans le processus, sont simplement insérés les uns dans les autres. En conséquence, vous obtenez une connexion solide et fiable qui ne fuit pas, ne laisse pas l’odeur désagréable et peut vous servir pendant longtemps sans remplacement ni réparation.

Les raccords

Но давайте вернемся к фитингам. Les raccords – это дополнительные элементы к трубам, помогающие их соединять в единую конструкцию. Принято различать фитинги в зависимости от:

• dessins - clignotants (carrés), tés, accouplements, rallonges, bougies, etc.
• affectation - connexion et intermédiaire;
• Formes - en forme de L, en forme de T, droites.

Vous ne devriez pas penser que tous les raccords énumérés ci-dessus sont des éléments différents. En fait, le même raccord se trouve dans chaque ligne de la classification sous un nom différent. Prenons, par exemple, un raccord qui sert à raccorder deux tuyaux d’égout. De par sa conception, cet ajustement sera simplement un "couplage", par but - intermédiaire, de forme - droit.

Sur la base d'une classification similaire des raccords, il est beaucoup plus facile d'imaginer ce dont vous avez exactement besoin pour connecter les tuyaux en une conception.

Nous collectons les égouts de la maison ou de l'appartement

Avant de comprendre comment raccorder les tuyaux d’égout, il est nécessaire de comprendre le principe de l’assemblage de tout le système d’égout.

• Ainsi, tout le travail devrait commencer par la création d'un dessin dans lequel vous devez représenter votre futur système. Prenez un morceau de papier et dessinez dessus de manière schématique tous les appareils de plomberie qui doivent être raccordés au système d'égouts (évier, toilette, douche ou baignoire, etc.).

• Puis connectez-les avec des lignes à l'égout principal. Chaque ligne est un tuyau. Les tuyaux seront interconnectés à l'aide de raccords.
• S'il vous plaît noter que les tuyaux d'égout dans la maison ont généralement que deux types: d'un diamètre de 50 et 110 mm. Celles de cinquante millimètres sont conçues pour évacuer les égouts des éviers, des éviers, des baignoires et des douches, ainsi que des machines à laver et des lave-vaisselle. S'il y a trop de dispositifs de plomberie sur une ligne, son diamètre doit être augmenté à 110 mm, sinon vous aurez souvent des problèmes de bouchage.

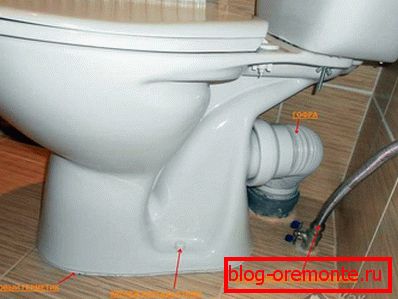

• Mais les toilettes ne sont raccordées que par un tuyau de 110 mm de diamètre, tandis que le dispositif sanitaire lui-même est généralement raccordé à l'aide de cannelures flexibles insérées dans le tuyau d'égout.

• Après avoir compris en quoi consiste votre système d’égout, vous pouvez aller faire des emplettes. Comme il est presque impossible de détériorer les canalisations d’égout lorsqu’on les utilise, vous ne devez pas acheter de composants avec une marge. Surtout, n'oubliez pas que chaque tuyau à une extrémité a une extension dans laquelle un autre tuyau sera inséré. Si vous coupez le long tuyau avec une scie à métaux (la coupe doit être strictement perpendiculaire) en deux parties, le second élément n'aura pas une telle extension et, pour le connecter à un autre tuyau ou raccord, vous devrez d'abord installer le raccord. Dans ce cas, le coût de différents ensembles de tuyaux (un avec un raccord ou deux courts) sera approximativement le même.

• Le premier dans le système d'égout sera un clignotant approprié, auquel vous raccorderez d'une part le tuyau flexible du dispositif sanitaire (siphon) et d'autre part le tuyau. Bien sûr, vous pouvez vous passer de ce raccord en raccordant le siphon directement au tuyau, mais dans ce cas, si le joint n'est pas étanche, il est possible que le joint fuie.

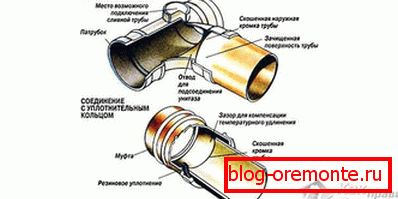

• Lorsque vous insérez un tuyau dans un raccord (ou inversement), veillez à respecter deux conditions:
• un joint en caoutchouc doit être placé dans le joint (il est vendu dans le kit);
• le tuyau doit pénétrer dans le raccord (ou un autre tuyau) à la profondeur maximale possible.

• En outre, dans les lieux de raccordement à ce tuyau d'autres tuyaux de plomberie, des raccords-tés sont installés. Si vous devez raccorder des tuyaux de différents diamètres, utilisez un adaptateur spécial.
• Lors de la collecte des égouts, n'oubliez pas de créer la pente de tuyau nécessaire, sinon votre système ne garantira pas l'élimination du fluide.
• Pour assembler le système, il est nécessaire de passer des appareils sanitaires à la colonne montante principale afin que les joints ne nuisent pas à l'écoulement de l'eau.

Eaux usées extérieures

Contrairement aux installations internes ou internes, les eaux usées externes (construites sur place) sont assemblées sans raccords tournants. Au lieu de cela, il est recommandé d’organiser des puits - ils faciliteront le nettoyage. Après tout, tous les tuyaux seront cachés dans le sol et il est assez difficile de les déterrer chaque fois qu’ils se bouchent, et le nettoyage à travers des raccords qui atteignent la surface du sol n’est pas toujours possible.

Bien sûr, les tuyaux pour les eaux usées extérieures ont un diamètre plus grand que ceux de la maison.

Chacun d'eux, coupant dans le tube externe, augmente son diamètre d'une taille.

Si le tube extérieur est commun aux deux autres d'un diamètre de 110 mm, son diamètre ne doit pas être inférieur à 160 mm; pour trois tuyaux de 110 mm chacun - d'un diamètre d'au moins 200 mm. Cette règle s'applique aux petits bâtiments, à condition que la distance à l'égout le plus proche ne dépasse pas 30 à 40 mètres. Dans d'autres cas, le tube extérieur doit avoir un diamètre plus grand pour pouvoir fonctionner «avec une marge».

Vidéo

Le plus souvent, lors de l'installation des eaux usées, il est nécessaire de raccorder des tuyaux de différents diamètres. Par conséquent, nous vous suggérons de regarder une vidéo utile couvrant ce problème:
