Comment souder un tuyau profilé

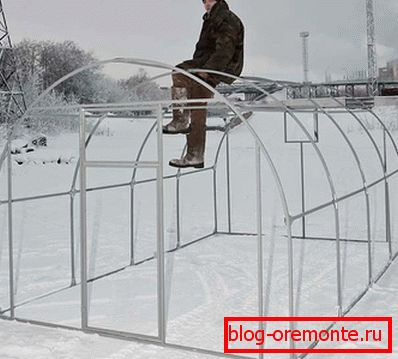

Les tuyaux profilés sont souvent utilisés dans la construction de structures métalliques, dans la création d’ossatures pour les serres, la fabrication de supports ou de mâts soumis à des vibrations lors de l’installation de clôtures. Les pipes sont faites de section carrée et rectangulaire, parfois ovale. Apprenez à souder le tuyau profilé pour rendre le produit durable et le joint magnifique.

Qu'est-ce qu'un tube profilé

Le tuyau profilé est un type de rouleau en métal, il est fabriqué au moyen d’un moulage de tuyau circulaire. Après déformation thermique, les contraintes métalliques sont éliminées. Le matériau utilisé est l'acier au carbone ou l'acier inoxydable. La section des tuyaux varie de 10 × 10 mm à 500 × 400 mm. L'épaisseur de leurs parois est de 1 à 22 mm. De tels tuyaux présentent des avantages importants:

• Grand choix de tailles vous permet de choisir le matériau pour n'importe quel travail des métaux.
• Les tailles standard facilitent les joints des pièces.
• L'épaisseur uniforme du tuyau permet d'obtenir un joint fiable.
• Surface lisse.
• Le poids du tuyau est inférieur à celui des produits laminés tout en métal, sa construction est facilitée.

Avant de souder le tuyau profilé, vous devez tenir compte des conseils de professionnels sur la technologie du travail. Pour le soudage de tubes en acier, on utilisait des types de soudage connus: électrique, au gaz, à contact et semi-automatique. Laissez-nous examiner en détail comment cuire un tuyau de profil dans chacune des façons énumérées.

Soudage à l'arc électrique

La facilité d'utilisation et la qualité des coutures, ainsi que la possibilité d'utiliser le soudage à l'arc pour travailler dans des endroits difficiles d'accès ont rendu cette méthode très populaire. L'utilisation pour les produits dont l'épaisseur de paroi est supérieure à 4 mm nécessite une préparation des bords. Pour travailler, vous aurez besoin d'une machine à souder, qui peut être louée si vous n'en avez pas.

Le tube profilé est soudé de différentes manières: chevauchement, joint bout à bout, joint en T ou à n’importe quel angle. Les soudeurs qualifiés conseillent la position la plus basse du joint, mais vous devez vous laisser guider par vos propres conditions. Vous pouvez utiliser un joint horizontal ou vertical.

Pour le travail, vous aurez besoin de:

• machine à souder;
• des électrodes;
• écran facial et gants;
• dispositif de fixation des tuyaux;
• papier sablé et brosse métallique.

Sélection d'électrodes

La qualité de la connexion dépend du type d'électrodes utilisées pour souder le tube profilé. L'électrode de petit diamètre ne fournira pas la résistance du joint et une épaisseur excessive conduira à la combustion du tuyau. Une électrode appropriée doit maintenir un arc constant et empêcher les processus oxydants.

Les tubes profilés de même diamètre sont soudés avec des électrodes non consommables en utilisant de l'argon comme gaz protecteur.

Le choix du diamètre de l'électrode dépend de la taille des parois du tuyau. Pour les métaux minces jusqu’à 2 mm, une électrode de 1,5 mm fonctionnera, pour un métal plus épais de 2 à 3 mm, une électrode de 2 mm sera nécessaire. Pour le métal une épaisseur plus impressionnante? 4–6 mm électrode O 4 mm est nécessaire.

Les détails pour le soudage sont fixés sur une table spéciale ou fabriqués pour cet appareil. Il est nécessaire d'enlever la saleté et les lubrifiants. Un collage ponctuel de métal est effectué pour sécuriser la structure. Après l'alignement, le processus principal est exécuté. L'arc de soudage avance à une vitesse permettant aux arêtes de fondre, mais le métal n'a pas le temps de s'écouler à l'intérieur.

Il n'y a pas de recommandation générale sur la manière d'effectuer correctement le soudage, la vitesse optimale est choisie de manière pratique.

Pour les tuyaux à paroi mince, le soudage est effectué en une fois. Pour assembler un métal épais, plusieurs passes sont nécessaires pour souder toutes les couches. La bordure vous permet de réaliser plusieurs coutures et de réduire le stress du métal. Le mode de soudage à l'arc est affecté par: l'intensité du courant, la polarité, le diamètre de l'électrode, la tension, le type de courant. Le courant peut varier de 20 à 90 ampères, il est calculé en fonction de l'épaisseur de l'électrode. Lorsque vous travaillez avec un métal mince, un courant continu avec une polarité inverse est recommandé.

Lors du soudage, des scories sont formées, ce qui réduit la résistance du joint et doivent être renversées périodiquement. Une fois la couture refroidie, elle est décollée. Les endroits chauffés à des températures élevées rouillent plus rapidement, ils nécessitent donc une protection complète contre la corrosion.

Soudage au gaz

Pour le travail il faut:

• bouteille d'oxygène;
• boîte de vitesses;
• cylindre d'acétylène;
• barres de robinet;
• torche et embouts;
• tuyaux fournissant le gaz au brûleur.

La construction soudée nécessite la fixation et le nettoyage de la surface: avec une épaisseur de paroi métallique de 5 mm, un chanfrein est réalisé. Le pré-enrobage des surfaces à souder avec du flux créera un film qui protège contre l'oxydation et rend le joint plus fort. La combustion maintient un mélange d'oxygène et d'acétylène, de sorte que le métal en fusion comble le vide. Cette méthode est moins répandue car elle coûte plus cher et que travailler avec un équipement à gaz est plus dangereux et nécessite une formation professionnelle du soudeur à gaz.

Améliorer sa qualité permet à l'additif, qui est sélectionné spécifiquement à ces fins. Pour les tuyaux à parois minces, la méthode de soudage «de droite à gauche» est utilisée. La barre de remplissage est alimentée devant le brûleur. La fusion uniforme de l'additif et des bords permet de former un joint fiable et net. Le revêtement de la soudure avec le flux crée un film qui protège contre l'oxydation. Les tuyaux à parois épaisses sont cousus de gauche à droite, l'additif étant situé derrière le brûleur. Après refroidissement, la couture devra être améliorée. Chaque étape nécessite une vérification de la géométrie. Pour identifier les déformations, il est nécessaire d'aligner la structure.

Les brûleurs à gaz ne doivent pas être utilisés pour assembler des tuyaux bout à bout à profil mince en raison de la température élevée, car les arêtes des produits fondent et se déforment.

Soudage au gaz более затратный метод, так как покупка ацетилена значительно дороже используемого для дуговой сварки электричества. Но в отсутствие источника электропитания она становится незаменимой.

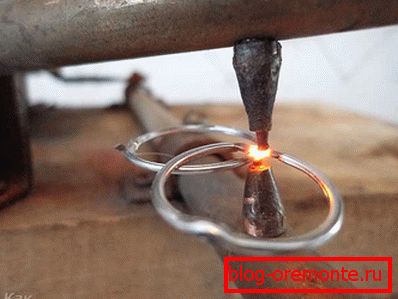

Soudage par résistance

Такой метод не имеет широкого распространения в быту и используется только профессиональными сварщиками. Он применяется в местах, где установлено специальное оборудование. Этот сложный вид сварки выполняется за счет давления электродов на детали и при одновременном пропускании электрического тока. Процесс происходит без использования присадок. Soudage par résistance обеспечивает надежное соединение кромок. Пластическая деформация от сжатия и кратковременное увеличение температуры от пропускания тока, формируют неразъемное соединение металла.

Conseils utiles

Le soudage de tubes profilés de leurs propres mains a quelques secrets:

1. La déformation due aux températures élevées est plus prononcée que sur les tuyaux ronds.
2. La fusion du métal peut entraîner un chevauchement de l'espace interne. Dans le cas où le creux des tuyaux est important, vous devez vous assurer qu'il n'y a pas de gouttes de métal dans le produit.
3. La connexion d'extrémité provoque l'apparition d'une haute tension dans les coins en raison d'un chauffage inégal et d'une formation incorrecte des rouleaux métalliques.

Ayant un peu d'expérience avec une machine à souder, vous pouvez facilement souder la construction nécessaire de tubes profilés. Des vidéos avec des explications de soudeurs professionnels aideront à comprendre les détails.

Vidéo

Cette vidéo montre comment le soudage semi-automatique de tubes profilés est effectué avec du fil à souder:

Cette vidéo n'est pas éducative. La méthode présentée permet, sans aucune habileté, de souder un profil de joint de bout à bout assez fin sans le brûler:
