Dispositif et principe de fonctionnement du conditionneur

La conception et le principe de fonctionnement de divers climatiseurs sont similaires. Ces systèmes ont une structure et un but communs. La différence entre eux réside uniquement dans l'emplacement du système dans la maison et dans la forme externe de l'appareil.

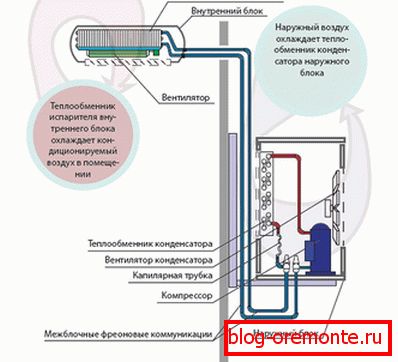

Conditionneurs de l'appareil

Tous les climatiseurs sont composés des pièces suivantes:

• ventilateur;
• étranglement;
• condensateur;
• compresseur;
• évaporateur.

Le compresseur comprime le fréon et le force à circuler dans le système. Le condenseur sert à convertir le fréon du gaz en liquide. Habituellement, il est situé dans une unité externe. Au contraire, l’évaporateur fait que le fréon liquide se transforme en gaz. Son action est l'opposé du condensateur. Le starter réduit la pression au fréon et les ventilateurs refroidissent le système.

Voici comment fonctionne chaque appareil similaire. Le principe de fonctionnement simultané du climatiseur de sol ne diffère pas du principe de fonctionnement du mur ou du plafond.

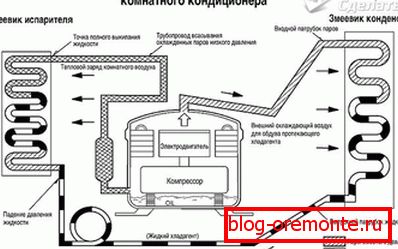

Fonctionnement du système

Toutes les pièces du climatiseur (à l'exception des ventilateurs) sont interconnectées au moyen de minces tubes en cuivre. Dans certains appareils, les tubes sont en aluminium. Un refroidisseur circule dans les tubes à l'intérieur du climatiseur (le plus souvent, il s'agit de fréon). Le refroidisseur prend une forme gazeuse ou liquide. Le système est protégé contre la surchauffe par les ventilateurs.

Lorsque le fréon vaporeux entre dans le trou de compression, il a une température d'environ 10-15 degrés. Sa pression dans ce cas est de 4-5 atmosphères. Dans le compresseur, le réfrigérant est comprimé, la pression augmente 5 fois et la température du fréon monte à 90 degrés.

Le fréon très chaud entre dans le condenseur. Là, il refroidit, libère de la chaleur et passe doucement à l'état liquide. Ensuite, le fréon passe la manette des gaz et entre dans l'évaporateur. Ici, l'agent liquide est mélangé avec du gaz. La cuisson à la vapeur crée un refroidissement. Après cela, le fréon entre à nouveau dans le compresseur et le cycle se ferme. Voici un schéma simple du fonctionnement de la climatisation.

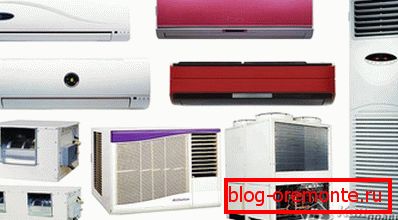

Variétés de climatiseurs

Il existe plusieurs types de climatiseurs, bien que les principes d'action soient les mêmes pour tous. Selon le type d'admission d'air, ces systèmes peuvent être divisés en:

• prise;
• le recyclage;
• climatisation avec fonction de récupération.

Les systèmes de recirculation fonctionnent à l'air intérieur, l'air frais utilise des masses d'air externes et les systèmes à fonction de récupération utilisent ces deux méthodes.

Outre cette différenciation, il existe une autre division des climatiseurs:

1. Monobloc - systèmes consistant en une unité dans laquelle toutes les fonctions sont combinées. Ils sont très faciles à utiliser, faciles à réparer et à servir pendant longtemps. Ces climatiseurs sont sans prétention. Leur seul inconvénient est le coût élevé.
2. Les systèmes divisés se composent de deux blocs séparés. L'un d'eux est placé à l'extérieur du bâtiment et le second dans la salle. Les deux parties du système sont unies par un tube dans lequel circule du fréon. Le ventilateur et l'évaporateur d'un tel climatiseur sont situés dans l'unité intérieure et le reste du système - dans l'unité externe. Les systèmes divisés se différencient par leur forme: il existe des climatiseurs de sol, de plafond et muraux de ce type.
3. Les systèmes multi-divisés se différencient par le fait qu’ils ont plusieurs blocs internes et que le externe en est toujours un. Ces climatiseurs peuvent également être au sol, au mur ou au plafond.

Dysfonctionnements possibles du système

Aujourd'hui, pour installer et configurer avec succès un tel système chez soi ou au bureau, il n'est pas nécessaire de connaître le fonctionnement du compresseur de climatisation. Mais pour comprendre certaines des défaillances possibles des appareils de climatisation nécessaires.

La cause la plus fréquente d'infractions dans le système de fractionnement devient un coup de bélier. Cela se produit parce que le fréon liquide arrive au compresseur. L’agent n’a pas le temps d’accepter pleinement l’état gazeux dans l’évaporateur.

Coup de bélier se produit pour plusieurs raisons.

Cela se produit principalement avec les climatiseurs bon marché, qui ne sont pas conçus correctement. Par conséquent, à la moindre interruption de température, ils peuvent présenter des surprises désagréables. Un coup de bélier peut se produire lorsque vous démarrez le climatiseur dans une pièce où les températures sont négatives. Pour un système peu coûteux, une température de moins 10-12 degrés suffit à l’échec.

Les filtres contaminés provoquent également des coups de bélier. La climatisation doit être surveillée. Il est conseillé de procéder à une inspection régulière du système afin d'éviter des réparations coûteuses.

Un autre dysfonctionnement des climatiseurs est associé à une fuite de fréon. Cela se produit généralement lors d’une mauvaise installation des tubes. Parfois, des fuites surviennent dans des systèmes peu coûteux et mal conçus. Parmi les modèles très économiques de climatisation, on trouve le mariage en usine, lorsque les tubes sont simplement soit mal vissés, soit présentent des fuites initiales. Déterminer la fuite de fréon peut être visuellement avec un système en fonctionnement. Cela provoque le gel à l'arrière du climatiseur.

Si le climatiseur n'est pas installé correctement, de l'air et de l'humidité peuvent pénétrer dans le circuit. Cela entraînera bientôt un dysfonctionnement de l'appareil. L'air dans le circuit endommage souvent les climatiseurs.

Par conséquent, il est préférable d’installer un système divisé avec la participation de professionnels qui ne sont pas impliqués pour la première fois dans l’installation de telles unités.

Utilisation du climatiseur

Le climatiseur crée des conditions de température optimales dans la maison et le bureau. Récemment, même des systèmes complexes sont apparus avec la fonction d'ionisation et d'humidification de l'air. Cela a un effet très bénéfique sur les gens, mais à condition qu'ils s'occupent du système. Parce que les climatiseurs, comme tout autre appareil, nécessitent un nettoyage et un entretien réguliers.

Il est peu probable que les filtres de climatisation contaminés rendent son travail utile. Il y a des cas où les gens souffrent de divers maux dus à des systèmes fractionnés malpropres. Si le propriétaire d'un tel appareil souhaite en tirer le maximum d'avantages, il doit alors surveiller attentivement l'état du climatiseur.
