Distribuer des tuyaux dans la salle de bain avec leurs

06-07-2018
Utile

S'il vous semble que la distribution de tuyaux dans la salle de bain est un processus trop compliqué, vous vous trompez. Les technologies modernes en ont fait un système assez simple et accessible à toutes les actions, à condition que vous souhaitiez tout faire vous-même.

Communications d'ingénierie

Pour commencer, vous devriez décider? Quel type d'appareils sanitaires et de communication dont vous aurez besoin dans la salle de bain (ou dans une salle de bain combinée):

  • bain ou douche avec plateau - il est nécessaire de connecter l'eau chaude et froide et les eaux usées
  • évier - eau froide et chaude plus les eaux usées;
  • toilettes - eau froide et égouts;
  • machine à laver l'eau froide et les eaux usées.

Calculez maintenant le nombre requis de vannes qui bloquent l’eau:

  • un commun sur l'eau chaude est un must
  • un commun sur l'eau froide est un must
  • sur l'alimentation en eau froide de la machine à laver - nécessairement,
  • sur l’alimentation en eau froide des toilettes - si vous le souhaitez (au cas où le réservoir commencerait à laisser passer de l’eau et que vous ne souhaitiez pas éteindre tout le système).

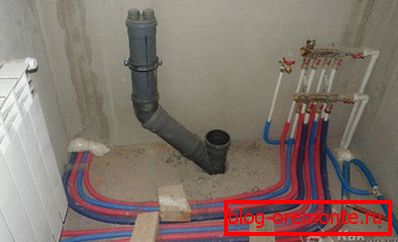

Disposition des tuyaux

Après avoir décidé du nombre d'appareils sanitaires que vous allez connecter aux systèmes d'alimentation en eau et d'assainissement, vous devez d'abord les acheter. Décidez où et exactement ce qui sera situé, en notant où ils sont situés sur le sol (pour que le plombier n’interfère pas, il est préférable de le retirer de la salle de bain par la suite, si possible).

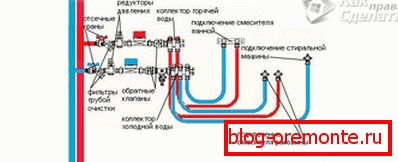

Ensuite, prenez un morceau de papier et dessinez un schéma de câblage dessus. Essayez de suivre les principes suivants:

  • intersections indésirables
  • le système d'alimentation en eau et le système d'égout doivent être placés le plus près possible l'un de l'autre, de manière à pouvoir être fermés ultérieurement avec une boîte
  • Après avoir installé la plomberie à votre place, vous devez vous rendre assez facilement aux connexions avec des tuyaux flexibles.

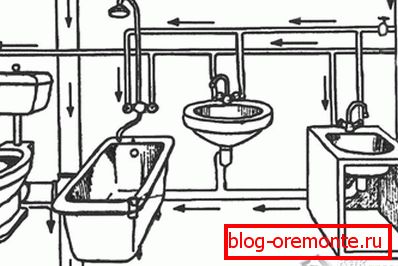

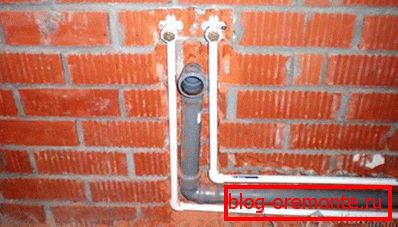

Essayez de ne pas compliquer l'installation de tuyaux dans la salle de bain. Tout devrait être aussi simple que possible:

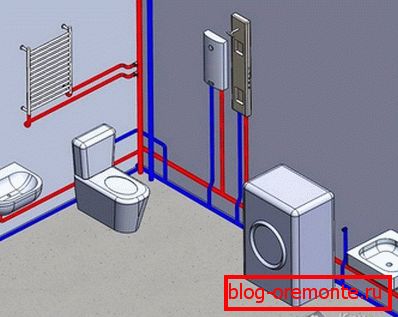

  • les tuyaux principaux sont posés au fond au-dessus du sol;
  • des conduites d’eau partent d’eux à travers des tees perpendiculairement vers le haut;
  • les égouts ne peuvent pas avoir une partie verticale et représentent seulement un "té", qui comprend un tuyau flexible

Conduites d'eau

Pour construire un système de conduites d'eau en polypropylène, vous aurez besoin d'un outil spécial, appelé couramment "fer à souder". Il ne sert à rien de l'acheter pour un travail ponctuel, il est beaucoup plus facile de le louer pour quelques jours (ce service est généralement fourni par des magasins spécialisés). C'est assez simple de travailler avec lui, mais il ne faut pas oublier qu'il est très chaud, alors faites attention et lisez bien les instructions si vous l'utilisez pour la première fois. Vous aurez peut-être même besoin d’un assistant qui tiendra le fer à souder pendant que vous chauffez les tuyaux et les raccords, puis le mettez de côté pour ne pas vous brûler.

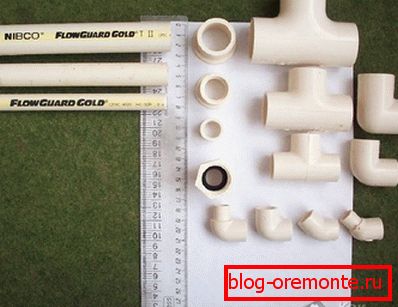

Pour raccorder les tuyaux les uns aux autres et les faire pivoter à angle droit, vous aurez besoin de raccords en PVC (ils sont vendus dans les mêmes magasins spécialisés). Choisissez-les exactement le diamètre du tuyau. Ils ne sont pas trop chers, alors prenez-les avec une réserve de 1 à 2 pièces au cas où vous ne pourriez pas les souder exactement du premier coup.

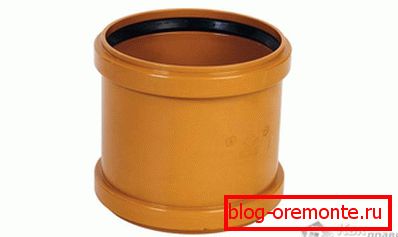

Les connexions effectuées à l'aide du "fer à souder" sont monoblocs et pour les rétablir, vous devez couper la pièce défectueuse. Si la longueur est inférieure à ce qui est nécessaire, augmentez-la à l'aide d'un «embrayage».

Pour compléter le routage, vous devez vous connecter aux déclencheurs d'extrémité «américains» - il s'agit des raccords, d'une part, dans lesquels le tuyau est soudé, et, d'autre part, un tuyau flexible est connecté à travers les filets.

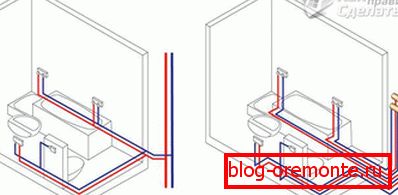

Le câblage dans la salle de bain peut se faire de deux manières:

  1. Passage de l'appareil sanitaire extrême en direction de la colonne montante d'eau principale.

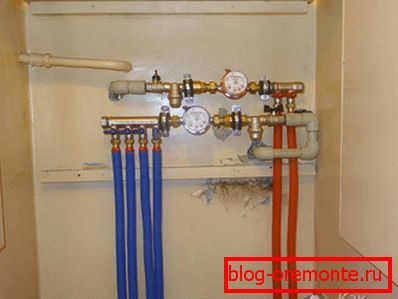

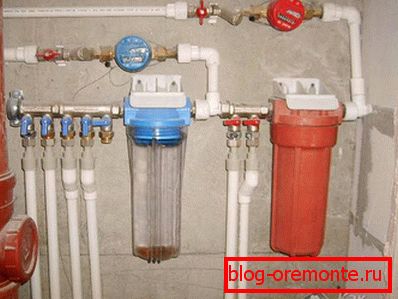

  2. Soudez les tuyaux et passez de la colonne montante aux appareils de plomberie.

Tuyau d'égout

Mais lors du montage des tuyaux d'égout, vous n'avez pas besoin d'un «fer à souder» - ils sont simplement insérés les uns dans les autres (indépendamment ou avec l'aide de raccords). Le montage du système d’égout est assez simple et facile. En outre, il est toujours possible de tout démonter et de tout refaire.

Lors du câblage dans la salle de bain, trois principes de base sont à retenir:

  • les tuyaux d'égout doivent avoir une pente allant du dispositif sanitaire à la colonne montante principale (au moins 3 centimètres de hauteur par mètre de longueur);
  • les tuyaux provenant de la baignoire, de la douche, de la machine à laver et du lavabo doivent avoir un diamètre de 50 mm; et eaux usées, allant de la toilette - 110 mm;
  • Les tuyaux d’égout doivent être reliés les uns aux autres de telle sorte qu’un diamètre plus petit soit inséré dans un raccord ou un tuyau de diamètre plus grand et non l’inverse.

La disposition des tuyaux d’égout doit toujours être aussi simple que possible. Essayez de connecter tous les équipements de plomberie en série afin d'éviter les «intersections» dans lesquelles, tout en drainant simultanément l'eau de deux appareils, un «bourrage» peut se produire.

Si vous avez des doutes sur le fait que vous pouvez facilement nettoyer les eaux usées à travers les orifices de drainage de la baignoire ou de l'évier, installez un raccord en té supplémentaire sur le tuyau d'égout, en fermant le trou supérieur avec un bouchon spécial. Plus tard, c'est par lui que vous nettoyerez les tuyaux. Après avoir fermé la boîte, n'oubliez pas de leur laisser un accès pour la maintenance.

Lors du raccordement des tuyaux d'égout, assurez-vous qu'il y a des joints en caoutchouc dans tous les joints (sans eux, les drains vont fuir et une odeur désagréable va se propager).

Les tuyaux doivent être insérés l'un dans l'autre (ou dans le raccord) à la profondeur maximale possible.

Pour rendre la pente permanente, fixez-les aux murs avec des colliers spéciaux, fixant ainsi chaque section.
