Échelle pour le toit faites-le vous-même

Conformément aux normes de construction modernes, les toits des bâtiments résidentiels privés et des structures économiques présentant une pente supérieure à une certaine valeur doivent être équipés d'une échelle spéciale permettant de travailler sur le toit, lui permettant de se déplacer sans risque de perte d'équilibre. La nécessité d'utiliser une telle échelle s'explique par la nécessité d'examiner périodiquement la surface de la toiture afin d'identifier les zones endommagées nécessitant des réparations urgentes.

Justification de l'utilisation

Outre la possibilité de contrôler l'état du toit, la présence d'un escalier spécial sur le toit vous permet de:

• examiner les sorties de ventilation et les conduits de cheminée situés sur le toit;
• avoir accès à la crête du toit, dont l'état doit également être évité;
• et, enfin, protéger le toit des dommages pouvant survenir lors du déplacement direct sur le revêtement lui-même.

Cette dernière circonstance s'explique par le fait que certains types de revêtements de toiture sont très sensibles aux charges opérationnelles imprévues et peuvent être déformés ou même partiellement détruits par l'action du poids humain lors de leur déplacement direct.

Ces caractéristiques comportent des revêtements modernes à base de membrane ou de polymère autonivelant, ainsi que des bardeaux connus de beaucoup, qui peuvent perdre leurs propriétés protectrices à la suite d'une destruction partielle. Lorsqu’on examine la nécessité d’équiper l’échelle de toit, il ne faut pas oublier non plus le risque élevé de chute d’une pente raide et glissante, qui représente un danger très réel pour la santé humaine.

Bien entendu, vous pouvez acheter un tel appareil auxiliaire en tant que produit fini dans n'importe quel magasin spécialisé. Néanmoins, la discussion du sujet consacré à la construction d'une échelle pour le toit de ses propres mains suscite un certain intérêt chez l'utilisateur, qui a l'habitude de tout faire par lui-même. Mais prenons d’abord les types d’échelles connus utilisés sur les pentes des toits modernes.

Types de modèles d'escaliers

Les types connus de structures d'escalier utilisées sur les pentes de toit peuvent avoir les versions suivantes:

• escaliers en bois;
• escaliers en métal massif (acier ou aluminium);
• structures métalliques préfabriquées.

Toutes ces versions d’accessoires d’échelle peuvent être utilisées sur les types de toits les plus divers, en tenant compte des particularités de leur placement et de leur fixation sur les pistes. Pour la fabrication d’escaliers en bois, on a utilisé un jeu d’ébauches en bois standard comprenant deux guides et plusieurs cavaliers (dont le nombre est déterminé par la longueur totale de la structure). En règle générale, ces échelles sont placées directement sur le matériau de toiture avec fixation en plusieurs points du toit (par exemple, sur le toit en ardoise ou en tuile métallique, la fixation est réalisée à l'aide de colliers spéciaux montés au bas de la vague).

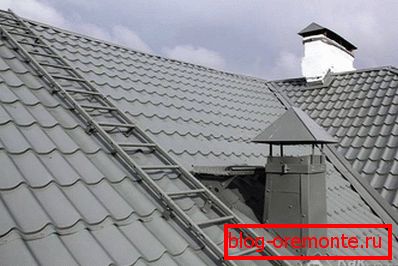

Les structures métalliques sont généralement constituées de tubes en acier de diamètre approprié ou de profilés en aluminium de taille standard fixés au toit à l'aide de supports spéciaux installés sur des joints en caoutchouc. Les dessins industriels de tels escaliers sont constitués de tuyaux galvanisés recouverts d'un revêtement en poudre sur leur surface (la couleur du revêtement de protection peut être quelconque, mais le plus souvent, noir, blanc ou brun sont utilisés). Lors de la fabrication automatique des escaliers vers le toit, cette couleur peut être choisie à votre goût, c'est-à-dire individuellement.

Les structures d'échelles métalliques préfabriquées sont assemblées en formant plusieurs modules indépendants sans soudure. Pour fixer de telles structures sur le toit et ses éléments, des fixations ou des supports spéciaux sont utilisés, dont le choix est déterminé par la configuration des rampes et le type de matériau de toiture.

En règle générale, pour fixer la structure d'échelle sur le toit en métal, par exemple, on utilise 2 à 10 équerres de toit et 2 faîtages. Un jeu similaire de fixations peut être utilisé lors du montage de l'échelle sur le toit d'un plancher ondulé à profil bas.

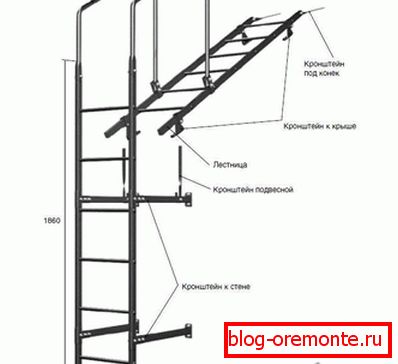

Les escaliers préfabriqués en métal se composent de deux parties (sections de mur et de toit), ce qui vous permet de les monter directement depuis le sol. Lors du montage de la partie murale de telles structures, il convient de rappeler que la distance entre leur marche supérieure et la tranche de gouttière ne doit pas dépasser 10 cm et que la distance entre l’échelle et le mur doit être d’au moins 20 cm.

La partie du toit de la structure préfabriquée est fixée au mur au moyen de supports spéciaux, dont les éléments traversent la couverture, qui est scellée avec des joints en caoutchouc résistant à l'humidité. Pour obtenir la longueur requise, les modules de l’échelle ou de ses sections sont articulés entre eux par des assemblages boulonnés; dans le même temps, le lien le plus haut est fixé sur la poutre du patin.

Au lieu de joindre la section de mur de l'escalier avec sa partie de toiture, des mains courantes restrictives sont faites pour protéger la personne de la chute.

Caractéristiques de la fabrication des structures en bois

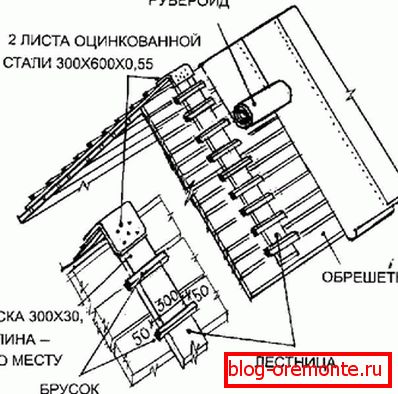

L'ordre de l'autoproduction d'une échelle séparée sur la pente du toit, nous considérons l'exemple d'une structure en bois, comme la plus simple et la moins chère d'exécution.

Pour l'aménagement de tels escaliers, vous aurez besoin de:

• des flans avec une section de 160-25 mm;
• un ensemble d'ébauches et de chutes de bois d'une section d'environ 40 × 40 mm (40–60 mm);
• ensemble de clous d'une longueur d'au moins 100 mm.

Lors de l'assemblage d'une structure, l'accent doit être mis sur les points suivants:

1. La largeur des rails de guidage (pas moins de 160 mm) est choisie en tenant compte de l’obtention d’une charge répartie, ce qui exclut la possibilité de dommages au matériau du toit.
2. Sur les toits avec un revêtement ondulé, la distance entre les rails latéraux de l'arbre doit être choisie multiple de la longueur d'onde, ce qui vous permet de disposer d'une échelle avec un support sur le creux.
3. Pour la fabrication des marches, les traverses sont plus faciles à utiliser, car le pied sur celles-ci est mieux tenu que sur les planches. Notez qu'il n'est pas nécessaire de se séparer lors du choix de la distance entre les marches adjacentes, car, d'une part, augmente le poids de la structure finie et, d'autre part, réduit le confort de son déplacement.
4. Les marches sont fixées aux guides à l’aide de clous de 100 mm, nécessairement pliés de l’arrière (la pointe de la pointe dissimulée dans le bois).

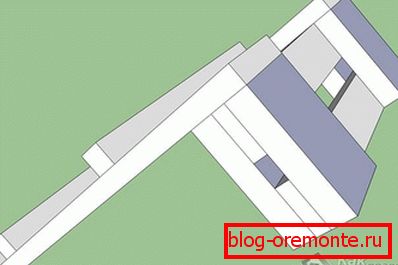

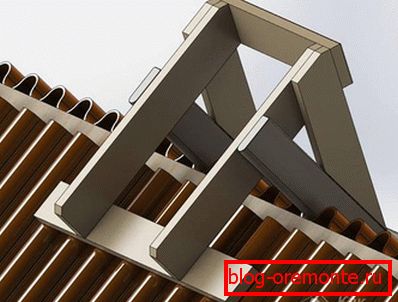

5. Pour pouvoir fixer l’échelle sur le patin, il est nécessaire de prévoir à son extrémité supérieure un élément spécial sous la forme d’un épaississement supplémentaire à partir de chutes de bois. Une attention particulière doit être portée à la fiabilité de sa fixation au bas de l'escalier.

Une telle fixation supplémentaire peut être constituée de panneaux d’épaisseur suffisante, qui sont fixés à la base avec des clous d’au moins 150-200 mm. Pour fixer l’échelle sur le faîte, l’épaisseur du crochet doit être d’au moins 30 cm.

Fabrication indépendante de structures préfabriquées

Avant de réaliser une échelle sous la forme d'une structure métallique composite, nous vous recommandons de procéder à son assemblage préliminaire directement sur le sol, ce qui vous permettra d'effectuer toutes les procédures nécessaires dans des conditions de sécurité. Lors du processus d'assemblage, la longueur requise de la future structure est ajustée en premier (en fonction des dimensions de la rampe équipée). Après cela, les éléments de sa fixation sur le faîtage sont montés sur l’échelle et les supports de toiture sont soudés à un pas d’environ 2 mètres.

Et seulement à la fin de toutes ces procédures, la structure finie monte sur le toit et s’accroche avec un support de faîtage au panneau de revêtement supérieur. De la même manière, c’est-à-dire que la partie murale de l’échelle est également assemblée au sol. Lors du montage, des supports muraux d'un pas d'environ 2 mètres y sont montés, ainsi que des mains courantes restrictives. De plus, des fixations supplémentaires sont soudées aux supports muraux les plus hauts, utilisés pour fixer la structure à la corniche.

Et ce n’est qu’après cela que l’accostage de la travée murale de l’échelle avec la partie principale déjà placée sur le toit est réalisé (à l’aide de deux crochets de liaison). Lors de l’installation, il est nécessaire de s’assurer que la traverse inférieure de la marche est à une hauteur de l’ordre du mètre au-dessus du sol et que la barre supérieure est à environ 10 cm au-dessus du niveau de la corniche.

Lors de la dernière étape de l’assemblage, les supports préinstallés sur la section de couverture de l’échelle sont montés à des points de la pente prédéterminés avec l’utilisation obligatoire de joints d’étanchéité spéciaux.
