Les technologies modernes nous ont apporté une innovation de plus, de manière totalement imperceptible, auparavant réservée principalement aux militaires et aux géologues (amateurs de lieux difficiles à atteindre), une fondation à vis. Dans le même temps, la simplicité et la rapidité de création d’une telle construction à l’aide de pieux spéciaux "s'écartent" progressivement du ruban et des fondations en colonnes auxquelles nous sommes habitués.

Mais une telle fondation est-elle vraiment une solution universelle pour construire une fondation solide et durable pour une maison? Dans l'article, nous dirons comment faire, nous donnerons des instructions détaillées étape par étape,

Pieu vissé

Il s’agit d’un tuyau métallique (traité avec un composé spécial qui ralentit le processus de corrosion), la lame est soudée à l’extrémité inférieure pointue. Un tel pieu est vissé (vissé) dans le sol (comme une vis dans le bois), pratiquement sans l’endommager (ne le compactant que par immersion du tuyau) et, par conséquent, ne réduisant absolument pas sa capacité de charge.

Ces piles sont disponibles en plusieurs types:

avec une lame de vis (utilisée sur des sols de faible capacité portante) ou une imitation de filetage sur la majeure partie de la longueur du pieu (de tels pieux sont généralement utilisés dans les régions du nord, où le pergélisol n'est pas particulièrement perturbé lors de la mise en place des fondations des bâtiments)
avec un diamètre de tuyau différent - plus le diamètre est grand, plus le poids du bâtiment est capable de percevoir le pieu (sans sa déformation), mais il ne faut pas oublier qu'il ne sera pas possible de serrer manuellement les pieux plus épais (dont le diamètre dépasse 108 mm);
avec un diamètre de lame différent - pour les sols moins durables et saturés en eau, le diamètre de la lame sera plus grand que pour les sols secs et denses.

Et bien sûr, le type et la forme du pieu dépendent également du fabricant, qui le produit.

La fondation de la vis est comme suit:

dans les angles et à l'intersection des murs intérieurs, ainsi que sur toute la longueur du mur de la structure, des pieux sont vissés dans le sol (le pas des pieux varie de 1 à 3 mètres);

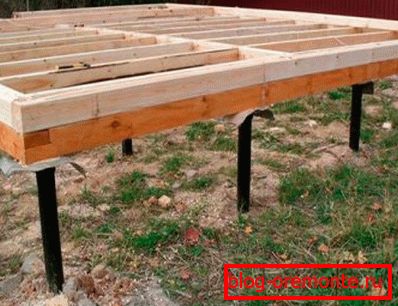

par le haut, tous les pieux sont coupés au même niveau et fixés avec des poutres en métal ou en bois pour créer une seule structure rigide - un grillage;
entre le niveau du sol et le bas du bâtiment (grillage), il y a un espace librement ventilé.

Forces et faiblesses

C'est une conception assez simple. Cependant, voici les "pièges" qui vous attendent:

Les piles doivent être rigoureusement choisies en fonction des calculs du concepteur sur la base d’enquêtes hydrogéologiques effectuées sur votre parcelle, de la profondeur de gel du sol et du poids du futur bâtiment, ainsi que du poids de la couverture neigeuse sur le bâtiment en hiver (sinon, vous risquez de surpayer ou de payer en trop ou obtenir un design complètement instable, qui "mène" dans une année);
selon le sol, il est assez difficile de visser le pieu dans le sol manuellement (même si 4 à 5 personnes participent à ce processus);
la présence d'arbres, de grands arbustes, de clôtures ou d'autres bâtiments à proximité immédiate du site de fondation pose des problèmes d'empilement manuel
Toutes les entreprises ne font pas leur travail efficacement en observant la technologie.

Cependant, la base de la vis présente des avantages:

aucun travail d'excavation en vrac n'est requis;
peut être installé sur n'importe quel terrain, sans nivellement préalable;
L'empilement dans le sol est effectué presque à tout moment de l'année.

Les bases peuvent être disposées sur n’importe quel sol, à l’exception des sols rocheux, car le rocher lui-même constitue une excellente base solide (pour un groupe ou une colonne).

Travaux préparatoires

Il est tout à fait possible de constituer la base d’un petit bâtiment (garage, gazebo, véranda, maison à un étage en bois):

Vous pouvez souder le pieu vous-même à l'aide des dessins publiés sur Internet ou le souder de la même manière (pour cela, vous devrez commander un calcul puis acheter un pieu recommandé à l'usine);
de manière indépendante (avec l'aide d'amis), vous pouvez immerger les pieux dans le sol en suivant les dessins disponibles et effectuer un grillage.

Pour la base de la vis, vous ne devriez pas économiser sur le matériel. Les piles doivent être fabriquées uniquement à partir de tuyaux neufs de l’épaisseur requise, alors qu’elles doivent être soigneusement nettoyées de la rouille et recouvertes d’un composé protecteur. Une attention particulière est portée à la qualité du joint de soudure au point de fixation de la lame, car sur des sols suffisamment denses, le joint peut éclater sans supporter la charge appliquée sur le pieu.

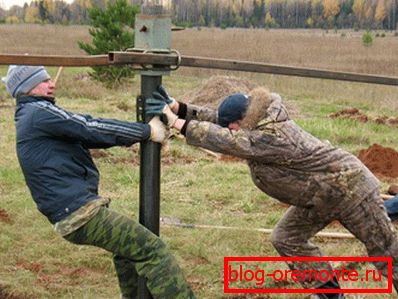

Pour faciliter le processus de vissage du pieu dans sa partie supérieure (que vous coupez ensuite avec un «broyeur»), vous devez percer deux trous - vous pourrez y insérer des «barres» avec lesquelles le pieu sera vissé dans le sol.

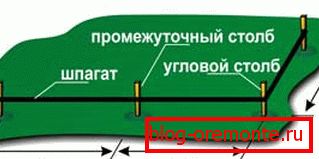

Marquage de parcelle

L'installation doit être effectuée avec autant de précision et de compétence que possible. L'erreur maximale tolérée dans la section verticale et entre les pieux ne dépasse pas 2 cm, faute de quoi, à l'avenir, vous devrez peut-être réparer le grillage à cause de l'affaissement. Et ceci, à son tour, mènera à une violation du mur porteur et même à une inclinaison du bâtiment.

La base des pieux vissés doit être située de manière à ce que la charge sur le sol et sur le sol soit répartie aussi uniformément que possible. Alors, prenez un plan de la maison et divisez-le en rectangles. Sur leurs côtés et les diagonales doivent être placés des blocs de supports, en tenant compte de la distance requise entre eux. Avec tout cela, chaque pile doit être au centre de toutes les poutres de soutien à la maison.

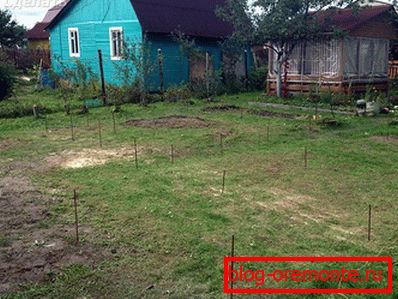

Alors, divisez le plan de la maison en rectangles, après avoir déterminé la taille de chacun d’eux. Vous pouvez donc calculer le nombre de pieux et les répartir sur la surface de manière à répartir uniformément la charge sur la fondation. Une fois la planification terminée, transférez les marques du papier sur la surface de la terre sur laquelle la maison sera érigée en piles. Dans les points d'installation de pieux marteau dans des chevilles.

Étapes de travail

Les travaux sont effectués dans l'ordre suivant:

Creusez le trou de guidage pour chaque pile (enlevez simplement la couche supérieure de terre recouverte d’herbe à cet endroit), dont la profondeur ne doit pas dépasser 10-15 cm et dont la largeur doit être supérieure de 2 à 3 cm au diamètre de la lame. trou de guidage qui augmente la stabilité du pieu, mais augmente en même temps les efforts pour le visser manuellement dans le sol. Vous ne pouvez pas creuser des trous profonds et y installer des piles, en les approfondissant seulement de quelques dizaines de centimètres. L'une des conditions nécessaires à une immersion de haute qualité des pieux vissés est le sol intact qui permet de transférer la charge de la structure non seulement à l'extrémité inférieure et à la lame, mais également à toute sa surface latérale.

Installez le pieu et vissez-le dans le sol à l’aide d’une tige spéciale, en vérifiant constamment la verticalité de sa position. La pile devrait s'enfoncer dans le sol en dessous du niveau de gel du sol en hiver.

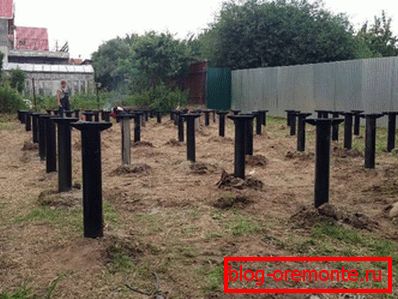

Alignez le haut de tous les pieux sous un niveau (marquez-le sur chaque pieu à l'aide d'un niveau), coupez l'excédent avec un "broyeur".
Couler le béton dans le pieu (cela augmentera sa résistance et réduira le taux de corrosion du métal).
Souder une plaque métallique (pas moins de 8-10 mm d'épaisseur) faisant saillie au-delà de la limite du pieu de quelques centimètres de tous les côtés jusqu'au sommet de chaque pieu
Effectuer un grillage en attachant les poutres à la plaque à l'aide de soudures ou de boulons.
