Forage de puits bricolage

12-04-2018

Utile

Chaque site pays a besoin d’une source d’eau. Pour avoir une ressource en eau, il est nécessaire d’équiper un puits ou un puits. Dans cet article, nous allons décrire la technologie de forage d'un puits de nos propres mains, envisager différentes méthodes (forage par percussion, utilisation de l'eau) et également afficher des instructions vidéo.

Avant de commencer à travailler, vous devez:

clarifier où et à quelle profondeur les aquifères sont situés sur le site;
savoir à quel type de sol appartient le sol;
en utilisant les données précédentes, sélectionnez un type de puits spécifique.

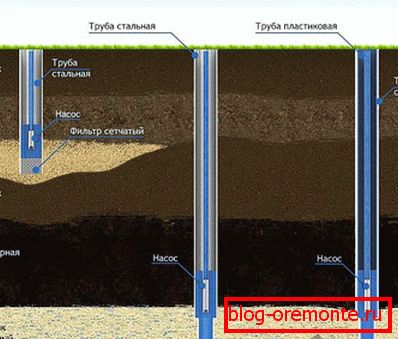

Il existe deux types de puits:

Puits Abyssin - de 3 à 12 m de profondeur.
Sandy - jusqu'à 20-30 m.

Lors de l'installation de puits, il est recommandé, si possible, de choisir un endroit où les aquifères ne sont pas à plus de 20 m de profondeur, car une telle profondeur oblige à utiliser des équipements de construction plus complexes.

Le diamètre du puits est déterminé par le diamètre de la perceuse à main et du tuyau qui sera placé dans le trou fait dans le sol. Le diamètre standard du tuyau ne dépasse pas 11-12 cm, le diamètre du puits ne doit donc pas être inférieur à 14-15 cm.

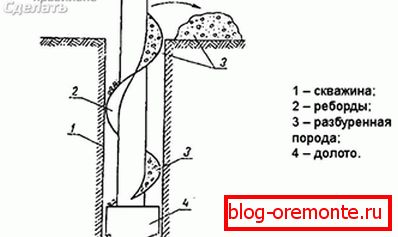

En tant qu'outil avec lequel vous pouvez percer le sol, vous pouvez utiliser les types de forets suivants:

foreuse à tarière,
foret
percer sous la forme d'une cuillère.

S'il y a du sol sans fondement sur la parcelle, il est préférable d'utiliser une cuillère. Pour les sols durs, il est recommandé d'utiliser un foret. Il est préférable de travailler avec des sols mixtes avec une tarière.

Arrangement sur le site

Lors du choix du lieu de forage, il est nécessaire de considérer que le puits doit être situé dans un endroit éloigné des trous de drainage ou d'autres sources de pollution.
Premièrement, dans la zone du futur puits, il est nécessaire d’enlever la couche supérieure de sol de 1,5 à 1,5 m de profondeur sur une profondeur maximale de 1 m afin d’empêcher le sol d’entrer dans le puits préparé.

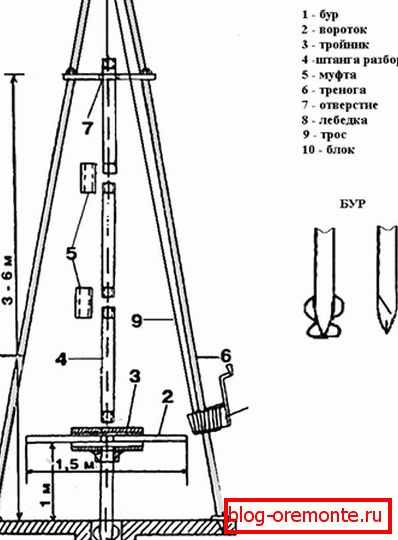

Pour faciliter l’organisation d’une source d’eau, vous devez construire un trépied. Le trépied est facile à fabriquer avec des bûches de 15-20 cm de diamètre ou une poutre en bois de 100x150 mm. L'installation est réalisée comme suit: les bûches sont empilées sur le sol sous la forme d'un triangle, et le lieu de leur connexion est solidement fixé. En soulevant doucement le trépied, vous devez l’installer fermement de sorte que la jonction où le treuil sera fixé se trouve exactement au-dessus du lieu du prochain forage.
En notant l’endroit où la perceuse à main sera installée, vous devez poser le reste du sol avec des boucliers en bois - cela ne permettra pas au sol de s’effriter pendant le forage.

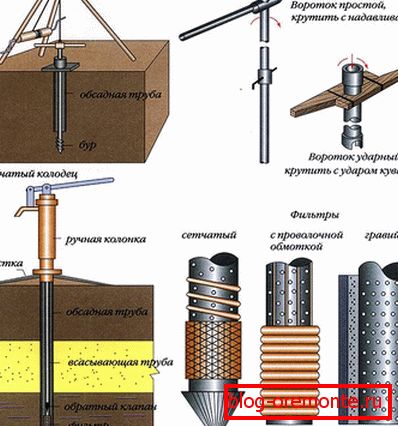

Le puits est mieux organisé à l'aide d'une perceuse à main. Cette perceuse est appelée tarière et a la capacité d’augmenter la longueur du manche avec une tige métallique supplémentaire. Un câble est fixé près du serpentin constituant le tranchant du foret, dont l'autre tranchant est fixé au treuil suspendu au trépied.
Avant de commencer le travail, une distance de 50 à 60 cm est marquée sur la tige - c'est à cette profondeur que le foret doit être avancé. Après avoir atteint le repère, il est nécessaire de retirer la tarière du trou dans le sol à l'aide d'une poignée ou ultérieurement à l'aide d'un câble et de le nettoyer soigneusement. En ajoutant des barres de métal pour rallonger la perceuse, il faut mesurer 50 à 60 cm de plus par rapport à la marque d'origine.
Dès que l'aquifère est exposé à une certaine profondeur, le forage doit continuer jusqu'à la couche imperméable.
Pour nettoyer l'eau dans le puits est nécessaire d'utiliser la coquille. Lorsque la quantité de terre soulevée avec elle est pratiquement réduite à zéro, il est nécessaire d'installer un boîtier avec un filtre dans le trou. Avant de placer le filtre sous la forme d’un tuyau métallique avec une grille ou de petits trous, les experts recommandent de déposer une couche de gravier au fond du puits.
La stabilité du tuyau est assurée par le gravier versé dans l'espace situé entre le sol et les parois du tuyau.

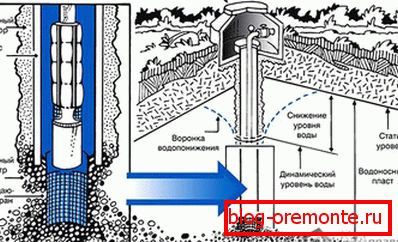

Une pompe abaissée dans le puits doit être installée de manière à être complètement immergée dans l'eau et à fournir de l'eau propre à la surface.

Il est possible de protéger le puits de la contamination externe à l'aide d'un toit monté directement au-dessus de celui-ci.

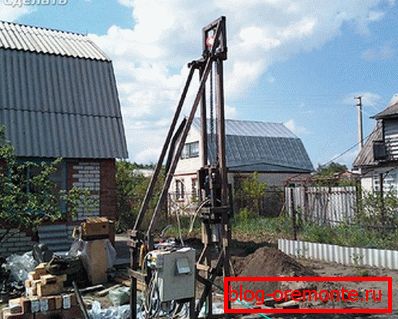

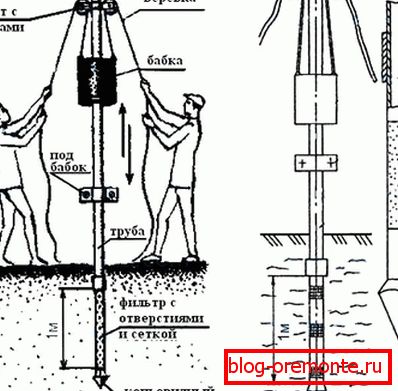

Forage à percussion

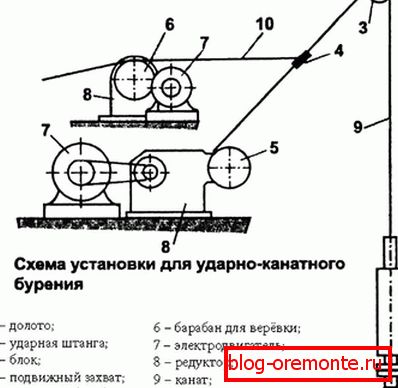

Dispositif de forage

Pour le travail devra recueillir le matériel suivant:

Coquille de forage. La coquille est choisie en fonction du type de sol, par exemple, ce peut être un ciseau, une coquille ou un verre.
Câble ou corde.
Tige de choc.
Tour avec un treuil et un bloc.

L'outil principal de l'appareil de forage est un verre d'entraînement. Voici ses caractéristiques distinctives:

Le verre est une longueur de tuyau, au fond de laquelle un bord coupant en métal durable est soudé. Ce bord a un biseau à l'intérieur du projectile.
En raison du bord, l'appareil peut pénétrer plus profondément dans le sol au moment de l'impact.
Au sommet du verre se forme une enclume sur laquelle frappe la barre.

Entre autres choses, cette technologie nécessite l'utilisation d'une tour. Cela peut être fait indépendamment, donnant la forme d'un trépied:

Il est possible de souder une conception à partir d'un tuyau. Si ce n'est pas possible, des barres en bois peuvent être utilisées.
La hauteur de la tour doit être supérieure à la longueur de la perceuse. Ceci est important car le projectile, par exemple un verre, doit être complètement soulevé au-dessus du sol.
Un bloc est installé en haut de la structure. Un câble ou une corde la traversera.
Pour soulever le projectile, vous pouvez utiliser une structure simple du type de porte utilisé dans le puits.

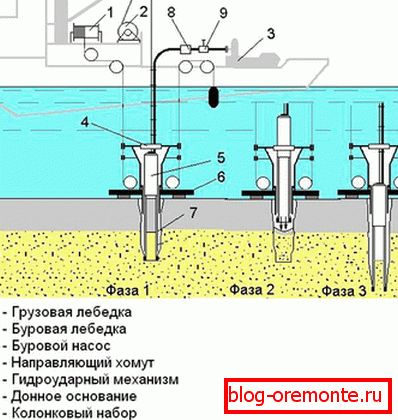

Perçage avec un verre

Ce qui suit décrit le processus de perçage du verre. Les travaux sont réalisés comme suit:

À l'aide d'un treuil, soulevez le projectile au-dessus du fond, puis abaissez-le brusquement.
Lors de l'impact du verre sur la soudure, le projectile capture une partie du sol.
Lors du soulèvement du verre, le sol reste sur les murs en raison des frottements.
Pour une pénétration plus profonde, il est nécessaire d'utiliser une barre de choc. Pour commencer, élevez-le, puis abaissez-le. Avec de telles actions, la barre frappe le projectile de forage, qui capture plus de terre.
Après plusieurs coups de barre, le verre se lève pour le dégager du sol.
Ensuite, le processus de forage par percussion se poursuit de la même manière.

La technologie du forage au verre par percussion n’est possible que sur des sols meubles et mous. Par exemple, si le sable profite au sol, étant donné que les particules de sable ne sont pas interconnectées, la force de friction ne pourra pas retenir le sable dans le verre.

Nous décrivons ci-dessous la technologie du forage par percussion sur des sols meubles.

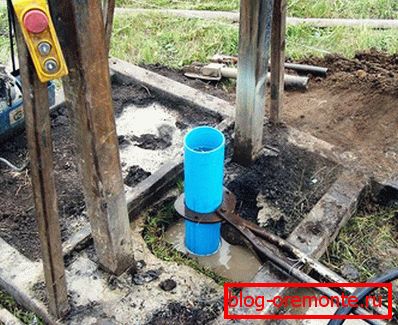

Forage sur des sols meubles

Si le sol est constitué principalement de sable, une coquille est utilisée comme coquille Cet instrument est constitué de la structure suivante:

Au bas de la coque se trouve une valve qui s'ouvre lors d'un impact au sol. En conséquence, le sol pénètre à l'intérieur du projectile.
Lorsque la coquille se lève, la vanne se ferme sous la pression du sol existant. En conséquence, le contenu est supprimé à l'extérieur.
Après le nettoyage du combat, le forage continue.

Souvent, avec le forage par percussion, on peut trouver un sol ou des couches homogènes et fluides. Et pour éviter de vous endormir, il est nécessaire de procéder comme suit:

En cours de forage, le canon est renforcé par le tubage.
Sur le tout premier tuyau devrait faire une botte d'expansion, en forme de cône
Dans le processus d'approfondissement des sections de carter sous leur propre poids ou avec des impacts nets sont approfondies

La section de l'enveloppe doit être plus grande que le diamètre du jaune. Cela garantira la libre circulation du projectile à l'intérieur du tuyau.

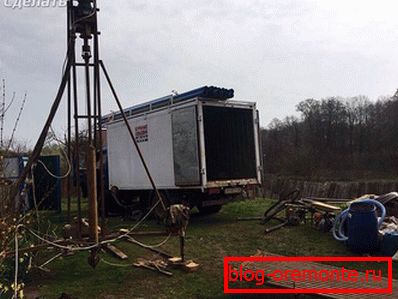

Forage sur un sol dur

Si le sol est pierreux, un foret est utilisé lors du forage à impact. Avec des coups puissants, le burin brise / casse les particules de sol dur. Les particules écrasées sont extraites par la boue.

Si le travail est effectué sur un sol dur, le tuyau de cuvelage ne pourra pas couper le sol tout seul. Par conséquent, vous devrez utiliser des couteaux mobiles spéciaux, ce qui augmentera le diamètre du tronc.

Afin d'abaisser les couteaux, ceux-ci doivent être pliés pour que le dispositif s'adapte dans le boîtier. Lorsque la profondeur souhaitée est atteinte sous l’influence des ressorts, le dispositif est mis en état de fonctionnement, ce qui éloigne le sol des parois du coffre. En conséquence, le boîtier est abaissé.

Que faire s'il y a des lentilles d'aquifère intermédiaires dans le processus de forage? Dans ce cas, l'installation du boîtier. Si cela n'est pas fait, l'eau inondera simplement le visage, ce qui entravera le travail. Pour ce faire, le bord inférieur de la colonne repose sur la couche de sol, située en dessous du niveau de l'eau. Après avoir siphonné l'eau et zhelonkom éliminer la race.

Nuances importantes

Avant et pendant le processus de forage à percussion, certaines nuances sont décrites ci-dessous:

Immédiatement avant le forage, il est recommandé de creuser un trou avec des côtés de 1,5–5 m jusqu'à une profondeur de 2 m, afin d'éviter que le sol ne s'effondre dans le visage pendant le processus de forage. Renforcez les parois du trou avec des planches de planches et construisez une foreuse au-dessus du lieu de travail.
Dans le forage manuel ou pneumatique, la régularité du visage doit être respectée. Cela peut aider un projectile allongé. La longueur optimale est de 2 m.
Un câble ou une corde doit avoir une marge de sécurité suffisante. Il doit supporter le poids de la barre de choc et du train de tiges. En outre, il doit résister à la charge exercée sur la fente lors de la remontée du projectile, qui est martelé dans le sol.
Compte tenu du fait que le projectile peut se coincer, le diamètre du câble est recommandé d'au moins 10 mm.

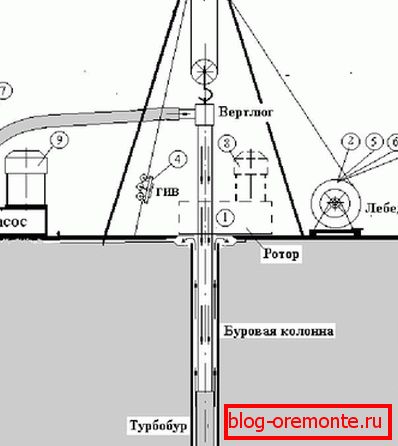

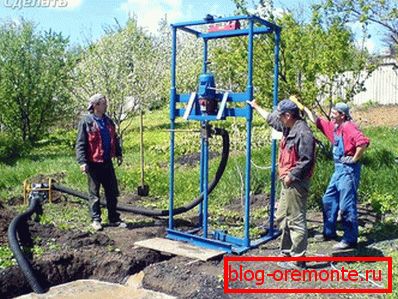

Forage de l'eau

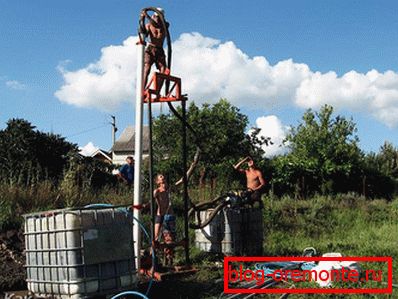

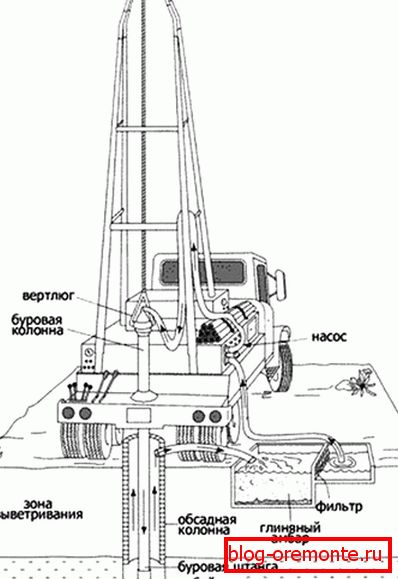

Curieusement, mais vous pouvez tirer de l’eau elle-même. Plus précisément, pour le formuler, l’eau est ensuite utilisée pour le forage sous haute pression. Le principe de cette technique est que, sous haute pression, l’eau est capable de briser la roche sur son passage, de la détruire en particules, puis de la laver. Pour effectuer des travaux de forage dans l'eau, il sera nécessaire de préparer le matériel suivant:

réservoir d'eau;
générateur électrique;
tuyaux à haute pression;
installation de forage hydraulique.

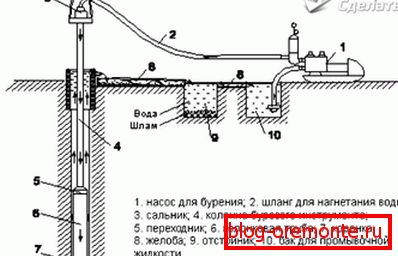

Dans ce travail, l’essentiel est d’organiser correctement le processus de forage car l’installation elle-même n’a pas de subtilités techniques compliquées. Ensuite, vous pouvez en apprendre davantage sur les travaux de la technologie.

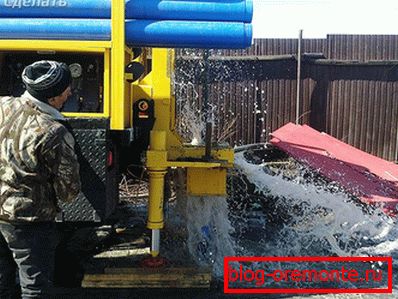

Processus de forage

Tout d’abord, il est nécessaire de faire le forage de façon modeste. Le forage est effectué dans la mesure où le tubage pénètre jusqu'à la moitié de sa longueur. Après cela, organisez l’alimentation en eau jusqu’à la pointe de la foreuse. L'installation elle-même est abaissée à fond dans le boîtier. Après avoir allumé la génératrice, un moteur électrique commence à fonctionner, qui alimente en eau par un tuyau. Ce moteur peut créer beaucoup de pression. La pression elle-même est encore améliorée en rétrécissant le tuyau jusqu'à la fin de l'installation.

Le débit d'eau est totalement proportionnel au diamètre de la section transversale de la sortie. Et en raison de la pression élevée de l'eau, le processus de lixiviation des particules de roche est effectué.

En raison de la pression à l'intérieur, le sable et l'eau montent du puits vers l'extérieur. Pendant le forage, l’opérateur n’est tenu que d’abaisser l’appareil de forage à temps dans le temps et de créer des mouvements de translation ou de rotation de l’appareil. En cours de progression, il est nécessaire de construire le boîtier à temps. L'ensemble du cycle de forage est répété.

En ce qui concerne l'utilisation de l'eau, le forage est utilisé comme fluide fluide et précédemment utilisé. Mais il y a une nuance. Si, au cours du forage, utilisez de l’eau selon le principe d’un cycle fermé, le processus de forage est considérablement accéléré. De plus, l’eau contenant des particules de sable est capable d’assister, sous pression, de grandes actions destructrices. Le seul problème qui peut survenir est le colmatage des tuyaux et du jet de refoulement.

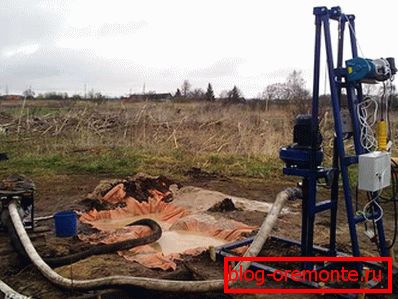

Forage sans installation

Si vous ne possédez pas d'équipement spécial, le forage à l'eau peut être effectué sans celui-ci. Pour cela, vous pouvez utiliser des appareils maison, mais leur fiabilité n’est pas aussi grande. Le seul avantage est la facilité d'utilisation. Donc, pour cela, vous devriez préparer un tel matériel:

tuyau métallique;
compresseur;
plusieurs pompes.

Prenez un tuyau jusqu’à 1 m de long, il est souhaitable qu’il soit à paroi épaisse. Au bas du tuyau, fixez 2 ou 3 tubes de petite taille. Ils devraient organiser l'écoulement de l'eau. Une pompe est montée au sommet du tuyau. Le processus de forage lui-même est similaire à celui décrit ci-dessus. En même temps, il est nécessaire d’allumer la pompe pour fournir de l’eau et la pomper vers la surface.

Comme l'approfondissement de la pompe sera une charge lourde. Par conséquent, les artisans recommandent d'utiliser simultanément 2-3 pompes. Surtout quand la profondeur du puits atteint 25 m.

Avec l'utilisation de vannes

Cette méthode de forage dans les gens a reçu le nom - "La méthode barbare." Cela est dû au fait que l'équipement est manipulé de manière assez rude. Samodelkin plus avancé utilisé pour le forage de l'eau, compresseurs et système de vannes à la pointe de la technologie. Ils vous permettent d'extraire de l'eau à la surface sans surcharger les moteurs électriques. En réduisant la pression près de la pointe du foret, la pression de l'eau augmente considérablement.

Forage d'argile

Il peut sembler que le forage de l'eau peut être effectué dans n'importe quelles circonstances. Mais ce n'est pas. Par exemple, il est difficile de forer par cette méthode dans un sol argileux. Dans un tel cas, une pointe dentée est mise sur la perceuse. En conséquence, deux technologies similaires sont combinées au forage conventionnel et au forage hydraulique.

Le processus de forage se résume au fait que le foret endommage progressivement la surface du sol et que l'eau érode la roche. Lorsque le sol argileux est le plus sollicité, cette technologie.

L'inconvénient de ce système est qu'il est difficile de deviner la densité de forage d'une section de roche particulière. Pour cette raison, la terre est lavée de dessous le caisson et de son côté extérieur. Mais vous pouvez résoudre ce problème simplement en ajoutant de la pierre concassée.

En conséquence, le tubage aura une fixation supplémentaire avec les parois du puits. Et la pierre concassée elle-même empêche le sable de pénétrer dans la cavité du puits, jouant ainsi un rôle partiel de filtre. Cependant, après un certain temps, le sable commencera à pénétrer de toute façon, il n’ya donc aucun moyen de le faire sans nettoyage.
