Installation de bricolage de tuyaux en pehd

Si vous construisez une maison ou effectuez des réparations dans une ancienne habitation, vous devez probablement remplacer les conduites en acier rouillées par des nouvelles. Mieux encore, les produits en plastique ou en plastique basse pression (HDPE) conviennent comme alternative au métal. L'installation de tuyaux en PEHD de leurs propres mains est très simple, même sans connaissances particulières. En règle générale, les fabricants appliquent les instructions de montage à leurs produits.

En plus de leur facilité d'installation, les tuyaux en PEHD présentent d'autres avantages qui expliquent leur popularité croissante:

• ils résistent à la plupart des composés chimiques;
• le polyéthylène ne se corrode pas;
• en cas de gel dans l’eau, ils ne se fissurent pas;
• bien tolérer le coup de bélier;
• ne pourrissent pas et ne sont pas affectés par les champignons et les bactéries;
• élastique et donc approprié pour une utilisation dans des régions à risque sismique;
• le transport et l'installation de plastique coûte 2 à 3 fois moins cher que le transport et l'installation de produits métalliques;
• durée de vie supérieure à 50 ans.

L’absence de tuyaux PND est qu’ils peuvent servir à des températures pouvant atteindre 40 ° C ne convient pas pour l'eau chaude.

Il existe deux types de tuyaux:

1. Libre circulation - pour les égouts et les drains pluviaux
2. Pression - pour les gazoducs et les systèmes d'eau.

L'épaisseur de paroi des tuyaux en PEHD varie de 2 à 72 mm et leur diamètre de 20 à 1200 mm. Les tailles sont sélectionnées en fonction du lieu d'installation et de la destination. Pour alimenter la maison en eau, le plus souvent, des produits d’une section de 20 à 30 mm ont été utilisés avec des raccords en laiton ou en plastique. Au niveau de l’assainissement, choisissez des tuyaux PND avec un diamètre de 90 à 160 mm, en les fixant avec des raccords avec des bagues d’étanchéité.

Pour les tuyaux de différentes tailles, il existe 3 méthodes de raccordement différentes:

1. Le soudage bout à bout - type monobloc, est effectué à l'aide d'un appareil spécial;
2. Soudage par électrofusion;
3. Avec l'utilisation de raccords et de brides - type d'installation divisée.

Les connexions tout-en-un conviennent mieux aux pipelines à haute pression. Le joint obtenu à la suite du soudage va encore plus fort que le corps lui-même.

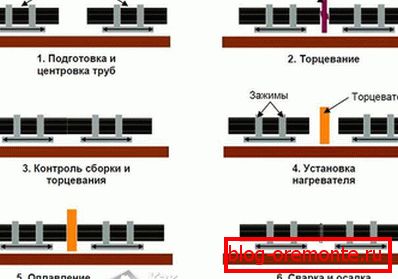

Technologie de soudage bout à bout

Les tubes à souder ont une section supérieure à 50 mm et une épaisseur de paroi supérieure à 5 mm. C'est une méthode assez compliquée qui nécessite une formation de l'opérateur et la présence d'une machine à souder. La procédure est la suivante:

1. Les bords des tuyaux sont alignés, coupés à angle droit et soigneusement nettoyés.
2. Ils sont ensuite chauffés au point de fusion et rapidement combinés.
3. Attendez que la couture refroidisse.

Pendant le travail, il est nécessaire de surveiller le temps de préchauffage et la pression sur les surfaces jointes. La soudure doit être uniforme sur toute la longueur, elle sera aussi durable que possible.

Nul besoin d'essayer de souder deux tuyaux de fabricants différents. Les caractéristiques des polyéthylènes peuvent varier considérablement et le joint ainsi formé se détachera de la pression de l'eau.

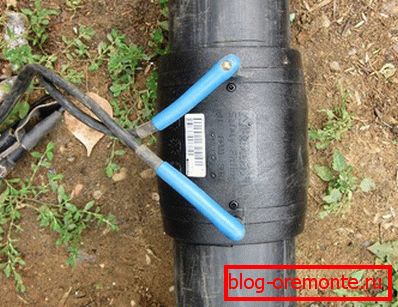

Soudage par électrofusion

Ce mode de fixation consiste à utiliser des éléments profilés avec des spirales électriques intégrées. Spirales en polyéthylène chauffé et fondu, soudant étroitement le tuyau.

Cette méthode est utilisée lors du montage de sections de section inférieure à 160 mm ou lorsque l'accès au point d'ancrage est difficile. Les diamètres des tubes soudés ne doivent pas différer de plus de 10%.

Pour établir la connexion, les bords doivent être nettoyés et nivelés. Et aussi fixer pour le temps de travail. Cela aidera le positionneur.

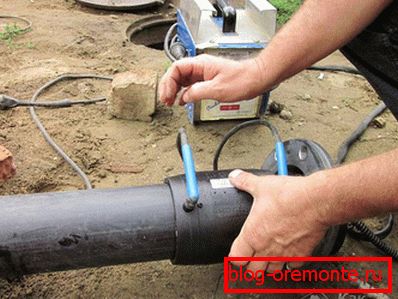

Les deux extrémités sont insérées dans le manchon et la machine à souder est allumée. La durée et la température de chauffage sont généralement indiquées sur le code à barres de la pièce.

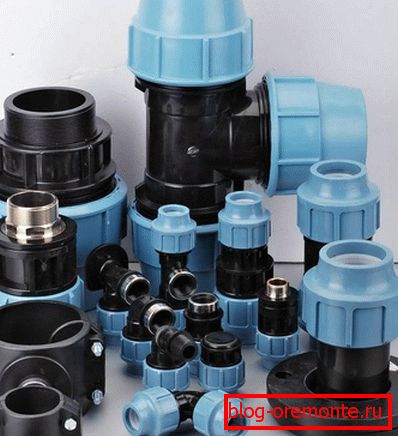

Raccords de tuyauterie

Pour les tuyaux de petite taille, de section jusqu'à 110 mm, les raccords amovibles conviennent mieux. Parmi eux, la plomberie et les égouts montés dans des appartements en ville.

Pour l’assemblage, vous aurez besoin de raccords à compression en laiton ou en plastique et de fiches femelles avec joints souples.

De la même manière qu'en soudage, nous coupons les tubes à la longueur souhaitée et les extrémités sont réalisées strictement perpendiculaires au corps.

Nous dévisser de quelques tours l'écrou borgne du raccord et y insérer le tube jusqu'au bout. Il devrait s'insérer avec force dans le joint en caoutchouc. Après cela, vous devez mettre la pince et l'anneau élastique et serrer l'écrou. Les petites pièces sont vissées à la main, mais il est préférable d’utiliser une clé pour monter des tuyaux de plus grand diamètre. A la fin, n'oubliez pas de vérifier l'étanchéité de la connexion.

Porte-tuyaux

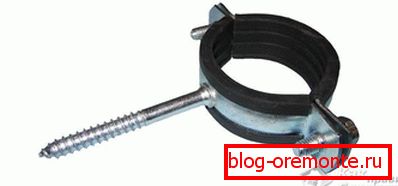

Le pipeline de PND se fixe aux colliers muraux. De plus, pour des raisons de fiabilité, ils sont installés sous chaque joint. Dans les sections restantes, la distance entre les fixations est égale à 10 diamètres de tuyau. La distance des murs est de 2–4 mm.

Utilisez généralement des colliers absorbant les bruits durs avec des joints en caoutchouc. Toutefois, afin de prévenir les contraintes internes dans les conduites pendant le fonctionnement, certains supports sont installés sans joint, laissant le pipeline libre dans la bague de montage. Cela lui permettra de conserver sa mobilité et de servir pendant de nombreuses années sans trop de soin.

Vidéo

Dans la vidéo suivante, vous pouvez voir comment fixer des tuyaux en PEHD avec des raccords:
