Installation de cheminée sandwich faites-le vous-même

Le nom des cheminées en sandwich est dû aux caractéristiques du dispositif de leur tuyau, qui est une combinaison des canaux interne et externe avec une couche d'isolation thermique posée entre eux. Tous ceux qui voudraient apprendre à brancher un tuyau en sandwich devraient certainement connaître leur conception.

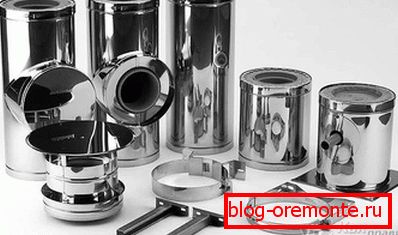

Construction de cheminée

Les principales différences entre les produits de cheminée de différents fabricants sont liées aux caractéristiques techniques des canaux de canalisation et au type de matériau utilisé comme bande d'isolation thermique.

Dans la plupart des produits de cette classe, le tuyau intérieur est en acier inoxydable, tandis que le matériau utilisé pour le canal du tuyau extérieur est généralement du cuivre ou du laiton, plus coûteux. De plus, ces structures diffèrent par le diamètre de leurs tuyaux constitutifs, ainsi que par l'épaisseur de la couche isolante. Les cheminées de différentes versions peuvent également différer par les conditions de température dans lesquelles elles fonctionnent normalement.

La laine minérale, qui ressemble par ses caractéristiques physiques à la fibre d'amiante bien connue, est utilisée comme isolant dans les constructions en sandwich

L'épaisseur du joint d'isolation thermique en laine de coton peut aller de 30 à 60 mm, ce qui offre la stabilité structurelle nécessaire aux effets des fluides agressifs et des températures élevées.

Parmi les avantages incontestables des cheminées en sandwich, citons les suivantes:

• réduire au minimum le risque de condensation;
• faible pollution de la cheminée par la suie;
• niveau accru de sécurité incendie;
• design attrayant;
• petit poids d'un dessin.

La légèreté de la construction de la cheminée de type sandwich élimine le besoin de fondations, ce qui confirme encore ses avantages indéniables.

Préparation pour l'installation

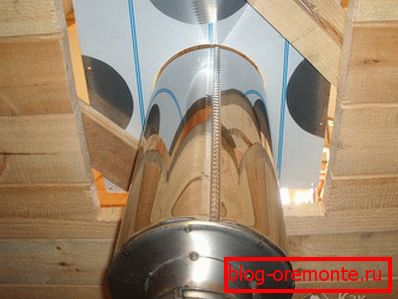

Les mesures préparatoires dans cette situation sont réduites à la protection des points de passage de la cheminée à travers les chevauchements interfloor. Pour la pose en toute sécurité des tuyaux dans de telles zones, un élément de structure spécial est utilisé (appelé «tube traversant»), dont la procédure d'installation est la suivante:

1. Avant d'installer la buse, celle-ci doit être soigneusement préparée (fermée à l'extérieur par une couche de matériau isolant placée le long de ses parois).
2. Ensuite, la cavité interne de la buse est isolée et préparée pour l’installation. À cette fin, le marquage du lieu de sa pose dans le plafond est d'abord effectué, puis une ouverture de la taille requise est découpée.

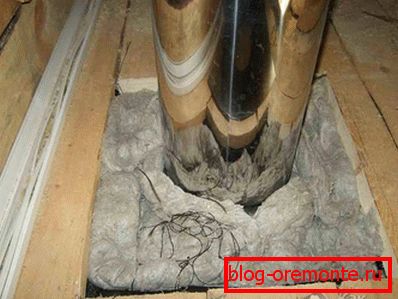

3. Immédiatement après, dans la zone de contact de la buse avec chevauchement, la couche isolante extérieure est posée, après quoi la buse elle-même est montée.
4. Afin d'éliminer davantage de chaleur entre le tuyau et le tuyau principal, il est nécessaire de prévoir un petit intervalle d'air.

La jonction des éléments de cheminée dans les lieux de leur passage à travers le plafond est strictement interdite.

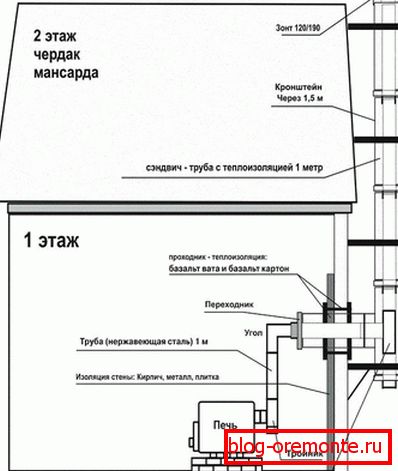

Montage de la cheminée

Caractéristiques d'installation дымохода сэндвич своими руками мы предлагаем вам рассмотреть на примере хорошо известной большинству строителей двухконтурной системы.

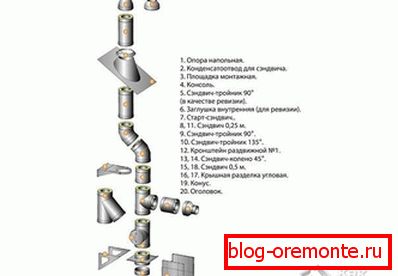

L’installation des éléments de structure se fait de bas en haut, c’est-à-dire de la source de chaleur vers la sortie de la cheminée.

Lors de l'assemblage, la section suivante du tube interne est insérée dans la partie déjà montée, tandis que la billette externe est simplement placée sur la précédente. Une telle procédure d'assemblage d'une structure vous permettra de protéger le conduit de cheminée de la pénétration d'humidité étrangère dans celui-ci.

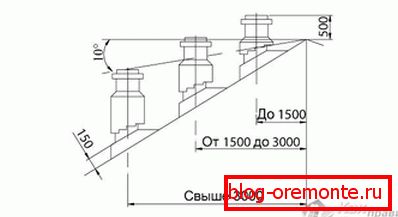

À tout ce qui précède, il convient d’ajouter que lors de l’installation de la cheminée «sandwich», l’une des options permettant de placer la partie sortie au-dessus du plan de toit peut être choisie.

Caractéristiques d'installation

Lors de l'installation de cheminées du type considéré, il est nécessaire de prendre en compte un certain nombre de caractéristiques du plan suivant:

1. L'étanchéité des canaux principaux est assurée par l'utilisation d'un scellant spécial conçu pour une température de 100 degrés.
2. Pour une fixation fiable de tous les éléments structurels (coudes de tuyaux, tés, etc.), des pinces de forme spéciale sont utilisées. Pour fixer la base de la cheminée au mur, des supports typiques sont utilisés, généralement installés tous les deux mètres.
3. La longueur des sections horizontales de la construction de la cheminée ne doit pas dépasser 1 mètre.

Afin de garantir la possibilité de nettoyer régulièrement les tuyaux accumulés lors du fonctionnement de la cheminée, il convient de prévoir un trou spécial avec une porte (le "audit").

Vidéo

Des instructions détaillées pour l'installation de la cheminée en sandwich et de ses caractéristiques, voir la vidéo suivante:
